Фильтр для скважины своими руками

Как понять, какой фильтр нужен для вашей скважины

Конструкция фильтра на воду из скважины различная. На ее выбор влияют условия эксплуатации и характеристики водоносного слоя. Если артезианская скважина обустроена на твердых породах или стабильных грунтах, то фильтр грубой очистки воды не требуется.

На глинистых почвах или песке лучше монтировать системы проволочного типа или очиститель, оснащенный сеткой: если мусор крупный – тканной, а если мелкий – с галунным плетением. Щелевой скважинный фильтр подойдет в тех случаях, когда водоносный слой не отличается стабильностью или содержит большое количество гальки, включения гравия.

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

  • экологическая безопасность;
  • устойчивость к коррозии;
  • хорошая пропускная способность;
  • доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину

При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

  • нитраты;
  • бактерии и болезнетворные микроорганизмы;
  • примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

  • ткань;
  • вата;
  • бумажные салфетки;
  • марля;
  • песок;
  • трава;
  • уголь;
  • лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

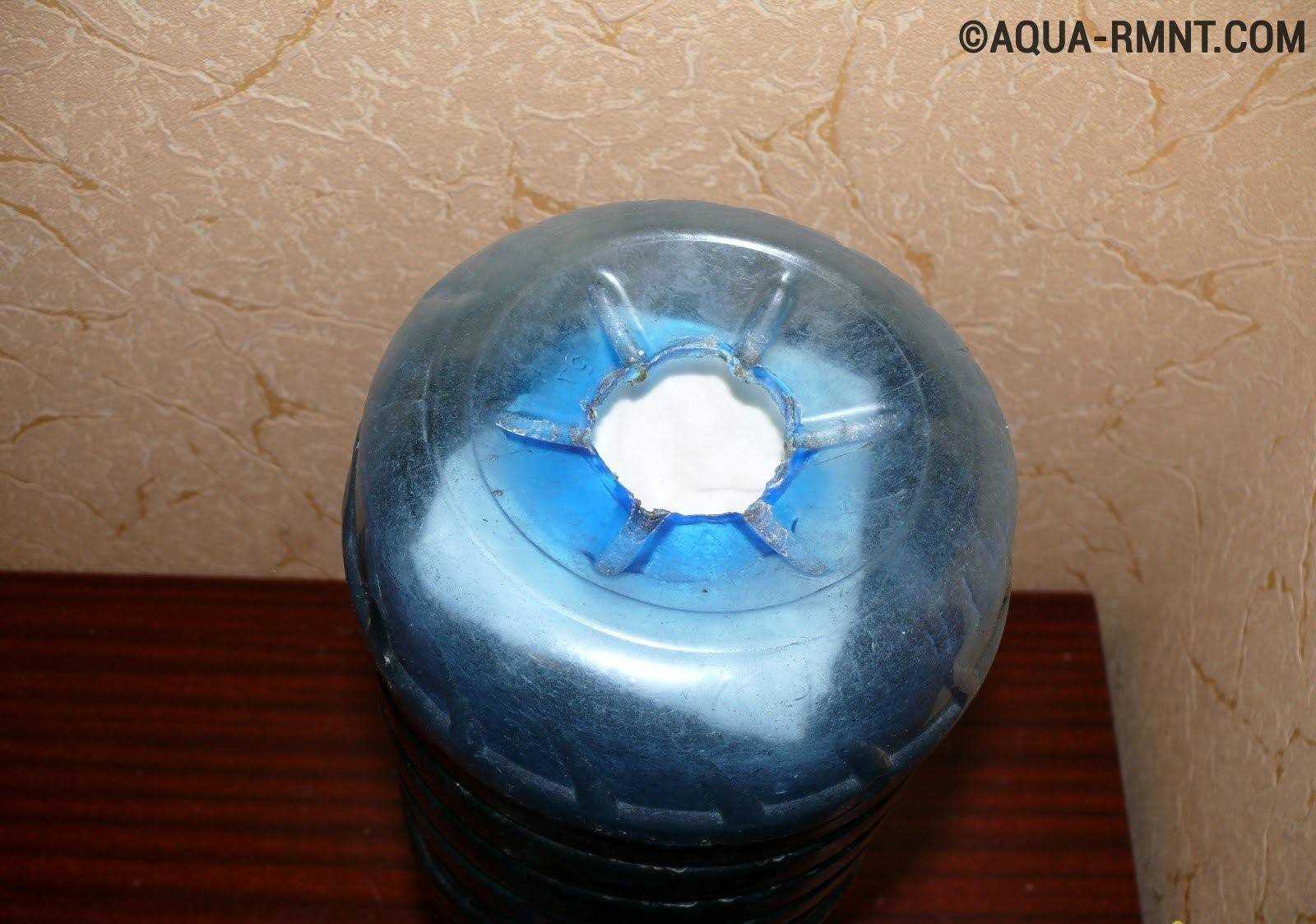

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

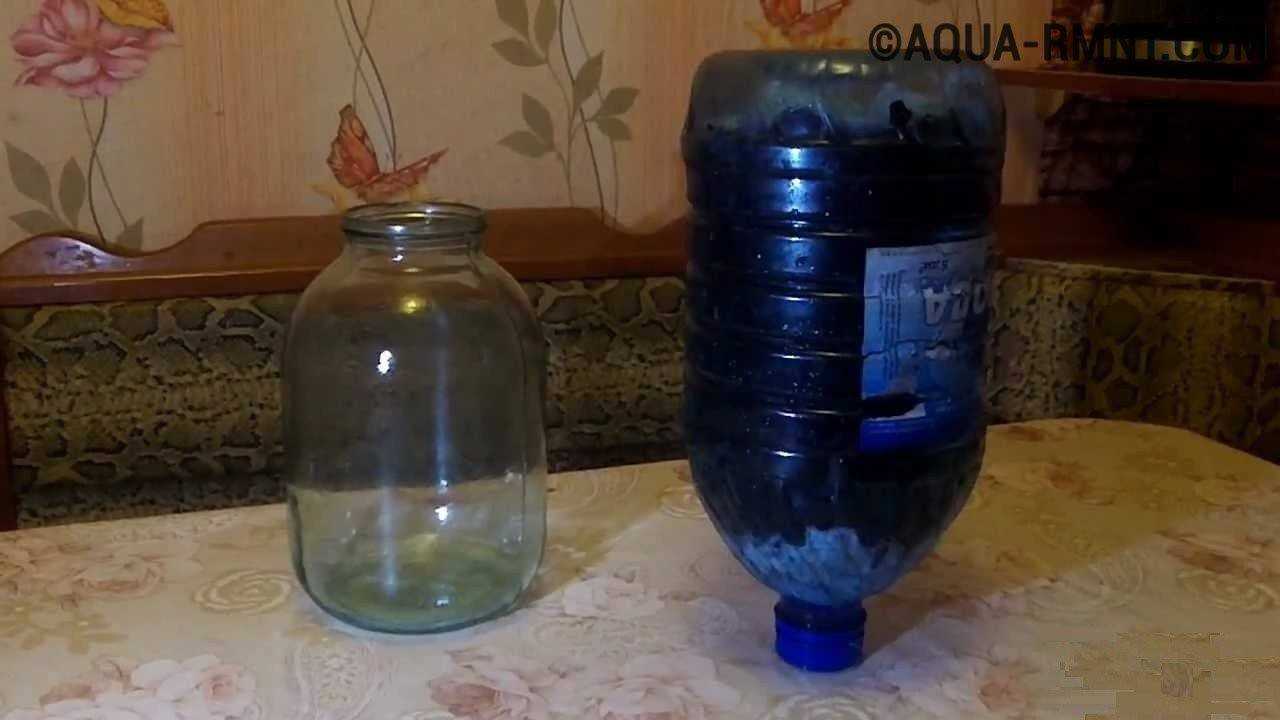

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

  1. Приобрести три одинаковых колбы.
  2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
  3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
  4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
  5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
  6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Дырчатые фильтры с перфорацией

Наиболее распространенная система очистки воды из скважины – дырчатая. Она представляет собой обычную перфорированную трубу покрытую сеткой, поэтому изготовление фильтра для скважины своими руками не представляет собой ничего сложного.Кроме того, данное устройство обладает отличными эксплуатационными свойствами.

Поэтому, если вы собрались сделать фильтр на скважину своими руками, то можно остановиться на этой конструкции. Основным достоинством данной системы является невысокая стоимость. Использовать такую конструкцию можно в разных породах, чаще всего ее применяют в артезианских скважинах,которые имеют нестабильный водоносный горизонт и небольшой напор.

Конструкция состоит из нескольких частей:

  • Самого фильтра;
  • Надфильтрового участка;
  • Отстойника, в котором накапливаются крупные частицы грунта (расположен в самом низу ствола).

Теперь подробней рассмотрим процесс изготовления конструкции.

Пластиковый фильтр

Необходимые инструменты и материалы

Для изготовления устройства понадобятся:

Стальная труба необходимого диаметра

Также можно использовать пластиковую трубу, однако необходимо обратить внимание, чтобы она была выполнена из материала,который можно использовать в пищевых целях. Также понадобятся сверла необходимого диаметра

Величина отверстий подбирается в соответствии с гранулометрическим составом почвы. Электродрель. Сетка для фильтра.

Варианты плетения сетки

Изготовление

Инструкция по изготовлению устройства выглядит следующим образом:

  • В первую очередь измеряется длина отстойника.
  • Затем труба укладывается на ровную горизонтальную поверхность, после чего на нее наносится разметка. При этом необходимо учитывать, что перфорированный участок, согласно технологии, должен составлять около 25 процентов от общей длины.
  • Следующим шагом является изготовление отверстий. От края следует отступить не менее метра. Интервал между отверстиями должен составлять 1-2 см. Желательно их высверливать под углом 30-60 градусов по направлению снизу вверх.
  • После окончания работы необходимо зачистить все острые края и тщательно обстучать изделие, чтобы в нем не осталось металлической стружки.
  • Нижнюю часть трубы желательно закрыть деревянной пробкой.
  • Для защиты отверстий от засорения, труба заворачивается в сетку для фильтра скважины.

Щелевые пластиковые фильтры

  Щелевые фильтры

Фильтры щелевого типа обычно используют в породах, которые склонны к обрушению.Их конструкция предпочтительна тем, что обладает большей пропускной способностью. На поверхности такого изделия отсутствуют «глухие» зоны, а площадь щели намного превосходит площадь отверстия.

Основным недостатком конструкции является меньшая прочность на изгиб, учитывая этот момент, при изготовлении, необходимо предусмотреть пояса жесткости, т.е. участки без перфорации.

Необходимые инструменты и материалы

Для изготовления устройства понадобится труба, такая же, как и в первом случае, а также:

  • Газовый резак;
  • Проволока диаметром 3 мм;
  • Сетка.

Изготовление

Такие фильтры для скважины своими руками изготавливаются по тому же принципу, что и дырчатые. Прорезы можно выполнять в шахматном или поясном порядке.Ширина щелей определяется в зависимости от состава породы.

Как и в первом случае, поверх трубы необходимо использовать металлическую сетку. Как показывает практика, наилучшим вариантом является латунная сетка галунного плетения.

Прежде чем наложить на трубу сетку, необходимо спирально намотать на нее нержавеющую стальную проволоку шагом около 20 мм. Через каждые полметра, по длине трубы, проволоку необходимо припаять, чтобы обеспечить максимальную жесткость конструкции.

На фото — готовый фильтр с мелкой сеткой из пластиковой трубы

Такой самодельный фильтр для скважины отличается долговечностью и отличной пропускной способностью. При этом, затраты на его изготовление будут значительно ниже, чем цена готового изделия.

Самодельный водопроводный фильтр

В домашних условиях каждому по силам соорудить установку, состоящую из трех емкостей, соединенных последовательно. Работает такой водяной фильтр только под определенным давлением водопроводной системы.

В качестве будущих кассет можно использовать пластиковую либо стеклянную тару, а соединять сегменты нужно по средствам переходного ниппеля на ¼ дюйма.

Фильтр подключается напрямую к системе водоснабжения и не требует монтажа дополнительных коммуникаций

Для удобства, на переходниках нанесены направляющие «вход/выход». Они позаботятся о том, чтобы процесс сборки прошел успешно. Еще одним важным моментом является герметичность установки. Во избежание протечек рекомендуется каждую резьбу обернуть в тефлоновую ленту, а стыки уплотнить синтетическим материалом.

Фильтр такого образца подключается к системе как тройник и соединяется последовательно с трубами водоснабжения. В качестве гранулята можно использовать все тот же уголь. Он очистит сырую воду от вредных микрочастиц и предупредит появление накипи на нагревательных элементах электрочайника и стиральной машины.

Как работает фильтр для скважины

Существует достаточно много скважинных фильтров, каждый из которых можно сделать своими руками. Причем сделать это вполне возможно, не выходя из своего дома. Каждый фильтр должен включать в себя следующие элементы:

  • фильтрующий узел;
  • специальная зона над фильтром (надфильтрованная);
  • отстойник.

Качественная установка фильтра напрямую влияет на его функционирование. Но сначала нужно определить глубину вашей скважины, ведь очищающая конструкция будет зависеть от этой глубины. Имеются ввиду размеры. После чего необходимо провести замер диаметра трубы – диаметр изготавливаемого фильтра должен быть в соотношении 1 к 3 с диаметром трубы.


Устройство скважинного фильтра

Основные типы самодельных фильтров:

  • проволочный фильтр;
  • гравитационный;
  • щелевой;
  • гравийный;
  • сетчатый;
  • дырчатый.

Для более детального ознакомления следует рассмотреть критерии при их изготовлении.

Песок натягивает через слой гравиевой засыпки

Наиболее частой причиной запесочивания становится неисправный фильтр.

Если скважина сделана по всем правилам, то ее дно является заваренным наглухо торцом. В старых нормативных документах указывалось, что приварной торец можно заменить коническим точечным дубовым чопом. Однако в настоящее время в подавляющем большинстве случаев вместо заваривания в трубу попросту засыпается щебенка, аналогично тому, как это делается при обустройстве колодцев. Однако проблема в том, что в скважину и колодец вода течет с абсолютно разной скоростью.

Сетка любой скважины через какое-то время кольматируется. Ее сопротивление начинает превышать сопротивление, оказываемое гравиевой засыпкой. Вода прибывает через засыпку и заносит песок в скважину. Песчинки при этом могут иметь абсолютно разный размер – от мельчайших до очень больших.

Помимо этого, если подобная скважина будет оснащена насосом высокой мощности, в процессе его работы гравиевая пробка может иметь меньшее сопротивление, чем даже чистая фильтрационная сетка. При таких обстоятельствах песок начинает очень быстро проходить в скважину через гравиевую насыпку. И натянуть его может до уровня расположения насоса, т.е. довольно высоко.

Довольно часто данное явление сопровождается тем, что глина, разжиженная под постоянным воздействием водяного потока, перестанет удерживать гравиевую засыпку. И из-за этого пойдет мутная вода с глиняной примесью.

Изготовления фильтра своими руками

 Для этого вам понадобится:

-Сетка с мелкой перфорацией, либо специальный материал;

— Толстая проволока.

«И всё?» — спросите Вы. – «Да» — скажу я вам. Значит, после того, как вы нашли все необходимые материалы, берете трубу, надежно закрепляете на твердой поверхности, чтобы она не раскачивалась, и дрелью делаете перфорацию конца трубы, на расстоянии до20 смот конца. Отверстия стоит делать на близком расстоянии друг от друга, шаг примерно в 0,7-1 см.

Сверлите, пока хватит сил. Помните, что площадь, на которой будут располагаться отверстия должна полностью закрываться фильтром, потому будьте внимательны. Как только отверстия просверлены, на них необходимо намотать проволоку. Просто берете толстую алюминиевую проволоку, и наматываете её на трубу до конца отверстий. Это необходимо для того, чтобы создать каркас, на который будет ложиться фильтрующий материал. Расстояние от витка, до витка (шаг) = 2,5 -3 см.

  По поводу материала для обтяжки фильтра. Здесь есть варианты. Можно использовать как металлическую сетку с очень мелкой сеточкой, либо же, попытаться найти в специализированных магазинах фильтрующий материал. Он будет представлять собой тугую ткань, либо пластик. Возможно, в таких магазинах вы найдете и армирующие кольца подходящего диаметра для Вашей трубы. Покупая пластиковый фильтр, выбирайте материал потолще, чтобы не прогибался, и не сломался при установке на место.

 Итак, когда вы определились с материалом, необходимо аккуратно намотать его одним слоем вокруг проволоки на трубе и хорошенько закрепить. Скреплять лучше всего сварочным аппаратом, если это металлическая сетка, или специальным, влагостойким клеем, если это  изолирующий материал. Не используйте токсичный клей, воду, прошедшую через этот фильтр, вам потом всё-таки пить.

Надежно «сшить» материал и закрепить его на конце трубы – это очень важный момент. Если этого не сделать, есть вероятность, что фильтр может сползти, а значит, либо он вообще не будет фильтровать, либо может перекрыть доступ к воде. Поверьте, оба варианта совсем не хороши и русское «авось» здесь не пройдет, иначе в лучшем случае придется пить воду с песочком, а в худшем, вы её и вовсе не увидите.

Кстати, рекомендую вам подготовить трубу до того, как начнете сверлить скважину. Недавно сделанная скважина имеет свойство быстро затягиваться, а это значит, что если сразу после того, как ее просверлили, не установить трубу с приделанным фильтром, придется проделывать работу заново, т.к. грунтовые воды сделают свое дело, и скважина заполнится водой и песком.

И ещё один совет, учтите, нет вечных вещей, так и фильтры для скважины порою выходят из строя или попросту забиваются, а значит, придется иногда доставать и чистить его, возможно, менять какие-то части, сетку, например. Потому, при  монтаже трубы, не стоит всё вокруг наглухо заливать цементом, ведь со временем, всё равно потребуется достать трубу из земли и провести профилактическую работу.

Я искренне надеюсь, что вышеописанные советы помогут вам при выкапывании скважины и установке фильтра своими руками. Всё, что делается вами лично – это гарант экологичности и надежности.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Статьи, которые Вам будут интересны:

Для чего нужен скважинный фильтр

Необходимость в фильтрации внутри скважины вызвана следующими обстоятельствами:

  • Очищенная скважинная вода, в отличие от загрязненной, увеличивает срок эксплуатации погружных и поверхностных насосов для скважины – меньше истираются рабочие колеса, мембраны и другие подвижные узлы.
  • Фильтрованная вода при дальнейшем прохождении по трубопроводной магистрали меньше загрязняет фильтры в системах очистки воды, расположенные в водопроводе – это позволяет сберечь средства на покупку новых картриджей и увеличивает их долговечность.
  • Фильтрация увеличивает срок службы автоматических систем управления насосным оборудованием – реле давления и холостого хода, гидроаккумулятора.
  • Очищенная вода способствуют лучшей проходимости водопроводной магистрали, повышает срок работы сантехнических узлов (обратных клапанов, шаровых кранов, смесителей).
  • Дополнительная скважинная очистка способствует лучшему качеству питьевой воды, использующейся в домашнем хозяйстве.

Рис. 3 Устройство фильтрующего элемента

Изготовление фильтра для скважины своими руками — инструкция

Все перечисленные выше разновидности скважинных фильтров можно изготовить самостоятельно.

Чтобы изготовить перфорированный сетчатый фильтр для воды из скважины своими руками, нужно подготовить следующие материалы и инструменты:

  • труба из нержавеющей стали или толстостенная ПВХ-труба диаметром 100-150 мм;
  • дрель со сверлом;
  • рулетка и маркер для разметки;
  • наждачная бумага или шлифовальная машинка;
  • мелкая сетка из нержавейки или прочной синтетической стеклоткани;
  • проволока из нержавейки.

Сам процесс изготовления достаточно прост:

  1. В трубе просверливаются отверстия. При сверлении дрель держат под углом 40-45 градусов в направлении снизу-вверх. Благодаря такому углу сверления отверстия получаются овальной формы.
  2. Все места сверления зачищаются наждачной бумагой или шлифовальной машинкой, чтобы на поверхности трубы не было заусенцев.
  3. Затем на трубу при помощи проволоки закрепляют сетку.

Для изготовления щелевого фильтра понадобятся:

  • труба из нержавейки или ПВХ-труба;
  • болгарка с тонким отрезным диском или дрель;
  • наждачка или шлифовальная машинка;
  • сетка из нержавеющей стали или синтетического стекловолокна;
  • проволока.

Процесс изготовления щелевого фильтра мало отличается от технологии изготовления перфорированного фильтра.

Он состоит из нескольких этапов:

  1. На трубу маркером наносят разметку для насечек.
  2. В соответствии с разметкой при помощи болгарки на трубе делают надрезы, их ширина — примерно 2/3 диаметра трубы.
  3. Места разрезов зачищаются наждачной бумагой или обрабатывают шлифмашинкой.
  4. Затем на трубу по спирали наматывают проволоку с шагом 2-3 сантиметра.
  5. Поверх проволоки монтируют сетку, которую также закрепляют проволокой.

Какой высоты (длины) должен быть фильтрующий элемент? Все зависит от структуры водоносного слоя.

Как правило, для песчаных грунтов при использовании трубы D 100-150 мм оптимальная высота фильтрующей части составляет 1,5-2 метра.

Причины засорения скважин

Засорение происходит в результате естественных процессов и носит исключительно временной характер, зависящий от многих условий. Основные причины, по которым гидротехническое сооружение теряет свои эксплуатационные характеристики:

  • несистемный водозабор – если не брать воду постоянно, то внутри конструкции накапливается осадок из частиц ила, старой ржавчины и песка, затрудняющий поступление воды;
  • ошибки при монтаже – чаще всего это установка в слабоводоносный слой или неправильный монтаж скважинного фильтра;
  • природные факторы – к ним в первую очередь относится движение почвенных слоев, вследствие которого водоносные потоки могут изменить направление.

Залог долгой работы любой системы водоснабжения – правильная эксплуатация и квалифицированное обслуживание

Работы по очистке необходимо проводить при выявлении первых признаков засорения. Определить их можно по содержанию в воде грунтового песка, ила или глины. Если напор воды слабый, кран издает чихание, и из него постоянно идут воздух и песок, то необходимо принимать меры.

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

  • нитраты;
  • бактерии и болезнетворные микроорганизмы;
  • примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

  • ткань;
  • вата;
  • бумажные салфетки;
  • марля;
  • песок;
  • трава;
  • уголь;
  • лутраксил.

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

Трехколбовая конструкция для полноценного водопровода

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

  1. Приобрести три одинаковых колбы.
  2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
  3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
  4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
  5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
  6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Щелевые конструкции фильтров

Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.

Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.

Щелевой фильтр имеет большую, чем дырчатый пропускную способность

Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.

Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное

Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку. Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.

Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.

Материалы для фильтрационного оборудования

От качества материала для фильтрации зависит эффективность очистки, в скважинах используется их ограниченное число, основными из которых являются:

  • Нержавеющая сталь. Помимо прочности, материал обладает гибкостью и отличной коррозионной стойкостью, долговечность нержавейки составляет десятки лет. Из нее изготавливают прочные сетки и проволоку, которые монтируют поверх труб. К недостаткам можно отнести высокую стоимость нержавеющих изделий.
  • Пластик. Пластмасса является еще одним распространенным материалом для изготовления фильтров в водных источниках, из нее производят более дешевые, в отличие от нержавейки, сетки и шнуры. Пластик коррозионно стоек и инертен к большинству химических веществ, легок в монтаже и имеет длительный эксплуатационный срок. К недостаткам пластмасс относится низкая физическая прочность, не позволяющая им выдерживать большие нагрузки на значительных глубинах.
  • Цветные металлы. Медь, латунь, бронза могут применяться при изготовлении водяных фильтров без каких-либо ограничений, они обладают высокой коррозионной стойкостью и большим сроком эксплуатации. Мягкие сплавы с высоким содержанием меди рекомендуется использовать на небольших глубинах во избежание их деформации от сильного водного давления. При изготовлении фильтрующих элементов используют латунную сетку и толстую проволоку из латуни или меди.

Рис. 4 Фильтр для обсадной трубы – установка в скважину

Сталь. Фильтры из стали подвержены коррозии, могут использоваться как бюджетный вариант в водозаборных источниках, предназначенных для технических нужд. Повышенное содержание оксида железа в воде в результате коррозии железа более чем 0,3 мг. на литр оставляет желтый осадок на оборудовании водопроводной магистрали и сантехнических приборах. Оцинкованная сталь также со временем ржавеет с образованием оксидов цинка, вредных для здоровья человека — этот материал не рекомендуется использовать при устройстве водяных фильтрующих элементов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
