Отвод и слив воды из бани

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

  • Краны;
  • Унитаз;
  • Ванна;
  • Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

  1. Старайтесь избегать пересечения труб.
  2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
  3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
  4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
  5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
  6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Рекомендации

Рекомендации по сборке, эксплуатации системы водоснабжения для бани:

Важно регулярно проверять положение насоса, состояние его фильтров. Если они сильно засорились грязью, нужно отключить оборудование, снять фильтры, почистить.
Если поток замедлился, необходимо осмотреть трубопровод на наличие протечек.
На зиму необходимо сливать воду из неотапливаемой бани

Если в трубах останется вода, она замерзнет, разорвет материал.

Вода в бане обязательна. После выполнения банных процедур нужно мыться, поскольку на поверхность кожи выступает грязь, жировые отложения. Далеко не каждую баню можно подключить к центральной системе водоснабжения. В таких ситуациях можно собрать собственный трубопровод, который будет качать воду из ближайшего естественного водоема, колодца или скважины.

Наиболее распространенные схемы подключения труб в бане

Для подачи воды в баню пользуются источниками:

  • магистралью централизованного водоснабжения;
  • скважиной на дачном участке;
  • колодцем;
  • внутренним домашним водопроводом.

Схема разводки труб внутри бани.

Непостоянное отопление банного помещения сказывается на особенностях подключения к ней водоснабжения и внутренней разводке. Наиболее сложно подключиться к централизованной магистрали. Требуется получить разрешение, сделать врезку, привлекая специалистов.

Зато впоследствии это оборачивается легкостью обслуживания системы. Подключение к собственной скважине, колодцу или домашнему водопроводу выполняется своими руками.

Летний водопровод по воздуху может использоваться как временный вариант. Чтобы коммуникации не замерзали, применяют несколько способов устройства водопровода в баню:

  1. Трубы укладывают ниже, чем промерзает земля.
  2. Обеспечивают постоянное движение воды в трубах.
  3. Сливают воду из системы после посещения бани.
  4. Прогревают трубы специальным электрокабелем.
  5. Водопровод, проложенный выше точки промерзания, надежно утепляют.

Для бани без постоянного отопления приемлемый вариант — обеспечить слив, чтобы в трубах, емкостях, арматуре не оставалось ни капли влаги. Наружный водопровод дополнительно утепляют или прокладывают ниже промерзания земли.

Горячее водоснабжение

Особое внимание нужно уделить нагреву воды. Горячая вода нужна в бане всегда

Существует масса способов подогрева воды в бане – начиная от примитивных, подразумевающих установку емкости с водой в непосредственной близости от источника тепла, и заканчивая выгодными с экономической точки зрения (монтаж теплообменника). Популярные способы нагрева воды нужно рассмотреть детально.

Наиболее распространенный способ нагрева воды в бане – это установка бойлера. Он имеет один существенный недостаток – чрезмерный расход электроэнергии, но подкупает простота монтажа. Все, что нужно, – это выбрать подходящее место для установки и провести трубы.

Бойлер устанавливается в душевой. Это позволяет сэкономить расход трубы. Если в душевой комнате недостаточно места для монтажа бойлера, то его можно переместить в предбанник.

Если имеется необходимость сократить расходы на эксплуатацию бани, то можно смастерить теплообменник. Холодная вода будет нагреваться за счет тепловой энергии, которая в обычной ситуации «уходит в трубу». Как сделать теплообменник? Самый простой способ монтажа теплообменной системы заключается в использовании змеевика, который устанавливается поверх дымоотводной трубы.

Недостаток теплообменной системы заключается в том, что придется проводить трубы на достаточно большом расстоянии: от печи в душевую и обратно, так как вода должна циркулировать в системе.

Нужно уточнить, что краны с горячей водой должны располагаться ниже источника. Теплообменная система, у которой емкость для воды расположена на чердаке, гораздо практичней бойлера, устанавливаемого в помещении. Разумеется, речь идет о стандартных водонагревателях, не оснащенных перегонным устройством.

Нюансы выбора труб

Начинать закупку труб для оснастки системы водоснабжения в бане нужно с определения того, насколько интенсивно будет использоваться данный объект. Если речь идет о посещении бани лишь в теплое время года, то обойтись можно простыми гибкими шлангами с дополнительным армированием. Простота их монтажа обуславливается тем, что для соединения используются лишь специальные переходники. Такую систему водопровода можно даже не опускать на большую глубину, а в зимний период просто свернуть и спрятать под крышей дома или в сарае.

Если же предполагается использовать баню на даче зимой, то придется потратить больше сил и энергии

В первую очередь стоит обратить внимание на то, что глубинный насос должен быть подключен к трубе с диаметром до 3,2 сантиметра. Остальные участки трубопровода могут быть уложены из труб до 2,5 сантиметров в диаметре.

Создается водопровод в бане зимой из следующих видов труб:

  • металлопластиковые – просты в установке и эффективны в эксплуатации, но при соединении участков между собой используют резиновые прокладки, которые в уличных условиях, да еще и при постоянных температурных перепадах, быстро теряют свою эластичность, что приводит к образованию течей;
  • полимерные – отлично гнутся, а также их характеристики позволяют осуществлять прокладку под землей. Хороши для подведения горячего водоснабжения;
  • полипропиленовые – самые лучшие, если рассмотреть эксплуатационные характеристики, но монтаж усложняется тем, что нужно использовать специальный паяльник. Также для соединения используются специальные переходники, обеспечивающие максимальную герметичность на стыках. Существует два варианта армирования таких труб: стекловолоконное и фольгированное. И тот и тот идеально подходят для оборудования системы водоснабжения в бане.

Насосная станция

Как провести воду в баню? Откуда лучше осуществлять забор воды: из колодца или скважины? По большей части последний вопрос непринципиален. Оба варианта не отличаются абсолютной комфортностью. Идеальным решением имеющейся задачи может стать обустройство полноценной насосной станции.

Это трудоемкий процесс, который отнимет массу сил и времени, но вода в бане, доме и прочих строениях, расположенных на приусадебном участке, будет всегда. Принцип работы насосной станции прост:

  • Вода перекачивается из скважины или колодца в специальную емкость, объем которой рассчитывается исходя из индивидуальных потребностей. Как правило, вполне достаточно бака вместимостью 300–500 литров.
  • Далее вода поступает в то место, где был открыт кран. За перераспределение воды отвечает разводка, монтаж которой осуществляется на усмотрение хозяина дома.
  • Когда уровень воды в емкости опускается до критической отметки, срабатывает помпа, восполняя потерю.

Емкость для воды и насос требуется устанавливать в помещении, где температура не снижается до минусовых значений. Бак должен быть установлен таким образом, чтобы его нижняя часть была выше любого из кранов, имеющихся в системе. Идеальным решением может стать чердак дома или бани.

Насос можно установить под полом или в любом другом месте. Если есть возможность, то лучше смастерить для помпы отдельное помещение, чтобы издаваемый ей при работе шум не действовал на нервы.

Где можно брать жидкость?

Жидкость для трубопровода можно брать из разных мест, но нужно учитывать некоторые нюансы, которые требуется обсудить подробнее.

Из водоема

Этот вариант подачи воды актуален для озер, рек, которые близки к участку. Перед сборкой трубопровода необходимо узнать у местных органов управления о том, можно ли брать воду из водоема. Если разрешение было получено, можно устанавливать трубопровод

Важно установить несколько металлических сеток на его конце, чтобы внутрь системы не попадали рабы, мусор, тина, водоросли

Из колодца

Колодец, расположенный на территории дачного участка, — универсальная конструкция, из которой можно брать воду не только для проведения банных процедур, но и для дачного участка. Чтобы в колодце постоянно была жидкость, нужно добраться до грунтовых вод.

Колодцы собирать просто. Для этого в продаже можно найти готовые кольца из разных материалов, которые собираются в единую конструкцию.

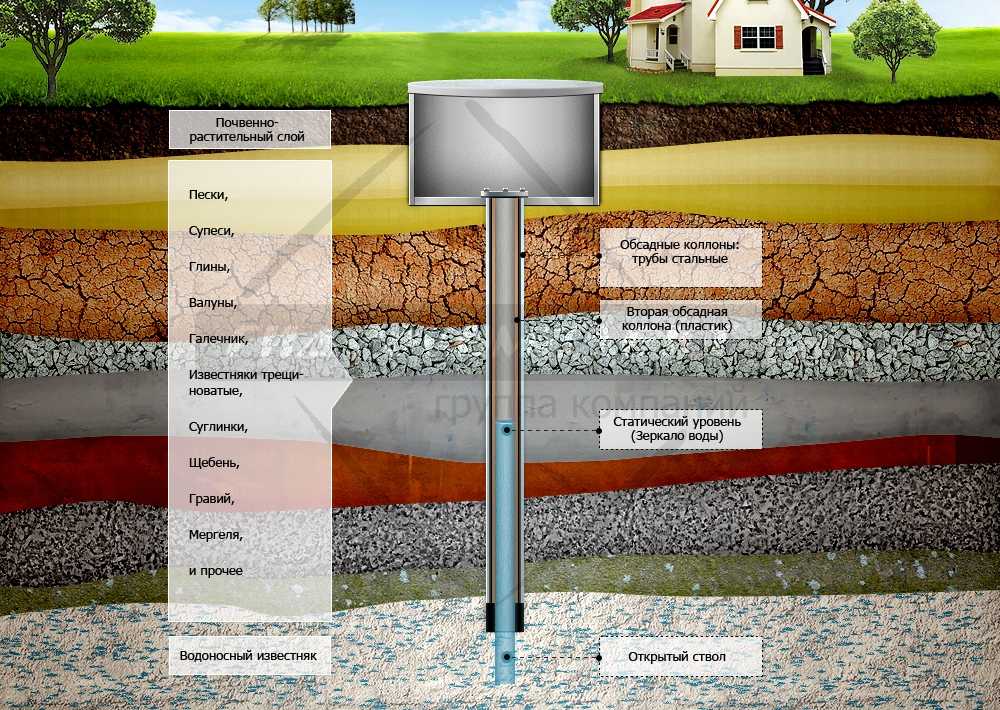

Из скважины

С помощью скважины можно получать чистую воду, которую можно пить или использовать для технических нужд

При бурении важно добраться до кармана с чистой жидкостью без химических примесей

Из системы центрального водоснабжения

Простой вариант подключения водоснабжения в бане своими руками. Доступен он только для городов, крупных населенных пунктов, поскольку не в каждом деревне или дачном кооперативе есть центральное водоснабжение.

Если труба проложена, к ней можно подключиться. Делать это самостоятельно нельзя — можно получить штраф. Нужно обратиться к органам местного управления, заключить договор, оплатить услугу.

Подключение водопровода от дома к бане

Ситуация значительно упрощается, если помещение парилки находится рядом с отапливаемым домом. В этом случае водопровод к бане можно проложить без особых ухищрений и перестраховок.

В качестве материала можно использовать полипропиленовые трубы, лучше всего марки «Стаби», армированные толстой алюминиевой фольгой. В доме трубу зимнего водопровода подключают к системе горячего водоснабжения. Можно подсоединить и к выводу холодной воды, но в этом случае для обогрева магистрали нужно будет одеть на соединительную муфту греющий элемент. Теплопроводности фольги будет достаточно, чтобы подведенное к трубе тепло распространялось на 5-7 м длины водопровода.

Для прокладки магистрали достаточно вырыть между домом и баней траншею глубиной 60-70 см, засыпать ее насыпной теплоизоляцией. Пластиковую трубу одевают в двухслойную полипропиленовую теплоизоляцию, укладывают на подушку и засыпают глинистым грунтом.

Если расстояние между баней и домом более 7 м, то нужно будет использовать саморегулирующийся греющий кабель. Пластиковую магистраль предварительно обтягивают металлической фольгой, далее спиралью наматывают кабель на 24 В, после чего одевается «чулок» теплоизоляции и укладывается в подготовленную траншею.

Понятно, что греть трубу зимнего водопровода в бане придется круглые сутки, поэтому для обеспечения пожаробезопасности для электрообогрева потребуется сделать отдельный понижающий трансформатор с автоматом защиты.

Варианты системы отвода стоков в бане

В настоящее время при обустройстве канализации в бане возможны несколько вариантов. О самых часто применяемых мы расскажем далее.

Подключение к централизованной системе канализации

Решение сделать слив подобным путем предпочтительно потому, что этот способ является наиболее удобным, обеспечивающим решение проблемы с водоотведением в бане. Однако не на всех участках имеется такая возможность. В частном секторе, а также за пределами города редко можно встретить централизованные системы сбора сточных вод.

Сливной колодец

Чтобы сделать слив при помощи этого сооружения, необходимо обеспечить его минимальный объем на уровне 3 куб. м. При выполнении работ по его созданию необходимо выполнить следующие этапы работ:

  • сначала выкапывают котлован. Его стенки можно обложить кирпичом или же установить внутри созданной ямы железобетонное кольцо. Дно котлована следует зацементировать. Чтобы повысить гидроизоляционные свойства, можно использовать гудрон или мастику;
  • сверху выполняется закрытие колодца железобетонной плитой, в которой должно быть отверстие для люка и трубы вентиляции;
  • затем необходимо засыпать свободное пространство между краями и стенками котлована;
  • после этого нужно установить вентиляционную трубу. Она должна располагаться на уровне 60 см от земли;
  • в завершение выполняется засыпка грунтом созданного сооружения кроме люка.

Занимаясь обустройством такого сооружения для канализационной системы бани, необходимо обеспечить возможность беспрепятственного подъезда к ней АС-машины. Можно снизить свои затраты на вызов специалистов по очистке выгребной ямы, если использовать летом бактерии для выгребных ям, а в зимнее время специальные химические препараты.

Фильтрующий колодец

Это сооружение – отличный вариант для небольших семей. Чтобы сделать подобный вариант слива, нужно выполнить следующие этапы работ:

  • первым делом необходимо выкопать котлован небольшого размера. На его дно укладывается слой глинного раствора с соблюдением уклона небольшой величины в сторону стока;
  • после этого выполняется засыпка колодцев щебнем немного выше отметки промерзания почвы. Землей засыпается оставшееся пространство.

Фильтрующий колодец можно использовать для отвода стоков из парной и моющего помещения. Если к системе подключить туалет, то может появиться неприятный запах, а кроме этого, начнется распространение различных инфекций. Стоит сказать, что для тяжелых глинистых почв такой вариант обустройства канализации для бани не подходит.

Септик

Чтобы сделать такой вариант слива, нужно учесть: это сооружение основано на том, что стоки переливаются по трем колодцам.

Первый колодец является полностью герметичным сооружением, в котором очищение сточных вод происходит по методу аэробного брожения.

Второй резервуар используется для очистки сточных вод от частиц разложения, которое происходит при наличии воздушной среды. Третий колодец представляет собой дренажное сооружение, очищенная вода из него поступает в почву.

При создании септика емкости могут быть изготовлены из бетонных колец или ПВХ

Следует принимать во внимание, что при монтаже резервуаров для септика необходимо соблюдать уклон трубы. На каждый метр он должен составлять 2 см. Множество разных систем предлагают производители септиков

Достаточно установить их в соответствии с требованиями производителя, и можно спокойно использовать такую канализацию. Стоит сказать, что устройство септика — самый дорогой вариант системы отвода воды из бани. Кроме этого его монтаж сопряжен с большими трудозатратами

Множество разных систем предлагают производители септиков. Достаточно установить их в соответствии с требованиями производителя, и можно спокойно использовать такую канализацию. Стоит сказать, что устройство септика — самый дорогой вариант системы отвода воды из бани. Кроме этого его монтаж сопряжен с большими трудозатратами.

Смотровой колодец

Такой слив необходимо сделать на удалении 3м от бани. Это сооружение может иметь круглую или квадратную форму. Диаметр колодца должен составлять 1м. Его стенки можно выложить из таких материалов, как бетон, кирпич или древесина. Бетонный лоток следует устроить в нижней части сооружения. А во избежание замерзания колодца в зимнее время внутри необходимо установить крышку с теплоизоляционным материалом. Поверх него должна быть уложена еще одна защитная крышка. Вся эта конструкция засыпается землей или опилками.

Обычный зимний водопровод для бани

Прокладка из воздуха временного водопровода в банном помещении лишь при условии утепления и постоянного использования воды и парилки. Но даже в приятном климате, к примеру, в Сочи в зимнее время случаются морозы, и потому рано или поздно, но этот водопровод перемерзнет. По этой причине все воздушные и наземные варианты можно применять лишь в летнее время, а для зимних дач водопровод требуется укладывать в землю.

Проложенная на глубине 0.5 метров полиэтиленовая водопроводная труба будет оказываться весьма гибкой и эластичной, чтобы выдерживать давление воды, заставшая и без повреждений. Одним чувствительным местом в системе для банного помещения останутся детали арматуры из металла – сгоны и краны, посредством которых по традиции скрепляют отдельные ветки системы.

Полезный совет! Чтобы не было разрушения от пробок изо льда, участок водопровода, сделанный из полиэтилена, который проложен по холодному помещению без отопления, стыкуют муфтами и сгонами из стали, а спаивают встык, в виде единой магистрали.

Если после банного закрытия в трубах остается вода не менее 25% от общего объема, то водопровод зимнего типа из полиэтилена можно стыковать всеми доступными методами, но при этом магистраль требуется утеплять пенополистиролом.

Устройство водоснабжения бани

Схема водоснабжения бани и дома состоит из следующих элементов:

  • насос;
  • датчик давления;
  • гидроаккумулятор (не позволяет воздуху проникать в систему);
  • кран байпаса – необходим для слива воды из системы;
  • реле давления;
  • обратный клапан;
  • нагреватель воды;
  • система защиты нагревателя воды;
  • кран слива бойлера;
  • фильтр.

Выбор насоса

источником воды могут быть атмосферные осадки

Подается ли вода в баню из колодца или скважины, в любом случае требуется насосная станция. В схемах и проектах водоснабжения деревенской бани используются погружные и вытяжные насосы. Тип насоса выбирается в зависимости от глубины залегания воды

Также следует обратить внимание на диаметр скважины и расчетное давление воды в системе. Специалисты рекомендуют остановиться на моделях с гидроаккумулятором

Из колодца или скважины в систему водоснабжения бани вода подается через выводную трубу. В колодец труба должна входить ниже отметки промерзания грунта, место входа герметизируют. Многослойная гидроизоляция выполняется из фиброрезины, силикона, жидкого стекла и плиточного клея для наружных работ.

Выбор труб

при необходимости пластиковые трубы можно комбинировать с металлическими

Выбор своими руками труб для разводки водоснабжения зависит от того, используется ли баня только летом или круглый год. Если баня функционирует только в теплое время года, можно сэкономить на трубах и использовать гибкие шланги (для прочности возьмите армированные). Их очень легко соединять между собой с помощью переходников.

Лучший материал для одновременного водоснабжения бани и дома это полипропилен. Хотя своими руками водоснабжение в бане из полипропилена собрать будет не просто – потребуется специальный паяльник. Между собой полипропиленовые трубы герметично соединяются специальными переходниками. Существуют трубы, армированные стекловолокном или фольгой. Оба варианта хороши для водоснабжения бани.

схема нагрева воды дровяной печью

Если баня расположена недалеко от жилого дома, можно подвести трубу горячего водоснабжения от основного котла. Трубу следует тщательно утеплить вспененным полиуретаном. Чаще горячее водоснабжение в бане организуют автономно.

Чтобы обеспечить баню горячим водоснабжением, можно  установить дровяную печь. В печь встраивается бак из нержавейки и облицовывается кирпичом. Нагретая вода будет долго сохранять температуру. Но современные владельцы бань предпочитают более продвинутые водонагреватели накопительного или проточного типа.

Материал для разных частей водопровода в бане

Зачастую, перед тем как строить зимний водопровод в бане своими руками, возникает проблема выбора подходящего материала труб. Ответ на вопрос не столь очевиден, как может показаться. Например, для разводки воды в бане для душа помывочного отделения идеально подходят полипропиленовые трубы №25. Пластик легко паять и прокладывать в самых труднодоступных местах, поэтому большую часть водопровода в бане выполняют именно из полипропилена.

Для зимнего водопровода, проложенного в грунте между колодцем и зданием бани, полипропиленовые трубы приходится серьезно утеплять и оборудовать обогревом. Если вода будет регулярно замерзать внутри емкости из полипропилена, то через 20-25 циклов замораживания — размораживания на участках сварки появятся трещины, и через пару лет баня останется без водопровода. Лучше сразу заменить их полиэтиленом, обладающим потрясающей пластичностью даже при -50оС.

Внутри бани пластик можно использовать без ограничений. При закрытом вентиле подачи воды и открытых кранах вода в любом случае сойдет в нижнюю точку водопровода, которую, как правило, оборудуют линией сброса жидкости. Исключением является переход от коллектора водопровода к кранам и баку для горячей воды внутри парилки. Эту часть водяной магистрали в бане изготавливают из полудюймовой стальной трубы.

Обустройство водопровода в бане зимой

траншея для прокладки труб

Как устроено водоснабжение бани, которую используют круглый год? Если схема водоснабжения и отопления дома и бани едина, проблем не возникает. Сложнее, когда баня не отапливается и зимой промерзает.

Если помещение не отапливается, необходимо озаботиться о полном сливе воды из системы после посещения бани. Ведь в трескучие морозы температура в ней практически сравняется с уличной.

Дополнительно система водоснабжения бани, используемой круглогодично, оснащается датчиком давления (манометром), а также обратным клапаном. Они устанавливаются при входе трубы водоснабжения в помещение перед разводкой.

Укладка трубы в сухой грунт

Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:

  • Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
  • Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.

Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.


Совет! Чтобы избежать разрушения от ледяных пробок, участок водопровода из полиэтилена, проложенный по неотапливаемому помещению, стыкуют не стальными сгонами и муфтами, а паяют встык, в виде одной сплошной магистрали.

Если после закрытия бани в трубах остается воды менее ¼ от внутреннего объема, то зимний водопровод из полиэтилена можно стыковать любым доступным способом, но при этом саму магистраль утепляют пенополистиролом.

Схема подачи воды в частный дом, проектирование водоснабжения

Монтаж водоснабжения частного дома начинается с составления проекта. На данном этапе необходимо учитывать, какой вид будет выбран, периодичность использования, а также источник воды, количество точек водоотдачи и применяемое оборудование.

Схема водоснабжения будет принципиально отличаться, в зависимости от того, какое насосное оборудование выбрано для использования. Например, это может быть погружной насос, который погружается в воду и оснащен специальной автоматикой. Второй вариант – насосная станция или поверхностный насос. Чаще всего устанавливается в доме, подсобном помещении или кессоне. Третий вариант – использование гидроаккумуляторов.

Гидроаккумуляторы для автономного водоснабжения частного домаИсточник b-a.eu

Последний вариант считается наиболее предпочтительным, так как позволяет значительно уменьшить количество включений-выключений насосного оборудования, не допускать гидроударов, тем самым существенно продлевая срок службы.

Какие факторы надо учитывать при проектировании

Немаловажную роль играют способы очистки и фильтрации воды, которые планируется применять. Это может быть простое обустройство фильтровального слоя на дне скважины и использование простых фильтров, а может установка фильтровальных систем.

Еще одним важным фактором, который обязательно следует учитывать при составлении схемы водоснабжения частного дома – каким образом будет осуществляться подача горячей воды.

Кроме этого обязательно учитывают глубину залегания труб водопровода, что зависит от глубины промерзания грунта в конкретном регионе.

Менее затратным вариантом реализации автономного водоснабжения в частный дом является подача воды из колодца. Обусловлено это меньшей стоимостью работ по рытью колодца, продолжительным сроком его службы. Возможностью использования менее дорогостоящего насосного оборудования.

Схема автономного водоснабжения из колодцаИсточник pinterest.com

Схемы подключения

Наиболее распространенная схема водоснабжения – с последовательным подключением. Особенно актуально для помещений с небольшим количеством приборов и оборудования, которое работает от системы водоснабжения. Основными плюсами такого варианта являются простота проведения монтажных работ, относительно небольшой расход труб и фитингов. Минусами является уменьшение давления в трубопроводе, в конечных точках, сложность определить место протечки, нельзя отключать отдельную трубу.

Альтернативой последовательной схеме является коллекторное подключение. Главным достоинствами является эстетичность (скрытая прокладка), высокая надежность, что обусловлено минимальным количеством соединений, плюс простой и легкий доступ к ним. Кроме этого, такая система монтажа дает возможность регулировки отдельно каждого элемента системы и сантехнического прибора. Недостатки – более дорогая стоимость работ и необходимость использования большего количества труб и комплектующих.

Схема водоснабжения: однотрубная и через коллекторИсточник stroyobzor.info

Дополнительные особенности водоснабжения в бане зимой

Выше уже упоминались некоторые особенности системы водоснабжения, если она монтируется в бане, которую планируется использовать и в холодное время года. Когда дом и баня объединены в единую систему водоснабжения – проблем не возникает и достаточно просто составить грамотную схему подачи воды.

Этого же нельзя сказать про водопровод в бане без отопления зимой, поскольку постоянное воздействие низких температур приводит к промерзанию системы.

Чтобы защитить систему водоснабжения, необходимо следовать следующим правилам:

  • трубы должны размещаться под землей ниже уровня промерзания грунта. Для средних широт данное значение достигает 1,5 метра, а значит, трубы должны быть вкопаны минимум на 1,7 метра;
  • использовать при укладке лучше всего пенопропиленовые трубы с дополнительным утеплением из любых влагостойких материалов. Дополнительной защитой от промерзания будет специальная подкладка и присыпка из теплоизоляционного материала;
  • при отсутствии отопления внутри бани необходимо оборудовать систему байпасом, чтобы можно было на зиму сливать воду из трубопровода;
  • если же водопровод используется круглый год, то система должна быть оснащена манометром и обратным клапаном. Устанавливаются данные элементы на входе в баню прямо перед разводкой труб.

Водоотведение в зависимости от пола

Чтобы решить, какой слив будет в вашей бане, необходимо сначала определиться с материалом, из которого будет выполнен пол. Ведь от этого во многом будет зависеть то, как будет отводиться вода из помещения.

Чтобы правильно сделать слив в бане, нужно ознакомиться с рекомендациями специалистов

Полы в бане обычно делают деревянными и бетонными. Конечно, бетонные считаются наиболее долговечными. Однако они обходятся дороже, так как их необходимо дополнительно отделывать финишными материалами.

Если вы решили изготовить полы в бане из древесины, то нужно выбирать максимально устойчивую к влаге породу. Поэтому зачастую для этих целей берут лиственницу, которая соответствует всем необходимым свойствам.

Устройство слива в бане с бетонным полом может быть выполнено только в виде канализации. Для деревянных полов может быть использовано два варианта:

  1. Проливной пол – это самый простой способ организации водоотведения в бане. Для воспроизведения такой конструкции под баней делают яму, а сами доски на полу стелют таким образом, чтобы между ними было расстояние в полсантиметра. Однако подобная организация водооттока не подходит для участков со слабым грунтом, который может осыпаться. Кроме того, такие полы не утепляют, это, конечно, снижает их стоимость, но делает невозможным использование в зимнее время.
  2. Непроливной пол требует организации полноценной канализации. В этом случае под полом проводят теплоизоляцию и гидроизоляцию. Кроме того, в этом перекрытии делают сливное отверстие, к которому подсоединяется канализационный трубопровод. Такая система дороже и сложнее в исполнении, однако подходит для абсолютно любого участка и делает возможным использование бани круглый год.

Конечно, второй метод более качественный. Ведь он позволяет использовать баню в любой сезон и делает эту постройку более долговечной. Поэтому профессионалы советуют проводить под баней настоящую канализационную систему.

Обустройство водопровода от скважины до банного помещения

Еще одним не менее популярным методом является снабжение водой бани из скважины. Схема по обустройству водопровода для банного помещения практически не отличается от системы для простого жилого дома, но есть определенные хитрости. Если в бане выстроена полноценная канализационная система с отведением грязной воды в септик, то скважину под водопровод можно пробивать и под банным зданием.

Для сброса воды из водопровода на магистрали вывода погружного насоса монтируют дренажный вентиль с коротким переходником-коленом, который соединяет трубы с шахтой скважины. Чтобы сливать водные остатки, которые скопились в водопроводе в банном помещении, хватит открыть вентиль на 10 минут и не забывать прикрывать его обратно. Большинство владельцев устанавливают дистанционно управляемые электрические клапаны, чтобы не опуститься в кессон после помывки в бане. Это удобно, но в действительности ручные вентили будут оказываться надежнее.

Разновидности сливов

Водоотвод в выгребную яму из старых резиновых покрышек

Объем отводимой жидкости зависит от площади бани, набора помещений. В маленьких строениях парную совмещают с душем, площадь пола позволяет сделать простейшее водоотведение. В этом случае делают фундамент в виде столбов, винтовых или забивных свай.

Используют формы организации слива:

  • приемка непосредственно в грунт;
  • схема дренажных колодцев;
  • выгребная яма;
  • система нескольких отстойников;
  • общая канализация.

Большие банные комплексы требуют подключения коллекторов, т. к. количество воды становится значительным. Земля под полом не сможет интенсивно его впитывать, особенно если там находится глинистая почва. Зимой грунт промерзает, поэтому схему прямого слива использовать не получится.

Комбинированные способы водоотвода более функциональны, т. к. не допускают появления грибка, плесени и гнили на досках, быстро отводят жидкость из зоны помывки.

Сливной колодец

Слив в бетонный колодец для отработанной жидкости

Для обустройства отвода воды из бани делают яму, которую обкладывают кирпичом, бетонируют или ставят пластиковую емкость. К ней из зоны слива по трубе подается вода. Яму очищают с помощью специальных машин, которые заказывают при наполнении колодца до верха.

Коллектор водостока делают из пластика, его устанавливают под уклоном. В полу парной из бетона оформляют отверстие, которое соединяют с канализационной трубой. Вода беспрепятственно поступает в нее, уходит в землю или накапливается в герметичной емкости.

Второй вариант слива считается накопительным, его стенки защищают окружающее пространство от попадания воды. До жилого дома разрешается строить его не ближе 5 м.

Дренажный колодец

Дренажный колодец

Представляет собой инженерное сооружение в закрытой схеме дренажа. В системе ставят несколько таких очистных элементов для наблюдения за функциональностью. Дренажный колодец является водоприемником, служит для передачи воды из бани непосредственно в грунт.

Вода попадает в приемную емкость самотеком или под действием помпы. На дне делают подсыпку из песка и щебня. Постепенно слой заболачивается и перестает пропускать воду в грунт.

Система будет работать безупречно, если периодически очищать ее от илистых наслоений на дне. Для этого щебень поднимают на поверхность и промывают от ила. Иногда слой просто меняют новым щебнем или гравием, чтобы упростить процедуру. В другом варианте подают воду под напором и поднимают ил на поверхность водной массы в яме, затем иловатую пленку сливают или откачивают.

Установка септика

Отстойник для очистки воды бывает многокамерным или имеет две камеры. Иногда они выполнены в виде соприкасающихся колодцев с общей стенкой и переливным отверстием. Если мало места для монтажа моноблочного комплекса, предусматривают расположение емкостей недалеко друг от друга, при этом жидкость между ними проходит по трубам под наклоном.

Обустройство септика закладывается на этапе проектирования устройства слива в бане. Отстойник используют в случае отсутствия центральной канализации. В первой емкости тяжелые частицы выпадают в осадок под действием силы тяжести. Вверху первого отсека есть отверстие с решеткой, через которое вода при наполнении начинает поступать во второй, где проходит вторичное оседание частиц.

В третьей емкости используют принцип биологической доочистки. Вводят специальные биоферментные средства, которые разлагают микроорганизмы, очищают воду.

Подключение к центральной канализации

Если есть возможность, лучше подключить баню к центральной канализации

Метод является выгодным, т. к. можно сэкономить на материалах и работах по обустройству автономной схемы.

Преимущества подключения:

  • не нужно проводить самостоятельное обслуживание системы;
  • отсутствует необходимость проектирования, т. к. подключают трубы специалисты обслуживающей организации, они же следят за качеством функционирования системы.

Врезку производят смешанным и раздельным способом. В первом случае на дачном участке проложена единая канализация, которая объединяет сточные системы из бани, дома, ливневки. Если такое объединение не предусмотрено, для каждого вида коллектора проводят отдельную врезку в общегородскую сеть, проходящую по улице.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
