Тёплый пол на деревянный пол

Приобретая качественный паркет или инженерную доску https://olimp-parketa.ru/, все равно в некоторых случаях стараются установить обогрев пола под покрытием. Каким образом установить оборудование и какого типа, поговорим в нашей статье.

Монтаж водяного теплого пола без стяжки.

Перед монтажом фольгированной системы рекомендуется обработать основание пола грунтом или бетон контактом. Это необходимо для прочного склеивания элементов к основанию. Монтаж фольгированной без стяжки системы очень прост и не требует большого профессионализма. Для монтажа требуются: перчатки, линейка и канцелярский нож для резки панелей. Раскладку панелей фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, либо от самого дальнего угла помещения, либо от места установки распределительного коллектора.

Панели раскладываются плотно к друг-другу, последовательно, один за другим. После того, как фольгированная система выложена на полу, рекомендуем последовательно поднять элементы и приклеить их к поверхности пола. Нет необходимости полностью покрывать клеем элементы, достаточно небольшого количества клея, нанесенного на углы элемента.

Клей служит только для временной фиксации пластин, чтобы при монтаже непосредственно контура теплого пола, труба не поднимала элементы, особенно в местах поворотов. Для приклеивания можно использовать любые клеи не агрессивные к пенопласту (КС, жидкие гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию с помощью плиточного клея. Порядок работ в таком случае осуществляется также как при укладке керамической плитки с использованием зубчатого шпателя. Плиточный клей можно наносить как на основание чернового пола, так и непосредственно на сами элементы.

После этого можно приступать к монтажу труб контуров теплого пола. К данному этапу мы рекомендуем приступать через сутки после приклеивания элементов — это гарантирует, что клей схватится, а труба, следовательно, не будет поднимать пластины во время монтажа

Расчет расстояния между лагами при монтаже пола

Расстояние между лагами (шаг) – очень важный параметр, на основании которого делаются расчеты требуемого количества стройматериала. Когда в качества финишного перекрытия используются толстые доски, обладающие хорошей прочностью, балки можно монтировать сравнительно редко. Если настил осуществляется тонкими элементами, то шаг нужно уменьшать. В таблице 2 приведена зависимость расстояния между лагами от толщины финишного покрытия.

Таблица 2

Данные, приведенные в таблице 2, являются приблизительными. Для более точного расчета шага можно привести пример, когда необходимо узнать, какое расстояние должно быть между балками при конструировании пола в помещении длиной в 9 м. При этом используется брус с сечением 180х100 мм, а в качестве финишного покрытия применяются доски толщиной в 30 мм.

Схема укладки фанеры на лаги.

Так как толщина доски равняется 30 мм, то, согласно таблице 2, шаг должен составлять 0,5 м. Общее количество балок будет обозначено как k. Следовательно, ширина всех лаг будет равна 100*k (мм). Первые брусья будут укладываться на расстоянии 30 мм от стены. Исходя из этого, шаг между ними равен k-1, а расстояние между всеми элементами равно 0,5*(k-1).

Чтобы узнать шаг между балками, нужно создать уравнение: длина комнаты = ширина бруса + расстояние между всеми лагами + отступ от стен. В результате получается: 9 м = 100 мм*k+0,5*(k-1) м + 30 мм*2. Приведя все значения в единую систему исчисления, получите: 9 = 0,1*k + 0.5*(k-1) + 0,03*2.

Решив данное уравнение, увидите:

• 9 = 0,1*k + 0.5*k – 0,5 + 0,06;
• 9 + 0,5 – 0,06 = 0,1*k + 0,5*k;
• 9,44 = 0,6*k;
• k = 15,7 шт.

Количество балок должно быть целым, поэтому полученное значение следует округлить в большую сторону. То есть для конструирования пола необходимо приготовить 16 лаг. Сумма всех промежутков между лагами будет равна: 9 – 0,06 – 16*0,1 = 7,34 м. Разделив это значение на количество промежутков, получите: 7,34 / 15 = 0,489 м. Для приведенного примера необходимо устанавливать лаги через каждые 0,489 м или 48,9 см.

Схема утепления пола с лагами.

Следуйте советам, чтобы полученная конструкция была надежной:

1. Основание, на которое предполагается монтировать пол, должно быть тщательно очищено от мусора и обработано грунтовкой глубокого проникновения.
2. Все деревянные элементы следует обработать антисептиком, с помощью чего можно повысить эксплуатационный срок деревянной конструкции.
3. Укладывать балки нужно по окну с зазорами между стенами в 3-4 см.
4. После монтажа лаг поверхность проверяется на горизонтальную ровность длинным уровнем. Если просветов между уровнем и балками нет, значит, все работы выполнены правильно.

От сечения лаг и шага между ними зависит надежность всей конструкции. Поэтому к выбору данных параметров следует отнестись со всей серьезностью.

Деревянные полы на лагах – один из наиболее старых методов обустройства полов и единственно используемый в северных районах нашей страны. Современные материалы лишь усовершенствовали старинные технологии, за счет чего существенно расширились сферы применения и улучшились эксплуатационные показатели. Перед тем как перейти непосредственно к рассмотрению различных вариантов, следует немного ознакомиться с инженерными требованиями по расчетам.

Лаги отличают от балок меньшими размерами и мобильностью. Если балки после монтажа нельзя перемещать, ремонт очень долгий и трудозатратный, то лаги являются мобильным архитектурным элементом. Их намного легче монтировать, в случае необходимости ремонт производится быстрее.

Перед тем как приступать к строительству пола, нужно изучить требования нормативных документов к размерам лаг и расстоянию между ними с учетом толщины половых досок.

Таблица сечения лаг при шаге 70 см

Таблица расстояния между лагами в зависимости от толщины доски

Для того чтобы научиться самостоятельно делать расчеты на основании таблиц, полезно будет рассмотреть простейший пример. Исходные данные: длина помещения 10 м, возьмем половую доску толщиной 30 мм.

Методика расчета

Согласно таблице, при такой толщине доски удаление между лагами составляет 50 см, при дине помещения в 10 м понадобится 20 лаг. Удаление лаг от стен не может превышать 30 см. Значит, что нам придется увеличить их количество на одну штуку, расстояние между остальными уменьшится до 45 сантиметров.

Не нужно вычислять размеры и расстояния с точностью до миллиметра, никто таким замерами не занимается. Кстати, при строительстве абсолютное большинство архитектурных элементов и конструкций измеряется в сантиметрах, самая большая точность – полсантиметра. Миллиметры во время измерений почти не используются.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

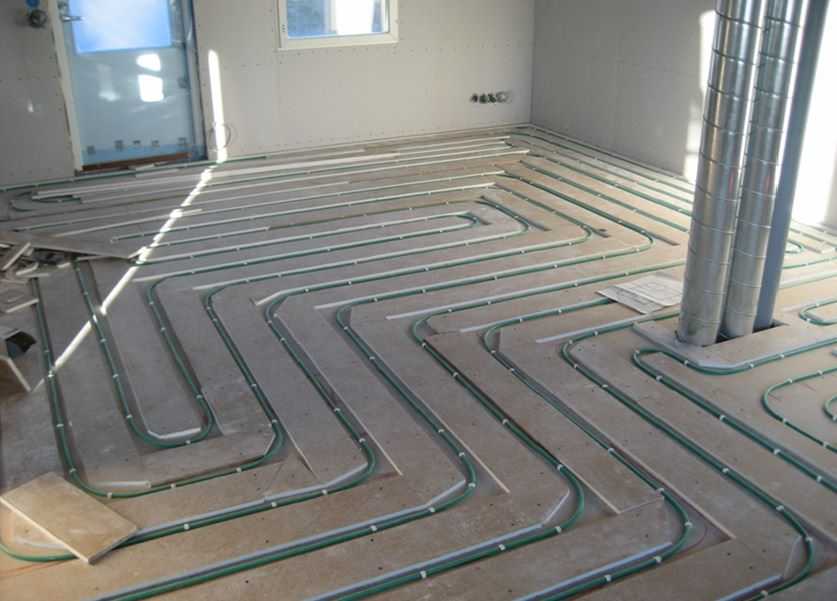

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Пол по лагам на промежуточных стенках

Пол по лагам на промежуточных стенках

В современных конструкциях полов балки-лаги находятся на небольшом расстоянии друг от друга, что позволяет применять пиломатериалы меньшего сечения, а значит и стоимости, а также удобно размещать плиты утеплителя.

Вместо кирпичных столбиков лаги бывает выгодно опереть на промежуточные стенки, выложенные поперек лаг с интервалом около 2 м. Кирпичи или блоки в стенке кладут способом сотовой кладки толщиной в пол-кирпича, оставляя увеличенные промежутки 1/4 кирпича в вертикальных швах для вентиляции подпольного пространства. Если стенка имеет высоту более 0,4 м., то не реже, чем через каждые 2 м. длины стенки, выкладывают пилястры — столбики толщиной в кирпич, для повышения устойчивости стенки.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

• Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
• Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
• На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
• Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

• На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
• На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
• Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
• Для кабельных или карбоновых матов укладывают отражающий экран.
• Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.
