Установка поддона душевой кабины: пошаговый инструктаж

Этап третий

Собираем поддон

Если ваша душевая кабина поставляется уже с собранным поддоном, то вы можете пропустить этот этап, кроме пункта регулировки по уровню.

1.Переворачиваем поддон вверх дном и кладем его на пол, предварительно застеленный картоном от упаковки, либо постелите ткань.

2.Прикручиваем на каркас ножки, шпильки и примеряем каркас на поддон.

Каркас примеряем с учетом того, чтобы все его отверстия для крепежа, как на дне поддона, так и на углах поддона попадали на закладные.(это те части с обратной стороны поддона которые выпирают и предназначены как раз для того, чтобы там крепить каркас)

Внимание! У некоторых производителей каркас может быть без отверстий, тогда после примерки каркаса на перевернутом поддоне, вы должны проделать такие отверстия сами. Также, у некоторых производителей отверстия могут не совпадать или быть вообще в другом месте, в таком случае, вам необходимо сделать новые отверстия исходя из правильной установки каркаса

После того, как каркас у вас будет примерян, закрепите его к поддону саморезами.

Внимание! Обязательно проверьте длину саморезов, чтобы случайно не вкрутить саморезы большей длины. Иначе они вылезут наружу внутри поддона и повредят поддон!. 3.Прикручиваем сифон слива

3.Прикручиваем сифон слива

Обязательно промажьте места крепления слива к поддону с помощью силиконового герметика.

Чаще всего такая панель крепиться с помощью саморезов и закрывается декоративными заглушками.

5.Снимите защитную пленку с поддона и передней декоративной панели

6.Подвиньте поддон на место установки и с помощью ножек и уровня отрегулируйте его правильное положение. Затяните все гайки ключом, и еще раз проверьте уровень.

Для чего используют сифон?

Не только поддон для душа, но и все остальные сантехнические приборы обязательно подключаются к стоку через сифон. Задача этого элемента водосливной арматуры – обеспечить беспрепятственный слив воды из душевой кабины в канализацию.

Производители разрабатывают новые, усовершенствованные модели, которые не просто спускают воду, а способствуют ее быстрому отводу за считанные секунды.

Запах из канализации – это не просто неприятно. Газы могут быть токсичными и опасными для здоровья при вдыхании

При этом создается водяная пробка, которая не пропускает канализационные запахи из трубы в помещение. Более подробная информация о гидрозатворе для канализации рассмотрена здесь.

Гидрозатвор – это особая конструкция сифона. Если долго не пользоваться душевой кабинкой, водная пробка может высохнуть. Если это произойдет, ванная наполнится неприятным запахом.

Исправить положение очень просто – включить воду. Образуется новый гидравлический затвор, и проблема исчезает.

Галерея изображений

Фото из

Душевая кабина с встроенным в пол поддоном

Пространство между поддоном и полом

Сифон для низких душевых поддонов

Устройство с гидрозатвором для высоких поддонов

Это интересно: Особенности настенных смесителей для биде с гигиеническим душем

Классификация поддонов

Существуют душевые кабины различных форм и размеров. Поддон для душа может быть квадратным, круглым, прямоугольным или овальным. Форму и размер подбирают с учетом площади помещения. Правильно выбранный сантехнический прибор обеспечивает удобство пользования. От формы поддона зависит конфигурация стенок. Изделия производят из следующих материалов:

Мраморные. Имеют привлекательный внешний вид, хорошо сохраняют тепло, дарят приятные ощущения при соприкосновении с кожей. Такие изделия хрупки, из-за чего они часто повреждаются на этапе установки

Все работы должны выполняться с осторожностью. Нередко сколы возникают и во время эксплуатации.
Чугунные

Отличаются устойчивостью, долговечностью, прочностью. Материал удерживает тепло, передаваемое ему потоками воды. Несмотря на малые размеры, чугунное основание отличается большим весом, что вызывает неудобства при транспортировке и установке.
Стальные. Имеют меньший вес, чем изделия из чугуна. Они быстро остывают, при падении струи воды слышен звук ее ударов о поверхность.
Акриловые. Поддон сохраняет тепло, он приятен на ощупь. Из-за хрупкости материала при установке изделие может повреждаться.
Квариловые. Производятся из акрила, усиленного кварцевой пылью, это придает сантехнике повышенную прочность.
Керамические. Такие модели нагреваются медленно. Они устойчивы к загрязнениям, агрессивным химическим веществам. Недостатком считается хрупкость, при падении твердых предметов керамика может повредиться.

Мраморный поддон.

Как проверить качество деталей?

Перед установкой кабины в ванной комнате, нужно убедиться в качестве комплектующих элементов. Для этого изделие предварительно собирают в просторном помещении и без использования герметика. Кабинки с керамическим поддоном монтируются с применением электролобзика.

Поддон: керамический, стальной или чугунный, акриловый (последний – на пике популярности).

У тонкого санфаянса много шансов расколоться или разбиться — смотрите на толщину.
Стальные поддоны поставляются на регулируемых ножках, с обработанным пенополиуретаном днищем и резиновыми прокладками под ним (чтобы струи воды не создавали грохота, встречаясь с поверхностью). Если подобной защиты нет, пользоваться душем будет неудобно.
Акрил нуждается в дополнительной опоре в виде системы опор, металлического каркаса или армирования днища стекловолокном. Проверьте наличие деталей, придающих жесткость конструкции.

Царапины и сколы на каркасе, а тем более разбитые детали – недопустимы. Протестируйте мелкие детали на предмет геометрического соответствия.

Стекло находится в упаковке, а в коробке не видно, осталось ли оно целым после транспортировки. Согласно стандартам для кабинок используется закаленное стекло толщиной не менее 6 мм, которых хватает для противостояния многим механическим воздействиям. Но для проверки встряхните коробку – если нет характерного шума битых стекол, значит, все нормально. Заказывать раздвижные стеклянные двери лучше на Almetagroup.

Существует две разновидности душевых боксов: открытые и закрытые

Указанные первыми — угловые, закрывают лишь частично зону душа, стенка, находящаяся с внутренней стороны, является основной стеной ванной комнаты, и располагаются в углу.

У вторых полностью закрыты как стороны, так и верх. Они, как правило, отличаются электрически сложным наполнением, вследствие чего работают различные гидромассажи, целительный напор воды.

Открытый, душевой гидробокс может располагаться как в углу, так и между двух постоянных стен и закрываться дверьми или же простой клееночной шторкой.

Большим плюсом этих простых кабинок, без сомнения, является их доступность для любого покупателя, но учтите, чтоих конструирование занимает больший строк при монтаже, так как необходимо будет обеспечение изоляции пола и стен от воды, которые с ним состыкуются.

Также нужно наладить в полу слив и соорудить поддон, цена его будет зависеть от того какой материал вы выберите.

Периодами вам нужно будет очищать поры кафеля на стенке ванной от мыла и брызг воды. Отметим, что моделей таких душевых огромное количество: от разнообразнейших форм поддонов и до всяческого вида дверей и створок.

От того, какой вид поддона выбран, и зависит размер, форма, месторасположение душевого бокса.

Плюсы и минусы душа из плитки

Хотя сегодня в магазинах сантехники можно подобрать обстановку под любой интерьерный стиль, самодельные душевые кабинки не теряют популярности. Основные причины – объемные габариты и внушительная стоимость действительно качественных фабричных изделий.

Бюджетные варианты чаще всего изготавливают из недорогого пластика и с дешевыми комплектующими, которые вскоре проявляют себя во всей красе в виде частых поломок. Часть из них можно устранить своими руками, а для ремонта отдельных элементов душ-кабины предстоит обратиться к мастерам.

Цветовое оформление пластиковых кабинок довольно скудное – чаще всего они выпускаются в белом или серебристом цвете, тогда как керамические элементы позволят оформить душевой уголок в одном стиле с ванной комнатой

Дополнительно многие кабинки комплектуются всевозможной электроникой – от радиоточки до парогенератора, световых эффектов и душа Шарко, необходимость которых весьма сомнительна, а вот стоимость сантехники они увеличивают ощутимо.

Кроме того, фабричные изделия изготавливаются по стандартной размерной линейке, которая не всегда подходит к малогабаритным комнатам в дачных домиках или квартирах старой застройки, где на счету каждый сантиметр.

Заводские кабинки требовательны к ровности поверхностей пола и стен, а при изготовлении самодельного душа эти погрешности можно устранить в процессе строительства

Поэтому самодельный душ из плитки имеет ряд преимуществ:

Надежность и простота – конструкция с облицовкой из керамики куда прочнее пластиковых стенок стандартных душевых кабин, поэтому прослужит долго.
Возможность создать оригинальный дизайн – помимо формы для самой кабинки можно поэкспериментировать и с ее оформлением, ведь ассортимент мозаики, плитки и керамогранита очень разнообразен.
Безопасность и экологичность – керамика не проводит электричество и не выделяет неприятных запахов (в отличие от некоторых видов пластика) .
Легкий уход – ухаживать за плиткой просто, она не желтеет, нетребовательна к моющим средствам и без труда очищается от известкового налета после жесткой воды и мыльных потеков.

Недостатков у плиточной кабинки не так уж и много (конечно, если ее монтаж выполнен по всем правилам и с соблюдением уклона). В основном отмечают плохую звукоизоляцию, которая решается укладкой дополнительного слоя под стяжку или установкой готового поддона.

Также многим кажется, что принимать душ, стоя на холодной плитке, не очень комфортно. Но на самом деле керамика быстро нагревается под теплым потоком, да и при желании под такую облицовку можно установить систему «теплый пол» и дополнительный теплоизолирующий слой.

Конструкция душевой кабины

Устройство конструкций для душа может быть разным. Их стоимость напрямую зависит от фирмы-производителя, качества и набора функций. Чаще всего приобретаются и устанавливаются угловые душевые кабины.

Они схожи по конструкции и состоят из определённых элементов:

крыши;
поддона;
боковых стенок;
задней панели;
вертикальных стоек;
двери;
экрана;
фартука.

Выбирая модели конструкции в магазине, рекомендуется обратить внимание на набор и качество деталей, а также на особенности комплектации. После доставки кабины домой следует проверить наличие всех деталей и их целостность

После доставки кабины домой следует проверить наличие всех деталей и их целостность.

Необходимые материалы и инструменты

Перед установкой душевой кабины своими руками необходимо приобрести дополнительные компоненты: гайки, саморезы, шайбы, острый нож, перчатки. Кроме этого, понадобятся следующие инструменты:

Силиконовый герметик.
Гибкие шланги.
Электродрель.
Строительный пистолет.
Уровень.
Разводной ключ.
Набор отвёрток.
Фум-лента или пакля.

Устанавливать душевые кабины следует только на ровные гидроизолированные поверхности.

Ошибки при монтаже, которых нужно избегать

Специалисты выделяют несколько типичных ошибок, которые чаще всего допускают неопытные сборщики. Итак, следует избегать:

Недостаточной герметизации конструкции, которая приводит к появлению влаги под душевой кабиной и протечкам. Проблема решается промазыванием стыков и соединений силиконовым герметиком.
Ошибок в расчете соотношения дна кабины и уровня канализационной трубы. Недочет ведет к слишком медленному сливу воды из поддона или даже ее застаиванию. Исправляется регулированием высоты ножек поддона.
Перепутывания направляющих, по которым двигаются дверцы. Если элемент, предназначенный для установки сверху, оказывается внизу и наоборот, дверца выходит из пазов. Она может упасть и разбиться. Для исправления недостатка необходимо переустановить профили.
Плохо выровненного поддона. Если конструкция выровнена недостаточно хорошо, она будет раскачиваться и похрустывать, когда внутрь встанет человек. Для решения проблемы необходимо отрегулировать высоту ножек поддона.

Многие владельцы квартир прощаются с традиционной громоздкой ванной и выбирают более компактную многофункциональную душевую кабину

Очень важно не только правильно выбрать оборудование, но и грамотно его установить

Проще всего пригласить специалистов, если же хочется осуществить монтаж самостоятельно, нужно внимательно ознакомиться с инструкцией и строго следовать всем ее пунктам. Это гарантирует качественную установку, после которой кабина прослужит своему владельцу долгие годы!

Как выбрать подходящую модель

При выборе поддона обращают внимание на такие характеристики:

Цвет. Большинство акриловых, керамических или пластиковых изделий выпускается в белом цвете. Некоторые производители предлагают интересные дизайнерские решения. Можно приобрести основание черного, серого или голубого оттенка. Оригинальная конструкция в цвете гармонирует с любым интерьером. Однако, на таких изделиях видны следы от мыла, их приходится чаще очищать от загрязнений.
Форму подбирают с учетом планировки помещения. Если кабина устанавливается в нишу, подходят только прямоугольные или квадратные модели. Использование мягкой шторы нецелесообразно, а дверь для круглого или овального поддона производят редко.
Тип сливной системы. Для глубокой модели подойдет сифон любого размера. Низкие изделия соединяют с сантехническими приборами широким патрубком. Сливное отверстие должно быть стандартным. В остальных случаях подобрать сливное устройство будет сложно.
Способ установки. Высокие модели снабжают регулируемыми ножками. Это упрощает установку. Низкие изделия не имеют ножек и декоративного экрана, поэтому перед монтажом следует сформировать пьедестал.
Наличие дополнительных приспособлений. Декоративная крышка закрывает сливное отверстие, что придает конструкции аккуратный внешний вид. Глубокие модели снабжают сиденьями. Эта деталь позволяет выполнять водные процедуры сидя.

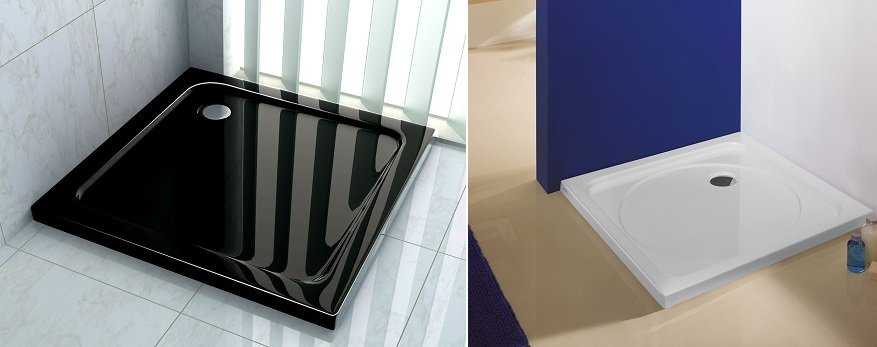

Поддон в двух цветах.

Инструкция по сборке поддона

Рассмотрим несколько популярных вариантов установки поддона для душа или душевых кабин. Каждый из них имеет свои особенности, хотя порядок выполнения действий обычно одинаков.

Вариант #1 – акриловая конструкция с усилением

Усиленный вариант душевого поддона подразумевает использование каркаса прочности. Каркасная рама обычно укрепляется в нижней части поддона за счёт специальных металлических шпилек. Такие шпильки одним концом вкручиваются в отверстия, расположенные по краям поддона, а на другой конец шпилек наворачиваются опорные «ножки».

Чуть выше опорных ножек, под днищем поддона ставятся каркасные металлические элементы. Их положение по вертикали и горизонтали можно регулировать гайками и фиксировать контргайками.

Собранный на раме и опорных ножках угловой сборник воды. Регулировать положение поддона по вертикали и горизонтали легко с помощь гаек, накрученных на шпильках

Оснащённый элементами усиления и опорными ножками поддон душевой кабины помещается на место дислокации. Путём вращения опорных ножек в ту или другую сторону добиваются выравнивания поддона по горизонту. Точность горизонта контролируют строительным уровнем.

Также следует выдержать заданный размер высоты установки поддона, чтобы обеспечить условия перепада уровня слива. Согласно требованиям, этот перепад должен составлять не менее 20 мм на 1 метр длины канализационной линии. Дальше останется только навесить декоративные панели.

Подобная технология сборки традиционно относится к душевым кабинам, где в комплекте используется акриловый сборник воды. Некоторые проекты стальных поддонов тоже могут предусматривать похожий монтаж, но не всегда.

Вариант #2 – монтаж стального поддона

Бытовые модели душевых кабин со стальным поддоном, как правило, выпускаются двух типов: мелкие по глубине (менее 300 мм) с габаритными размерами 800 х 800 мм или 900 х 900 мм и глубокие (более 440 мм) с габаритами только 800 х 800 мм.

Но требования на присоединение к сети канализации у них одинаковы. Таким образом, с точки зрения подводки канализации, глобальной разницы в монтаже стальных поддонов нет.

Другое дело сборка неглубокого и глубокого поддона из стали, с оглядкой на опорную составляющую. Глубокие конструкции с высоким бортом обычно наделяются опорными деталями – ножками (входят в комплект поставки).

Вариант #3 – сборка на самодельном фундаменте

А вот сборка неглубоких поддонов душевых кабин обычно ведётся на фундаменте либо на опорах, сделанных своими руками, так как комплектация опорами в этом случае не предусматривается.

Фундамент для стального поддона душевой кабины бывает кирпичным, каменным, блочным и т.п. В случае с опорами можно применить металлические детали (швеллеры, трубы, уголки).

Один из возможных вариантов подвода сливной линии для подключения к ней поддона душевой кабины. На практике могут применяться также другие варианты и схемы

Сборка на кирпичной кладке предусматривает точное определение границ контура стального поддона. По этому контуру, с небольшим отступом внутрь ( на 5-10 мм), выкладывают фундамент.

По мере выполнения кладки следует учитывать создание небольшого уклона в сторону приёмного отверстия канализации. Тонкостенные стальные сборники особой прочностью не отличаются.

Поэтому в таком варианте сборки следует усилить конструкцию дополнительным каркасом или выложить опорные столбики из кирпича непосредственно под точками с максимальной нагрузкой. Такой подход обеспечит защиту стального поддона от его деформации.

Кирпичный фундамент под стальной, чугунный и любой иной сборник душевой кабины. Простейшая технология кладки, с которой под силу справиться каждому домовладельцу

На поверхность кирпичного фундамента следует уложить качественный демпферный материал, например, ленту из жёсткой технической резины шириной в половину кирпича. Такими же демпферами оснащаются все дополнительные опорные элементы фундамента.

Дальше стальной сборник воды помещается на фундамент, выполняется сборка сифона с линией слива, после чего вся конструкция окончательно фиксируется. Обычно фиксация стального сборника для воды на фундаменте осуществляется цементным раствором. Если вы заинтересовались самодельным поддоном из плитки, рекомендуем прочесть подробную инструкцию по его сооружению, которая есть на нашем сайте.

Кабины для душа в интерьере

Модные современные интерьеры выгодно отличаются эргономичностью, легкостью и наличием свободного пространства. По этой причине дизайнеры разработали компактные и стильные душевые конструкции без поддона.

Тонкие, чаще прозрачные ограждения кабины монтируются на пол ванной комнаты, где сразу же устроен слив, благодаря чему практичный душевой бокс играет роль цельного элемента интерьера.

Бокс для душа без поддона используется для организации небольшой ванной комнаты и просторного помещения. Разнообразие моделей позволяет воплощать креативные дизайнерские идеи в оформлении интерьера.

Так как стенки кабины для душа обычно изготавливаются из тончайшего прозрачного пластика, конструкция выглядит воздушной и легкой

Важное достоинство душевого бокса без поддона – для его установки потребуется минимальное пространство

Душевая без поддона не только успешно справится со своим прямым предназначением, но и стильно преобразит интерьер ванной комнаты

В качестве перегородок душевой кабинки производители чаще используют прозрачное или органическое матовое стекло. После принятия душа на стеклянной поверхности не остаются следы от водяных капель.

Нюансы выбора и установки стекла для душевой рассмотрены в другой нашей статье.

В зависимости от особенностей интерьера ванной можно оборудовать душевую кабинку пластиковыми панелями, блочными стенками, стеклоблоками и т. д.

Создаст оригинальный интерьер душевой бокс с перегородками из двойного прочного стекла, внутри которого вмонтированы светодиоды или подсветка.

Душевая кабина с подсветкой часто используется современными дизайнерами. Оригинальная конструкция может играть роль акцентирующего элемента дизайна ванной

Чтобы душевая кабинка смотрелась стильно, требуется правильно подобрать материалы, поэтому для создания проекта есть смысл обратиться к дизайнерам.

Существенно улучшит дизайн бокса для душа нестандартное напольное покрытие. Пол кабинки покрывают керамической плиткой, которая необязательно должна соответствовать стилистике оформления стен и других поверхностей ванной комнаты.

Керамический пол душевого бокса, выложенный контрастной мозаикой – отличное решение для оформления современного интерьера. Перед началом облицовочных работ необходимо идеально выровнять поверхность

Оригинально смотрится пол в виде мозаики, украшенный рисунками или дополнительными декоративными элементами.

Особенности монтажа открытых кабинок

В отличие от закрытых систем, открытое оборудование закрепляется непосредственно на стены, поэтому перед установкой их необходимо тщательно выровнять. По этой же причине необходимо провести и выравнивание пола. Нужно знать, что дверцы кабинки закрепляются на стену стальными петлями, которые должны иметь возможность регулировки до 2 мм.

После выравнивания проводится полная гидроизоляция всех поверхностей, которая должна быть выполнена качественно. Для установки открытых устройств оптимально выбирать угол комнаты или нишу подходящих размеров.

Открытые душевые кабинки моно устанавливать прямо на пол. В этом случае предварительно монтируется наклонный слив в полу

Не нужно пытаться установить в открытой кабинке специальное оборудование, такое, как «тропический душ», «ароматерапия» или «турецкая баня». Оно не сможет работать в условиях отсутствия потолочной панели.

Еще одна особенность открытой кабинки заключается в том, что ее можно монтировать без поддона. В этом случае в полу комнаты обустраивается наклонный слив, оборудованный специальным сифоном-трапом. После чего выполняется стандартный монтаж кабинки, которая закрепляется к полу и стенам.

Подготовку устройства к монтажу начинаем с распаковывания отдельных элементов. Все они обычно упаковываются раздельно. При этом количество упаковочных мест зависит от модели и может варьироваться. Чаще всего вместе запаковывают только переднюю стенку изделия и две дверцы. Задние и боковые стекла раскладывают в отдельные упаковки, так же отдельно укладываются потолочная панель, поддон и задняя панель со всеми необходимыми комплектующими.

После того, как элементы душевой кабинки будут распакованы, еще раз проверьте комплектацию оборудования

Распакованные элементы укладываем на подложку, так мы защитим поверхности устройства от нежелательных повреждений. Со стеклянными панелями поступаем иначе. Они хрупкие, поэтому храним их строго в вертикальном положении, установив около стены.

В комплекте с кабинкой должна идти инструкция по сборке. Убедитесь, что в ней присутствует текст, написанный на русском языке. Если это не так, собрать оборудование будет достаточно сложно. Еще раз внимательно проверьте комплектацию устройства.

Дверки для душевой кабины

Если кабина прямоугольная, все решается более-менее просто: прямоугольник можно вырезать и из стекла в мастерской. Навесов для стеклянных дверей много, можно выбрать более удобный для вашего случая. Только заказывать двери идите с навесами: придется под них сверлить отверстия, и лучше всего их примерить.

Стекло желательно брать закаленное. Оно если и разобьется, то на мелкие осколки с тупыми гранями, которыми сложно пораниться. Но, скорее всего, осколки останутся висеть на пленке. Минус этого стекла — оно дорогое. Чтобы сэкономить, можно заказать обычное толстое — 5-6 мм, а дома оклеить его с двух сторон полимерной полупрозрачной пленкой. Повозиться придется, но эффект будет почти такой же как и с закаленным стеклом: осколки будут на пленке.

Самый простой, но недешевый вариант — в самодельную кабину для душа поставить дверки из стекла

Один момент: стекло перед нанесением пленки моют, потом обезжиривают. Пленку наклеивают на мокрое стекло. Так проще пузырьки воздуха выгонять, а еще двигать пленку какое-то время можно.

Если стеклянные двери вам не хочется, но нужны полупрозрачные, можно сделать их из поликарбоната, но не сотового, а листового. Придется найти подходящий мебельный профиль, сделать из него каркас и в каркас на герметик посадить поликарбонат. Для надежности можно и насквозь винтами с шайбами прикрепить.

Еще вариант — купить готовые двери. Есть они и стеклянные специально для кабин, а можно приспособить пластиковые складные «гармошкой», как в видео.

Порядок монтажных работ

Общий порядок действий четко изложен в инструкции, которая идет в комплекте поставки. Его необходимо внимательно изучить, чтобы не допускать ошибок. Однако, даже после прочтения инструкции, у многих пользователей остаются вопросы — как подключить душевую кабину к водопроводу и канализации в определенных условиях. Как лучше подсоединять коммуникации, что необходимо сделать в первую очередь.

Обычно инструкции составляются в расчете на подготовленных людей, и разъяснения некоторых мелочей или деталей в них нет. Поэтому следует рассмотреть поэтапно, как подсоединить душевую кабину к канализации и водопроводу самостоятельно, без привлечения посторонних людей.

Подготовка

Первым
действием должна стать тщательная подготовка. Необходимо удалить из ванной
комнаты все посторонние или незакрепленные предметы, продумать место установки
кабины с учетом всех правил и требований. Существенную помощь в этом окажет схема прокладки трубопроводов, которую рекомендуется
предварительно набросать для более детального проектирования монтажных работ.

Перед тем, как подключить душевую кабину к канализации, необходимо ее точно измерить. Чаще всего устройство поставляется разобранным, поэтому следует собрать его и определить габариты, участки подведения трубопроводов и прочие детали. Соединять элементы не следует слишком плотно, предварительная сборка не требует тщательного крепления всех узлов. Главной задачей станет определение, насколько высоко находится канализационный вывод. Можно ли установить кабину прямо на пол, или потребуется увеличивать высоту расположения точки слива путем создания подиума или подставки. Некоторые данные есть в инструкции, но предварительную сборку в любом случае рекомендуется выполнить, хотя бы, для определения правильности комплектации устройства. Решая, как подключить душевую кабину к канализации в частном доме, надо учесть особенности системы, обеспечить необходимый уклон и подготовить заземляющий контур.

Монтаж поддона

монтаж

Поддон
представляет собой род ванночки, на борта которой установлены боковые
ограждения. Он устанавливается на собственную регулируемую опорную конструкцию,
высота которой может быть изменена в некоторых пределах. Рассчитывать на
значительный подъем основания не следует, регулировка предназначена только для
настройки горизонтали и обеспечения правильного оттока воды. Сборка поддона
особой сложности не представляет, основная задача — обеспечить нормальную
высоту и неподвижность элемента.

Присоединение поддона к канализации и водопроводу

Рассмотрим,
как подключить душевой
поддон к канализации. Процедура выполняется в три приема:

прикрепить к отверстию в поддоне слив;
присоединить к нему сифон;
подключить к сифону гофрированную трубку, которая соединяется с канализационным лежаком.

Необходимо правильно подобрать сифон. Его форма отличается от обычного вида сифонов, которые устанавливаются на умывальник или кухонную мойку. Для душевой кабины используется плоский сифон, способный поместиться в ограниченном пространстве. Отказаться от него нельзя, иначе из сливного отверстия будет постоянно распространяться дурной запах из канализации. Гидрозатвор, который создается в сифоне, отсекает биогаз из системы и не дает ему проходить в жилые помещения. При покупке надо выбирать конструкции, предназначенные либо специально для душевых кабин, либо для подключения ванны.

2.Сборка прямоугольных душевых кабин Timo.

1 Этап. Сборка поддона

Так как поддон душевых кабин поставляется в собранном виде, то на этом этапе нам необходимо прикрутить к поддону слив или слив перелив(в зависимости от комплектации)

Вообще, на этом этапе следует снять переднюю декоративную панель, и поставить ее потом в конце сборки и проверки всех функций душевой кабины.

Слив следует прикручивать с использованием герметика,обработав его перед установкой с нижней стороны поддона.

Установка слива на поддон

Обычно, прямоугольный поддон идет со сливом переливом, вам еще нужно прикрутить сифон перелива.

Затем поддон следует подвинуть на место установки, и с помощью уровня и вращения ножек поддона, выровнять поддон со всех сторон в горизонтальной плоскости.

Выравнивание прямоугольного поддона

2 Этап. Сборка передней рамы

Для сборки передней рамы вам обязательно потребуется помощник. Ему нужно будет соединить под углом 90 градусов вертикальный и горизонтальные профиля, а вам необходимо будет вкрутить отверткой по два самореза с каждого края конструкции. Желательно вкручивать именно отверткой, чтобы не было перетягивания саморезов.

Затем необходимо вставить передние неподвижные стекла в горизонтальные боковые и центральные профиля.Для этого необходимо одеть резиновый уплотнитель, отрезав его необходимое количество ножницами, на стекло с края горизонтального профиля и с низу стекла.

После того, как вы вставите стекла в горизонтальные профиля, установите центральные профиля и прикрутите их с помощью саморезов.

3 Этап. Соединение передней рамы и торцевых стекол

Установите переднюю раму на поддон, вставьте с каждого края в пазы профилей передней рамы боковые профиля,а в них торцевые стекла. Если у вас на торцевых стеклах не установлен силиконовый уплотнитель, то установите его. Закрепите саморезами переднюю стенку, боковые профиля и торцевые стекла.

4 Этап. Сборка задней стенки.

Установите на поддон стекла задней стенки и центральную панель.

Соедините между собой болтами,центральную панель и задние стекла.

Затем, прикрутите заднюю стенку к стоящей на поддоне конструкции, а также к самому поддону. Для этого необходимо будет выровнять конструкцию по краям, и просверлить отверстия сверлом. Затем с помощью саморезов и шуруповерта закрепить всю конструкцию.

5 Этап. Установка крыши

Прикрутите на крышу тропический душ, динамик радио и вентилятор вытяжки. Также с внутренней стороны прикрутите декоративные заглушки.

Соедините шланг от смесителя через Г-образный уголок к тропическому душу.

Прикрепите всю конструкцию на душевой кабине к задней стенке с помощью саморезов.

6 Этап. Установка дверей.

На стекло дверей установите ручки и ролики, ролики с кнопкой регулировки устанавливаются снизу.

Затем, оденьте магнитные уплотнители и отсекатели воды.

Повесьте двери на душевую кабину, заведя вначале верхние ролики в пазы, а затем нижние ролики в пазы, нажав на кнопочки на роликах. Отрегулируйте двери, чтобы двери плотно закрывались, для этого надо покрутить регулировочные винты у роликов крестовой отверткой.

7 Этап. Окончание сборки.

На этом этом этапе, мы подключаем все коммуникации к кабине. Соединяем все шланги и провода между собой.

Затем, подвигаем кабину на место установки и подключаем к канализации, горячей и холодной воде, а также к электричеству.

Проверьте все функции кабины. После этого, переместите кабину на место установки. При помощи душа проверьте герметичность швов. При необходимости нанесите небольшое количество герметика по швам соединения.

Спустя 24 часа, после полного высыхания герметика, можно пользоваться душевой кабиной.

Как видите, ничего сложного в сборке душевых кабин Timo нет, самое главное соблюдать аккуратность и не спешить при сборке, и тогда у вас все получиться.
