Подключение душевой кабины к канализации и водопроводу: пошаговый инструктаж

Из чего состоит душевая кабина

Каждый производитель выпускает несколько видов конструкций для душа со своими особенностями, к примеру, аудиосистемой и пультом управления. Однако большинство душевых кабин имеют угловую форму и состоят из стандартного набора основных элементов:

• поддона с фартуком;
• задней панели;
• боковых стенок с вертикальными стойками;
• раздвижной двери;
• крыши.

Место для установки изделия

Размеры помещения и особенности планировки должны позволять обеспечить беспрепятственный доступ к узлам изделия, в противном случае установка будет невозможна. Внимательно изучите габаритные размеры гидромассажной кабины и определите возможность/невозможность её установки.

Установка гидромассажной кабины должна производится до монтажа другого оборудования.

Помещение для сборки кабины, а так же место для установки должно быть очищено от посторонних предметов, строительного  мусора и пыли, от чистоты места  во многом зависит качество сборки устанавливаемого оборудования.

Для проведения тех. обслуживания необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты, в связи с этим рекомендуется другое оборудование ванной комнаты устанавливать на расстояниях, указанных на рисунке выше.

В случае, если данные требования по месту установки изделия соблюдено не будет и другое оборудование будет установлено вплотную к изделию, то демонтаж и последующая установка этого оборудования для проведения тех.обслуживания производится за счет или силами Заказчика.

Сборка душевой кабины своими руками

Очень важно правильно выбрать место, где будет выполняться сбор душевой кабины. Дело в том, что для установки модели большого размера требуется много места

Поэтому рекомендуется собирать отдельные узлы в другом, более удобном помещении.

Инструменты для решения вопроса, как собрать прямоугольную душевую кабину, следует расположить в определенном порядке, чтобы до каждого из них можно было дотянуться без труда. Лучше всего для сборки конструкции пригласить помощника, так как некоторые работы затруднительно выполнить в одиночку. Например, при состыковке некоторых деталей требуется особая точность.

Пол в месте расположения кабинки должен быть ровным, прилегающие стены также рекомендуется проверить на предмет наличия отклонений от вертикали. Начинать решение вопроса, как собрать душевую кабину самостоятельно, рекомендуется с монтажа сливной системы. Если выбор сделан в пользу акрилового поддона для кабинки, то места стыков промазывают прозрачным герметиком (прочитайте: «Как установить душевую кабину – последовательность установки, правила монтажа»).

Далее на полу размещают каркас из стального профиля. В качестве подпорок для этой конструкции можно использовать обычный строительный кирпич или залить бетонные подпорки.

На следующем этапе пошаговой сборки душевой кабины выполняют монтаж шпилек для ножек поддона. В специальные отверстия каркаса вставляют шпильки и очень плотно закручивают их в пазах поддона кабинки. Следует помнить, что от расположения шпилек зависит надежность собираемой конструкции. Поэтому необходимо, чтобы вес душевой кабинки распределялся по всей площади стального каркаса.

На короткой части каркаса имеется специальная гайка, которая прочно приварена к стальным элементам. В нее вставляют центральную ножку, вкручивают ее, ставят гайку, контршайбу и еще одну гайку. Все крепежные элементы достаточно прочно закручивают.

После монтажа центральной ножки, выполняют аналогичные действия с остальными. Затем поддон с каркасом перемещают на место основного расположения и устанавливают, проверяя ровность с помощью строительного уровня. Точность установки особенно значима для неглубоких поддонов, в этом случае требуется строгое соответствие инструкции по монтажу с соблюдением определенных углов наклона. Поддоны в виде ванны, строгой точности не требуют, поэтому достаточно ровно выставить конструкцию по горизонтали.

Далее, согласно последовательности сборки душевой кабины, проверяют работоспособность и герметичность сифона, важно проверить отсутствие протеканий. Проверку выполняют по определенной схеме: закрывают отверстие для слива грязной воды и наполовину заполняют поддон водой

Примерно через 30 минут приступают к осмотру конструкции, стараясь выявить места протечек и микротрещины. При отсутствии дефектов окончательно затягивают гайки и фиксируют их положение. Используя гибкий шланг, подключают поддон к системе слива. Стоит заметить, что часто делают и самодельные поддоны. Почитайте, как сделать душевой поддон, если вам это интересно.

После этого можно начинать сборку каркаса душевой кабины, монтировать стенки, шторки и остальное оборудование. В большинстве случаев элементы каркаса выполнены из алюминия, что предотвращает образование очагов коррозии от постоянного контакта с водой. Каждая сторона каркаса собирается отдельно, в соответствии с рекомендациями производителя.

Места соединения элементов каркаса нужно обработать с внешней стороны акриловым составом для уплотнения. С внутренней стороны эти участки обрабатывают прозрачным санитарным герметиком. Для сборки квадратной душевой кабины недорого типа, в качестве крепежных элементов используются саморезы по металлу. Чтобы обеспечить прочность и долговечность соединений, рекомендуется вместо них взять болты, гайки и шайбы соответствующего размера.

Закручивая крепежные элементы, не стоит сильно затягивать резьбу. Окончательную фиксацию крепежа выполняют только после полной проверки работоспособности душевой кабинки. После окончательного монтажа герметизируют швы, места стыков, и начинают сборку каркасных профилей.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Основные сложности при установке

В комплекте к каждой модели сантехнического оборудования прилагается инструкция по сборке душевой кабины. Инструкция подробно, шаг за шагом описывает процесс сборки прибора, но часто умалчивает о сложностях, с которыми может столкнуться неопытный мастер.

Принимаясь за монтаж кабинки, нужно быть готовым к следующим нюансам:

1. Сборка душевой кабины должна производится на абсолютно ровный пол. Поэтому перед началом работы пол в ванной обычно вскрывают, а затем заливают стяжкой, выставляя его по лазерному уровню. Если пол в санузле неровный, то качественно установить душевую практически невозможно.
2. Правильно выбрать место, куда выполняется установка душевой кабины, самостоятельно довольно сложно. Ведь этот сантехнический прибор размещают в непосредственной близости не только от канализации и водопровода, но также рядом с вытяжкой и электропроводкой. Чем дальше место монтажа от коммуникаций, тем сложнее его подключать.
3. Для подключения кабины обязательно используют проточные водяные фильтры тонкой или грубой отчистки. Фильтр готовит воду к поступлению в прибор, очищает ее от примесей, чтобы душевая служила как можно дольше.
4. Для установки душевой требуется качественная гидроизоляция. Причем опытные сантехники рекомендуют изолировать не только пол, но и прилегающие стены.

Выбор душевой кабины

При выборе подходящей модели каждый покупатель основывается на своих желаниях и бюджете

Также важной деталью являются опции и внешний вид.. Душевые кабины принято делить на три вида:

Душевые кабины принято делить на три вида:

1. Простые уголки. Это самый простой и дешевый вариант, который можно встретить в магазине. Чаще всего у моделей отсутствует крыша, а вместо боковых стенок используются стены ванной комнаты. Монтаж такой конструкции максимально простой, пользоваться уголком можно только для принятия душа.
2. Простые кабины. Вариант дороже, уже имеет собственные стенки. Часто модели имеют форсунки с функцией контроля напора воды. Можно принимать не только душ, но и пользоваться гидромассажем.
3. Многофункциональные боксы или кабинки. Самые оснащенные модели. Опционально могут иметься: генерация пара, радио, подсветка функции тропического дождя, создание условий бани и так далее. Количество дополнительных опций напрямую повлияет на сложность монтажа кабинки.

Кроме функционала деление может производиться в зависимости от применяемых материалов. Для поддона используют пластик, сталь, акрил или чугун.

Поддон из камняИсточник gidpovode.ru

Для дверей – стекло, пластик. Тип открытия дверей также имеет разделение на:

• распашные;
• двустворчатые;
• складывающиеся;
• раздвижные.

Основным фактором выбора габаритов душевой кабины является доступная площадь в ванной комнате.

Сборка стенок кабины

Перед монтажом боковых и задней стенок на их поверхность в соответствующие технологические отверстия крепятся дополнительные устройства. Для крепления зеркала нежелательно пользоваться разводным ключом. Крепление панели, к которой фиксируются дозаторы жидкостей, выполняется болтами и гайками, которые можно закрутить отверткой. При установке на нее дозаторов, их вводят сверху вниз, пока не появится характерный щелчок.

Кроме этой панели на стенки кабинки крепят:

• полочки для хранения необходимых для принятия водных процедур принадлежностей;
• кронштейн, поддерживающий ручной душ;
• крепление для ножного массажного устройства;
• уголок, предназначенный для соединения гибкого шланга с ручным душем;
• планка в области спины, на которую выведены гидромассажные форсунки для массажа поясницы.

Сборка стенок душевой кабинки

Использование в местах креплений прокладок из силикона предохраняет изготовленные из стекла панели от механического воздействия металлических деталей крепежа. Стенки кабины крепятся к поддону поочередно с обязательным нанесением на соединяемые участки силиконового герметика. Для крепления панелей с алюминиевым каркасом используются саморезы, закручиваемые с внутренней стороны устройства. В некоторых моделях для фиксации панелей применяются специальные пластиковые скобы защелкивающегося типа. В этих изделиях перед размещением панелей на них надевают уплотнительный контур из силикона.

Совет. Как только будет выполнена установка стенки, закрывающей обратную сторону кабинки, можно приступать к подводу воды. Для присоединения к водопроводу применяются шланги, для крепления которых используются хомуты. Когда монтаж всех требующихся подводок будет завершен, необходимо дополнительное протягивание хомутов для предотвращения протечек.

Рекомендации по эксплуатации

Микроклимат в типовой ванной комнате любого многоэтажного дома далек от идиального: высокая влажность при весьма посредственном воздухообмене. Однако такие условия прекрасно подходят для жизнедеятельности и распространения плесени, следы которой можно увидеть на стыках конструктивных элементов и в пазах фурнитуры. «Масла в огонь» добавляют известковые разводы, появляющиеся на поверхностях кабинки и сантехнических приборов из-за использования в санузле воды низкого качества. Все это, в совокупности с высокой нагрузкой от ежедневного использования, портит внешний вид и сокращает время службы  душевого бокса. Грамотный уход за кабинкой позволит не только на долго сохранить привлекательный внешний вид, но и значительно продлит ее срок эксплуатации.

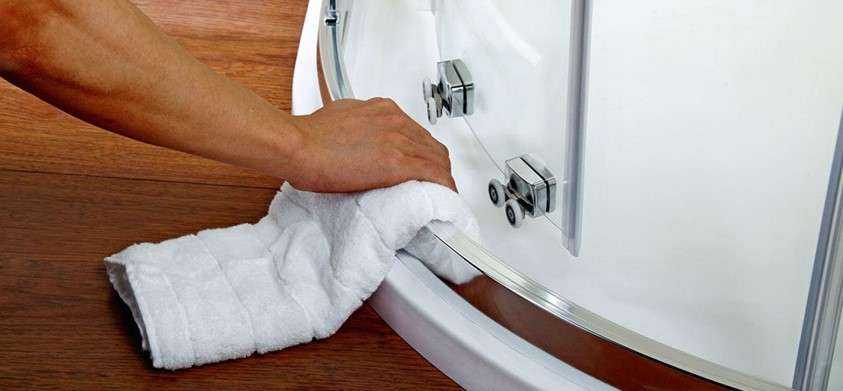

Уход за дверями и ограждением

Ограждение из закаленного стекла обладает высокой прочностью, стойкостью к механическим повреждениям (царапинам). Уход за стеклянными элементами кабинки несложен: после использования поверхности следует ополоснуть и насухо протереть салфеткой. Задачу по уходу за стеклянным ограждением облегчает обычный глицерин, который является отличным средством, отталкивающим воду. Отсутствие капель воды на стеклянной поверхности позволит избежать появление извествого налета.

• Грамотный уход за пластиком и полимерными материалами заключается в регулярном применении специальных химических средств, которыми обрабатываются поверхности кабинки после каждого использования.
• Душевой угол с декоративным покрытием кафельной плиткой не требует особых мер по уходу. Единственное слабое место данного материала – это стыки. Затирка в швах имеет пористую структуру, благодаря которой происходит компентация при температурной деформации материала. Обратная «стороноа медали» — это быстрое загрязнение, появление известковых разводов и колоний плесени в стыках кафельной плитки.

Решается проблема регулярной обработкой межплитоочных швов специализированными спреями или чистящими средствами-концентратами.

Очистка поддона

Грамотный уход за поддоном заключается в регулярном удалении в его поверхности грязи, пены и влаги. Рекомендаци по обработке душевого поддона  зависят от материала, из которог он произведен. На сегодняшний день наиболее распространенными материалами являются:

• акрил;
• искуственный камень;
• натуральный камень;
• сталь с эмалевым покрытием.

Основное правило по узоду за акриловыми поддонами – никаких абразивов. Для чистки достаточно с помощью распылителя или губки нанести на акриловую поверхности специализированное средство, а через некоторое время (указано производителем на упаковке) промыть теплой водой.

Поддоны из искуственого камня не переносят абразивных частиц, моющих средств в состав которых входят кислоты, щелочи, ацетон, хлорный метилен. Для чистки такого материала лучше использовать специализированную химию или воспользоваться следующим советом: во время уборки  следует заполнить подон водой с добавлением средства от накипи, оставить на 20-30 мин, после чего поверхности промыть чистой водой и насухо протереть. Ежедневное обслуживание заключается в протирке поверхности средством для мыться посуды или мыльным раствором.

Для чистки природного камня лучше использовать профессиональную химию или домашнее средство, изготовленное на основе чистой воды и небольшого количества PH-нейтрального мыла. А практике отлично показал себя раствор воды с аммиаком.

Эмаливые поддоны прекрасно переносят сильнодействующую химию с достаточно агрессивными составами. Единственное, чего боится покое покрытие – это механических повреждений, которые можно нанести при использовании крупнозернистых абразивов.

Самодельные поддоны с декоративным покрытием плиткой, статичны к сильнодействующим растворам и абразивам. Идеально удалают жир, грязь и известковый налет моющие средства, содержащие в соем составе кислоты. Алгоритм чистки следующий: нанесите состав на кафель, тщательно протрите поверхности губкой или щкткой, смойте пену чистой водой и удалите остатки влаги чистой салфеткой.  Для обработки швой можно применять специализированные средства или использовать пароочиститель. Пар размягчит налет, который можно легко удалить обычной губкой.

Больше информации о чистке душевых боксов можно получить из видео:

Ошибки при монтаже, которых нужно избегать

Специалисты выделяют несколько типичных ошибок, которые чаще всего допускают неопытные сборщики. Итак, следует избегать:

• Недостаточной герметизации конструкции, которая приводит к появлению влаги под душевой кабиной и протечкам. Проблема решается промазыванием стыков и соединений силиконовым герметиком.
• Ошибок в расчете соотношения дна кабины и уровня канализационной трубы. Недочет ведет к слишком медленному сливу воды из поддона или даже ее застаиванию. Исправляется регулированием высоты ножек поддона.
• Перепутывания направляющих, по которым двигаются дверцы. Если элемент, предназначенный для установки сверху, оказывается внизу и наоборот, дверца выходит из пазов. Она может упасть и разбиться. Для исправления недостатка необходимо переустановить профили.
• Плохо выровненного поддона. Если конструкция выровнена недостаточно хорошо, она будет раскачиваться и похрустывать, когда внутрь встанет человек. Для решения проблемы необходимо отрегулировать высоту ножек поддона.

Многие владельцы квартир прощаются с традиционной громоздкой ванной и выбирают более компактную многофункциональную душевую кабину

Очень важно не только правильно выбрать оборудование, но и грамотно его установить

Проще всего пригласить специалистов, если же хочется осуществить монтаж самостоятельно, нужно внимательно ознакомиться с инструкцией и строго следовать всем ее пунктам. Это гарантирует качественную установку, после которой кабина прослужит своему владельцу долгие годы!

Особенности сборки закрытых конструкций

Для конструкций закрытого типа используется аналогичная пошаговая инструкция по сборке душевой кабины, что и в случае с открытым вариантом, но есть несколько незначительных особенностей.

Каждая стенка закрытой конструкции собирается отдельно, к поддону она крепится в собранном виде. Сначала устанавливают и фиксируют задние конструкции, в них встроены форсунки для гидромассажа. Гидромассажное оборудование необходимо правильно подключить к электропитанию и системе горячего и холодного водоснабжения. Затем приступают к установке и закреплению лицевой части душевой кабины.

Монтаж должен осуществляться в полном соответствии с правилами техники безопасности. При подключении гибких шлангов душевой кабины к системе горячего и холодного водоснабжения, нужно добиваться высокой плотности и качества соединения.

Установка глухих частей закрытой душевой кабинки выполняется по другой схеме. При этом в большинстве случаев процесс сопровождается использованием дополнительных элементов из алюминиевого профиля. Глухое прозрачное стекло примеряют на каркасе и делают отметку места прохождения дополнительного усилительного элемента. Этот профиль одновременно выступит в качестве ребра жесткости душевой кабины.

Процесс сборки и подключения душевой кабины закрытого типа следует осуществлять в строгом соответствии с инструкцией от производителя, как собрать душевую кабину пошагово.
