Отсутствие вентиляции в канализационной системе приводит к возникновению вакуума при сливе больших объемов воды. Монтаж фанового стояка занимает от 1 до 2 дней, а стоимость материалов остается доступной для большинства владельцев жилья. Понимание того, что будет если не установить вентиляцию канализации, позволяет избежать серьезных проблем с сантехникой и здоровьем. Правильный подход к устройству системы гарантирует отсутствие неприятных запахов в доме.
Основы функционирования фановой системы
Понимание принципов работы фановой трубы базируется на физике вакуума. Когда стоки перемещаются по трубам, за ними создается зона пониженного давления. Если воздуха для компенсации недостаточно, система начинает забирать его через ближайшие доступные точки — сифоны раковин, ванн и унитазов. Это приводит к срыву гидрозатвора, когда вода из сифона высасывается, открывая прямой путь газам из септика или городской сети в помещение.
Сложность установки оценивается как средняя, так как основные работы связаны с проходом через перекрытия и кровлю. Общее время выполнения всех этапов обычно не превышает двух суток при наличии всех материалов.

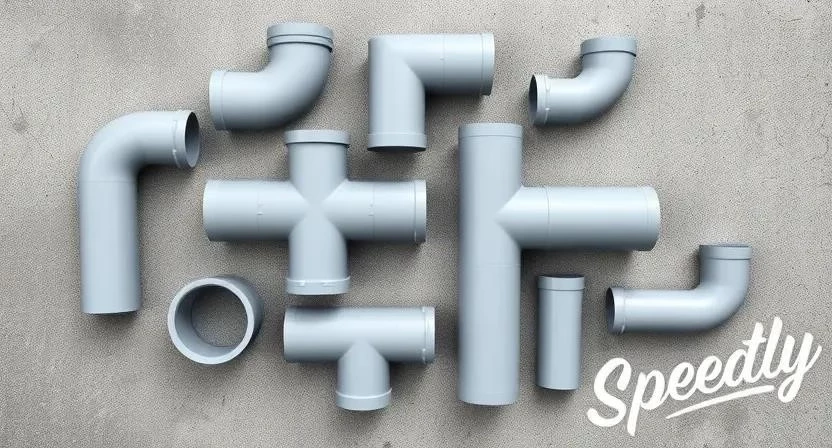

Перечень требуемых комплектующих
Для реализации проекта потребуются следующие элементы:
- Канализационные трубы ПВХ соответствующего диаметра;
- Отводы и колена для изменения направления стояка;
- Соединительные муфты;
- Резиновые уплотнительные кольца для герметичности;
- Кровельная проходка (флэшинг) для защиты от протечек;
- Крепежные хомуты для фиксации труб к стенам;
- Специальный герметик для наружных работ;
- Защитный колпак-дефлектор.
Примерный расчет материалов представлен в таблице:
| Материал | Количество | Расход на м2/пог.м | Цена за ед. | |
|---|---|---|---|---|
| Труба ПВХ 110 мм | 3 шт. | 1 шт. на 3 м | 800 руб. | 2400 руб. |
| Отвод 45 градусов | 2 шт. | по потребности | 250 руб. | 500 руб. |
| Кровельный проход | 1 шт. | 1 шт. на выход | 1200 руб. | 1200 руб. |
| Хомуты крепления | 5 шт. | 1 шт. на 1.5 м | 100 руб. | 500 руб. |
| Герметик кровельный | 1 туба | 100 мл на узел | 600 руб. | 600 руб. |
Инструментарий для проведения работ
Комплект инструментов должен включать оборудование для сверления, резки и замера:
- Перфоратор — создание отверстий в бетонных перекрытиях;
- Ножовка по пластику — ровный рез труб ПВХ;
- Уровень — контроль вертикальности стояка;
- Рулетка — точный замер траектории;
- Герметик — обеспечение гидроизоляции кровли;
- Лестница — доступ к крыше здания;
- Наждачная бумага — зачистка краев труб после реза.
Меры безопасности: При работе на крыше обязательно используйте страховочный пояс. Сверление перекрытий проводите в защитных очках и респираторе.
Организация рабочего пространства
Сначала определяют оптимальную траекторию прохождения трубы от основного канализационного стояка до выхода на крышу. Важно обеспечить максимально прямой путь, чтобы избежать лишних изгибов, которые могут затруднить вентиляцию. Доступ к узлам стояка и кровле должен быть полностью расчищен от строительного мусора и мебели.
Внутренние отделочные материалы в зонах прохода труб закрывают защитной пленкой. Это предотвращает загрязнение стен и пола пылью при сверлении отверстий в перекрытиях.
Техническая подготовка оснований
Разметка отверстий выполняется строго по вертикальной оси. Сначала отмечается точка выхода на кровле, затем с помощью отвеса или лазерного уровня переносится точка на каждый этаж и в подвал. Сверление производится коронками подходящего диаметра с небольшим запасом для монтажа уплотнителей.
Обработка краев отверстий включает удаление бетонной крошки и зачистку заусенцев. Проверка соосности всех точек гарантирует, что фановая труба встанет ровно без использования дополнительных углов. Из личного опыта: однажды я промахнулся с разметкой в чердаке на 5 сантиметров, из-за чего пришлось пересверливать отверстие в стропилах, чтобы труба вошла в кровельный проход без перекоса.
Алгоритм установки вентиляции
Процесс монтажа разделен на последовательные этапы:
- Выбор места для установки фановой трубы с учетом кратчайшего пути к кровле.
- Подбор диаметра трубы согласно нормам (обычно соответствует диаметру основного стояка).
- Монтаж основного стояка в нижней части системы.
- Соединение труб с использованием фитингов и уплотнителей.
- Прокладка трубы через подготовленные отверстия в перекрытиях.
- Фиксация трубы хомутами к несущим стенам.

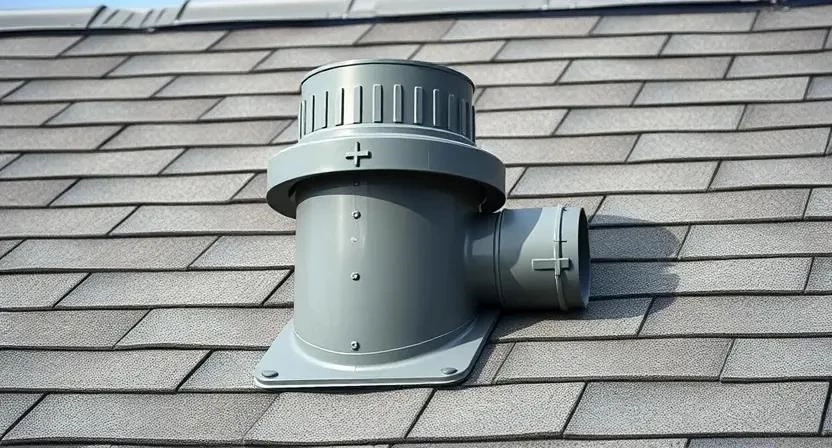

- Установка кровельного проходного элемента для защиты от осадков.
- Герметизация примыкания проходки к кровельному материалу.
- Установка защитного колпака (дефлектора) на верхнем конце трубы.
- Проверка системы на герметичность и проходимость воздуха.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и сверление | 4-6 часов | Требуется точность соосности |
| Сборка стояка | 3-5 часов | Проверка плотности соединений |
| Монтаж на кровле | 2-3 часа | Работа с герметиком и проходкой |
| Установка колпака | 1 час | Фиксация дефлектора |
| Финальный тест | 1 час | Проверка сливов всех приборов |
Технологические особенности монтажа
Особое внимание следует уделить температурному расширению пластика. Трубы ПВХ могут менять размер при перепадах температур, поэтому в хомутах оставляют небольшой зазор. Правильный уклон в горизонтальных участках (если они есть) должен составлять 2-3 см на метр, чтобы конденсат стекал вниз в общую систему стоков.
Высота вывода трубы над кровлей должна быть достаточной, чтобы исключить попадание снега внутрь или застой воздуха. Рекомендуется использовать трубы одного производителя для обеспечения полной совместимости марок и идеальной посадки уплотнителей.
Типичные промахи при установке
Чаще всего новички допускают следующие ошибки:
- Выбор слишком малого диаметра трубы, что ограничивает приток воздуха.
- Отсутствие качественной герметизации в месте выхода на крышу, что ведет к протечкам.
- Установка вакуумного клапана вместо полноценного стояка в больших домах.
- Неправильное расположение трубы, создающее лишние изгибы.
- Игнорирование установки защитного колпака, из-за чего в трубу попадает мусор.
Из личного опыта: установил вакуумный клапан в санузле с высокой нагрузкой, но запах из канализации все равно пробивался, так как клапан не справлялся с объемом воздуха при одновременном сливе ванны и унитаза. Пришлось переделывать систему и выводить фановую трубу на крышу.
Смета на устройство системы
Финансовые затраты зависят от того, выполняется ли работа самостоятельно или силами специалистов.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 5500 руб. | 6000 руб. | 500 руб. |
| Работа по монтажу | 0 руб. | 7000 руб. | 7000 руб. |
| Расходники (герметик и т.д.) | 1000 руб. | 1200 руб. | 200 руб. |
| Аренда инструмента | 500 руб. | 0 руб. | -500 руб. |
| 7000 руб. | 14200 руб. | 7200 руб. |
Эксплуатация и обслуживание
После завершения работ необходимо регулярно проводить очистку колпака от скопившегося мусора, листьев и снега зимой. Засорение верхней части трубы может привести к снижению эффективности вентиляции. Проверка герметичности швов и состояния кровельной проходки рекомендуется раз в год перед началом осенних дождей.
Срок службы системы из ПВХ труб при правильном монтаже составляет более 50 лет, так как материал не подвержен коррозии и воздействию агрессивных стоков.
Варианты замены фановой трубы
Существуют альтернативы в виде вакуумных клапанов (аэраторов). Это устройства, которые пропускают воздух в систему при создании вакуума, но блокируют выход газов в помещение. Их можно использовать в случаях, когда вывод трубы на крышу технически невозможен или запрещен.
Из личного опыта: применил вакуумный клапан в маленьком гостевом туалете, где доступ к кровле был закрыт бетонной плитой. Система работала исправно около года, после чего потребовалась замена мембраны клапана.
| Характеристика | Фановая труба | Вакуумный клапан |
|---|---|---|
| Надежность | Высокая | Средняя |
| Сложность монтажа | Высокая | Низкая |
| Обслуживание | Минимальное | Требует замены |
| Эффективность | Максимальная | Ограниченная |
| Стоимость установки | Выше | Ниже |
Часто задаваемые вопросы
Можно ли вывести вентиляцию в чердак?
Нет, это приведет к распространению канализационных газов и сероводорода в жилом или техническом помещении, что опасно для здоровья.
Почему пахнет из раковины, если вентиляция есть?
Причиной может быть пересыхание гидрозатвора из-за долгого простоя или засорение самой фановой трубы.
Какой диаметр трубы выбрать для частного дома?
Обычно используется труба диаметром 110 мм, что соответствует основным параметрам канализационного стояка.
Можно ли объединить вентиляцию канализации с общей вытяжкой?
Категорически запрещено, так как запахи из канализации будут распространяться по всему дому через систему вентиляции.
Что такое срыв гидрозатвора?
Это процесс высасывания воды из сифона из-за разности давления, в результате чего исчезает водяная пробка, сдерживающая газы.
Поможет ли установка сифона без вентиляции?
Сифон создает затвор, но без вентиляции его будет постоянно срывать вакуумом, и запах все равно появится.
Как часто нужно проверять фановый стояк?
Рекомендуется проводить визуальный осмотр и проверку герметичности раз в год.
