Перенос полотенцесушителя в ванной на другую стену: инструкция

Пошаговая инструкция — как перенести стояк ГВС

После того, как составлен проект и произведено согласование предстоящих работ в УК, БТИ и прочих ответственных организациях, наступает время непосредственного выполнения работ. Рассмотрим порядок действий при переносе стояка ГВС.

Инструменты и материалы

Необходимо приготовить следующие инструменты и материалы:

• Болгарка для резки старого стояка и нарезки новой трубы.
• Газовый или разводной ключ для установки запорной арматуры на отводе.
• Фитинги (минимальный набор — 4 угловых и 1 тройник для отвода).
• Шаровый или вентильный кран.
• Сантехнический лен, лента ФУМ или иной уплотнительный материал.

Кроме этого, могут потребоваться инструменты для изготовления отверстия в стене, углублений в полу. Необходимо учесть, что изготовление углублений в потолочной плите запрещено. Так как это ослабляет ее конструкционную прочность.

Подготовка и согласование работ

Это самые первые действия, которые выполняются до начала всех работ. Составляется проект со схемой расположения коммуникаций до и после переноса. Это ответственная часть работ, которую рекомендуется поручить знающим и опытным специалистам.

Они смогут сразу отбросить все заведомо невозможные или запрещенные варианты, выполнять проект по всем правилам.

С готовым проектом надо обратиться в УК. После получения их визы идут в БТИ, где надо будет внести изменения в план квартиры. Последним этапом станет отдел архитектуры, где на проект ставится штамп «к исполнению». После этого можно приступать к работам.

Демонтаж старого

Перед началом работ надо обратиться в УК для отключения водоснабжения. Это платная услуга.

Кроме того, надо указать, сколько времени займут работы, чтобы не создавать лишних неудобств жителям подъезда.

После того, как вода будет отключена, надо открыть все краны ГВС и слить остатки воды из стояка.

После этого отмечают места резки (обычно под потолком и у пола), и отрезают стояк вместе с отводом. Старую трубу сразу убирают, чтобы не мешалась в помещении.

Подготовка подводов

Следующим этапом станет подготовка подводов. Это нарезка участков новой трубы, 2 коротких горизонтальных отрезка (они определяют расстояние, на которое будет смещен стояк) и вертикальный участок, представляющий собой стояк.

Кроме этого, вертикальный участок, возможно, придется разрезать и вставить в него тройник для отвода на квартирную тупиковую линию подачи ГВС.

Этот этап не обязателен, поскольку иногда отвод вваривают непосредственно в стояк без использования фитингов (например, при монтаже труб из нержавеющей стали).

Фитинговые соединения

Фитинги — это элементы, обеспечивающие отвод, изгиб или иное изменение направления труб.

Они полностью соответствуют размерам труб, что позволяет создавать надежные и герметичные соединения.

При переносе стояка используются угловые отводы и тройник. Углы присоединяются к потолочному и напольному отрезкам трубы.

Затем привариваются горизонтальные отрезки труб, к которым присоединяют еще одну пару угловых фитингов. После этого устанавливается вертикальная часть с отводом (тройником).

Установка входной арматуры

Входная арматура определяет границу ответственности — со стороны стояка остается общедомовое оборудование, а после вентиля — собственность владельца жилья.

Установка запорного крана производится только на отводе от стояка (горизонтальный участок, ведущий к сантехнике). Монтаж вентилей на самом стояке запрещен.

Используются вентильные или шаровые краны. Второй вариант предпочтительнее, поскольку эти устройства значительно эффективнее и долговечнее.

Когда надо быстро перекрыть воду, они намного удобнее. Кроме того, шаровые краны реже выходят из строя, чего нельзя сказать о вентильных конструкциях.

Подключение к разводке

Подключение стояка к разводке производится после завершения монтажа всех элементов, включая запорную арматуру ввода.

Горизонтальная квартирная разводка подключается к шаровому крану (или к счетчику расхода ГВС, если он установлен сразу после крана).

Этот этап является завершающим, после него работы считаются завершенными.

После присоединения разводки подают воду (открывают вентиль в подвале) и осматривают стояк.

Слесаря из УК, открывшего воду, пока не следует отпускать, так как возможно обнаружение протечек, требующее повторного отключения и устранения недостатков. Если проблем не возникает, стояк сдается в эксплуатацию.

Общие рекомендации и правила

При монтаже полотенцесушителя учитываются стандарты, описанные в нормативах СНиП:

1. Верхняя перекладина нагревательного прибора располагается на высоте, досягаемой рукой взрослого человека. Рекомендуется размещать секции нагревателя на высотах от 900 до 1700 мм (значение нижнего порога зависит от конфигурации изделия).
2. Если производится монтаж U-образного элемента, то нижнее колено располагается на высоте не менее 1100 мм от напольного покрытия.
3. При установке нагревателя М-образной конфигурации расстояние от пола до нижней секции не должно быть менее 900 мм.
4. Металлический корпус теплообменника, изготовленный из стали, должен выдерживать давление не менее 7,5 атм. Напор воды в магистралях зависит от этажности здания и расстояния от дома до насосной станции или котельной. Следует учитывать, что в ночное время давление возрастает из-за пониженного расхода воды жильцами.
5. При подборе сушилки для полотенец учитывается размер ванной комнаты. Для помещений с уменьшенными габаритами требуется нагреватель с небольшими габаритами (например, модели с U- или S-образной конфигурацией). Диаметр нагревательного элемента должен соответствовать габаритам магистралей водоснабжения.
6. Рекомендуется обеспечить зазор между магистралями и стеной в пределах от 35 до 55 мм. Подводящий трубопровод обустраивается под наклоном 2-3°, обеспечивающим автоматическое удаление воздушных или паровых пробок.

М-образный нагреватель.

Этапы проведения работ

Чтобы перенести полотенцесушитель необходимо:

1. Выполнить подготовительные работы. Сначала перекрывается вода в квартире. Затем отключается подача горячей воды на подъезд. Желательно, чтобы эту работу выполнял сантехник управляющей компании. Только он знает, как отключить один стояк, не нарушив водоснабжение дома. Весь процесс занимает около полутора часа. Чтобы с соседями сохранить хорошие отношения, стоит заранее предупредить, что планируется установка полотенцесушителя.
2. Подготовить место размещения оборудования. Лучше размещать над стиральной машинкой. М-образный вырез устанавливают на высоте 90 см от пола, а U-образный – 110 см.
3. Демонтировать ненужное оборудование. Болгаркой срезается полотенцесушитель над унитазом. Оставляются отрезки достаточной длины для соединения с новым трубопроводом. Если на приборе присутствуют соединения с резьбой, их просто откручивают.
4. На отверстия крепления поставить соединители, тройники подходящего диаметра.
5. Смонтировать перемычку – байпас, которая содействует беспрепятственной работе системы при перекрытии отсекающих кранов. Для ее изготовления используется труба меньшего диаметра, нежели основная. По обеим сторонам располагают запорные краны. Один из кранов шарового типа с оборудования монтируется на байпас. Теперь спокойно можно делать ремонт или замену прокладок.
6. Нарастить длину из труб к новому месту положения обогревателя. Понадобятся гидротехнические расчеты по расположению труб для прогрева устройства до нужной температуры. Чтобы установить полотенцесушитель используются полипропиленовые армированные трубы, относящиеся к категории «отопительные». Диаметром не меньшим, нежели исходные трубы. Поскольку трубы, на которых есть продольный сварной шов, не выдерживают длительной эксплуатации, предпочтительнее приобретать полотенцесушители из цельнотянутой бесшовной трубы. Установка производится на одном уровне, дабы избежать образования пробки из воздуха. Укладка проводится по горизонтали с незначительным уклоном перед прибором. Прокладку трубопровода осуществляют по стене или трубу скрывают декоративным покрытием. От второго способа ванная комната только выиграет.
7. Аккуратно и ровно наметить места крепления обогревателя. Дрелью просверлить отверстия, вбить дюбеля, закрепить кронштейны, повесить обогревательный прибор.
8. Полотенцесушитель над ванной подсоединить к трубопроводу сваркой или при помощи резьбы и кранов. Второй способ не рекомендуется применять, если предполагается использовать декоративную отделку. Поскольку это соединение негерметичное. Полотенцесушитель в ванной должен содержать кран Маевского, через который спускается воздух.
9. Проверить работу прибора и произвести отделочные работы.

По окончании выше перечисленных действий нужно открыть все водопроводные краны. Поскольку в квартирах бывают перепады воды в системе, гидроудары, специалисты рекомендуют приобретать бесшовный полотенцесушитель.

https://youtube.com/watch?v=LdKEyXZzVjA

ПОСМОТРЕТЬ ВИДЕО

Особенности монтажа электрического полотенцесушителя

Электрический полотенцесушитель

Жителям частных домов будет куда легче выбрать место для установки агрегата. Жители многоквартирных домов имеют ограниченное количество вариантов выбора места.

Электрическая конструкция не доставит много хлопот с переносом на другую стену. Не нужно согласовывать перенос такого устройства и с жилинспекцией.

Есть два нюанса существующих при переносе электрического полотенцесушителя:

• Расстояние от источника воды должно составлять не менее 60 сантиметров;
• Правильная подводка электропитания.

Большое количество плюсов есть у электрической модели перед его водным собратом, вот несколько из них:

• Закрытый контур позволяет эл. полотенцесушителю быть в рабочем состоянии круглый год.
• С подобным устройством вам стоит забыть такие слова как: коррозия, жесткая вода и перепады давления.
• И конечно самым большим плюсом будет возможность регулировать силу нагрева.

Методы по улучшению работы и безопасности:

• Нужно тщательно скрыть проводку, которая связана с полотенцесушителем;
• Стоит заземлить устройство из-за того, что устанавливается оно в помещении с повышенной влажностью;
• Желательно установить УЗО (устройство защитного отключения)

Виды полотенцесушителей и их преимущества

Полотенцесушитель

Уточним, что полотенцесушителей существует несколько видов, каждый из них имеет преимущества, не лишены они некоторых недостатков.

Обычно используются приборы:

• Стандартные водяные – работают при подключении к горячему водоснабжению дома или системе его отопления. Проблематичность такого устройства связана с возможностью эксплуатации только в отопительный сезон или при наличии горячей воды. В противном случае прибор будет бесполезным. Второй момент — сложности с подключением — безграмотное его выполнение может оказать негативное влияние на работу системы водоснабжения или отопления всего дома.
• Полотенцесушители электрические – металлические трубчатые конструкции с электрическим теплонагревателем внутри. Большим плюсом такого устройства будет возможность автономной работы.
• Универсальный полотенцесушитель – Наверное самый удобный и неприхотливый вариант. Работает как от горячей воды, так и от электричества. Единственным минусом будет цена на подобные устройства — почти в 2 раза выше чем на стандартные модели.

Существуют еще очень удобные переносные электрические модели, устанавливаются они на полу, никакого монтажа не требуют, их можно использовать не только в ванной, но на кухне или в комнате, в качестве отопительного прибора.

Техника безопасности

При установке сушилки с электрическим подогревателем необходимо обеспечить безопасную работу оборудования:

• проводка скрывается в стене или в коробах;
• точки соединения контактов защищаются изоляционными материалами;
• в цепи питания предусматривается устройство защитного отключения;
• розетка оборудуется линией заземления, к которой подключается металлический корпус полотенцесушителя.

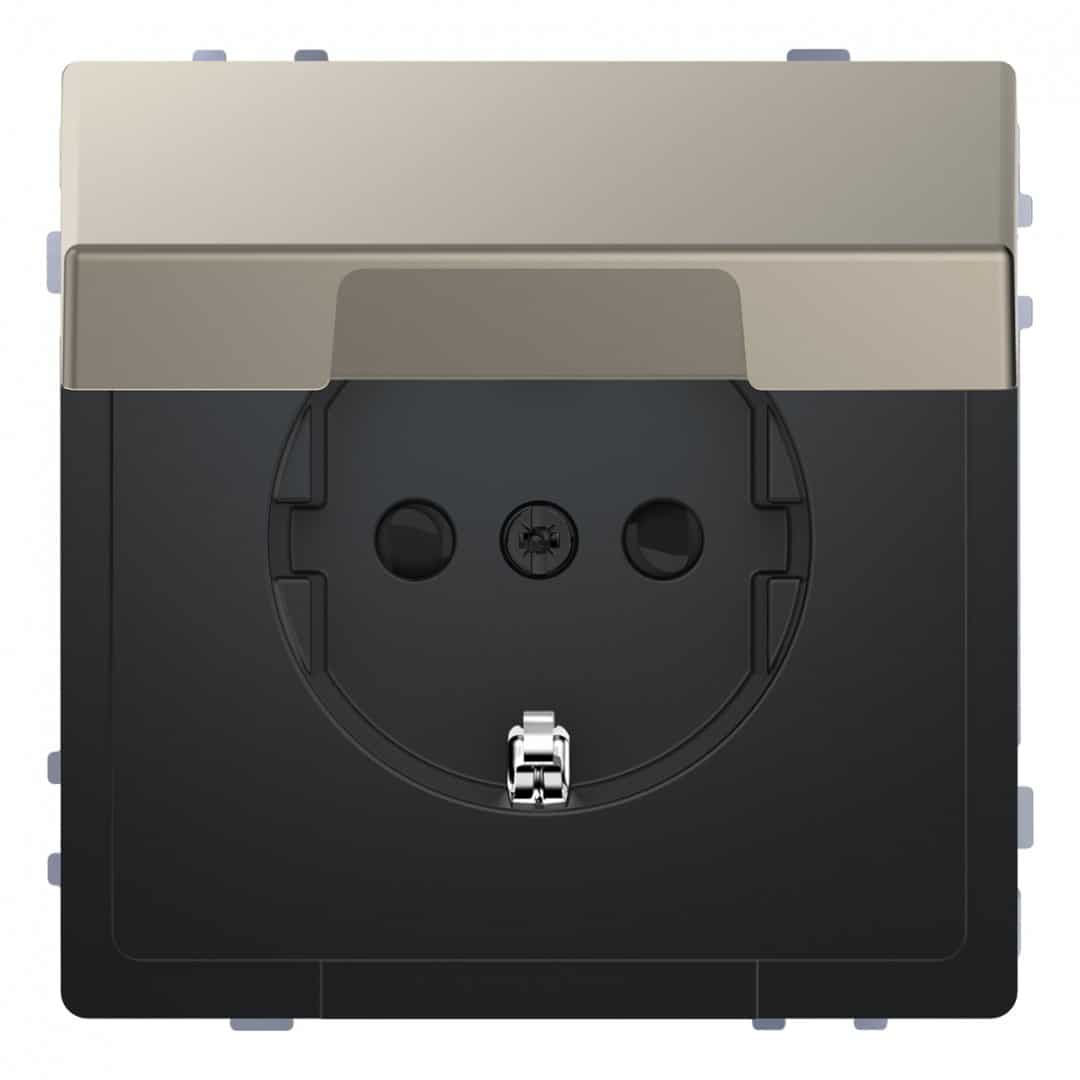

Розетка должна быть защищена. Корпус розетки должен соответствовать нормативам защиты IP4 или IP65. Конструкция не позволяет проникать во внутренние полости пыли и брызгам воды, но при попадании струи жидкости происходит короткое замыкание. Рекомендуется вынести розетку в зону, недосягаемую для воды (например, под потолок ванной комнаты).

Видео по ремонту ванной своими руками

Современные идеи оформления оконного проема между ванной и кухней в хрущевке

Как устроить примыкание ванны к стене

Перенос полотенцесушителя на другую стену: согласование, порядок монтажных работ

Полотенцесушитель – важный элемент в любой ванной комнате, поскольку он не только обеспечивает сухость полотенец, но и осуществляет обогрев помещения, снижая при этом влажность.

Типовые проекты предусматривают полотенцесушитель в каждом санузле, но зачастую не предусматривают одну немаловажную деталь – практичность. Поэтому иногда при ремонте в ванной комнате возникает необходимость переноса полотенцесушителя на другую стену.

Сегодня речь пойдет о том, как это сделать и требуется ли в данном случае согласование (прилагается видео инструкция по осуществлению монтажных работ).

Перенос полотенцесушителя: согласование

К сожалению, на данный момент отсутствует четкое понимание вопроса относительно переноса полотенцесушителя на другую стену. В целом, специалисты рассматривают на практике два основных варианта решения вопроса:

Перенос конструкции без перепланировки ванной комнаты. Речь идет о монтировании полотенцесушителя на новом месте. Кстати, процесс монтажа осуществляется Управляющей компанией по запросу жильца, которому нужно будет лишь получить справку о том, что организация своими силами осуществила перенос отопительного элемента. Перенос конструкции во время ремонта и перепланировки в ванной комнате. Если же перенос полотенцесушителя происходит вкупе с другими действиями (обновлением дизайна и перепланировкой ванной комнаты), информацию о переносе конструкции необходимо указать в проектной документации. После создания окончательного проекта ванной комнаты, документация подается на согласование в жилищную инспекцию.

Внимание! Перенос полотенцесушителя возможен на любые стены, кроме тех, что являются общими для вас и ваших соседей. Итак, делаем вывод о том, что согласование необходимо лишь в том случае, если вы осуществляете ремонт с перепланировкой. В других же случаях вам не потребуется ни эскиз, ни проект переноса отопительной конструкции

В других же случаях вам не потребуется ни эскиз, ни проект переноса отопительной конструкции

Итак, делаем вывод о том, что согласование необходимо лишь в том случае, если вы осуществляете ремонт с перепланировкой. В других же случаях вам не потребуется ни эскиз, ни проект переноса отопительной конструкции.

Для переноса полотенцесушителя в большинстве случаев разрешение не требуется

Но специалисты, все же, советуют в обязательном порядке уведомлять УК о своем решении, поскольку в некоторых случаях (например, в очень старых домах) расположение всех отопительных конструкций, к числу которых относится и полотенцесушитель, заложено в проекте дома.

Монтаж полотенцесушителя на другую стену

Установка электрического и водяного полотенцесушителей кардинально отличается, поэтому эти процессы следует рассматривать отдельно.

Перенос электрического полотенцесушителя

Первым делом определяем место для монтажа. Какое место вы бы не выбрали, соблюдайте некоторое расстояние (не менее 0,6 м) от бытовой сантехники, установленной в ванной комнате: душевой кабины, умывальника и пр.

Электрический полотенцесушитель

Разметку для монтажа располагайте строго на определенной высоте от пола: не менее 0,95 м и не более 1,7 м. Такие параметры высоты конструкции применяются с целью удобства ее использования любым членом семьи.

Затем монтируется еще одна розетка или перемещается уже установленная на новое место. Провод необходимо спрятать под декоративную отделку. И в завершении остается установить конструкцию на размеченном месте.

После чего можно подключать ее к электросети.

Внимание! Поскольку ванная комната – помещение с повышенной влажностью, при установке электрического полотенцесушителя важно помнить о безопасности: обязательно сделайте заземление и вмонтируйте дополнительный автомат в электрощитке

Демонтаж старой установки

Когда подготовительные работы будут завершены, имеет смысл приступать к демонтажу прежнего полотенцесушителя. Это делается в несколько шагов.

• Сначала необходимо наметить места будущих срезов. Они должны быть произведены исключительно вертикально, поэтому метки рекомендуется расставлять, используя уровень.
• Посредством болгарки понадобится срезать трубы. Делать это необходимо на подходе к сушилке. Следует не забывать о том, что срез должен получиться максимально ровным и правильным.
• Потребуется тщательно спилить крепежные элементы, а потом вынести спиленный прибор из помещения, чтобы он не мешал.
• Нужно будет заточить фрески. Следует сделать угол в 45°, чтобы получилось обеспечить по максимуму комфортный заход перки.
• После этого трубу потребуется промазать машинным маслом. Далее леркой надо будет сделать резьбу.

На этом этапе демонтажные работы будут успешно завершены. Если запланирован демонтаж водяного полотенцесушителя серийного советского образца, то нужно будет отталкиваться от способа, в соответствии с которым он присоединяется к магистрали. Сушилка может крепиться посредством муфты или сварки.

Перенос полотенцесушителя на другую стену — пример проведения работ

Полотенцесушитель в ванной комнате — устройство небольшое, но очень полезное.

Помимо сухих и теплых полотенец жильцы квартиры получают дополнительный обогрев ванной комнаты, который сделает помещение еще уютнее, поможет избавиться от избыточной влажности, предотвратить появление плесени, грибка, неприятных запахов и т.п.

Во многих типовых домах, построенных еще в советские времена, эта деталь предусмотрена проектом. Однако нередко расположено устройство крайне неудобно, например, прямо над умывальником. В этом случае, а также при радикальной перепланировке санузла, необходим перенос полотенцесушителя на другую стену.

Водяной полотенцесушитель: все несколько сложнее

Вот такие работы проводятся при первичной установке полотенцесушителя:

А вот такие при переносе (надо будет переносить весь стояк):

Если вы все-таки решились на перенос полотенцесушителя, который обогревается горячей водой, поступающей из системы центрального отопления или горячего водоснабжения, то ваш порядок работ будет примерно такой:

Необходимо на некоторое время отключить подачу горячей воды. Для выполнения этой операции обычно приглашают сантехника из ЖЭКа (или аналогичной организации), который точно знает, какой именно рычаг и где нужно повернуть.

Совет: Чтобы не обострять отношения с соседями, не помешает предупредить их о планирующемся отключении горячей воды, сообщив примерные сроки проведения работ.

Смонтировать специальную перемычку, именуемую «байпас», а также пару шаровых кранов. Благодаря такому устройству обслуживание полотенцесушителя станет удобнее во много раз. С помощью кранов поток воды отводится с полотенцесушителя на перемычку. После этого можно свободно снимать устройство, менять прокладки, ремонтировать, заменять его на новую модель и т. д.

Байпас монтируют из отрезка трубы, диаметр которой на размер меньше, чем размеры основной трубы.

Проложить трубы от стояка до нового места монтажа полотенцесушителя. Если расстояние значительное, необходимо обратиться за консультацией к грамотному инженеру, который проведет необходимые гидротехнические расчеты. Дело в том, что неправильно установленное устройство не будет нагреваться до достаточно высокой температуры.

Совет: Трубы можно углубить в стену и скрыть под декоративной отделкой. Это более трудоемкий способ монтажа, но интерьер ванной комнаты от такого решения только выиграет.

• Остается закрепить полотенцесушитель в нужном месте и присоединить его к подведенным трубам.
• Затем проводится проверка системы и окончательные отделочные работы.

Несколько практических советов

Чтобы перенос полотенцесушителя в ванной комнате не стал катастрофой, следует учесть ряд нюансов. Например, специалисты рекомендуют приобретать для многоквартирного дома прочный стальной полотенцесушитель из бесшовной трубы. Такая модель рассчитана на повышенный напор воды в системе, а также на гидроудары — характерное явление для городской водопроводной сети. В частных домах и коттеджах с автономным и более спокойным водоснабжением можно использовать импортные латунные модели, рассчитанные на невысокое давление и бережную эксплуатацию.

Монтаж перемычки-байпаса облегчает эксплуатацию полотенцесушителя и возможные ремонтные работы

Важный момент — соединение устройства с системой. Вариантов два: сварка или резьба.

Резьбовое соединение не рекомендуется применять в сочетании со сварным стояком, а также в тех местах, которые недоступны для обслуживания, например, если соединение предполагается скрыть за декоративной отделкой.

Помимо сантехнических вопросов может возникнуть и проблема юридического характера, поскольку не везде можно вносить такие изменения в общедомовую водопроводную систему. Чтобы разрешить вопрос, нужно сделать (т. е. заказать у специалистов) соответствующие гидравлические расчеты и согласовать их с местной управляющей компанией, ЖЭКом и т. п. В некоторых местах такое разрешение не требуется, но если перенос устройства будет проведен с нарушениями, которые отразятся на всей системе, проблемы неизбежны.

Монтаж полотенцесушителя на другую стену

Итак, какие же вопросы могут возникнуть, если вы решили перенести прибор? Для начала, давайте выясним, считаются ли эти манипуляции перепланировкой квартиры, для которой требуется специальное разрешение жилищной инспекции.

На поэтажных планах БТИ такие изменения не отмечаются, поэтому соответствующего регламента нет. Но если вы живёте не в частном доме, а в многоквартирном, то следует помнить, что сушитель работает от общедомовой системы отопления. А это значит, что нужно обязательно согласовать свои действия как с управляющим по дому, так и с остальными жильцами, чтобы в дальнейшем избежать досадных неприятностей.

Существует два возможных варианта развития событий. Например, если вы задумали перенести только лишь полотенцесушитель, а не проводите тотальную перепланировку всей квартиры, то достаточно лишь обратиться в управляющую компанию, которая впоследствии выдаст вам справку о том, что все работы были проведены с её помощью.

Если же в вашей квартире полноценный ремонт, то не обойтись без обращения в жилищную инспекцию. Вам нужно будет подать соответствующие документы, где будут прописаны все изменения, в том числе перенос полотенцесушителя. Жилищная инспекция рассмотрит ваш проект и согласует его, после чего можно будет приступить к делу.

Перенос водяного полотенцесушителя

Существует два различных вида этого приспособления: водяной и электрический. Для начала рассмотрим особенности переноса водяного полотенцесушителя, так как это более сложная и трудоёмкая операция, чем во втором случае

Если у вас имеются нужные инструменты и умения, то справиться с этой задачей можно и своими силами, но следует действовать очень аккуратно и осторожно, ведь в случае неудачи исправить ошибки будет весьма затруднительно

Водяной прибор состоит из следующих частей:

• система, по которой подаётся вода;
• специальная пробка;
• кронштейны для крепления на стену;
• клапан для спуска воздуха;
• вентили для перекрытия воды.

Итак, следует обратить внимание, что прибор может работать как от системы отопления, так и от системы, которая обеспечивает приток горячей воды в квартиры. Конечно же, предпочтительнее будет второй вариант, потому что отопление подаётся не более полугода, всё остальное время в году об использовании полотенцесушителя в этом случае не может быть и речи. Также, в случае любой поломки систему горячего водоснабжения перекрыть гораздо легче, чем отопительную

Это позволит вам сэкономить силы и доставит большой комфорт в дальнейшем

Также, в случае любой поломки систему горячего водоснабжения перекрыть гораздо легче, чем отопительную. Это позволит вам сэкономить силы и доставит большой комфорт в дальнейшем.

Для осуществления переноса понадобятся такие инструменты, как болгарка, сварочный аппарат и т. д.

Перенос электрического полотенцесушителя

Этот случай значительно легче, чем описанный ранее. Идеальным будет наличие рядом с предполагаемым местом переноса источника питания — тогда не придётся прокладывать дополнительный провод

Именно на это стоит обратить внимание перед выбором места на другой стене для вашего полотенцесушителя

Если же провод прокладывать всё-таки нужно, то перед вами будет стоять другой выбор: как лучше его расположить — под облицовкой или непосредственно на ней. Первый вариант намного надёжнее, но и сложнее. В случае если вам нужно сделать всё быстрее и менее затруднительно, а в ванной не проводится прочего ремонта, то можно воспользоваться и вторым вариантом. Это также избавляет от необходимости проводить отделочные работы после установки полотенцесушителя на новое место.

В принципе, вся суть работы здесь сводится к тому, что предстоит снять прибор с предыдущего места крепления и перенести на новое, предварительно просверлив дрелью места для специальных держателей.

Как перенести электрический полотенцесушитель?

Перенести полотенцесушитель на другую стену будет значительно легче, если устройство работает на электричестве. Оно представляет собой бытовой нагревательный прибор, который устанавливают следующим образом:

1. Выбирается место размещения полотенцесушителя на высоте не менее 130 см и расстоянии ближе 60 см от заземленных деталей сантехнического оборудования: ванны, душа, трубопроводов.
2. Делается скрытая электропроводка и устанавливается розетка во влагозащищенном исполнении. Можно установить снаружи выключатель. Электричество в ванную комнату подводится через отдельный автоматический выключатель и УЗО с током утечки не более 10 мА.
3. Полотенцесушитель демонтируется, а затем закрепляется на новом месте.
4. Обеспечивается заземление всех металлических деталей помещения.
5. Проводятся отделочные работы.
6. Прибор подключается к сети.
