Как заменить кусок трубы без сварки

Особенность металлических изделий в том, что со временем они поддаются коррозии, и их требуется заменить. Старые трубы можно сдать на металлолом, а на их место установить новые, которые прослужат еще много лет. Ниже мы разберемся, как заменить кусок трубы без сварки, всегда ли это оправдано и как подключиться к водопроводной магистрали.

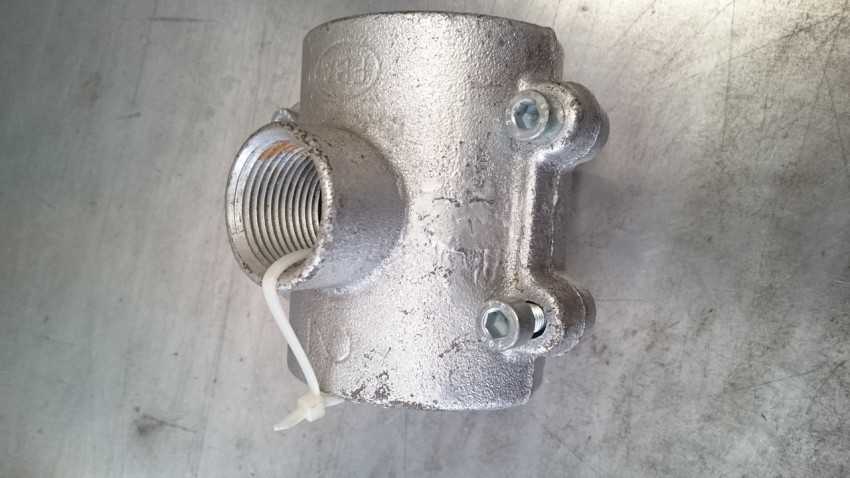

Накладной хомут

Вариант использования накладного хомута при необходимости врезки в магистраль вполне подойдет при работе с трубами из разных материалов: сталь, полипропилен, полиэтилен и др.

На практике такая врезка имеет следующий порядок действий:

• производится отключение воды;
• осуществляется крепление накладного хомута на трубу с учетом того, что этот элемент монтажа должен быть на один размер больше трубы;
• под хомут подкладывается уплотнитель, выпускаемый обычно из резины или силикона, что необходимо для обеспечения герметичности соединения;
• с помощью сварки на хомут крепится резьба;
• монтируется кран;
• подается вода.

Точно так же производится врезка в трубу водопровода без отключения воды, но только в том случае, если давление не превышает 5 атм. В большей мере данный способ подходит при работе с полиэтиленовой трубой – более простой процесс сверления. Когда материалом изготовления трубы и хомута является металл, то нет необходимости фиксировать хомут. Что же касается полиэтиленовой трубы, то это не так, что объясняется наличием большого линейного расширения данного изделия. Это заставляет использовать эпоксидный клей для посадки хомута.

Сварочный метод

При использовании этого метода желательно сначала отключить подачу воды, а затем перейти к непосредственной врезке. Для чего потребуется выжечь отверстие в соответствии с диаметром резьбы, которую затем и надо приварить.

При этом не всегда процесс такой работы выглядит именно так. В некоторых случаях врезка в водопроводную трубу осуществляется без перекрытия подачи воды. Объяснить это можно элементарным отсутствием запорных вентилей или тем, что такая арматура есть, но она старая, что не позволяет ее использовать по назначению. На практике предполагается следующий набор действий:

• выбирается место врезки, где и приваривается резьба;
• затем накручивается полнопроходной кран;
• производится сверление отверстия через установленный кран с соблюдением того, чтобы перфоратор был защищен от воды резиновым или картонным экраном;
• по окончании предыдущего процесса сверло дрели резко выдергивается, а кран закрывается.

Применение тройников при врезке в металлопластиковые трубы

Тройники для металлопластиковых труб используются с целью обустройства тавровой врезки в магистраль. Проще говоря: с помощью тройника можно создать ответвление от основной ветви трубопровода. А ближайшим аналогом такого фитинга является крестовина, которая представляет собой, по сути, двусторонний тройник, с помощью которого можно обустроить сразу два ответвления.

Тройник установленный на металлопластиковую трубу

Виды тройников для металлопластиковых труб

Фитинг-тройник для металлопластиковых труб монтируется в трубопровод с помощью обжимного, прессовочного или резьбового соединения.

Исходя из этого, существуют три осиновых разновидности подобных соединительных элементов, а именно:

Обжимные фитинги FADO

Однако кроме основных модификаций в трубопроводах из металлопластика «работают» и комбинированные тройники, торцы которых оформляются и под обжимной, и под резьбовой, и под пресс монтаж.

И такой подход к производству тройников породил следующие разновидности фитингов:

• Переходные тройники, в конструкции которых есть и обжимная гайка, и пресс-гильза.
• Переходные тройники, в конструкции которых есть и резьбовой торец (с наружно или внутренней накаткой), и обжимная гайка.
• Тройники с креплением, корпус которых фиксируется к опорной поверхности с помощью литых кронштейнов, в которые можно вставить саморезы. Торцы такого тройника оформлены под обжимное или резьбовое соединение.

Подобное разнообразие позволяет оперировать в процессе сборки трубопровода, и разъемными (резьба и обжимная гайка), и неразъемными (пресс-гильза) схемами монтажа. В итоге, возрастает функциональность узла.

Например, с помощью того же тройника с двумя обжимными гайками и одной внутренней резьбой можно подключить в систему не только металлическую ветку, но и контрольно-измерительный прибор с классическим резьбовым штуцером.

Врезка в водопроводную магистраль

Характеристиками магистрального водопровода является следующее: прокладка такого трубопровода производится на главных улицах, используются трубы диаметром от 100 до 2000 мм. Для осуществления врезки требуется обращение к одному из двух возможных вариантов исполнения данной задачи:

• сварка – приваривается резьба, необходимая для монтажа крана, который используется с целью подсоединения трубы, идущей к конкретному дому;
• накладной хомут – применяется тогда, когда отсутствует возможность перекрытия поступления воды.

Глубина залегания магистрали определяет место врезки. Если основная труба находится на приличной глубине, то врезка производится в ее верхней части, а в противном случае – с отводом в сторону. Рассмотрим подробнее упомянутые варианты.



Изготовление тройников: нюансы производственно процесса

Большинство деталей «металлопластиковых» тройников производят с помощью литья. Причем, основной материал для таких тройников – это латунь или бронза. Впрочем, существует и производство стальных тройников (из нержавейки), которые изготавливаются с помощью механической обработки заготовки. Но такая продукция стоит дорого и не получила такого распространения, как литейные технологии.

Тройники помогают создать создать ответвление от основной ветви трубопровода

Уплотнительные кольца для обжимных тройников и сами контргайки изготавливают из бронзы. С помощью литья и механической обработки. Прочие уплотнители, фиксируемые на ниппелях фитингов, производят из резины или пластичных полимеров.

Пресс гильзы тройников под опрессовку изготавливают из тонколистовой стали (нержавейки). Уплотнители такого фитинга производятся из полимеров. А корпус – из той же латуни.

Резьбовые торцы оформляют с помощью плашек и метчиков, предварительно рассверлив внутреннюю поверхность. Пропускные каналы подчищают с помощью того же рассверливания.

Монтаж тройника в магистраль: как это делается

Соединение металлопластиковых труб при помощи тройников может быть обжимным или прессовочным. В первом случае используется цанга фитинг, а во втором – пресс-фитинг.

Внешне эти монтажные технологии немного похожи и реализуются следующим способом:

• Торец трубы подрезается под углом 90 градусов к центральной оси и правится калибром, разглаживающим «примятый» срез.
• После этого на трубу надевают контргайку и обжимное кольцо, а саму трубу монтируют на ниппель (внутренний штуцер) фитинга. Или попросту вставляют в пресс гильзу (в этом случае трубу наденется на ниппель сама по себе).
• Далее остается только зафиксировать трубу на ниппеле, поджав место контакта гильзой или гайкой.

Вышеописанные манипуляции придется повторить, как минимум, два раза (ведь один торец может быть резьбовым).

Ну а с пресс-фитингом все просто: гильзу вставляют во вкладыш обжимного ключа, после чего рукояти инструмента сводят вместе и вкладыш сминает гильзу, фиксируя трубу на ниппеле.

Резьбовой монтаж происходит немного проще: фитинг накручивают на штуцер запорно-регулирующей арматуры или сгон металлической трубы, предварительно уплотнив участок с наружной резьбой с помощью ФУМ.

Особенности проведения врезки

Главные правила врезки:

1. Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
2. Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.

То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.

В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.

Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.

Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.

Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.

Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:

• электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
• засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
• седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
• обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.

Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.

Пошаговая врезка во внутреннюю сеть

Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.

Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.

Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.

На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.

На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).

Суть процесса врезки

Выбор способа, как врезаться в водопроводную трубу, зависит от ее материала. Современные системы построены на пластиковых, металлических, металлопластиковых и, реже, на чугунных трубах. Для врезки необходимо получение отверстия. Понятно, что при выполнении процесса под давлением, из трубы пойдет вода. Поэтому для работы используются специальные хомуты, конструкция которых зависит от материала труб.

Существуют два наиболее общих правила, которые необходимо выполнять при врезке:

1. Равенство внутреннего диаметра врезаемой трубы и диаметра сверла.
2. Врезаемая труба должна иметь меньший диаметр, чем та, в которой проделывается отверстие.

Процесс врезки в трубопровод зависит от вида водопровода. Наиболее распространенными технологиями являются сварка и применение хомутов. Хомуты необходимы в таких случаях, как врезка под давлением в водопроводную трубу или при отсутствии возможности разреза магистрали. Работы на магистралях с трубами из полиэтилена исключают использование газо- и электросварки.

При использовании сварки к трубе приваривается дополнительная муфта или резьба, а на эти соединительные элементы насаживается корневой кран. При этом водопровод должен быть отключен и вода спущена.

Сварочные работы применяются только при соединении с металлическим трубопроводом

Соединение полимерных (гибких) труб

В процессе соединения требуется максимальная точность в разрезании, подготовке торцов к состыковке. Без пайки, металлопластиковый профиль можно соединить следующими способами:

• Установкой патрубка (фланца);
• С использованием адаптеров и седелок.

Многих волнует вопрос: как врезаться в трубу под давлением? Иногда перекрывать центральную магистраль не обязательно, чтобы сделать разводку воды в дом.

Таким образом, выбирая способы врезки в трубопровод, нужно определиться, с каким материалом придется иметь дело (металл или полимер), как часто он будет эксплуатироваться, какое давление в системе. Некоторые способы не выдерживают сильного напора, поэтому совсем не подходят для состыковки.

Чтобы трубопровод не подтекал, его не прорвало в один момент, нужно учитывать давление внутри системы и тщательно герметизировать все элементы врезки на торцах. И тогда врезка прослужит намного дольше и не придется ничего переделывать.

Следует понимать, что в некоторых ситуациях нужна только сварка и ей опасно пренебрегать. В других ситуациях можно без нее обойтись и найти ей подходящую альтернативу.

Материалы изготовления запорных механизмов

Часто корпус крана изготавливается методом отливки, прессовки или фрезеровки. Материалами могут выступать:

• Пластик. Чаще всего применяется для концевых кранов, которые применяются для уличных умывальников или колонок.
• Нержавеющая сталь. Из нее изготавливаются любые виды запорной арматуры. Плюсами является максимальная устойчивость к коррозии и продолжительный срок службы. В качестве минуса выступает подверженность отложению различных солей на внутренних стенках.
• Силумин. Это недорогой металл, а, точнее, сплав. Основным компонентом является алюминий, к нему добавляется кремний. Используется в дешевых смесителях или шаровых кранах. Изделия из него лучше устанавливать на неответственных участках или там, где нет напора.
• Бронза или латунь. Самые распространенные для таких целей металлы. Их плюсами является устойчивость к коррозии, хорошее взаимодействие с другими материалами, а также минимальное количество накапливающегося осадка.
• Керамика. Обычно используется для смесителей. Имеет все положительные стороны латуни, меди и бронзы, но цена таких изделий очень высокая.

Способы врезки металлических труб

Выбор оптимального способа врезки зависит от типа устанавливаемых труб и условий их эксплуатации. Подключение можно выполнить под углом в 90 и 45 градусов, расположив их по направлению вертикально вверх или в сторону.

Резьбовой вариант состыковки

Посредством резьбового соединения собирают безнапорные системы, к примеру, системы водоотведения из стали и чугуна или дымоходы из нержавейки.

В большинстве случаев трубная резьба накатывается на специальном оборудовании. Но при желании эту процедуру можно произвести вручную с помощью режущего инструмента, оснащенного зубцами – плашки. Для этого отрезают заготовку заданной длины, делая запас на припуск для резьбовой части.

Работу выполняют в такой последовательности:

В слесарных тисках укрепляют отрезки труб, исключая тем самым риск прокручивания заготовок. Чтобы облегчить фиксацию плашки, с наружной части заготовок под углом в 45° снимают фаску

На зачищенный конец трубы осторожно наживляют плашку, внимательно следя за тем, чтобы не допустить перекоса. В случае обнаружения такового на первых же кругах плашку необходимо снять, заготовку обстучать, а процедуру начать по новой. Наживленную плашку постепенно накручивают на трубу

После нескольких витков нужно с помощью уровня проверить правильность нарезки. Выполнив трубную нарезку на необходимую длину, снимают инструмент путем проворачивания его в обратном направлении по готовой резьбе

Наживленную плашку постепенно накручивают на трубу. После нескольких витков нужно с помощью уровня проверить правильность нарезки. Выполнив трубную нарезку на необходимую длину, снимают инструмент путем проворачивания его в обратном направлении по готовой резьбе.

Если инструмент в какой-то момент перестал проворачиваться, нужно сделать один оборот в противоположном направлении и удалить с резьбы застрявший кусок стружки, затем продолжить работу. Чтобы упростить работу по созданию соединения на резьбе, торцы заготовок и режущий инструмент рекомендуется смазать машинным маслом.

В случае, если приходится производить нарезку в условиях, когда труба близко расположена к стене, довольно сложно осуществить полный оборот инструментом вокруг трубы. Облегчить задачу поможет задействование плашкодержателей. Они оснащены храповыми механизмами.

Прежде чем закручивать резьбовое соединение, важно убедиться, нет ли на торцах труб осевшей стружки или заусениц. Закручивание резьбы следует выполнять с некоторым усилием. Со способами нарезки резьбы на трубах для устройства водопроводной системы познакомит эта статья

Рекомендуем ознакомиться с весьма полезной информацией

Со способами нарезки резьбы на трубах для устройства водопроводной системы познакомит эта статья. Рекомендуем ознакомиться с весьма полезной информацией.

Путем установки хомута

Этот способ соединения выбирают для создания разъемного соединения труб в тех случаях, когда необходимо состыковать элементы без сварки и без резьбы. Хомуты представляют собой плоские кольца с соединительными выступами или без них, в которых предусмотрены отверстия для шпилек и болтов.

Последовательность сборки узла с фланцевым соединением:

1. В месте предполагаемой врезки делают срез трубы, выдерживая прямой угол. Фаску на конце трубы делать нет необходимости, достаточно лишь создать максимально ровную линию реза.
2. На зачищенный от заусениц срез надевают хомут.
3. Для герметичности соединения вставляют резиновую прокладку таким образом, чтобы она выступала за линию среза на 10 мм.
4. На прокладку надвигают фланец. Его соединяют с ответной частью, установленной на торец второй состыковываемой трубы, и фиксируют посредством прикручивания болтов.

При закручивании болтов соединительных хомутов важно не перетянуть с тем, чтобы не повредить хрупкие элементы узла

Стягивание нужно осуществлять равномерно, аккуратно заворачивая резьбу крепежа по всей окружности. Гайки ответных частей хомута лучше закручивать не последовательно, а попарно. Для этого рекомендуется закручивать диаметрально расположенные друг против друга крепежи.

Установка хомута для подключения к нему коммуникационной линии производится следующим образом:

Источник

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

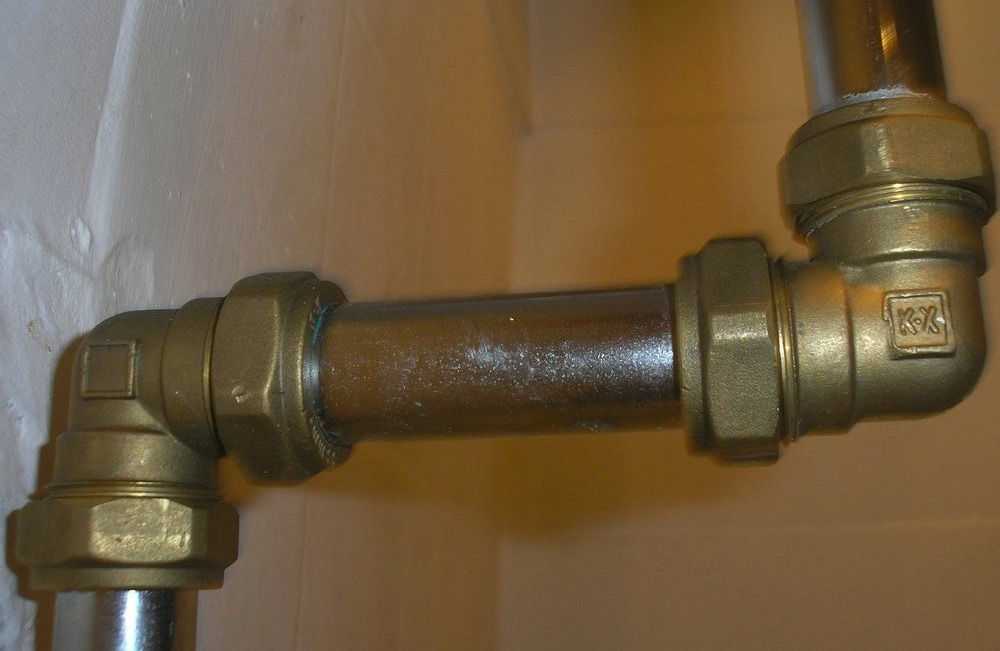

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Нюансы врезки в водопровод под давлением

Чтобы врезаться в напорный трубопровод, применяют хомуты-накладки или электросварочные седелки, оснащенные фрезой, встроенной внутри накладки. Она располагается в герметично закрытом корпусе и при сверлении брызги воды не мешают процессу.

Накладка приваривается к трубе, устанавливается запорная арматура. Для сверления используется шестигранный ключ. После завершения процесса фреза вынимается и патрубок в накладке закрывается резьбовой крышкой.

Накладки с внутренней фрезой можно применять в любых водопроводах, в том числе находящихся под давлением. Однако их стоимость выше, чем у обычных накладок.

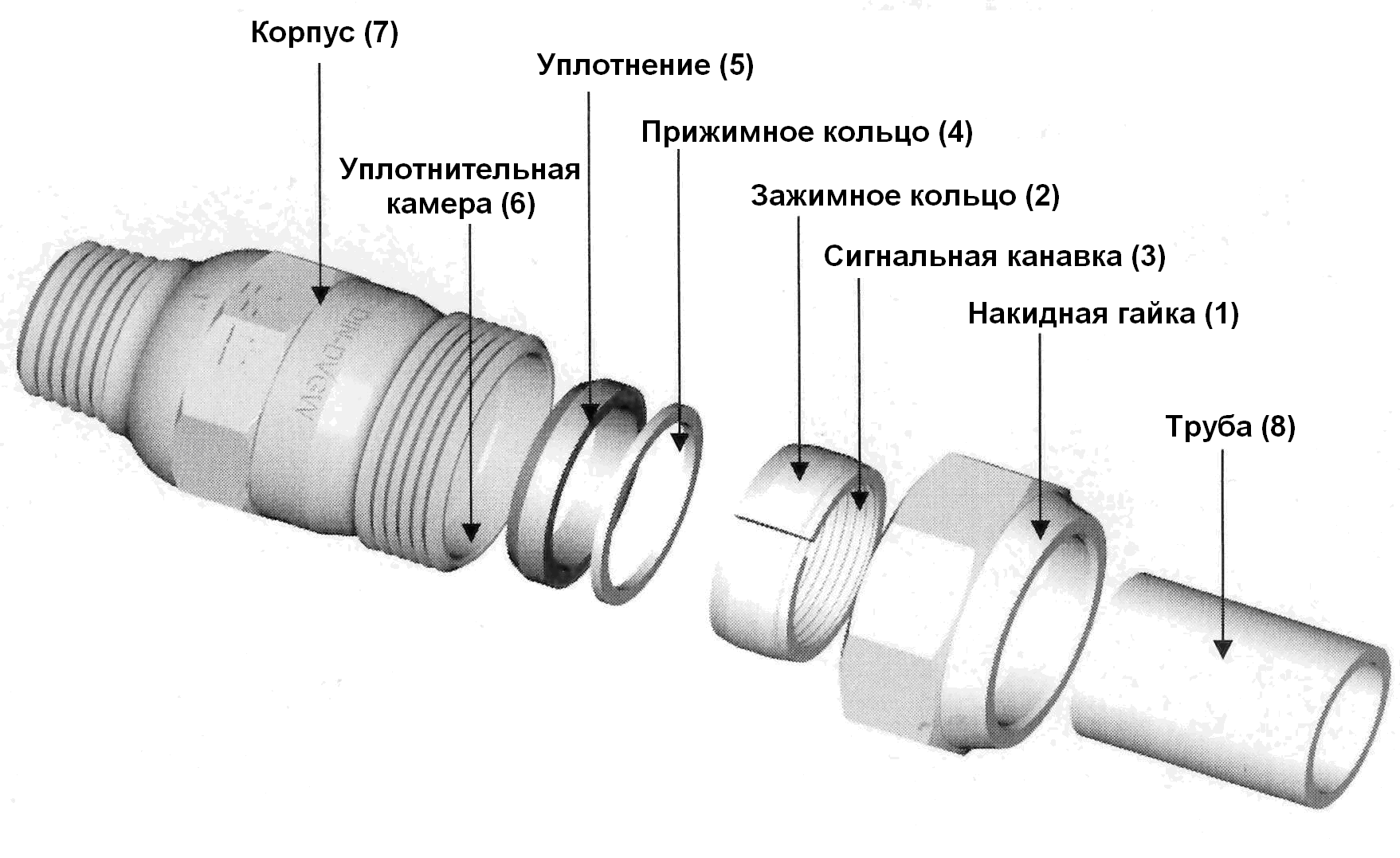

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее

Для создания прочного соединения важно придерживаться технологии монтажа

Основные этапы крепления муфты:

Подготовка торцов предусматривает:

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

• Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
• Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка без давления

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

• Перекрыта водоподача в канализацию.
• Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
• На трубу надевается адаптер и затягивается болтами.
• Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Врезка под давлением

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода

Врезка в трубу без сварки посредством обжимных хомутов

Для производства обжимных хомутов для врезки трубы используется полиэтилен или полипропилен черного и синего цвета. На таких деталях не образуются очаги коррозии, поэтому они отличаются долгим эксплуатационным периодом. Для более надежного и герметичного соединения изделия имеют уплотнительное резиновое кольцо, которое располагается в специальном пазу.

Выполнив все подготовительные работы, начинают проделывать отверстия, используя электрическую или ручную дрель подходящего размера. С помощью острого ножа с краев готовых отверстий снимают заусенцы и стружку и переходят к установке хомута. Чтобы избежать деформации или перетягивания пластмассовых элементов, гайки затягивают равномерно крест-накрест.

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Виды заглушек

Все фитинги, служащие для глушения труб, классифицируют по материалу изготовления, способу установки и по типу конструкции. Производят изделия из таких материалов:

• Металл (латунь, сталь, чугунные элементы). Фитинги имеют высокий предел прочности, поэтому широко применимы в общественных магистралях (газо- и водопровод, канализация). Однако металлические заглушки подвержены коррозии. Исключением являются фитинги из хромированной стали. Этот материал не ржавеет. К металлическим фитингам относят и специальную заглушку для пломбировки. Она имеет специальное техническое отверстие под установку пломбы. В результате вмешательство в систему сторонними лицами будет невозможно.
• Полимеры. Пластиковые пробки широко используются в частном строительстве. Материал не ржавеет и не изнашивается. Полимерные фитинги деформируются под воздействием высоких температур (солнце, горячая вода от +85 градусов). Для внутренней заглушки трубы используют полиэтиленовые фитинги.
• Резина. Самый простой вид элемента, используемый либо в декоративных целях, либо исключительно в частном водопроводе.

По конструкции фитинги для глушения делят на такие виды:

• Резьбовые. Самые простые из всех заглушек. Просто ввинчиваются в трубу или на нее.
• Фланцевые. Предполагают наличие технических отверстий по краю, в которые вгоняются крепежные болты. Фланцевая заглушка крепится чаще к обсадной или газовой трубе с помощью усиленных метизов (гайки/болты). При необходимости фитинг можно демонтировать в нужный момент. Как правило, фланцевый элемент производят из металла.
• Пневматические. Выполнены из резины. Установить такой элемент можно с помощью насоса методом нагнетания в неё воздуха. Фитинг имеет специальный штуцер со шлангом. Через него нагнетается и откачивается воздух в заглушку и обратно. Такой элемент может работать при температуре от -40 до + 70 градусов. Особенность пневматического фитинга в том, что он герметично закроет просвет трубы независимо от ровности её внутренних стенок.
• Эллиптические. Установку выполняют с применением сварки.
