Как соединить провода с помощью зажимов

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Монтаж прокалывающих зажимов СИП

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

Не рекомендуется использовать для затяжки обыкновенные рожковые ключи.

При затяжке, острые зубчики надавливают и прокалывают изоляцию СИП. Для того, чтобы в месте прокола в дальнейшем не происходило окисления, внутри зажима находится специальная смазка. Она обволакивает прокол, закрывая тем самым доступ воздуха.

Контактные пластины одинаково подходят как для алюминиевых, так и для медных проводников. Можно сказать, что это идеальное место соединения алюминия и меди.

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

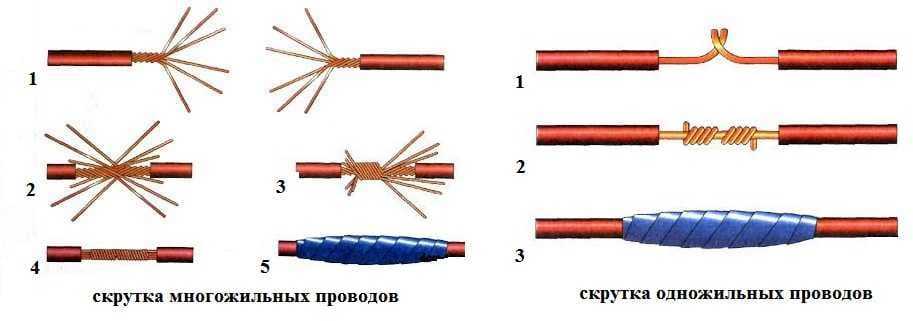

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

  • сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
  • угольный либо графитовый электрод;
  • очки либо маска для защиты глаз;
  • сварочные кожаные перчатки для защиты рук;
  • монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
  • наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
  • изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

  1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
  2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
  3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
  4. Сверху скрутки закрепите клещи заземления.
  5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
  6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу

А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится. Как выполняется сварка смотрите в этом видео:

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Применение пайки

Прежде всего, необходимо учитывать технологию пайки. Для изготовления качественного соединения провода следует очистить от изоляции и оксидной пленки, затем скрутить и залудить. Сначала проводники прогревают при помощи паяльника, приложив их к канифоли. Последняя должна полностью покрыть обрабатываемые металлические элементы. После этого залуженные детали скручиваются пальцами, а затем пассатижами. Если нет возможности провести процедуру лужения, можно воспользоваться флюсом для пайки. Им необходимо хорошо обработать детали после скрутки.

Затем можно приступать к самой пайке — сначала нужно разогретым паяльником обработать проводники, до кипения флюса. Далее следует понемногу наносить припой, который под действием температур будет заполнять промежутки в местах скрутки, обеспечивая прочную фиксацию. Когда детали хорошо остынут, нужно удалить остатки флюса. Для этого достаточно промыть место пайки мыльным раствором. Это необходимо для того, чтобы минимизировать риск окисления проводов. Затем место фиксации тщательно просушивают и обрабатывают изолентой или термотрубками.

Важно учитывать все плюсы и минусы. В системах, функционирующих под действием слабого тока, пайка является лучшим методом коммутации

Однако при прокладке проводки в помещениях ее использовать нежелательно. Это обусловлено тем, что для припоя характерны небольшие температуры плавления. Если через системы проходит большой ток, припой со временем будет плавиться и испаряться. С каждым разом контакт будет ослабевать и греться. Если вовремя не обнаружить подобную проблему, это может привести к пожару.

Еще одним минусом считается небольшая механическая прочность. Проблемы опять же заключаются в припое — он мягкий. Если необходимо объединить вместе много жестких электропроводов, в процессе упаковки они будут вываливаться из пайки. Это обусловлено воздействием силы упругости. Именно поэтому при проведении электропроводки такой метод не советуют использовать специалисты.

Виды устройств

На рынке существует несколько видов фиксаторов для самоизолирующих несущих проводов, о которых мы расскажем ниже.

Анкерные зажимы

Под анкером понимается рабочее пространство между воздушными линиями передачи электроэнергии, выполненное изолированными кабелями СИП. При установке анкерного натяжного зажима для проводов СИП несущая жила не выделяется.Так называемые щеки устройства изготавливаются из очень прочной пластмассы, поэтому они надежно удерживают провода на электрической магистрали.

Устройство с одним болтом

Характерные особенности:

  1. Размер сечения может колебаться между 16 и 95 миллиметрами.
  2. Полимерный материал корпуса не позволяет проникать во внутреннюю часть устройства ультрафиолету и влаге.
  3. Фиксатор оснащен стабильной планкой.
  4. Прокалывающий механизм изготавливается из алюминиевого сплава, благодаря чему удается избежать проблемы ржавления материала.

Устройство с двумя болтами

Применяется этот тип устройства для отвода неизолированной проводки по направлению к основной магистрали СИП. Размер поперечного сечения может доходить до 95 квадратных миллиметров. Корпус производится из высокопрочного армированного стеклом полимера. Ответвительное устройство оснащается нижней планкой, благодаря которой имеется возможность установки ключа в выбранном положении. Приспособление с двумя болтами эксплуатируется в течение многих лет, поскольку отличается высокой стойкостью к негативным факторам внешней среды (влажности, ветру и т.п.)

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, – соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска – для работы лучше выбрать стриппер.

Процедура зачистки концевой части провода перед созданием соединения с помощью винтового зажима. Стоит отметить – такую процедуру значительно удобнее выполнять специальным инструментом для съема изоляции

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.

При необходимости такое соединение можно дополнительно заизолировать.

Процедура зажима вставленных в гильзы зачищенных частей проводов. Точно такая же операция выполняется по встречной стороне колодки. Зачастую работу с зажимами проводят в силовых щитах или распределительных коробках

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике. Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т. д

д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

  • Вот основные и наиболее распространённые среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
  • Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
  • Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Материал:

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

  1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
  2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

Соединительные гильзы для проводов большого тока

Соединительные гильзы для проводов высокого тока — Фото

Соединительные гильзы используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.

Обжатые провода высокого тока — Фото

Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:

  1. Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем ;
  2. Для одножильных проводов применяют гильзы с винтовым зажимом ;
  3. Для любых комбинаций проводов используют универсальные гильзы из луженой меди.

Наконечник для опрессовки многожильных проводов — Фото

Наконечник предназначен для безопасного соединения многожильных медных проводов. С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.

Основная цель, преследуемая при использовании различных средств для соединения проводов – обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.
