Проводка в деревянном доме своими руками: схема, разводка электрики, правила монтажа

3 Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, мм	Напряжение, В
380	220
Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.
Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.
Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.
Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

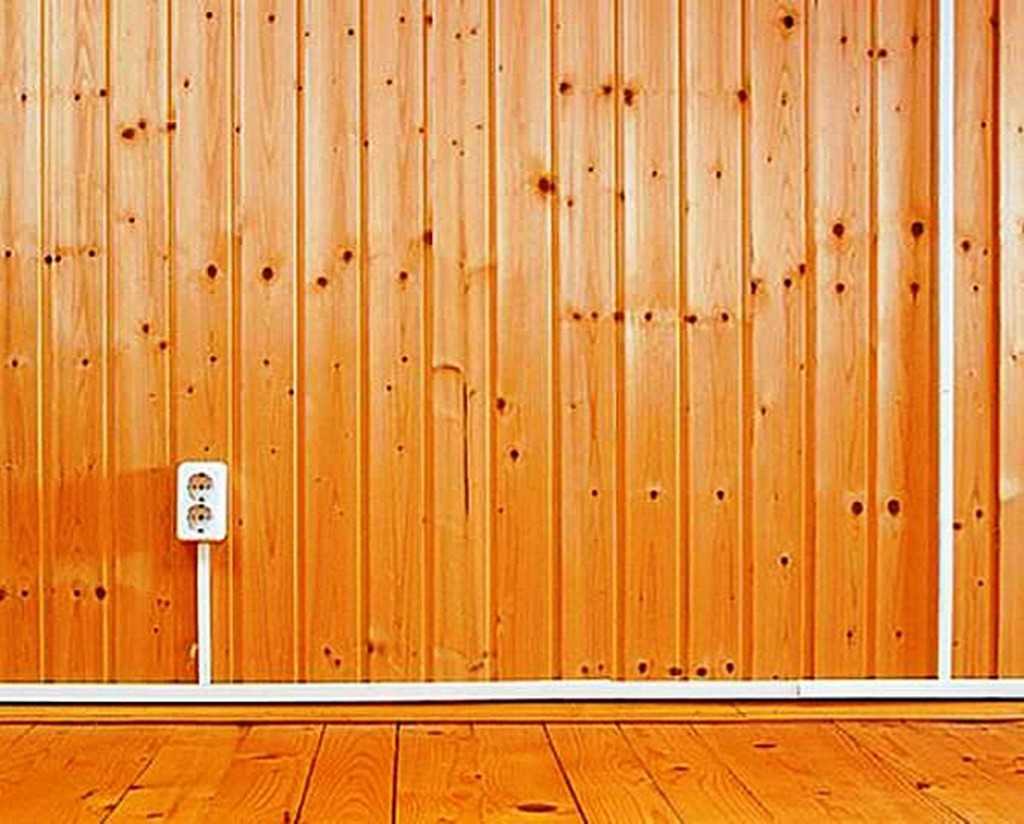

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология прокладки кабеля в кабель-канале:

Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
Устанавливают распределительные коробки в местах соединения кабелей.
Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

5 Скрытая и открытая разводки – особенности

Снаружи кабель, как было отмечено ранее, монтируется в металлические трубы, которые зарывают в землю, либо по воздуху. Первый способ более дорогой, но зато по-настоящему надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и коробок, выключателей, розеток, осветительных приборов. РЩ фиксируется на выбранном месте. Затем производятся такие действия:

В корпус распредщитка монтируется счетчик электроэнергии.
На DIN-рейку ставится ВА, к которому подключают нейтраль и фазу.
Вход вводного автомата соединяется с клеммами прибора учета.
На рейке устанавливаются выключатели и реле напряжения для УЗО и отдельных групп питания.
Все зажимы электрооборудования соединяются проводом с одной жилой.

Приступают непосредственно к разводке – скрытой либо открытой. Первую обустраивают в случаях, когда отделку стен в жилище планируется сделать максимально привлекательной и эстетичной. Она идеальна для только что построенных или капитально отремонтированных домов из бруса, оцилиндрованных бревен.

Скрытая проводка предполагает размещение кабелей в специальных пластиковых негорючих либо металлических (алюминиевых, стальных, медных) коробах. Последние укладываются между облицовкой вертикальной поверхности и ее основанием.

Электропроводка открытого типа монтируется в давно эксплуатируемых домах и при создании ретроинтерьеров в новых зданиях. Она делается при помощи:

Роликов из керамики, выполняющих функцию изоляторов. Этот способ оптимален для жилищ со стенами из деревянных бревен.
Пластиковых каналов для кабеля, фиксируемых на вертикальных основаниях. Такие монтажные приспособления выпускаются в разных цветах, что дает возможность подобрать их под любой вариант обшивки.
Скоб из ПВХ. Эта методика применяется в домах редко из-за своей непривлекательности. Она больше подходит для проводки в технических, хозяйственных и подсобных помещениях.

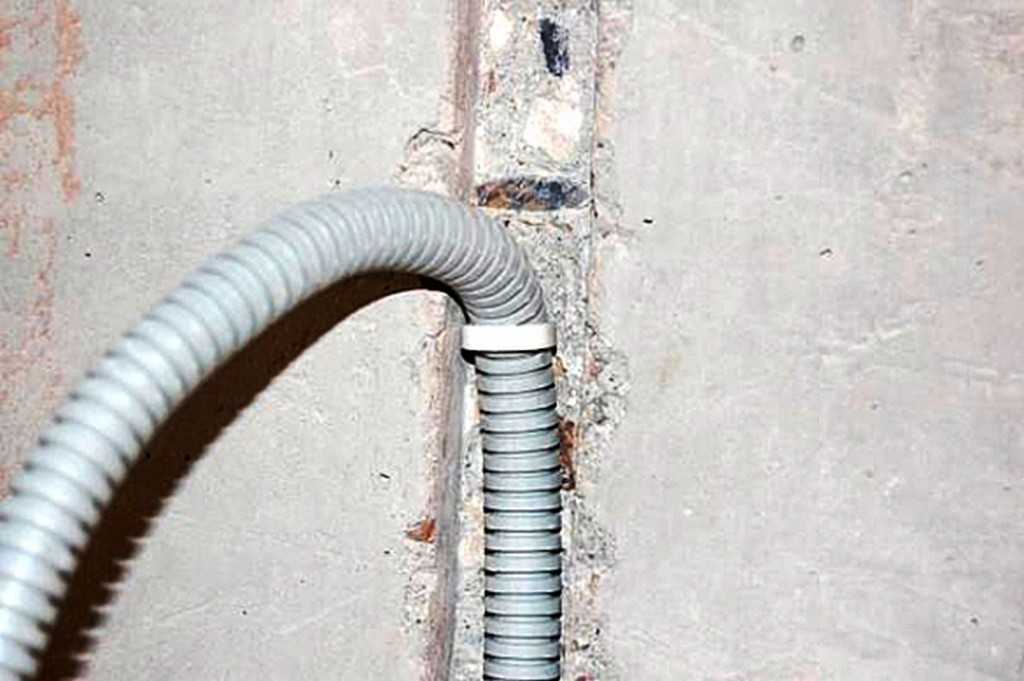

Гофротруб, заполняемых кабелями максимум на 40%.
Особых плинтусов, оснащенных желобом. В последнем имеются спецфиксаторы для провода.

Важно! Проходы сквозь стены из одного помещения в другое желательно обустраивать огнестойкими металлическими гильзами. И уже через них протягивать кабели

В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается.

Проводка в стиле ретро – комплектующие с фото в интерьере

Электропроводка под ретро особенно в деревянном доме требует более тщательного подхода к пожарной и электротехнической безопасности

При покупке кабелей и комплектующих необходимо обращать внимание не только на дизайн и внешние данные, но и на качество, технологичность и надёжность исполнения. Наиболее целесообразно приобретать изделия брендовых производителей

Лидирует продукция итальянских компаний:

Bironi;~~ретро проводка Bironi~~
Fontini;~~ретро проводка Fontini~~
Villaris;~~ретро проводка Villaris~~
Aldo Bernardi;~~ретро проводка Aldo Bernardi~~
Gl Gambarelli.~~ретро проводка Gl Gambarelli~~

~~ретро проводка Salvador~~

Целесообразно приобретать необходимые материалы от одного производителя. К примеру, компания Lindas предлагает готовые подобранные комплекты:

~~Lindas~~

Витой ретро провод

Кабель для ретро проводки выпускается в виде многожильных медных проводов сечением 1,5 и 2,5 мм². Другие типы сечений встречаются очень редко. Провода имеют полимерную изоляцию из следующих материалов:

ПВХ – эластичный, но с низкой прочностью, используется только стационарно;
эластомер – в процессе эксплуатации может растянуться, поэтому требует более частых креплений;
полиуретан – прочный, имеет посредственную эластичность, требует изгиба по большому радиусу.

Внешняя декоративная изоляция (оплётка) делается из технического хлопка или шёлка. Брендовые производители выполняют пропитку оплётки антипиреновыми составами или заливают лаком. Широкая цветовая гамма и узоры на поверхности проводки весьма разнообразны, что позволяет подобрать подходящий вариант для любого дизайнерского решения.

Пример кабельной продукции ретро проводки BironiФОТО: iskraero.ru

Ретро розетки и выключатели для открытой проводки

Розетки — накладные, зачастую имеют специальные установочные рамки (на 1-3 места) из дерева, пластика «под металл» или керамики. Для устройств, которые часто эксплуатируются лучше всего использовать керамические, так как они препятствуют нагреву.

Выключатели имеют несколько вариантов механизмов:

тумблерный — более надёжный и привычный в использовании;
поворотный — бывает одно, двух и трёхконтактным, благодаря чему может коммутировать несколько цепей.

Как правило, розетки, выключатели и распаечные коробки выбираются из одной коллекцииФОТО: ретророзетка.рф

Статья по теме:

Клеммные колодки и распределительные (распаячные) коробки

Распределительные коробки используются для коммутации проводов и значительно сокращают их количество. В противном случае, пришлось бы тянуть провод от клеммной колодки к каждому электроприбору или розетке. Габаритные размеры распаячных коробок варьируются:

диаметр 70-90 мм;
высота 35-55 мм.

Распаячная коробка из технического устройства может превратиться в элемент декораФОТО: wooood.ru

Патроны, проходы и ролики (изоляторы) для ретро проводки

Наружная ретро проводка в деревянном доме закрепляется на стенах посредством специальных изоляторов. Они имеют вид небольших рельефных цилиндров с диаметром основания 18-22 мм и высотой 18-24 мм. Верхняя часть — «шляпка» может быть узкой для монтажа двухжильного кабеля и широкой – для трёхжильного. Материал изготовления – пластик или фарфор. Крепление к стене осуществляется через отверстие в центре обычными или декоративными шурупами.

Ролики производятся в различной цветовой гамме, зачастую комплектно с другими элементами электрофурнитурыФОТО: razvodka.net

Проходы, относятся к декоративно-защитным электротехническим элементам. Они представляют собой декоративную втулку с воротничком, закрывающим отверстие, через которое из стены выводится кабель. Материал изготовления – фарфор.

Винтажные патроны производят из латуни, алюминиевых сплавов, меди, карболита или полимерных материалов, окрашенных «под металл». Как правило, их конструкция предусматривает наличие выключателя, а также технологических отверстий, резьбы и шайб для крепления абажуров и т.п.

Винтажный патрон из латуни с поворотным выключателемФОТО: dneprsvet.com.ua

Осветительные приборы в винтажном стиле

Профессиональные дизайнеры, при разработке ретро интерьера, как правило, создают авторские осветительные приборы. Можно попытаться создать их и самому, объединив винтажные патроны и необычные по форме декоративные лампочки с основанием. В качестве подвесов используется электрокабель, закреплённый на нескольких роликах. Гораздо проще, но дороже, приобрести уже готовые осветительные приборы «под ретро» как потолочные: лампы и люстры, так и настенные – бра.

Самодельные и фабричные светильники и люстры, выполненные в винтажном стилеФОТО: sc02.alicdn.com

Электропроводка в деревянном доме своими руками: план проведения работ

Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
Прокладка основных кабельных линий по стенам и потолку:
Установка распределительных коробок, розеток и выключателей.
Установка распределительного щита, монтаж щитового оборудования в нем.
Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Ошибки при монтаже

Основная причина пожаров в деревянных домах – нарушение правил установки или эксплуатации электроприборов и ошибки при выполнении операций по монтажу проводки.

Самые распространенные просчеты при монтаже:

использован гибкий пластиковый рукав при скрытой укладке;
проводка уложена в перекрытие без дополнительной изоляции;
пластиковые подрозетники вместо стальных или асбестовых;
мощный кабель в пластмассовом плинтусе;
скрутки внутри короба.

Несложно заметить, что в большинстве своем это последствия экономии. Избежать плачевного исхода просто – надо покупать качественные комплектующие и правильно их устанавливать.

Правила соединения проводов

Практический момент – соединение проводов. Оно осуществляется или посредством распределительных/монтажных коробок или напрямую, при помощи клемм или скрутки.

Схема расположения распределительных коробок в местах пересечения горизонтально и вертикально проложенных проводов. Назначение РК – объединение потребителей в группы или отдельные линии. Это позволяет более экономно расходовать кабель и упрощает процесс монтажа

Прятать распредкоробки под штукатурку или обои рискованно – для ремонта придется удалять облицовку. В связи с этим некоторые электрики реализуют другой способ соединения проводов – с монтажными коробками для розеток и выключателей.

Преимущество такого способа состоит в свободном доступе к местам соединений, минус – в увеличенном расходе кабелей.

Для соединения проводов в розеточной линии применяют термоусадку, для монтажа осветительной сети – клеммы Wago с пружинным механизмом.

Кроме того, многие используют клеммные колодки, опрессовку и традиционную пайку.

Рассмотрим порядок опрессовки гильзами:

Это один из простейших и эффективных способов самостоятельного монтажа проводов, для осуществления которого необходимы пресс-клещи, гильзы по размеру, горелка и термоусадочный материал.

Подробный разбор способов соединения проводов мы рассмотрели здесь.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

коронка по дереву;
дрель;
крепежные скобы (клипсы) по размеру гофры;
саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

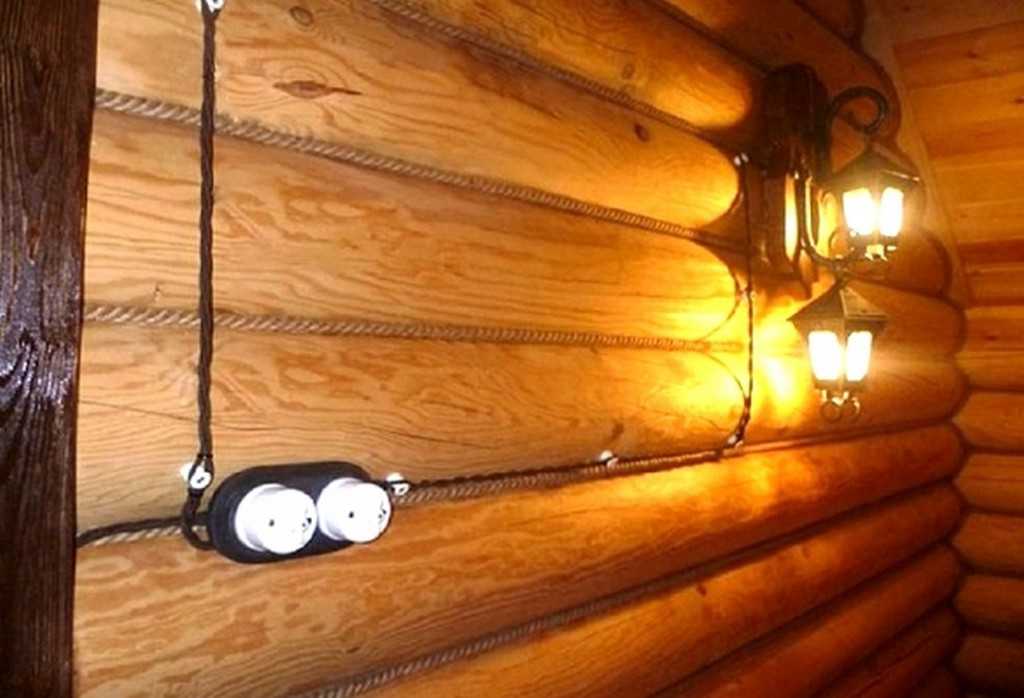

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Выбор элементов защиты и автоматики

Согласно новой редакции ПУЭ (Правила устройства электроустановок) главе 7.1, пункту 7.1.71. (Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО). Что это значит?

Для защиты всех розеточных груп (кондиционеры, розетки, бойлер, стиральная машинка, котлы отопления и так далее) должны быть установлены только УЗО (устройства защитного отключения).

Очень часто встречаются случаи, когда этим правилом «специалисты» пренебрегают. Однако в таком случае Вы будете защищены от поражения электрическим током в случае пробоя или повреждения изоляции в проводнике.

Однако стоимость УЗО в 7–8 раз выше стоимости автоматического выключателя, что в свою очередь делает электромонтажные работы довольно затратным мероприятием. Однако сэкономить все-же можно. Для этого можно устанавливать одно УЗО большего номинала и уже к нему подключать нескольку автоматических выключателей с на порядок ниже номиналом (если УЗО рассчитано на 32 А, то номинал автоматического выключателя должен быть не более чем 25 А).

Розеточные группы

Для защиты розеточных групп номинал УЗО или автоматического выключателя, согласно расчетам, должен быть 16 А. Очень хорошо себя зарекомендовали следующие производители: Eaton, Schneider и ABB.

Цепи освещения

Для защиты цепей освещения будет достаточно АВ на 6 или 10 А. Причем, как и с розеточными группами, на каждую отдельную комнату должна быть установлена своя защита.

Кондиционеры, бойлеры и стиральная машинка

Каждый из бытовых приборов (кондиционер, бойлер, стиральная машинка) должен быть напрямую подключен с распределительного щитка и защищаться с помощью УЗО номиналом 16 А.

Однако в случае если мощность кондиционера более 5 кВт, номинал УЗО должен быть 25–32 А.

Духовые шкафы и электроплиты

Для защиты данных бытовых приборов номинал защиты должен быть 16–63 А в зависимости от потребляемой мощности и количества фаз.

Для примера если у Вас установлен духовой шкаф мощностью 3 кВт, то для его защиты номинал автомата должен быть 16 А. Если мощность электрической плиты составляет 10 кВт, тогда номинал защитной аппаратуры должен быть 50–63 А.

Котлы отопления

Мощность данных устройств для монтажа в деревянных домах может достигать 15–90 кВт и их питание осуществляется по 3-х фазной схеме. Для их защиты применяются 3-х фазные УЗО с номиналом от 16 до 63 А. Все зависит от потребляемой мощности.

Основные правила электромонтажа

Прежде всего, их необходимо знать, чтобы иметь возможность самостоятельно выполнять монтажные и ремонтные работы, а так же контролировать ход монтажа, выполняемого малограмотными специалистами.

Главные требования

Построив деревянный дом проводка его должна отвечать следующим основным требованиям:

Технические характеристики кабелей и электрооборудования должны соответствовать потребляемой мощности приборов каждой отдельно взятой группы.
Эксплуатировать следующие элементы: выключатели, розетки, приборы аварийного отключения нужно с учетом возложенной на них нагрузки.
Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.

А так как мы рассматриваем электропроводку именно в деревянном доме, то эта тема особенно актуальна из-за разночтений в толковании ПУЭ (Правила Устройства Электроустановок) и СП (Свода Правил). Чтобы не возникло путаницы, в данной статье мы ответим на следующие вопросы:

В чём заключаются базовые принципы монтажа электропроводки в деревянном доме.
Как монтируется электропроводка в деревянном доме в соответствии с правилами ПУЭ и СП.
Технические особенности монтажа скрытой электропроводки.

Правильная электропроводка в деревянном доме

Испокон веков дерево — это общестроительный материал. Из дерева строят и небольшие гостевые домики, и коттеджи большой площади. Есть распространённое мнение, что при множестве достоинств бревенчатых домов, основу которых составляют деревянные стойки, эти строения обладают повышенной пожароопасностью. Но это не совсем так.

Независимо от материала, из которого построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, первой загорается мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника. То есть всё, что сделано из сгораемых материалов.

Монтаж электропроводки в каменном доме

В каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале (кабель закладывается в штробы, которые затем заделываются и штукатурятся и т.д.).

Электропроводка открытого типа в деревянном доме

В этом случае застройщику приходится выбирать между наружной проводкой и внутренней, то есть внутрь деревянных стен или между стоек каркаса.

Как проложить кабель в деревянном доме

Рассмотрим случаи, изображенные на картинках выше. В первом случае электропроводка размещается на виду, благодаря чему легко обнаружить любую внештатную ситуацию (короткое замыкание и т.п.), то во втором варианте она спрятана за облицовкой или в деревянном массиве. Соответственно, мы не видим того, что происходит с кабелем. Это вызывает волнение как застройщика, так и самих хозяев — вдруг что-то случится с проводкой и этого не будет видно?

На самом деле, самым «слабым» местом в электросети является не сам кабель (если он не поврежден и с нормальным сечением), а те места, где проходят соединения: распаечные коробки, розетки, выключатели и прочее.

Слабые места электропроводки — места соединения

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Такой вариант, как наружный монтаж электропроводки в кабель-каналах дело затратное, подходит далеко не всем и по дизайну, и по финансовой составляющей .

Наружная проводка подходит не под все стили интерьера.
