Как пробить скважину для воды своими руками

Тонкости обустройства артезианской скважины

Насос

При его выборе обращайте внимание его мощность и диаметр. Экономить не рекомендуется, от него зависит работоспособность водопроводной системы

Лучшими считаются образцы в высокопрочном корпусе, с датчиками, автоматикой, фильтрами. В обыкновенной скважине насос располагают над дном на высоте 1-1.5 м, но в артезианской можно разместить выше. Часто его опускают на 10 м ниже зеркала воды, но не ниже обсадной трубы. Обязательно должна быть защита насоса от холостой работы.

Оголовок. Его крепят к верхней части обсадной трубы для предотвращения попадания мусора внутрь скважины с поверхности. Он состоит из крышки, фиксатора, карабина и уплотнителя. К нему также крепят трос для фиксации насоса. Изделия собственного изготовления приваривают к обсадной колонне. Промышленные образцы фиксируют на болтах.

Гидроаккумулятор. Он необходим для создания автономной системы водоснабжения. Устройство защищает насос от частого включения и гидроудара. Изделие представляет собой емкость с датчиками давления и автоматикой. Насос закачивает жидкость в бак, а дальше она поступает к кранам самотеком. Объем бака зависит от хозяйственных потребностей.

Кессон. Его устанавливают для защиты скважины от промерзания над обсадной трубой. Это прямоугольная или круглая конструкция, которую вкапывают в землю на глубину до 2 м. Ее утепляют снаружи или изнутри, что позволяет эксплуатировать колодец круглый год. Внутри кессона можно расположить оборудование для обслуживания скважины.

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

  1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
  2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
  3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
  4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

  • узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
  • максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
  • заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Сколько стоит артезианская скважина

Самая бюджетная оценка стоимости полноценной водоразборной артезианской скважины не опускается ниже 150 тысяч рублей. Так, в подмосковном регионе услуги по производству буровых работ при бурении таких скважин обходятся в среднем в 1,5 тысячи рублей за погонный метр. То есть, даже если вам улыбнется удача и вы найдете водоносный слой на известняке на глубине всего 60 метров, то только стоимость бурения составит 90 тысяч рублей. А ведь водоносный горизонт может лежать на глубине более ста метров…

К стоимости бурения прибавьте стоимость оборудования. Чтобы артезианская скважина давала стабильный поток чистой воды, ее необходимо оборудовать несколькими дополнительными устройствами. Если ваша скважина не будет иметь значительного напора, то ее придется оснащать насосом. При значительной минерализации воды ее придется смягчать при помощи фильтров. Для доставки воды до конечного потребителя придется строить систему трубопроводов и снабжать ее аккумулятором давления, которые предотвратит разрушающее действие резких скачков давления. В итоге, стоимость инфраструктуры вокруг скважины составит также не менее 150 тысяч рублей.

Но, тем не менее, использование артезианской воды имеет очевидные преимущества:

  • чистота такой воды, безвредность для организма не подвергается сомнению;
  • единовременные большие вложения окупаются большим дебетом воды и длительным, в несколько десятков лет сроков эксплуатации.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения


Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

  1. Спиральный бур — он предназначен для глинистых почв.
  2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
  3. Бур-ложка — его применяют для песчаного грунта.
  4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

  • просто найти его среди старого металлолома, например, снять с большого подшипника;
  • заказать изготовление нужной детали у токаря, который выточит шарик на станке;
  • самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

Достоинства и недостатки артезианской скважины

Артезианская скважина считается ценным источником высококачественной воды. Ее ценят за такие качества:

  1. Уровень воды в артезианской скважине постоянный и не зависит от поры года, осадков, паводков и других явлений.
  2. Срок эксплуатации источника может достигать 50 лет.
  3. Толстый слой грунта очищает поступающую с поверхности жидкость от всех механических загрязнений, поэтому вода из артезианской скважины идеально чистая.
  4. Из источника можно выкачивать более 3 м3 жидкости в час, что позволяет снабжать водой сразу несколько участков.
  5. Колодец не меняет свою водоотдачу даже после длительной непрерывной работы насоса. В доме можно открыть сразу несколько кранов, и при этом давление в системе будет постоянным.
  6. Правильно построенная своими руками артезианская скважина не требует постоянного обслуживания.

Кроме того, нужно знать о недостатках таких источников:

  • В жидкости может быть большое количество минералов и химических соединений, вредных для человека. При обнаружении опасной концентрации вещества следует устанавливать специальные фильтрационные системы.
  • Высококачественная вода расположена глубоко, поэтому себестоимость работ по созданию источника очень высокая.
  • Для бурения артезианской скважины необходимо получить специальное разрешение, т.к. такая вода считается ценным природным ресурсом. Акты выдают специалисты на основании государственных нормативных документов, что требует значительных финансовых вложений. Оформление разрешений может затянуться надолго.
  • Каждый квартал следует выплачивать налог за пользование природными ресурсами.
  • Такая вода содержит большое количество солей кальция и магния, которые повышают ее жесткость. При ее нагревании в бойлере или чайнике выпадает осадок, жидкость мутнеет, а нас стенках емкости и на нагревательных элементах образуются солевые наслоения.

Заиливание скважины

Очень часто, в процессе эксплуатации, песчаные скважины заиливаются. С наружной стороны фильтра скапливаются крупные фракции песка. Внутри из-за вибраций мелкий, пылеватый песок оседает внутри водозаборной трубы. В результате снижается объем подаваемой в дом воды.

Как видно скважины на песок являются доступным вариантом водоснабжения для садового участка или одного-двух частных домов с небольшим водопотреблением. При ограниченном бюджете ее вполне по силам сделать самостоятельно. Однако при бурении следует учитывать не только достоинства такого источника, но и его недостатки.

Как бурить артезианские скважины

Необходимость проведения больших объемов работ и требования к юридическому оформлению бурения и обустройство скважины обычно вынуждают потребителей пользоваться услугами сторонних организаций, имеющих соответствующую специализированную технику и разрешающие документы.

Профессиональное бурение артезианских скважин

В любом случае, бурению артезианской скважины должно предшествовать проведение геологических разведывательных работ. Такая деятельность проводится специализированными организациями, так как требует фундаментальных познаний и специальной техники. Геологоразведка может определить примерную глубину залегания мощного водоносного слоя. После проведения рекогносцировки составляется проект артезианской скважины, который утверждается в контролирующих организациях.

После проведения бурения составляется технический паспорт на проведенные работы и установленное оборудование. На основании паспорта и выдается разрешение на пользование артезианской скважиной. Если вы намереваетесь использовать артезианскую воду для питься, то дополнительно ее качество должно быть проверено санитарно-эпидемиологической службой.

Виды и особенности артезианской скважины

Вид скважины Применение Особенности монтажа
Классическая (однотрубная) При бурении в известняковых пластах Колонну опускают до верхней границы известкового пласта
Двухтрубная При бурении в известняке с глиняными прослойками Наружная труба доходит до известкового слоя, внутренняя — до водоносного пласта
Телескопическая При бурении в сложных грунтах Наружная устанавливается на всей глубине проблемного участка, остальные — как в двухтрубной системе
С кондуктором Для прохождения плывуна Широкая труба устанавливается только на проблемном участке

однотрубной конструкциидвухтрубной системеконструкции из трех телескопических трубНеобходимо выполнить следующее:

  • В соответствующие службы подаются: документ о праве владения на участок, выписка из кадастрового плана о его расположении, ситуационный план, генеральный план застройки участка.
  • Пригласите специалистов для гидрогеологического исследования участка, позволяющего разработать проект артезианской скважины.
  • По результатам геологического исследования Потребнадзор сделает заключение о возможности выполнения работ на данной территории и необходимости создания зоны отчуждения.
  • После получения всех разрешений вам выдадут лицензию на право использования природных недр. С ней необходимо обратиться в специализированную организацию, которая разработает проект скважины.

Большое количество разрешительных документов отпугивает владельцев участков, но без них бурение артезианской скважины на воду будет незаконным. За нарушение закона о водопользовании придется выплатить внушительный штраф.

Преимущества гидробурения скважин

Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так.

При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.

Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты.

К явным преимуществам метода так же можно отнести:

  • компактность оборудования;
  • возможность бурения на крайне ограниченной площадке;
  • минимум технологических операций;
  • высокая скорость работ, до 10 м в день;
  • безопасность для ландшафта и экологического баланса;
  • возможность собственноручного бурения;
  • минимальная стоимость.

Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.

Технология гидробурения на станке МБУ позволяет провести цикл работ на небольшой площадке и не нарушает благоустройство участка

Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова.

Больше всего эта технология приспособлена для работы с  мелкообломочными осадочными грунтами, которые легче всего извлекать из скважины с помощью желонки. А буровой раствор позволяет обойтись без желонирования.

Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.

Как сделать абиссинскую скважину

Бурение абиссинской скважины может проводить только в конце весны или летом. Осенью и зимой такие работы не проводят. Так как в этот период выпадают осадки, которые могут размягчить и увлажнить почву. Существует высокая вероятность загрязнения, что ухудшит качество воды.

Бурение абиссинских скважин делают на глубину:

  1. 5-7 м для бытовых нужд.
  2. 8-10 м на хозяйственные цели, включая полив огорода.

Установка для гидробурения

Используйте дизельную установку для бурения абиссинской скважины через глинистые и скальные образования. Эти буровые установки делают с приводом для управления и давления на буровое долото.

Мощный насос применяют для перекачки бурового раствора в ствол, чтобы ускорить бурение. Поскольку мини буровые установки стоят более 150 000 рублей, вы можете арендовать их по объявлениям на Авито.

Либо сделать самостоятельно. Как сделать буровую установку по чертежам мы писали в статье.

После бурения вы можете компенсировать затраты сдавая машину в аренду своим соседям. Или начать бизнес по гидробурению абиссинской скважины.

Скважина игла своими руками без оборудования

Абиссинская скважина забивается в землю. Остриё — труба, имеющая в нижней части перфорацию с заостренным наконечником. Эту конструкцию забивают до достижения водоносного горизонта. Для поднятия жидкости подключают ручную помпу.

Конечно, такое сооружение сделать не сложно, но срок службы системы не долог, так как она быстро засоряется мелким песком, который есть в добываемой воде. Для фильтрации трубу обматывают мелкой сеткой или проволокой. Это защищает от песка.

Устройство забивается кувалдой, поэтому и называют её забивная скважина. Чаще применяют «бабку». По принципу действия это та же кувалда, но имеет направляющую, со стабильным приложением ударной силы.

Забивной метод прост и позволяет быстро сделать источник. Однако, применяя ударную силу, существует вероятность порчи резьбовых соединений и повреждения фильтра. А это причина загрязнения воды и уменьшения срока эксплуатации абиссинского колодца.

Оборудование для бурения абиссинской скважины:

  1. Трубы с резьбой диаметром 1 — 2. Рекомендуем покупать из нержавеющей стали или оцинкованные. Покупайте из расчёта не более 8 метров, включая фильтр.
  2. Копьевидный фильтр — наконечник.
  3. Соединительные муфты.

Для водозабора понадобятся:

  1. Забурник (ручной бур). Подойдёт садовый ручной бур с удлинителем. Если покупка не планируется и нет возможности взять в аренду, то забурник делайте из арматурной стали.
  2. Забивная бабка заменяется кувалдой.
  3. Ручной насос с обратным клапаном.

Технология как пробурить абиссинскую скважину своими руками:

  1. Забурником делают отверстие до первого водоноса. В поднимаемом грунте должен появится мокрый песок.
  2. По обнаружении водоноса собираем колонну, плотно прикручивая через муфты к первому звену с копьевидным фильтром — наконечником трубы на нужную длину. Соединения уплотняем льняной паклей.
  3. Готовую колонну аккуратно, не допуская перекосов, забиваем бабкой или кувалдой в приготовленное забурником отверстие.
  4. Когда колонна встанет на нужную глубину — прикручиваем к верхнему выходу ручной насос.
  5. В ствол вливаем воду и прокачиваем. Жидкость должна поступать свободно, ручной насос работать легко — верный признак что абиссинская скважина забита на нужную глубину.

Абиссинская скважина из полипропиленовых труб

При забивании трубы сложно определить первый водоносный горизонт. Поэтому для абиссинской скважины применяют шнеки.

  1. Бурим отверстие большего диаметра, чтобы не забивать, а легко установить полипропиленовую трубу без повреждения.
  2. Засыпаем дно скважины щебнем, что создает дополнительный естественный фильтр, улучшая качество воды и увеличивая срок службы.

Порядок работ по изготовлению гидросооружения из полипропиленовых труб аналогичен способу №1. Большие трудозатраты составит ручное бурение шнеком отверстия большого диаметра.

Прокачка после бурения

После завершения работ требуется прокачка абиссинской скважины после бурения. Во время забивания труб в фильтре и стволе собирается грязь. Задача прокачки состоит в том, чтобы очистить конструкцию от песка.

Прокачку делают, пока не пойдёт чистая вода.

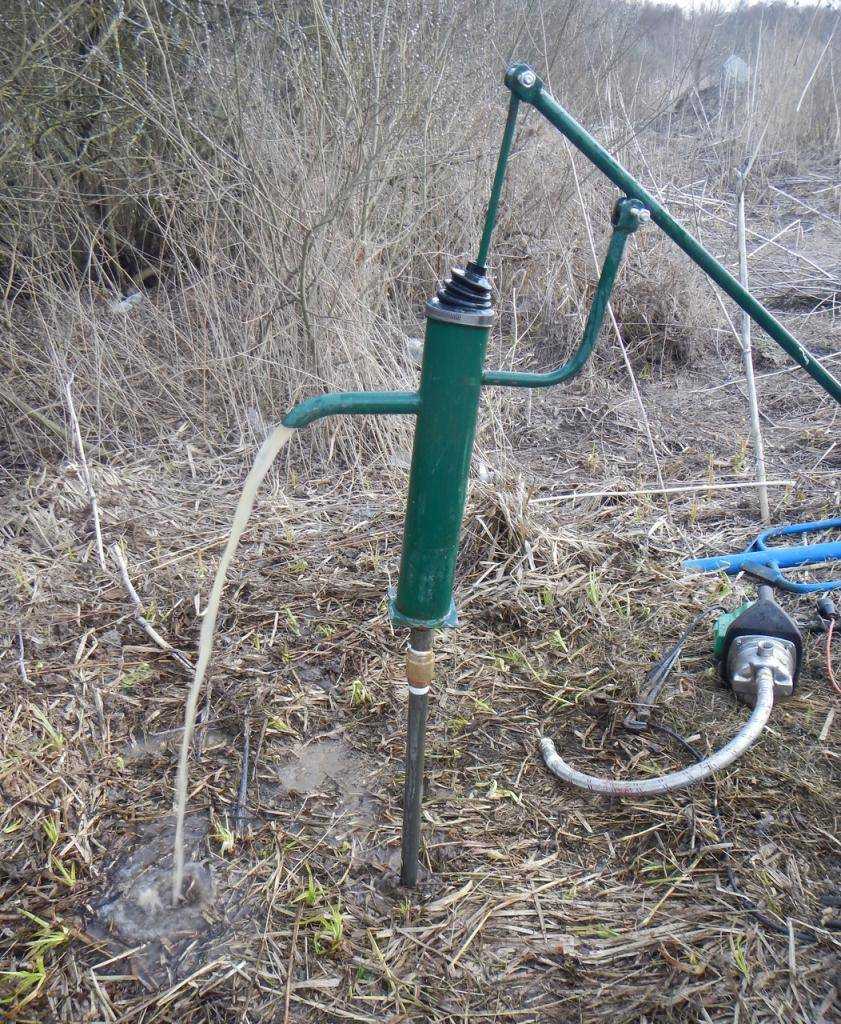

Рекомендуем прокачивать новую абиссинку ручным насосом.

Применять насос Малыш или другой электроприбор не нужно. Вода с примесями повредит оборудование, и насос придёт в негодность.

Кроме того, в начале работы у источника низкая водоотдача. Ручным насосом можно регулировать приложение усилия, и увеличить до рабочего объёма.

Виды и особенности скважин

От глубины залегания пласта, содержащего воду, зависит вид источника.Это могут быть:

Абиссинский колодец. Представляет собой неглубокую скважину-иглу, что требует очень тщательного подбора места для ее устройства.
Поблизости не должно быть никакого мусора, выгребных ям, септиков. Находящиеся в них вредные вещества, могут просочиться в источник и загрязнить его, что совсем нежелательно.

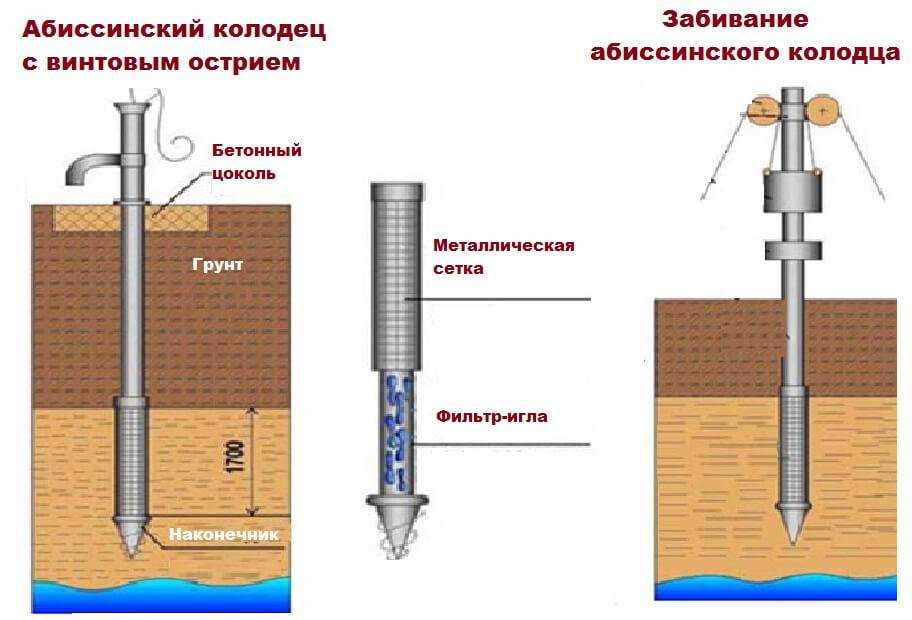

Устройство абиссинского колодца

При отсутствии гальки и прочих твердых пород такую скважину можно пробурить на территории приусадебного участка или в подвале самого дома, что упрощает подачу воды и дает возможность использовать источник при сильных морозах. Оборудуется такой колодец ручной колонкой, работа которой не зависит от наличия электроснабжения, или насосом.

Песчаная скважина. Ее назначение состоит в более глубокой выкачке воды, когда водоносный слой залегает на глубине до 50 метров.

При выборе вида скважины необходимо учитывать:

  • Тип местности.
  • Объем потребляемой воды для хозяйственных нужд.
  • Если водоносный пласт залегает неглубоко и расход воды небольшой, можно устроить песчаную скважину и абиссинский колодец.
  • Для расхода больше 10 куб. м. в час необходима артезианская скважина.
  • Место для обустройства источника выбирается как можно дальше от загрязнителей воды и ближе к дому, что облегчит прокладывание водопровода.
