Монтаж и основные особенности пластиковых труб / водопроводные / предназначение труб / публикации / санитарно-технические работы

Технология производства труб и физические свойства материала

Материалом для изготовления такой продукции является гранулированный полиэтилен. Его загружают в бункер и нагревают до полного расплавления. После этого масса под давлением подается в формирующую головку. Она имеет выход в виде кольцевой щели, соответствующей размеру производимой в данный момент продукции.

Прессовый инструмент для сшитого полиэтилена является сменным и устанавливается в зависимости от программы производства. Поскольку он работает в условиях высоких температур, инструмент нужно постоянно охлаждать. Это производится по внутренним каналам для воды. При прохождении по ним жидкость нагревается, унося часть тепла из рабочей зоны.

На выходе из формирующей головки конец трубы захватывается извлекателем и, с контролируемым натяжением, удаляется из установки. Для обеспечения точности размеров внутрь изделия подается воздух под давлением. Распирающее давление прижимает еще пластичную массу к стенкам формирующего участка, обеспечивая номинальный размер изделия.

В потоке производства на наружную поверхность наносится маркировка, содержащую полную информацию о производимом изделии.

Полиэтиленовые

Полиэтиленовая труба водоснабжения — черная, иногда с продольными синими полосками. Желтые продольные полосы указывают на назначение труб для подземной прокладки газопроводов.

Трубы для воды — черные с синими полосами

Материал труб характеризуется маркой полиэтилена : трубы напорные ПЭ 100 для водоснабжения при той же толщине стенок будут прочнее на разрыв, чем ПЭ 80. При одном и том же SDR 11 (стандартном размерном отношении, результате деления диаметра на толщину стенки) трубы ПЭ 100 для водоснабжения имеют рабочее давление PN 16 (16 кгс/см2), а из полиэтилена марки 80 — PN 12,5.

Назначение труб указывается в маркировке: труба для технического водоснабжения маркируется словом «техническая», для питьевого — «питьевая».

Назначение указано в маркировке

Особенности

Полиэтилен — идеальный материал для улицы: он сохраняет эластичность в холода и не боится разморозки. Полиэтиленовый летний водопровод на даче, в котором замерзла вода, незначительно увеличит свой диаметр, а с наступлением тепла вернется к прежнему размеру;
Трубы ПЭ для водоснабжения ГОСТ 18599-2001 могут иметь размер от 10 до 2000 миллиметров и применяются не только в качестве летних водопроводов для дачи, вводов водоснабжения в частные дома и магистральных водопроводов, но и в роли ливневой канализации и канализационных коллекторов;

На фото — прокладка канализационного коллектора из ПЭ трубы

Полиэтилен нестоек к высоким температурам и начинает размягчаться уже при 80°С. Механическая прочность снижается гораздо раньше, поэтому полиэтиленовая труба для наружного водоснабжения и внутренних водопроводов может эксплуатироваться при долговременной температуре до 40 градусов с возможностью кратковременного нагрева до 60°С.

Соединение

Полиэтиленовые напорные трубопроводы монтируются на соединениях трех типов:

На компрессионных фитингах. При диаметре до 32 мм их установка выполняется вручную, без применения инструмента. Герметичность обеспечивается пластиковым или резиновым уплотнителем;

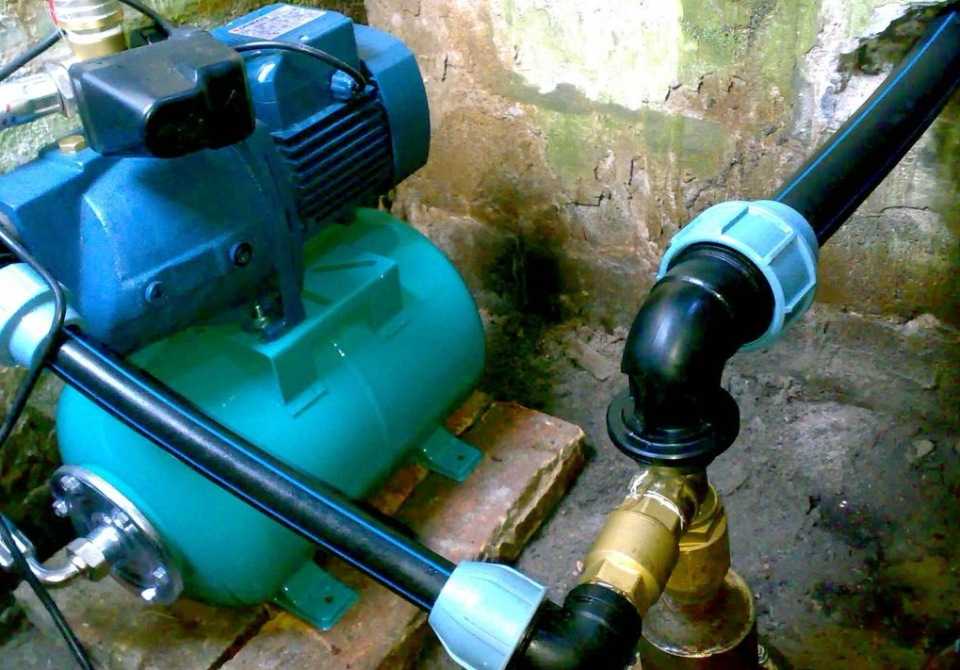

Полиэтиленовые трубы для станции водоснабжения соединяются компрессионными фитингами

На электромуфтовых фитингах: они свариваются с трубой при подаче питания на встроенную в фитинг нагревательную спираль. Сварка выполняется в автоматическом режиме, после считывания сварочным аппаратом штрих-кода с параметрами изделия, что полностью исключает ошибки при выборе тока и продолжительности сварки;

Электромуфтовое соединение

Встык. Стыковая сварка практикуется при толщине стенки трубы от 4 мм. После торцовки трубы оплавляются плоским нагревательным элементом с антиадгезивным покрытием и прижимаются друг к другу с усилием 1,5 кгс/см2. После охлаждения шов зачищается от грата (выдавленного расплава пластика).

Стыковая сварка трубы ПНД (из полиэтилена низкого давления)

Разновидности маркировки ПВХ изделий

Для рассматриваемых изделий были введены собственные стандарты, касающиеся маркировки. Трубы, изготовленные из одного материала, но имеющие разную толщину стенок, отличаются по свойствам.

К особенностям проводимой маркировки относят:

PN – значение максимального допустимого рабочего давления при температуре среды 20 градусов Цельсия, при котором водоснабжение без ремонта будет осуществляться на протяжении 50 лет.;
SDR – значение, равное наружному диаметру, поделенному на толщину стенок.

После обозначения «PN» часто идет цифра, к примеру, 25. Она указывает на максимальное давление, при котором может использоваться труба. В маркировке иногда указывается наружный и внутренний диаметр изделия в миллиметрах.

Обозначение материала проводится с применением специальной маркировки. Для монтажа системы водоснабжения применяют трубы со следующими обозначениями:

PPH – гомополимер, который получается при использовании небольшого количества добавок. Изделия с этой маркировкой в большинстве случаев имеют большой диаметр. Используются для создания системы наружного водоснабжения.
PPB – сложная разновидность полимера, получившая название блоксомер. Характеризуется необычной молекулярной структурой с высокой прочностью. Поэтому PPB используется для создания ответственных участков в системе водоснабжения, работающих в неблагоприятных условиях.
PPR – статический сополимер с кристаллическим расположением молекул. За счет этого материал выдерживает сильные и частые перепады температуры окружающей среды. Диаметр изготавливаемых труб из этого полимера – 16-110 мм.
PPS – полимер, характеризующийся устойчивостью к высоким температурам и механическим воздействиям. Повышенные показатели прочности и износостойкости позволяют использовать его для монтажа центральных систем водоснабжения. Диаметр труб – 20-1200 мм.

Некоторые производители добавляют собственную маркировку, по которой можно узнать о других характеристиках изделия.

Особенности монтажа полимерных трубопрокатов

Для соединения отдельных полимерных элементов требуется специальное оборудование и фитинги. Несмотря на высокую обрабатываемость материала, для изменения длины секций потребуется резак.

Для работы понадобится:

строительная рулетка;
маркер;
угловая линейка.

Процесс монтажа делят на несколько этапов:

Отрезание по размеру отдельных секций труб.
Место разреза зачищается от заусенцев и других дефектов.
Подбирается подходящий фитинг.
Выполняется монтаж всех элементов с их фиксацией.

Создать систему водоснабжения можно за несколько часов. Для повышения прочности соединений применяется специальный паяльник для полимерных изделий.

Особенности сварочных работ

Сварочные работы проводятся для повышения надежности соединений полимерных труб. Для этого нужен специальный паяльник с насадками. За счет воздействия высокой температуры в месте стыка образуется прочный шов.

Выделяют несколько технологий сварки:

электрофитинг – распространенный инструмент, позволяющий получить качественное соединение;
при холодной сварке две части соединяются специальным клеем.

Пайка труб

При использовании паяльника выбирают насадку и выставляют правильную температуру нагрева. Для многих полимеров максимальный показатель – 260 градусов Цельсия. На момент сварки обе части стыкуются, входят в контакт с нагретой насадкой. После снятия насадки фиксируется фитинг. Важный момент – нельзя изменять положение двух частей относительно оси.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
поливинилхлорид (ПВХ),
полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Плюсы полипропиленовых изделий

Полипропиленовые трубы широко используются для сооружения разных инженерных коммуникаций в промышленности и быту. Это объясняется наличием многих преимуществ. Из полипропиленовых труб и комплектующих (в том числе запорной арматуры) прокладывают системы для водоснабжения и отопления дома.

Главные преимущества пластиковых изделий:

Долговечность. Полипропиленовые трубы и запорную арматуру делают из прочного материала, который противостоит разным негативным воздействиям (давление, высокие температуры и другое). Это обеспечивает их долговечность. Так, система холодного водоснабжения из полипропиленовых труб может прослужить до 50 лет. У труб для горячей воды и отопления срок эксплуатации меньше – около 25 лет.
Гладкость внутренних стенок. Внутри полипропиленовые трубы гладкие. Это предотвращает образование налета и отложений, которые со временем приводят к сужению внутреннего диаметра трубопровода. Известковые наслоения часто становятся причиной падения давления в сети. Полипропиленовые узлы и трубы из полипропилена лишены этого недостатка, что нельзя сказать о металлических аналогах.
Легкий монтаж. Прокладка системы водоснабжения или отопления в доме из полипропиленовых труб и запорной арматуры – процедура не сложная. Все работы можно выполнить самостоятельно

Важный момент – при прокладке коммуникации важно прочно соединить полипропиленовые элементы.
Цена. Изделия из полипропилена стоят дешевле, чем аналоги из металла

Это один из факторов, который обеспечил рост популярности материала.
Полипропиленовые узлы устойчивы к коррозии, образованию известкового налета. Это обеспечивает герметичность сети на протяжении всего срока эксплуатации. Не нужно проводить периодическое техобслуживание системы.

Выбор пластиковых труб

Полимерные изделия для сооружения системы водоснабжения в современном частном доме или квартире изготавливаются на основе применения полипропилена, поливинилхлорида и полиэтилена (подробнее: «Характеристики полимерных труб для водоснабжения, правила монтажа»). Независимо от исходного материала, который использовался для создания продукта, его стоимость все равно будет относительно низкой.

По этой причине такие виды водопроводных труб для квартиры являются лучшим решением по сравнению с аналогом из нержавеющей стали. Во многом это также связано с продолжительностью срока службы пластиковых изделий, возможностью использовать их для водопровода горячей и холодной воды, максимально простым монтажом. С установкой таких труб вполне может справиться сам владелец дома/квартиры.

Что касается горячего воды, то для ее транспортировки подходят полиэтиленовые изделия, что связано с их техническими характеристиками:

свои свойства полимер сохраняет при высоких температурах – до 140С выше нуля;
устойчив полипропилен и к повышенному давлению, что позволяет избежать прорыва магистрали изнутри.

Пластиковые разновидности труб для водопровода можно устанавливать собственноручно, воспользовавшись одним из способов монтажа:

Холодная сварка. Представляет собой, по сути, простое склеивание трубы и муфты. Такое соединение обеспечивает прочный и абсолютно герметичный шов.
Диффузионная сварка. Данный метод основан на принципе расплавления внутренней и внешней поверхностей соединяемых элементов трубопровода. В завершении размягченные отрезки запрессовываются друг в друга.

Последний способ имеет один существенный минус: демонтаж трубопровода невозможно произвести без разрезания сегментов. Однако этот недостаток компенсируется очевидными преимуществами такого водопровода в квартире: трубы способны выдержать любое давление с сохранением герметичности шва (до 40 Атм.).

Оцинкованная сталь

Продолжительность эксплуатационного периода стальных труб можно продлить при помощи цинкового покрытия на поверхность с внутренней и наружной стороны. Оцинковка позволяет получить абсолютно новый материал, устойчивый к воздействию коррозии и образованию засоров в трубах. Раньше в так называемых сталинках оцинкованные изделия устанавливались без сварки с применением чугунных уголков, либо специальных тройников. Даже через несколько десятков лет успешной эксплуатации трубы из оцинкованной стали оставались в хорошем состоянии.

Сравнительная сложность установки является одним из основных недостатков подобных изделий. Синтетические материалы крайне нежелательно использовать для герметизации соединений. Традиционно применяемые вещества наподобие льна, пропитанного олифой, либо краской, зарекомендовали себя наилучшим образом.

Плюсы и минусы пп труб

У пластика есть главное преимущество — это долгий срок службы. Такие трубы обладают большей стойкостью к внешним раздражителям, чем их металлические аналоги. Они не подвержены коррозийным образованиям и солевым и другим образованиям на стенах.

Пластиковые трубы нашли свое распространение не так давно и определить конкретно сколько они прослужат сложно. Производители заявляют эксплуатационный срок в 50 лет.

Пластик нового поколения производят из экологических веществ, не отражающих плохого воздействия на экологию. Не способны изменять свойства жидкости. Материал обладает низкой теплопроводностью, поэтому они способны поддерживать тепло. Также считается что благодаря хорошей плотности стенок трубы, происходит подавление шумов от водяного потока.

Минусом пластика является лишь то, что не все типы труб могут подходить для устройства горячего водоснабжения. Но благодаря новейшим технологиям существуют пластиковые трубы способные выдерживать температуру до девяносто градусов Цельсия.

Что это такое

Сшитым называется полиэтилен с модифицированной сетчатой структурой. Его молекулы соединены между собой дополнительными боковыми связями. Сшивка обеспечивает материалу максимальную плотность, снижает его термопластичность.

Сфера применения

Сшитые полиэтиленовые продукты находят применение в производстве:

напорных водопроводных труб;
деталей трубопроводов горячего водоснабжения;
газопроводных труб для подземной прокладки;
элементов систем отопления;
защитных рукавов кабельных сетей высокого напряжения;
различных деталей и элементов в приборостроении;
специальных стройматериалов.

Технические характеристики сшитого полиэтилена

Плотность 0,94 г/м³.
Прочность на разрыв 22–27 МПа.
Относительное удлинение при разрыве 350–550 %.
Модуль упругости более 550 МПА.
Ударопрочность 441 кДЖ/см².
Твердость по Шору 64.
Твердость по Вика 124,5 ºС.
Диапазон рабочих температур -100…+100 ºС.
Температура:

размягчения — 150 ºС;
плавления — 200 ºС;
горения — 400 ºС.

Коэффициент линейного расширения 1,4*10⁻⁴ (ºС⁻¹).
Коэффициент теплопроводности 0,35–0,41 Вт/мºС.
Класс горючести — Г4.
Класс воспламеняемости — В3.
Класс по токсичности продуктов горения — Т3.

Трубы ПНД

Домовладельцам, решающим задачу проведения водопровода в частный дом, доводилось слышать о таких материалах, как ПНД. Новичкам в этом вопросе желательно разобраться с разновидностями труб ПНД, которые можно использовать для установки.

Аббревиатуры, указанные на изделиях (ПНД, ПВХ и т.п.) помогают определить материал, из которого изготовлена труба. ПНД представляет собой полиэтилен пониженного давления. Это первоначальное сырье, используемое для изготовления ПЭ изделий, в частности для труб.

Качество изделий из ПНД может отличаться. Основные свойства используемого исходного материала оказывают воздействие на характеристики изготовляемых труб. Эксплуатационные характеристики и возможная продолжительность использования также обусловлены этими основными свойствами материалов.

Некоторые застройщики устанавливают магистраль из ПНД изделий, которая может использоваться на протяжении 45-50 лет. Некоторые изделия приходит в негодность уже спустя 1,5-2 года эксплуатации. Качественные характеристики исходного сырья являются определяющими в этом вопросе. Поэтому нужно понимать, как правильно выбирать полиэтиленовые трубы.

Металлические трубы

Можно ли использовать металл для разводки ХВС?

Если речь не идет о черной стали — безусловно. На холодной воде применяются:

Оцинковка. Она монтируется исключительно на резьбовых соединениях: сварка выжигает цинковое покрытие, оставляя водопровод беззащитным перед ржавчиной;

Водопровод из оцинковки собирается только на резьбах

Медь на паяных, компрессионных или пресс-фитинговых соединениях (см. Труба медная для водоснабжения: всерьез и надолго);
Гофрированная нержавейка на компрессионных фитингах.

Эти материалы лишены всех недостатков черной стали, кроме ее высокой теплопроводности. Однако против них играет непомерно высокая по сравнению с полимерными и металлополимерными трубами цена: скажем, погонный метр нержавеющей трубы Kofulso диаметром 15 мм обойдется покупателю в 230-250 рублей.

На фото — гофрированная нержавеющая труба Кофулсо корейского производства

Какие бывают трубы?

Все трубы для трубопроводов классифицируются по нескольким важным параметрам. Рассмотрим основные из них:

В первую очередь выделяют такие виды труб по диаметру:

малые;
средние;
большие.

Деталь малых размеров имеет показатель сечения от 5 до 102 мм, средних — от 102 до 426 мм, а изделия, которые причисляют к большим — выше 426 мм.

Кроме этого, они классифицируются по таким показателям:

по материалу изготовления;
по профилю поперечного сечения;
по размерам;
по способу соединения;
по типу изоляции.

Некоторые типы труб оснащаются изоляцией, такие изделия используют при устройстве отопительных сетей и магистралей ГВС

Полипропиленовые трубы

Полипропиленовые гибкие трубы

Среди общего числа гибких трубопроводов особую популярность получили варианты из полипропилена. Почему уже их популярность так велика? В этом нет ничего удивительного, полипропилен с теплоизоляционным покрытием способен справляться с высоким давлением до 10 атмосфер, при этом кратковременное давление может достигать и 13 атмосфер. При этом теплоноситель, содержащийся в трубах, может достигать температуры в 95 градусов по Цельсию. В данном случае переживать о возможных разрушениях полипропилена не стоит, так как он спокойно переносит такие показатели, сохраняя свои теплоизоляционные свойства.

Водопровод, состоящий из таких элементов, не несет в себе никакой опасности для людей, поскольку при протекании через него воды высокой температуры пластик не выделяет никаких вредных веществ. Благодаря этому, человеку не о чем беспокоиться. Стоит сказать, что минимальный радиус гиба трубы из полипропилена не позволяет свернуть ее в бухту, поэтому участки трубы продаются отрезками по 4 метра.

Элементы, требующиеся для монтажных работ

Монтаж пластиковых труб своими руками может потребовать применения комплектующих элементов:

переходника;
соединительной муфты;
муфты с внутренней либо наружной резьбой;
отводов на 90 и 45°;
тройника;
крестовины;
разъемного соединителя;
втулки и заглушки;
хомутов.

Переходник используется для осуществления перехода между трубами разных диаметров. При пайке отрезков труб одинакового диаметра необходима соединительная муфта, которая в случае резьбового соединения оснащена внутренней либо наружной резьбой. Повороты трубопровода осуществляются отводами. Для пайки в узел трех труб используются тройники, четырех – крестовины. Тройник также оснащается резьбой.

При необходимости может быть создано разъемное соединение. Трубопроводы обычно закрываются втулками или заглушками. К стенам или конструкциям трубы крепятся хомутами. Они бывают пластиковые и металлические.

Для соединения труб понадобятся фитинги разной конфигурации

По материалам, которые используются в производстве фитингов, различают комбинированные и монолитные образцы. В комбинированных фитингах часть конструкции выполнена из полимера, а другая часть – из металла. Они бывают с неподвижным и подвижным резьбовым соединением. Монолитные фитинги полностью состоят из полимера.

Металлические трубы

Можно ли использовать металл для разводки ХВС?

Если речь не идет о черной стали — безусловно. На холодной воде применяются:

Водопровод из оцинковки собирается только на резьбах

Медь на паяных, компрессионных или пресс-фитинговых соединениях (см. Труба медная для водоснабжения: всерьез и надолго);
Гофрированная нержавейка на компрессионных фитингах.

На фото — гофрированная нержавеющая труба Кофулсо корейского производства

Разновидности маркировки ПВХ изделий

Маркировка на трубах, изготовленных из поливинилхлорида, означает область применения и условия эксплуатации.

Для монтажа водопроводов применяют трубопрокаты длиной 2 либо 4 метра. Маркировка PN10 либо PN16 подходит для устройства холодного водопровода, PN20 либо PN25 применяют для горячего водоснабжения.

Особенности монтажа полимерных трубопрокатов

Полимерные трубы легко собирать в единый трубопровод.

Перед установкой следует выполнить проект, который учитывает показатели температурного изменения.

Затем определяют тип спаивания труб.

Оборудование для разового применения стоит взять на прокат.

Особенности сварочных работ

Лучшим способом соединения трубопрокатов считается сварка.

Для выполнения работ необходимо иметь:

1.сварочное оборудование.

2.резак.

3.рулетку.

4.маркер.

5.вещество, чтобы обезжиривать поверхность.

Разновидности сварки:

1.полифузная. Заготовки с фитингами разогревают на специальных насадках оборудования, затем их соединяют. Во время работы руководствуются таблицей, в ней содержатся сведения о времени, за которое нагреваются детали.

2.с помощью электрофитинга. Сварочный аппарат устанавливают для работы. Трубопрокатную заготовку и фитинги вставляют в устройство, фиксируют. Аппарат с электрофитингом соединяется с помощью провода. Работу производят нажатием кнопки Старт, выключается аппарат автоматически.

3.холодная. Метод сварки используют редко. Для сварки применяют клей, которым смазывают детали в местах стыка.

Сварочное оборудование представляет собой простое устройство, с ним легко разобраться каждому.
