Подшипник — одна из тех деталей, замена которой требует точности: ошибка даже на несколько миллиметров означает либо невозможность установки, либо ускоренный износ узла. Правильный подбор подшипника начинается с трёх базовых параметров: внутреннего диаметра (посадочного места на вал), наружного диаметра (посадочного места в корпусе) и ширины. Именно по этим данным можно быстро найти нужную позицию в каталоге — для этого, в частности, предназначен инструмент помощи в подборе на сайте podgroup.ru, специализирующегося на ГОСТ-подшипниках для промышленности.
Подшипники, выпущенные по отечественным стандартам, имеют устоявшуюся систему обозначений: в маркировке зашифрованы тип, серия, габариты и конструктивные особенности. Однако на практике маркировка на снятом изношенном подшипнике нередко нечитаема — стёрта, заржавела или вовсе отсутствует. В таких случаях подбор по размерам становится единственным рабочим способом найти замену, не разбирая соседние узлы и не тратя время на архивную документацию.
Типы подшипников и их применение в промышленности
Номенклатура подшипников, применяемых на производстве, достаточно широка. Каждый тип рассчитан на определённый характер нагрузок и условия работы, поэтому при замене важно не только совпадение габаритов, но и соответствие конструкции.
- Шариковые радиальные — наиболее распространённый тип, применяется в электродвигателях, вентиляторах, редукторах лёгкой и средней серии; воспринимает радиальные нагрузки и небольшие осевые.
- Роликовые цилиндрические — используются там, где радиальная нагрузка значительно выше, чем могут выдержать шариковые аналоги: в тяжёлых редукторах, прокатных станах, компрессорах.
- Конические роликовые — незаменимы при комбинированных нагрузках (радиальных и осевых одновременно), характерны для ступичных узлов, редукторов с косозубыми шестернями, подъёмного оборудования.
- Упорные шариковые и роликовые — воспринимают преимущественно осевые нагрузки; встречаются в насосах, шпиндельных узлах, вертикальных валах.
- Сферические двухрядные — допускают угловые перекосы вала относительно корпуса, что делает их востребованными в оборудовании с длинными валами и неизбежными погрешностями монтажа.
В энергетике и тяжёлом машиностроении чаще встречаются крупногабаритные серии с увеличенной грузоподъёмностью. Для станочного оборудования принципиально важна точность изготовления — там применяют подшипники классов точности П, В или А вместо стандартного класса 0. Эти нюансы отражаются в обозначении по ГОСТ и должны учитываться при поиске замены.
Как правильно снять размеры для подбора

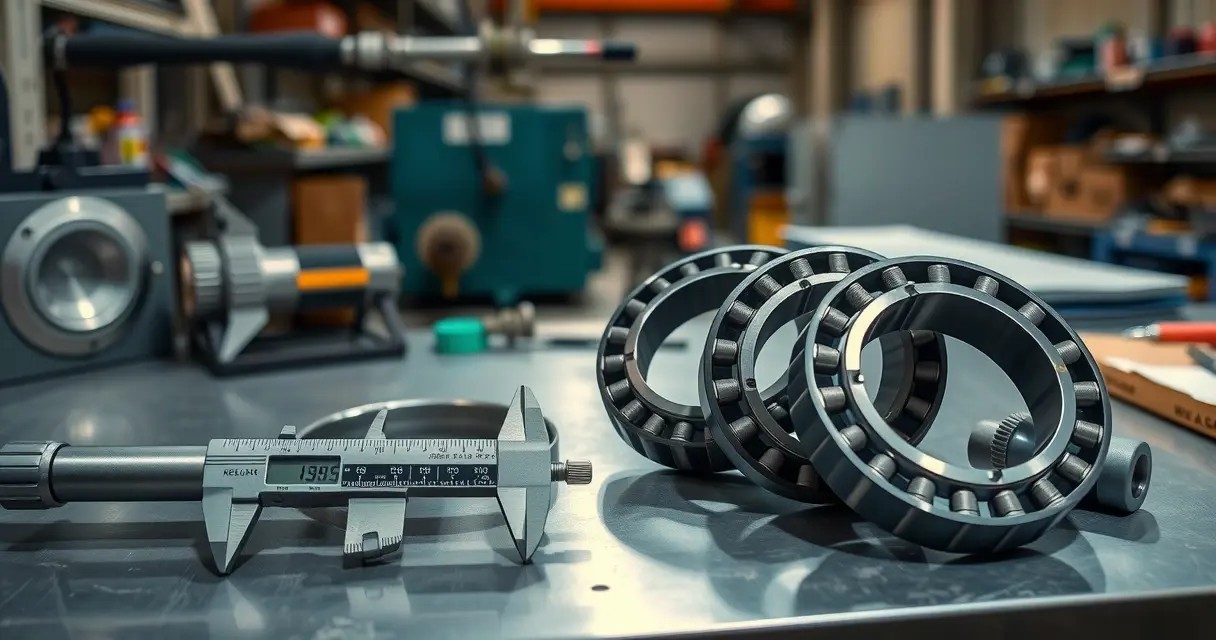

Чтобы подобрать подшипник по размерам, достаточно штангенциркуля или микрометра. Снимают три основных параметра: внутренний диаметр d, наружный диаметр D и ширину (высоту) B. Измерения выполняют по посадочным поверхностям — внутренней и наружной обоймам. Если подшипник уже снят с вала и не разрушен, замерить его не составляет труда. Если же он разрушен, размеры берут с посадочного места: диаметр вала даёт значение d, диаметр расточки в корпусе — значение D.
Помимо трёх основных параметров, иногда важны дополнительные: наличие и тип уплотнений (открытый, с одним или двумя резиновыми щитами, с металлическими крышками), наличие канавки и отверстия для смазки, конфигурация внутреннего кольца (цилиндрическое или коническое отверстие). Эти детали влияют на условия эксплуатации и периодичность обслуживания. В подборе по размерам через каталог ГОСТ эти параметры фигурируют как дополнительные буквенные обозначения в маркировке.
Стоит учитывать, что один и тот же габарит может соответствовать нескольким сериям — лёгкой, средней, тяжёлой. Серия отличается шириной кольца и диаметром тел качения, а значит — грузоподъёмностью и ресурсом. Поэтому при подборе замены желательно сохранять не только внешние размеры, но и серию, чтобы не снизить ресурс узла.
Подбор подшипников для конкретных типов оборудования
Требования к подшипниковому узлу существенно зависят от типа оборудования. В электродвигателях критична чистота вращения и уровень шума — здесь предпочтительны шариковые подшипники повышенной точности с предварительно заложенной смазкой. В редукторах, где нагрузки знакопеременные и значительные, чаще применяют роликовые серии с более высокой динамической грузоподъёмностью.
Насосы и компрессоры работают в условиях вибрации и нередко во влажной или агрессивной среде, поэтому там востребованы варианты с надёжными уплотнениями и коррозионностойкими покрытиями. В энергетическом оборудовании — турбинах, генераторах, крупных вентиляторах — применяют подшипники специальных серий с расширенными допусками по температуре и нагрузке. Ремонтным службам предприятий важно иметь доступ к широкой номенклатуре: нередко на одном заводе одновременно эксплуатируется оборудование разных поколений и производителей, и унифицировать парк подшипников удаётся лишь частично.
Особенности ГОСТ-маркировки и поиск аналогов
Отечественная система обозначений подшипников отличается от международных стандартов ISO и DIN, хотя во многом им соответствует. В маркировке ГОСТ первые цифры обозначают конструктивную разновидность, следующие — серию диаметров и ширин, последние — внутренний диаметр. Например, обозначение «306» расшифровывается как шариковый радиальный (тип 3 — нет, тип 0 — однорядный), средняя серия диаметров, внутренний диаметр 30 мм. Привычка читать маркировку сокращает время на поиск нужной позиции.
При подборе аналога по зарубежному обозначению или наоборот — когда нужно найти отечественный эквивалент импортного подшипника — габариты остаются главным ориентиром: если размеры d, D и B совпадают, а серия и тип соответствуют, подшипник взаимозаменяем. Небольшие отличия в допусках между стандартами, как правило, не критичны для большинства промышленных применений, но в высокоточных шпиндельных узлах их стоит учитывать.
Подбор подшипника — задача, решаемая в несколько шагов: замерить посадочные размеры, определить тип и серию, уточнить дополнительные конструктивные признаки. Специализированный поиск по параметрам d, D и B позволяет быстро сузить выбор до конкретных позиций в каталоге ГОСТ, не листая многостраничные таблицы вручную. Это особенно ценно для ремонтных служб, где простой оборудования измеряется реальными потерями производительности.
