Монтаж водоотводных лотков — устройство и установка на примерах

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

  • Сточные
  • Коробчатые
  • Щелевые
  • Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.


Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

  1. Металл
  2. Чугун
  3. Пластик
  4. Железобетон


Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

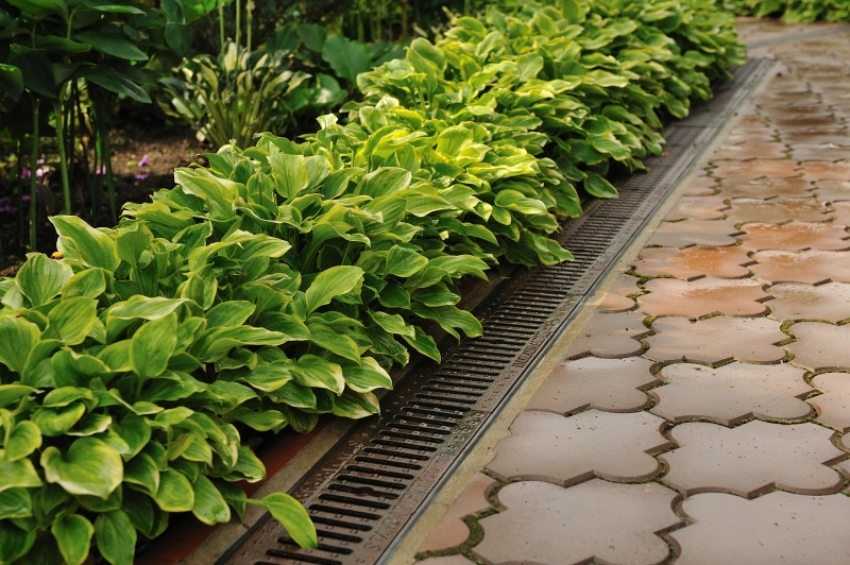

Линейный водоотвод


Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод


Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

  • Определению системы водоотвода
  • Схеме расположения каналов, точек забота и мест сброса воды
  • Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

  1. тип грунта;
  2. вид поверхности;
  3. уровень подземных вод;
  4. схеме расположения различных построек, сооружений, дорожек, клумб;
  5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Для чего требуются водосточные лотки

Сутью работы систем водоотвода является качественное удаление талых вод и осадков, собирающихся на дорожной одежде. Для этого полотну дороги необходимо придать продольный и поперечный уклон, а в нужных местах устанавливаются ливневки. Через эти сливные ямы вода проникает в достаточно сложную канальную систему, которая состоит из блоков упора, водосточных лотков и других элементов. Вода, отведенная по этим каналам, сбрасывается в разрешенных местах.

В случае, если пренебрегать водоотводом, талые и осадочные воды скапливаются на дорогах. Это чревато размывом земляного полотна и разрушением дорожной одежды, что в свою очередь приводит к быстрому прекращению полноценного функционирования дороги.

Уход за ливневой канализацией из лотков

Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Бетонные водоотводные лотки (каналы, желоба)

Бетонный лоток (желоб, канал) — наиболее распространенный элемент дренажной линейной системы. Он настолько универсальный, что подходит для различных территорий любого класса нагрузки на поверхность — от садовых дорожек до грузовых терминалов. Он отличается высокой устойчивостью к повреждениям и агрессивным средам. Широкое применение объясняется низкой стоимостью исходного сырья и простым способом изготовления. Для производства Стандартпарк использует объемно-армированный раствор — фибробетон. Это улучшенный состав бетона, поскольку в нем присутствуют полипропиленовые волокна.

Желоба из данного материала не впитывают влагу, прекрасно переносят циклы заморозки-разморозки, стойки к температурным перепадам и к изгибающим нагрузкам (на 25% больше в сравнении с обычным бетоном), а также имеют на 30% ниже уровень усадочных деформаций, и на 10-15% дешевле аналогов из полимербетона.

Они имеют гладкую поверхность, что увеличивает их пропускную способность и улучшает самоочищаемость. За стенки не цепляется мусор и они не покрываются грязевыми наростами.

Конструкция и виды водоотводных лотков

Перед тем, как купить водоотводные лотки, предлагаем ознакомиться с их разновидностями и назначением. Конструктивно типовой лоток представляет собой литой желоб П-образной формы в сечении, у которого открытую грань при монтировании водостока закрывают чугунной решеткой. При этом стандарт EN 1433, действующий на территории Евросоюза, определяет четыре разновидности водоотводящих лотков, описанных ниже.

Лоток сточный

Он изготавливается в виде прямолинейного желоба, в который вода поступает по всей его длине. Исполнение «I» такого водоотвода устанавливают без фундамента, не используя обмуровку, а исполнение «М» — с применением подсыпки и на собственный фундамент.

Лоток щелевой

Изготавливается в виде квадратной балки, у которой имеется сквозное отверстие (обычно круглое) по ее центральной оси и продольная щель вверху. При этом щель, обеспечивающая попадание внутрь такого водоотвода сточных вод, может быть как прерывистой, так и сплошной. Подобного типа лотки могут устанавливаться взамен коробчатых аналогов, снабжаемых решетками.

Лоток бордюрный

Это разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

ГОСТ 21509-76

На поверхности лотков не допускаются трещины, за исключением местных усадочных трещин шириной не более 0,1 мм на наружной поверхности раструба и технологического прилива в шелыге лотка. Предприятия-изготовители лотков должны поставлять потребителям лотки в комплекте с уплотняющими материалами для герметизации стыковых соединений: жгуты из резины круглого сечения по ГОСТ или резиновые пористые прокладки по ГОСТ Приемку лотков следует производить партиями в соответствии с требованиями ГОСТ Число лотков в партии должно быть не более:.

Приемку лотков по показателям морозостойкости и водонепроницаемости бетона следует проводить по результатам периодических испытаний.

Приемку лотков по показателям их водонепроницаемости, прочности бетона марке по прочности на сжатие и отпускной прочности , соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.

Приемку лотков по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонных поверхностей, контролируемым путем измерений, следует осуществлять по результатам одноступенчатого выборочного контроля.

Водоотводные лотки из бетона — одна из самых необходимых деталей при строительстве и организации систем отвода дождевой воды от построек и при организации кабельных систем. Рассмотрим, какие бывают лотки и как они используются. Прочность и долговечность бетонным конструкциям обеспечивает качество и водостойкость марки бетона, которая используется для залива формы. Именно поэтому, в основе лотков, лежит смесь марки не ниже М Кроме того, основу составляют стержни из арматуры класса А или проволочное основание марки Bp-I.

Размеры лотков, положение монтажных петель, толщину защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид лотков проверяют по ГОСТ Измерение толщины стенки производят в торцах лотков равномерно по периметру сечения лотка не менее чем в пяти точках. Неперпендикулярность торцевых плоскостей лотка к его продольной оси определяют измерением наибольшего зазора между торцевой плоскостью лотка и металлическим поверочным угольником, установленным под прямым углом к борту лотка.

Определение толщины защитного слоя бетона, размеров и расположения арматуры может производиться также просвечиванием ионизирующими излучениями по ГОСТ При этом, первый и второй вид может быть как с ровным плоским внутренним основанием, так и в виде круглого желоба.

Все основные характеристики, а также, сферу их применения можно узнать из маркировки

Особенно важно изучить маркировку при строительстве или монтаже трубопроводов в сложных природных условиях. Например, при укладке трасс в почве, подверженной сезонным колебаниям: болотистая местность, наличие глинистого слоя, наличие грунтовых вод

Сюда же можно отнести и работы, которые производятся в условиях крайнего севера.

Здесь самое важное требование — это устойчивость к низким температурам

Лотки железобетонные оросительных систем. Технические условия

Водоотливные лотки маркируются буквой Л, а две цифры означают номер серии и максимальную вертикальную нагрузку. Для удобства монтажа, лотки бывают двух видов: сборные и целостные. Распространенные модели: длина колеблется от 0,72 метра до 6 метров, а ширина от 0,4 метра до 1, 84 метра, высота края от 0,38 метра до 1, 32 метра. Основное предназначение данных лотков — это надёжная защита трубопровода от коррозии, сокращение теплопотерь и предохранение труб от грызунов.

Для канализации и теплотрасс использую два вида лотков:.

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

  1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
  2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

  1. Ливневый бетонный лоток устойчив к любому напору воды;
  2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
  3. Материал нейтрален к агрессивной среде;
  4. Долговечность и неприхотливость системы;
  5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

  1. Предназначен только для линейного водоотвода.
  1. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
  2. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2021 года). Цена на бетонный желоб зависит от нескольких параметров:

  1. Размеров лотка;
  2. Наличия вертикального водослива;

Лоток с вертикальным водосливом

  1. Материала решетки;
  2. Количества перекупщиков.

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

  • цена. Пластиковые лотки стоят дешевле всех аналогов;
  • небольшой вес, который обеспечивает простоту транспортировки и монтажа;
  • устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
  • устойчивость к низким и высоким температурам, от -40 до +90С;
  • относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Методы производства ЖБВЛ

По способу производства лотков их подразделяют на:

  • Вибролитые. Для производства лотков данным способом используют вибростол (то есть, площадку, оснащенную вибратором снизу), на который помещают формы, наполненные смесью из бетона. Технология довольно проста и не требует дорогостоящего оборудования. Но изделия, изготовленные способом вибролитья, получаются не очень высокого качества. Происходит это ввиду того, что в ходе технологического процесса внешняя часть лотка получается хорошо запрессованной, чего не скажешь про его внутреннюю часть. В результате эксплуатация вибролитых лотков не отличается длительностью: они очень быстро разрушаются.
  • Вибропрессованные. Именно этот способ применяют для изготовления лотков, которые в последующем будут испытывать существенные нагрузки вибрационного и механического характера (например, при строительстве оживленных автотрасс или мостов). Процесс вибропрессования заключается в следующем: специальные формы заполняют бетонной смесью и далее с помощью мощных прессов из нее удаляют воздушные пузырьки и лишнюю влагу. Изделия получаются плотными по всему объему, то есть, в них не наблюдаются пустые полости. Лотки, произведенные способом вибропрессования , стоят дороже (по сравнению с изделиями, изготовленными методом вибролитья), но качество их выше.

Размеры водоотводных лотков

Дорожные коммуникации отличаются тем, что могут монтироваться из различных конструктивных элементов. Различаются пластиковые лотки для водоотвода по своим геометрическим параметрам, в которые включают не только размеры, но и форму. Преимущество полимерных изделий состоит в том, что они имеют широкое разнообразие размеров.

Размер водоотводных лотков зависит от количества выпадающих осадков в конкретном регионе

В зависимости от ширины пропускного канала определяется их пропускная способность. Этот показатель может составлять 140–500 мм. Благодаря такому разнообразию появляется возможность прокладки дренажной системы, которая сможет удалять большое количество атмосферных осадков и талых вод без необходимости организации глубокого канала.

Все лотки для отвода воды классифицируются по нагрузке, которую они могут выдержать. В зависимости от эксплуатационной нагрузки, выделяют несколько классов дренажных желобов. Они указаны в таблице.

Таблица 1

Обозначение класса Нагрузка, т Эксплуатационная зона
A15 1,5 пешеходные дорожки; велосипедные дорожки.
B125 12,5 парковочные зоны для легковых машин; гаражи для легковых машин.
C250 25 пешеходные тротуары; мастерские автосервиса.
D400 40 обочины; автозаправки; объекты транспортной инфраструктуры с небольшой интенсивностью движения.
E600 60 Промышленные предприятия; причалы; складские помещения; автомобильные магистрали; объекты транспортной инфраструктуры с высокой интенсивностью движения.

Ещё одним важным показателем является высота лотка. Как правило, этот параметр не превышает отметки в 800 мм. Лотки с высотой, которая превышает 120 мм, используется крайне редко. Для организации дренажа в частных хозяйственных случаях применяются изделия высотой от 60 до 120 мм. Радиус (завершённый по окружности) этих конструктивных элементов для дренажа в большинстве случаев составляет 100 мм.

Лотки также различаются по высоте, максимальный показатель этого параметра — 800 мм

Водоотводные лотки могут иметь вес от 9 до 14 кг. Это очень небольшая цифра, если сравнивать их вес с аналогичным показателем бетонных лотков или желобов из других материалов.

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

  1. длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
  2. для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
  3. ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
  4. высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
  5. толщина стенок от 40 мм (Л1) до 100 мм (Л38);
  6. ширина внутреннего канала — от 300 мм до 3600 мм;
  7. высота лотка изнутри от 300 мм до 1500 мм;
  8. толщина дна — от 60 мм до 200 мм.
  9. масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
  10. плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
  11. для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

Схема монтажа ЖБ каналов

Классификация

Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков. На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.


В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

Стандартные прикромочные лотки: применение и технология установки

Прикромочные бетонные лотки как элементы водоотводных систем дорог специально предназначены для недопущения скопления воды непосредственно на трассах

Это тем более важно, что отсутствие надлежащего водоотвода чревато, во-первых, быстрым разрушением покрытия (его растрескиванием и вспучиванием), а во-вторых -проявлением в дождливый сезон эффекта аквапланирования, когда контакт шин с дорогой утрачивается и соответственно многократно возрастает риск аварий

Основные типы отечественных прикромочных лотков

Конструктивно стандартные лотки прикромочные представляют собой бетонные желоба особой формы, в маркировке которых заложены базовые параметры — ширина и высота стороны, прилегающей к дорожному полотну. Длина отдельного блока может варьироваться в зависимости от масштабности проводимых работ и характеристик конкретной дороги — уклона, наличия изгибов и т.п. Как правило, лотки типа Б1 (для ровных участков автострад и улиц) имеют длину 1000 мм, а изделия типа Б2 (для поворотов) — 250-500 мм. Так, обозначение Б1-22-75 показывает, что блок при длине 1000 мм имеет высоту 22 см и ширину 75 см, а шифр Б2-22-40 говорит о том, что ширина и длина лотка — 40 см и 22 см соответственно при длине 500 мм. Промышленные изделия подобного типа изготавливаются вибропрессованием, что обеспечивает им надлежащие показатели морозо- и водостойкости.

Особенности монтажа лотков прикромочных

Строительными правилами не допускается установка лотков не на уровне края проезжей части, иначе в них или под ними будет происходить избыточная аккумуляция воды без стока в дренажную систему. Основные технологические этапы монтажа лотка:

  • точная ручная установка блока на цементно-бетонном основании с использованием нивелира и шаблона;
  • заделка швов усиленным цементным раствором;
  • заполнение стыков дороги и блока резиново-битумной мастикой.

Прикромочные лотки устанавливаются по обеим сторонам твердого дорожного покрытия и обрабатываются по поверхности холодной битумной эмульсией. При обнаружении разрушений дефектный блок подлежит оперативной замене.

производит водоотводные прикромочные лотки, предназначенных для отведения дождевых и талых вод. На данный момент в нашем ассортименте насчитывается 2 (два) вида водоотводных лотков шириной и толщиной товара. Работая с нашей компанией, вы гарантировано получите надежного поставщика данной продукции по выгодным ценам в Северо-Западном регионе.

Поделиться с друзьями:

Яндекс-РСЯ:

Далее >>

Другие статьи

Изображение Наименование
Автономная канализация сделает дом еще лучше подробнее
Классификация смесителей подробнее
Как вызвать сантехника. Газовщик. подробнее
Что нужно знать для выбора мебели в ванную подробнее
Контроль водопроводных систем подробнее

Перейти в раздел

Для чего требуются водосточные лотки

Сутью работы систем водоотвода является качественное удаление талых вод и осадков, собирающихся на дорожной одежде. Для этого полотну дороги необходимо придать продольный и поперечный уклон, а в нужных местах устанавливаются ливневки. Через эти сливные ямы вода проникает в достаточно сложную канальную систему, которая состоит из блоков упора, водосточных лотков и других элементов. Вода, отведенная по этим каналам, сбрасывается в разрешенных местах.

В случае, если пренебрегать водоотводом, талые и осадочные воды скапливаются на дорогах. Это чревато размывом земляного полотна и разрушением дорожной одежды, что в свою очередь приводит к быстрому прекращению полноценного функционирования дороги.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Данное изделие имеет следующие стандартные размеры:

  • величина условного диаметра – от 10;
  • высота 6≤H≤79 см;
  • ширина 14≤W≤59 см;
  • длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

  • трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
  • параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

  • длина — 1 метр;
  • высота 90≤H≤760 мм;
  • ширина 100≤W≤500 мм;
  • высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей. Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

  • установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
  • широкий спектр использования;
  • объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Технические характеристики этого изделия выглядят следующим образом:

  • внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
  • пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
  • вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Уход за ливневой канализацией из лотков

Для того чтобы система отвода воды с территории функционировала максимально эффективно, за ней нужно следить и регулярно чистить. Если вы купите бетонные водоотводные лотки (или другой вариант) и смонтируете из них систему открытого типа, то для устранения засора в ней достаточно будет просто снять решетку и убрать мусор при помощи лопаты или совка.

Если же засорилась подземная часть канализации, то удалить засор будет немного сложнее. Нужно снять и прочистить фильтры, установленные для улавливания мелкого мусора. В случае если эта мера не помогла, стоит использовать специальный сантехнический трос. Иногда достаточно просто пробить в образовавшейся пробке отверстие, и вода сама размоет преграду.

В особо сложных случаях для систем закрытого типа используется гидродинамическая прочистка. Она заключается в том, что в систему под очень большим давлением подается вода. Для проведения очистки такого типа требуется специальное оборудование, однако его использование имеет ряд преимуществ. Во-первых, вода под большим давлением удаляет все засоры в канализации, а во-вторых, она очищает стенки системы, что снижает риск возникновения засоров в будущем.

Ливневая канализация на приусадебном участке

Бетонные и железобетонные лотки

Бетонные лотки широко применяются практически во всех сферах строительства, в т.ч. и в частном. Изделия производятся разного размера, они хорошо сочетаются с тротуарной плиткой.

Плюсы:

  • высокая прочность, сравнимая с изделиями из чугуна;
  • небольшая цена;
  • долговечность;
  • относительно несложный монтаж, даже несмотря на вес изделий;
  • возможность использования при агрессивном составе стоков, правда, при покупке надо будет уточнить используемую марку бетона, так как отдельные из них могут буквально растворяться под действием некоторых веществ.

Минусы:

вес, что усложняет транспортировку;
чувствительность к ударам, потому транспортировку выполняют предельно осторожно;
необходимость использования специального оборудования для нарезки.

Пропускная способность бетонных желобов средняя, так как материал имеет неидеально гладкую поверхность, и на ней постепенно могут оседать частицы грязи.

В широком ассортименте водоотводные лотки предлагает компания «Профессиональные Инновационные Системы». В продаже есть изделия из бетона, композитобетона, полимербетона, пластика и стекловолокна, а также точечные водоотводы и водоотводы для фасадов и террас. Сотрудники компании помогут с выбором наиболее подходящих изделий.

Правила монтажа

Независимо от материала изготовления желоба укладывают по одинаковой схеме:

Подготавливают траншею под монтаж ливневки. Её сразу делают с уклоном в сторону приемника. При этом глубину и ширину канала увеличивают на 15-20 см из расчета дальнейшего укрепления желобов. Дно траншеи хорошенько трамбуют и засыпают песком слоем 10 см. Его слегка увлажняют и также уплотняют. На песчаную подушку наливают бетонный раствор. Он будет служить основанием для лотков. Для большей прочности заливку можно армировать. Как только бетон высохнет, можно приступать к укладке желобов. Их тщательно стыкуют между собой. В полимерных лотках используют уплотнители. Для бетонных каналов применяют битумную или акриловую мастики. Как только лотки уложены, можно монтировать по их краям снаружи специальную сетку и заливать желоба со стороны грунта бетонной смесью. Она будет работать как ограничивающий фактор при возможном пучении грунта. В последнюю очередь производят установку защитных решеток

При этом важно следить, чтобы они располагались несколько ниже площадки, с которой будет отводиться дождевая вода. Укладку лотков лучше проводить по контрольной нити

Так ровность канала будет идеальной

Укладку лотков лучше проводить по контрольной нити. Так ровность канала будет идеальной.

В чем преимущества?

Почему при сравнении бетонных и пластиковых лотков для системы ливневой канализации большинство застройщиков выбирают детали из полимерных материалов? Дело в том, что лотки из пластика намного удобнее, ведь они прочные, легкие и имеют доступную цену. Особенно выгодно использовать такие детали при постройке дождевой канализации на участках у частных домов и дач, так как в этом случае не предполагается серьёзных физических нагрузок на систему водоотведения.

Совет! Лотки пластиковые оснащают не только горизонтальной, но и боковой системой крепления, поэтому с их помощью можно будет легко выполнить поворот. Кроме того, при необходимости можно осуществить соединение лотка с канализационной трубой. Это бывает необходимо, если строится смешанная ливневая канализация, когда часть системы прокладывается под землей.

В отличие от обычных бетонных лотков изделия из пластика обладают идеально гладкой внутренней поверхностью. Поэтому ливневый поток движется свободно без гидравлического сопротивления. Кроме того, отсутствие на дне и стенках шероховатостей существенно снижает риск засорения системы песком и илом.

Однако основным преимуществом пластиковых лотков, которое выгодно отличает их от бетонных аналогов, является их небольшой вес, что существенно облегчает транспортировку, погрузочно-разгрузочные работы и монтаж. Пластиковые детали, в отличие от бетонных, легко поддаются обработке, их очень просто можно укоротить или обрезать под нужным углом.

Правила установки лотков

Водоотведение является сложным процессом, требующим соблюдения некоторых правил:

  • конструкция лотка выбирается в зависимости от области его применения. Например, пластиковый лоток не подойдет для установки в промзоне, а бетонные изделия неразумно монтировать на даче. Такой же подход следует использовать и при выборе решеток;
  • в процессе монтажа лотка необходимо обеспечить уклон в 1 см на каждый погонный метр водовода;
  • решетки должны быть надежно зафиксированы на желобах во избежание их смещения и засорения каналов;
  • подстилающая песчаная или гравийная подушка строго обязательна. Ее наличие сглаживает эффект пучинистости грунта;
  • поверхность решетки лотка должна находиться ниже твердой поверхности на 3-5 мм.

Схема установки водоотводных лотков с пескоуловителями

Порядок монтажа пластиковых лотков

Грамотная установка пластиковых водоотводных лотков выполняется в несколько этапов:

  1. Подготавливаются траншеи необходимых размеров с учетом уклона.
  2. Грунт в траншеях уплотняется, после чего в траншеи засыпается слой песка или щебня.
  3. Изготавливается бетонное основание, покрывающее дно и стенки траншей.
  4. Лотки устанавливаются в траншеи и стыкуются между собой посредством имеющихся в них пазов. Каждый последующий лоток сверху вниз вставляется в предыдущий лоток. Для соединения каналов под углом в одном из них вырезается обозначенный стыковочный узел, а на открытое место устанавливается заглушка.
  5. Все стыки между лотками заделываются герметиком.
  6. Сверху каналов устанавливаются защитные решетки.

Монтаж пластиковых водоотводных лотков со стальной решеткой

Смонтированная по всем правилам, такая система надежно защитит любой участок от затопления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
