Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов I_вх = I_вых УЗО не реагирует. Если I_вх > I_вых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

• входного кабеля;
• линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
• выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

• троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
• замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

• У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
• Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
• Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Однако все чаще используется несколько приборов – по отдельным контурам или группам. В этом случае устройство в связке с автоматом (-ми) монтируется в щитке и соединяется с определенной линией

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. В бытовых условиях можно даже установить розетку со встроенным УЗО.

Далее рассмотрим популярные варианты подключения, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети.

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Если на каком-либо из отходящих электроконтуров возникнет ток утечки, защитное устройство тут же отключит все линии. В этом, безусловно, его минус, так как нельзя будет точно определить, где именно неисправность

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

Вариант #2 – общее УЗО для 1-фазной сети + счетчик.

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Если необходимо перекрыть подачу электроэнергии в квартиру или дом, отключают общий автомат, а не УЗО, хотя они установлены рядом и обслуживают одну и ту же сеть

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО.

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Предположим, произошла аварийная утечка тока, а подключенное УЗО контура освещения по какой-то причине не сработало. Тогда реагирует общее устройство и отключает уже все линии

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

• бракованное;
• вышло из строя;
• не соответствует нагрузке.

Чтобы подобных ситуаций не возникало, рекомендуем ознакомиться с методами проверки УЗО на работоспособность.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО.

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

Схема напоминает вариант с общей защитой, но без установки УЗО на каждую отдельно взятую группу. Отличается важным положительным моментом – здесь легче определить источник утечки

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Если в вашей квартире электросеть не заземлена, рекомендуем ознакомиться со схемами подключения УЗО без заземления.

Расшифровка обозначений серии F200 ABB

В обозначении УЗО серии 200 производства фирмы АВВ каждая цифра и буква соответствует определённому параметру:

• F2 — серия;
• F — стандартные, FH — экономичная, без подключения дополнительных устройств, FAP-R — с предотвращением ложных срабатываний, S — селективный, АЕ – с возможностью аварийного отключения;
• 202 — двухполюсный (однофазный), 204 — четырёхполюсный (три фазы и ноль);
• А — переменный и пульсирующий ток, АС — только переменный;
• номинальный ток — 16,25,4,,63,80,100;
• ток срабатывания (утечки) — 1 — 0,01А, 2- 0,03А, 3-0,1А, 4-0,3А.

Например, расшифровка названия дифференциального реле (УЗО) ABB FH202 AC-63/0.03:

• серия F200;
• двухполюсное (однофазное);
• экономичного исполнения (без подключения дополнительных устройств);
• переменного тока;
• номинальный ток — 63А;
• ток срабатывания (ток утечки) — 0,03А.

Какими мерами защиты обеспечивает УЗО?

Конечно же, внедрение защитных приборов в систему электроснабжения сопровождают определенные правила. Рассмотрим таковые применительно к установке УЗО.

Защитный модуль из серии подобных аппаратов спроектирован как универсальный прибор, поэтому большинство моделей призваны уберечь от различных негативных проявлений в процессе пользования электрическими сетями.

УЗО работает в трех направлениях защиты:

• предотвращение поражения электротоком;
• пробой цепей с последующей утечкой тока на корпус аппаратуры;
• короткое замыкание электропроводки.

Следует отметить: все три направления защиты работают наиболее эффективно при условии подключения прибора по схеме с заземлением.

По сути, не исключается (и часто применяется) также схема без участия «земли». Однако при таком варианте эффективность действия прибора снижается существенно.

Защитная электротехническая аппаратура – это уже неотъемлемая обыденность для современных условий пользования электроэнергией. Подобные устройства совершенствуются стабильно и на текущий момент способны обеспечивать широкий спектр защитных функций

Приборы УЗО считаются обязательным компонентом распределительных электрических щитов любого назначения — стационарно установленных, временного действия, переносных.

Нередко они встраиваются в конструкции розеток или вилок, посредством которых выполняется подключение инструмента и бытовых электроприборов, эксплуатируемых в условиях влажных, пыльных помещений.

Что такое ток утечки, и чем он опасен

Эта статья предназначена не для электриков, а для обычных домашних мастеров. Поэтому не станем углубляться в теорию и перегружать информацию профессиональными терминами. Просто постараемся рассказать в общих словах, что такое утечка тока, и чем она опасна.

Итак, в идеальной электрической сети утечки тока быть не должно. То есть пока цепь нагрузки разомкнута – тока нет в принципе, при подключении того или иного прибора – весь ток штатно расходуется именно на нем.

Упрощенно показана «идеальная» электрическая цепь с подключённой нагрузкой – утечек нет, если поставить амперметры в разрывы красной и синей линии – показания будут в точности одинаковыми.

1 – точки подключения участка цепи к общей домашней электросети.

2 – условно обозначена нагрузка, какой-то силовой, бытовой или осветительный прибор.

3 – корпус прибора, на котором  не должно быть потенциала.

 А теперь сразу скажем: таких идеальных электросетей — попросту не существует. Во всяком случае, на нашем, бытовом уровне. Утечки тока, хотя и очень незначительные, присутствуют практически всегда, даже если нет никаких неисправностей в проводке и нагрузке.

Неправильные, выполненные с нарушениями монтажные скрутки проводов, обветшалая проводка в стенах – все это предпосылки для  появления токов утечки.

С фазного провода, кстати, утечка может пойти не в нулевой, а в прилегающую поверхность, в касающийся объект или даже в стену, в которой вмурована проводка. Ток при этом всегда будет выбирать преимущественный путь с наименьшим сопротивлением.

На самой нагрузке тоже немало уязвимых мест для утечки – нарушение изоляции, повреждения или пробой элементов схемы, межвитковые замыкания, коррозия деталей и проводов и многое другое. В итоге фаза сети или какой-то другой серьезный потенциал может оказаться на корпусе устройства, что чрезвычайно опасно.

Пробой в электрической машине – на корпус попадает потенциал, способный вызвать ток утечки.

На схеме под №4 показан условно этот пробой с фазы на массу (корпус). Он может быть не прямым (коротким), а проходить через какие-то участки и элементы электрической схемы, то есть иметь определённое сопротивление. От этого будет зависеть величина напряжения между корпусом и условной «землей».

К чему может привести такой электрический потенциал на корпусе?

Если прибор не имеет подключения к контуру заземления (например, в квартире или доме такой контур полностью отсутствует), то касание корпуса кем-либо из жильцов  заканчивается от просто неприятных мгновений, когда, как говорят, «дернуло», до весьма опасных для здоровья и даже жизни ситуаций.

Дотронувшийся до прибора с пробоем на корпус человек может замкнуть цепь и «открыть дорогу» току утечки. Последствия бывают различными, вплоть до самых плохих.

Все зависит от особенностей обстановки и ряда факторов – уровень создавшегося напряжения, сопротивление тела конкретного человека, во что он был одет и обут, состояние пола, влажность, не касался ли пострадавший других заземленных предметов, и т.п.

Очевидно, что необходимо какое-то устройство, реагирующее на появление опасного для здоровья человека тока утечки отключением от электросети. Это выключение должно происходить быстро, не допуская необратимых последствий, и до достижения силой тока критично опасных значений.

По сути, цепь замкнута, и при появлении соответствующих предпосылок утечка возникает – ток «стекает на землю».

Если устройство подключено к заземляющему контуру, то ток утечки пойдет именно этим путем наименьшего сопротивления

Понятно, что при такой схеме поражение электрическим током прикоснувшегося человека становится маловероятным. Значит, иная защита от токов утечки и не требуется?

Ничего подобного — защита все равно нужна, по нескольким причинам. Не забываем, что постоянная утечка тока — это и работа счетчика энергии, то есть совершенно ненужные затраты. Но это – отнюдь не главное.

Стало быть, необходим прибор, отключающий локальную электрическую сеть (или ее отдельный участок) от подающей линии, если ток утечки достигнет значений, чреватых перегревом проводки и опасностью возгорания.

Со всеми этими задачами справляется устройство защитного отключения, или, сокращенно – УЗО. Правда, в зависимости от предназначения и места установки, УЗО будет обладать различными параметрами.

Принцип работы устройства защиты

Благодаря появлению системы TN-S было разработано устройство, получившее широкое применение для защиты организма от пагубного воздействия электрического тока. Первые приборы были представлены компанией из Германии RWE.

УЗО при работе используется совместно с другим немаловажным устройством защиты, таким как автоматический выключатель, который предназначен для защиты электропроводки от возгорания и отгорания контактных частей системы.

Поэтому оно не сможет заменить автоматический выключатель и предназначено для использования с ним в комплексе. Существуют различные виды монтажа УЗО. Наибольшее распространение получило расположение устройства защиты на din-рейке в щитовой. Для этого прибор в своей конструкции имеет защёлку. А также существуют модели, включающиеся напрямую в розетку. Располагаться прибор защиты, независимо от способа монтажа, должен всегда перед защищаемым электроприбором.

Корпус УЗО, предназначенный для размещения на din-рейке, выполняется из диэлектрического многокомпонентного пластика и конструктивно мало чем отличается от других устройств защиты. Главные отличия от автоматического выключателя — в размещении клавиши включения и наличии кнопки тестирования устройства. При этом существует и прибор, похожий по виду и назначению, — дифференциальный автомат. Такой прибор объединяет под своим корпусом и УЗО, и автоматический выключатель. Визуально различить их можно по габаритам: устройство защитного отключения имеет меньшие размеры.

Конструктивные особенности

Его работа основывается на первом законе Киргхофа, который гласит: сумма токов, входящих в узел, равна сумме токов, выходящих из узла. Таким образом, значение тока, текущего через прибор защиты по фазовому проводу, должно совпадать с его значением, текущим по нулевому проводнику.

Исходя из этого, устройство проводит анализ величины тока в проводах, подключённых к нему, и в случае появления разницы в величинах отключает подачу электроэнергии. В состав конструкции УЗО входят следующие основные элементы:

• контактные клеммы;
• клавиша включения;
• электромеханическое реле или электронная схема;
• трансформатор;
• цепь тестирования.

Основным элементом устройства является трансформатор тороидального типа с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке свой переменный магнитный поток. Величина этих магнитных потоков равна по величине, но различна по направлению. В результате чего результирующее магнитное поле равно нулю.

Если на электрической линии происходит нарушение изоляционного слоя или на корпусе электроприбора появляется разность потенциалов, то в этих местах при взаимодействии с внешними проводящими элементами возникает ток утечки. Для этого проводящие элементы должны создать свой замкнутый контур прохождения тока. В результате часть тока отбирается новым контуром и нарушается уравновешенность магнитных полей в трансформаторе. Во вторичной обмотке возникает электродвижущая сила (ЭДС), что приводит к срабатыванию реле, размыкающего электрическую линию.

Характеристики УЗО

Из всех характеристик в первую очередь обращается внимание на мощность и рабочий ток утечки. Для вводного устройства выбирается ток утечки на 300 мА, а рассчитанный для отдельных приборов — 10−30 мА. Мощность УЗО выбирается на 10−15 процентов больше, чем суммарное её потребление нагрузкой

Мощность УЗО выбирается на 10−15 процентов больше, чем суммарное её потребление нагрузкой.

1. Рабочее напряжение. Действующее значение напряжения, при котором гарантируется работоспособность УЗО.
2. Рабочий ток нагрузки. Величина тока, пропускаемая УЗО без изменения своих параметров.
3. Рабочий отключающий дифференциальный ток. Величина тока, приводящая к отключению.
4. Температурный диапазон работы. Указывает значения, при котором обеспечиваются рабочие характеристики прибора.
5. Время отключения УЗО. Это время, которое пройдёт до момента разрыва электрической линии при возникновении аварийной ситуации.
6. Количество полюсов. Полюс — это контакт, к которому подключается один провод линии электропередач. Их количество зависит от типа сети. Устройство может содержать от одного до четырёх полюсов.
7. Тип защиты. Зависит от формы дифференциального тока.
8. Тип работы. Существует электромеханический тип и электронный.

Устройство трехфазного УЗО

Теперь подробно поговорим об устройстве трехфазного УЗО. Как уже было сказано, в трехфазной сети имеется три фазных проводника и один нулевой.

Напряжение между любой фазой и нулем – 220 вольт, как положено, а напряжение между фазами – 380 вольт.

Основным компонентом устройства защитного отключения является дифференциальный трансформатор. Это обычный магнитопровод из ферромагнитного материала с обмоткой. Помимо дифференциального трансформатора в УЗО присутствуют следующие компоненты:

1. 1. Корпус
2. 2. Силовые контакты (подвижные и неподвижные)
3. 3. Механизм независимого сцепления
4. 4. Силовые провода
5. 5. Реле расцепления
6. 6. Кнопка “Тест”

Теперь узнаем, что же происходит. Через катушку ЭДС, которая является частью трансформатора устройства защитного отключения проходят все провода трехфазного питания, включая нулевой провод. Так как при нормальном потреблении прибора суммарные токи всех 4-х проводов равны нулю, ЭДС в катушке не возникает.

При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Все это приводит к возникновению тока в обмотке трансформатора. Если величина этого тока превышает ток срабатывания УЗО, автоматика отключает питание.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

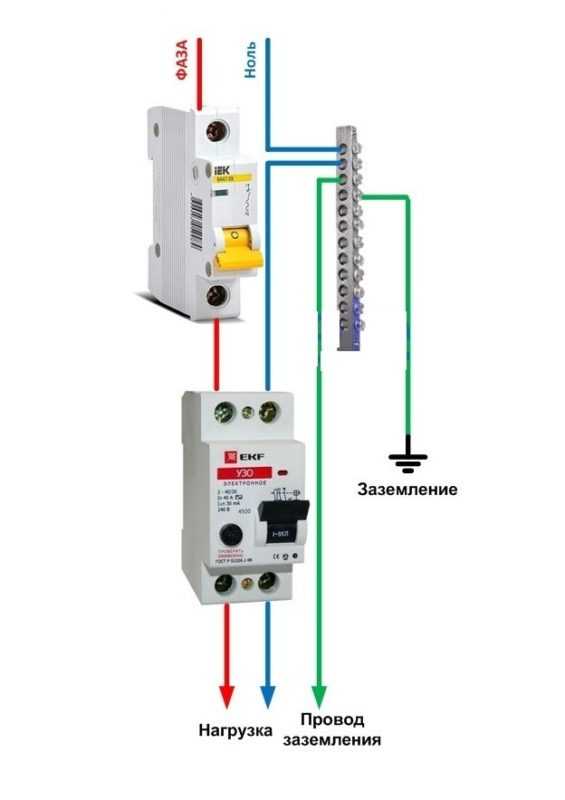

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
