Обзор способов бурения скважин на воду

Схема желонирования с насосом

Вынимать желонку для чистки скважины даже с помощью лебедки очень сложно. Значительное время уходит не на работу в скважине, а на подъем-очистку-спуск желонки. Небольшая модернизация позволит оптимизировать работу устройства. Обратную сторону корпуса из трубы следует наглухо заварить.

Из нее делают отвод и ставят туда специальный штуцер, предназначенный для отводного шланга. К шлангу присоединяют насос, который рассчитан на перекачивание жидкостей с существенными механическими загрязнениями.

Такая схема позволяет отказаться от постоянных подъемов желонки на поверхность и ее повторного опускания.

Загрязнения из камеры желонки в этом случае будут удаляться с помощью насоса. Желонку, снабженную насосом, нужно просто приподнимать и опускать, чтобы разрыхлить и переместить в камеру загрязненную жидкость.

Этот способ очистки эффективен при сильном заиливании или запесочивании. Для обычной прочистки скважины подойдет желонка без насоса.

Стоимость работ по гидробурению

Цена на бурение 1 метра погонного составляет 2000-3000 рублей, в зависимости от региона. Также на формирование цены будет влиять ряд факторов, таких как:

  • тип бурения;
  • используемые материалы;
  • расстояние от исполнителя до заказчика.

Если делать расчет на небольшую скважину, глубиной 10 метров, то специалисты изготовят ее под ключ примерно за 20000-30000 рублей. Сюда входит стоимость работы, цены на материалы.

  1. трубы стальные – 10 м (если использовать перфоративную технику);
  2. материал для изготовления треног;
  3. бабка, канаты, ролики;
  4. насос.

Помимо этого понадобятся дополнительные материалы — саморезы, сетка из нержавейки, уплотнитель на резьбовые соединения. Даже предварительный расчет цены показывает, что неглубокую скважину экономнее пробить и сделать самому.

Но если есть необходимость в большом дебете или в артезианской воде, то придется обращаться к специалистам, так как сделать это можно лишь при наличии спецтехники!

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Особенности проведения бурильных работ в разных грунтах

При проведении канатно-ударного бурения своими руками в зависимости от находящихся типов грунтов следует придерживаться ряда рекомендаций.

Мягкая не сыпучая почва

Легче всего работать при помощи забивного стакана. На поверхность почвы его опускает лебедка. Когда внутри стакана собирается достаточное количество породы, ее извлекают наружу.

Сыпучая почва

Используется желонка с клапаном. Он предотвращает высыпание породы, которая извлекается только на поверхности. В данном случае в обязательном порядке производится укрепление стенок забоя. Для этого применяются обсадные трубы. Они углубляются в почву под действием собственного веса, что позволяет продлить срок службы скважины.

Диаметр обсадных труб должен быть немного больше от бурильного снаряда, что обеспечивает его прохождение на нужную глубину.

Каменистая порода

Для раздробления почвы используется долото, а для извлечения наружу – желонка. Чтобы расширить диаметр скважины применения обсадной колонны недостаточно. Для этого используют специальный расширитель с движущимися резцами. Его опускают через обсадную трубу. Когда он доходит до нужной глубины забоя, происходит раскладывание резцов. Они срезают грунт, что облегчает передвижение обсадной колонны.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

  • конусообразного фильтра;
  • поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
  • трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

  1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
  2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
  3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
  4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

  • легкость монтажа (вся процедура обустройства занимает не более десяти часов);
  • низкую цену установки;
  • условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
  • отсутствие необходимости в получении специального разрешения на бурение;
  • низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
  • возможность установки внутри здания.

Но есть и недостатки:

  • просачивание загрязнений ввиду небольшой глубины;
  • скважина подходит не для всех типов почвы.

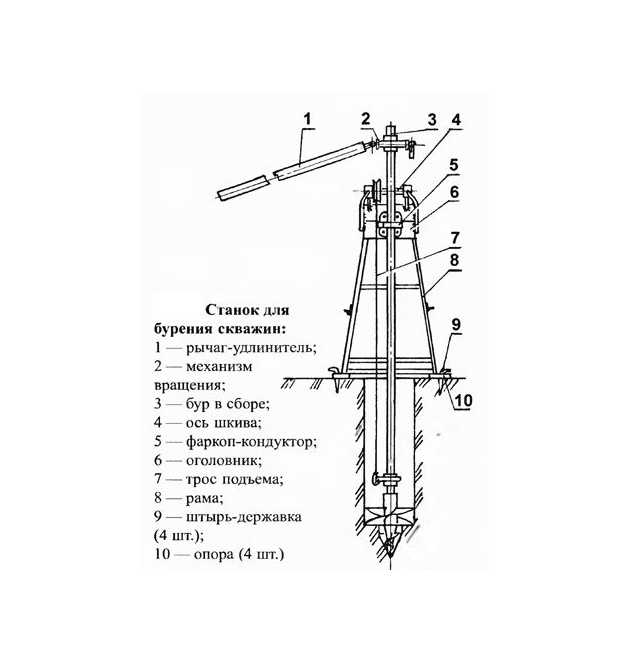

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

  • в крупнофракционном песке будет издаваться скрежет;
  • в мелкофракционном – шелест;
  • в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Фильтрация воды

Первая ступень фильтрации воды происходит внутри скважины на обсадной трубе. Такая очистка избавляет от крупных частиц мусора и увеличивает срок службы скважинного насоса.

В продаже можно встретить:

  • Сварные безнапорные фильтры. При высокой стоимости обладают рядом преимуществ – выдерживают высокие нагрузки, долговечны, надежны.
  • Наборно-кольцевой полимерный фильтр. Среди преимуществ — невысокая цена, пригодность к ремонту. Однако требуют увеличенного диаметра скважины.
  • Трубчато-проволочный фильтр, имеющий обмотку из проволоки (профилированной). Изделие среднего ценового сегмента отличается стабильной долговечной работой, отсутствием риска заиливания, ремонтопригодностью.
