Что внутри домофона? изучаем устройство и схему подключения

Типы домофонов и общие схемы их подключения

Современный домофон – устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

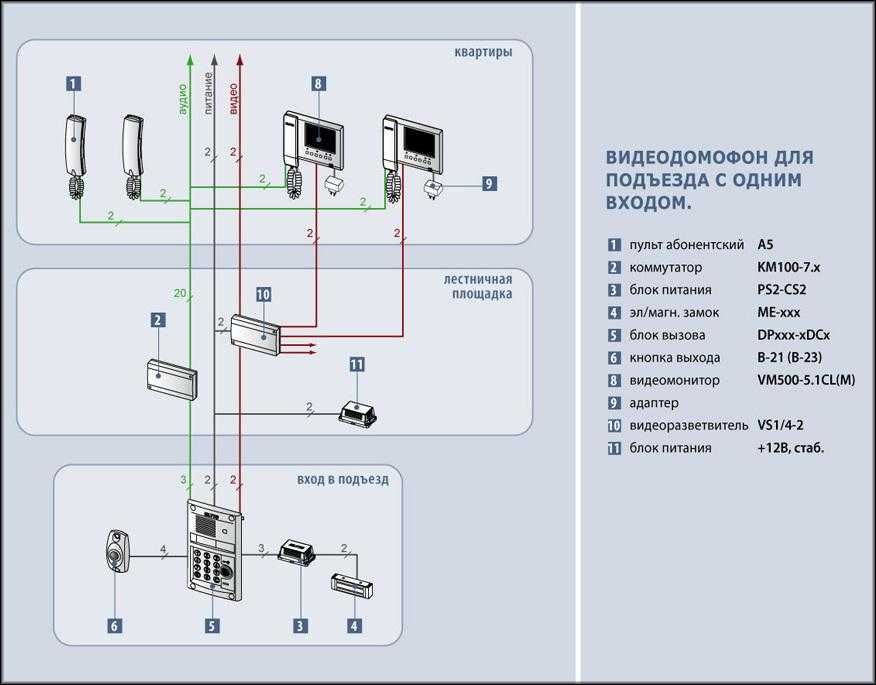

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья – для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели – всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

• домашний спикерфон (1);
• блок питания (2);
• вызывная наружная кнопка-спикер (3);
• электромеханический или магнитный замок (4);
• связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

• калитка или входные двери будут заперты даже при отключении электроэнергии;
• при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток – как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы – ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет – замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

• Монтаж оборудования самостоятельно в связи с установкой системы защиты;
• Подключение трубки по причине поломки ранее установленного устройства домофона.

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Дальше просто подключаем трубку

Для этого проделываем всю описанную процедуру, обращая внимание на полярность. При соблюдении всех имеющихся правил, можно сказать, что установка завершена

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом

Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в частных загородных домах. Эти аппараты могут обслужить только одного абонента, например ,в коттеджах, на охранных пунктах, при подъезде к дому или въезда на участок. Многоабонентские – предназначены для подъездов многоэтажных и многоквартирных домов, административных зданий.

Различные марки домофонов Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

1. Координатно-матричные – подключение видеодомофона к подъездному домофону, происходит в зависимости с блоками, которые устанавливают абоненты, например, если блоков будет 30, то проводов придется тянуть такое же количество. Для координатного подъездного домофона характерна доступная цена, но при таком большом составе проводов, она может работать некорректно, так как сеть часто перегружается.
2. Цифровые домофоны – стоят не дешево, но подключаются при помощи двух проводов. Но стоит отметить, что соседи могут прослушивать разговоры и аппараты часто выходят из строя. Кроме того они могут, отправить ложный вызов или не открыть подъездную дверь с домофоном.

   Схема подключения цифрового домофона

3. Беспроводные системы – могут быть подключены без применения новых коммуникаций, а по проводам телефонных линий. Также они подключаются при помощи IP. Это домофоны элитной серии, и они могут работать через вай-фай соединения или через интернет. У этой системы панель вызова может быть с кнопками, с камерой, с внутренним оснащением – трубкой для подъездного домофона или небольшой экран. Управляются эти конструкции с планшета, смартфона, но можно использовать и простую трубку, которую устанавливают рядом с входной дверью в квартиру. Но если хозяин решит подключить трубку, то он лишается возможности использовать видеосвязь. Если видеонаблюдение необходимо, то лучше заказать комплексный монтаж.

Основные схемы подключения домофонов

Сначала необходимо определиться с тем, какие существуют схемы подключения домофонов и выбрать ту, которая вам подходит. В многоквартирном доме сложнее, чем в частном секторе самостоятельно установить устройство. Наиболее простым является монтаж домофона без его подключения к электрозамку.

Подключение домофона в многоквартирном доме

В этом случае схема подключения будет зависеть от типа подъездного домофона (цифровой или координатный). Подъездный домофон устанавливается представителями специализированной компании, после чего делается разводка по этажам. Обычно эти же специалисты подключают и индивидуальные домофоны. Иногда возникает необходимость сменить абонентскую трубку домофона или подключить видеодомофон в многоквартирном доме.

Подключение домофона в многоквартирном доме — сложная задача, справиться с которой могут только специалисты

Подключение домофона с электрическим замком

Это самый популярный вариант монтажа такого оборудования. Здесь домофон и замок подключены вместе, что позволяет открывать замок при помощи кнопки на внутренней панели домофона или при помощи кода, электронного ключа со стороны наружной панели.

При установке аудиодомофона от внутреннего блока к наружному проводится трёхжильный кабель. Для подключения видеодомофона используется четырёхжильный кабель.

Во время подключения домофона надо помнить, что его внутренняя панель питается от 220 В, а вызывная — от внутренней панели.

Домофон с электрозамком является самым распространённым решением

Видео: подключение домофона с электрическим замком

Подключение домофона без замка

Это наиболее простой способ подключения, поэтому справиться с ним сможет даже новичок. Для соединения между собой внешнего и внутреннего блока необходимо использовать четырёхжильный кабель или два двухжильных провода. По двум жилам подаётся питание, а по другим двум — аудио- и видеосигнал.

Выбор способа подключения домофона зависит от вас. Если вам удобно выходить на улицу и постоянно открывать калитку, то можете установить домофон без электрозамка. Лучше устанавливать такое оборудование в комплексе с замком, которым можно управлять простым нажатием кнопки на домофоне не выходя из дома.

Справиться с установкой домофона без подключения его к замку сможет даже новичок

Возможные неисправности домофона и способы их решения

Невозможность открыть дверь с улицы обычно вызвана поломкой закодированного брелока или карты. Попытайтесь открыть домофон другим ключом. Чаще встречаются 5 причин отсутствия связи между абонентской и вызывной панелью:

• плохой контакт – проверить подключение всех узлов;
• отсутствие питания – замерить напряжение в сети;
• неисправность контроллера – заменить узел;
• изношенные клавиши – заменить переговорную панель;
• неисправный блок питания – установить новый узел.

В многоквартирном доме за работоспособностью домофонной системы следит компания, принимающая ежемесячные платежи за обслуживание. Поломку частного домофона можно попробовать устранить своими руками.

Чтобы домофонная система стала надежной охраной, она должна быть правильно смонтирована и запрограммирована. Для квартиры лучше выбрать домофон известного производителя. Это снизит риск поломок.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию

Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры

Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Как работает домофон

Принцип работы координатной системы переговоров и допуска многоквартирного дома:

1. Набор номера или надавливание на кнопки внешней панели. Сигнал через общий для подъезда блок управления (БУ), коммутатор идет на трубку абонента.
2. В помещении раздается сигнал, пользователь осуществляет переговоры посредством трубки или переговорного блока, нажимает на нем клавишу разблокировки входа.

Коммутатор в координатных системах БУ распознает номер помещения, направляет сигнал именно выбранному абоненту целенаправленно. Последний отвечает на вызов, и, если решает открыть дверь, делает ответную манипуляцию — нажимая на кнопку на блоке (трубке) у себя, чем разблокирует через блок управления замок (чаще магнитный) на двери. У цифровой системы принцип тот же, но только за доставку сигнала отвечает не коммутатор, а микросхема в главном блоке управления.

Знания об устройстве и работе домофона помогут понять, какие части могут сломаться. Чаще всего это:

• панели (вызывная, абонентская);
• провода (неправильное подключение, замыкание, отставание контактов, обрыв);
• блоки питания.

Подключение домофона

Неважно, какую схему подключения вы выберете. Процесс монтажа домофона будет иметь одинаковую последовательность работ

Во время подключения вам следует соблюдать следующую последовательность:

• Прокладка провода. Это наиболее простой этап, так как вам необходимо просто подключить с помощью провода внутреннюю и внешнюю часть провода. Провод должен вестись с использованием кабель каналов. Его внутренняя часть может подключаться как под землей, так и воздушным способом. Лучше всего выполнить прокладку провода под землей. Обычно для подключения используют многожильный провод.
• Установка наружного блока домофона. Наружный блок домофона можно установить в любом удобном месте. Вставить домофон в калитку достаточно проблематично. Лучше всего установить домофон на столбик. Для защиты своего устройства монтаж следует выполнять в защитный блок. Если вы планируете подключить открытие замка к домофону, тогда работа усложнится. В этом случае необходимо проложить провод к замку.

• Монтаж внутреннего блока домофона. Внутренний блок установить намного проще, чем внешний. Этот блок обычно напоминает видеотелефон. Обычно монтаж этого блока можно выполнить на саморезы или дюбеля. При необходимости дополнить свое оборудование можно специальным аккумулятором. Благодаря этому вам не нужно проводить питание к устройству. Для его подключения вам потребуется тонкий провод.
• Коммутация проводов. Если вы впервые подключаете домофон, тогда у вас может возникнуть вопрос, что и куда подключать. Перед тем как выполнить правильное подключение домофона вам обязательно необходимо разобраться с его проводами. Во время подключения постарайтесь не перепутать провода. Ниже мы поместили фото, на котором видно этап подсоединения проводов. После подключения обязательно проверьте работоспособность своего устройства.

Как видите, технологии самостоятельного подключения домофона достаточно просты. Теперь мы решили дать вам несколько советов по установке. Для того чтобы вам больше не пришлось бежать в другой конец дома размещать устройство нужно в комнате, в которой вы чаще всего находитесь. Если вам будет интересно, тогда читайте про измерительные трансформаторы.

Обычно это будет кухня или гостиная. Если вы ленивый человек, тогда можете установить в каждой комнате своего дома. Благодаря этому вы всегда услышите сигнал. Это были все рекомендации, которые мы хотели вам рассказать.

Из года в год мы исправно платили абонплату за домофон, и все было нормально. Но потом домофонщики вдруг решили, что они самые умные и притворились, будто бы оплаты за последние полгода не было.

Жильцы, у которых сохранились квитанции, побежали доказывать факт оплаты. А вот у меня даже и квитанций нет. Я-то через интернет платил. Я, конечно, пытался что-то там распечатать и кому-то там показать, но… они либо не слышат, либо не хотят слышать. В итоге мне все надоело, и я решил не платить, пока они там у себя сами не разберутся.

И вот однажды мне звонит знакомый и сообщает, что у меня домофон не работает (просто не звонит в квартиру). При попытке набора номера, все сбрасывается, звучит сигнал ошибки и на индикаторе появляется надпись «Err».

Я пришел к выводу, что причина тут может быть только одна – это домофонщики таким оригинальным образом отключают домофон за неуплату (они могут сделать это для одной квартиры).

Вообще, конечно, могут быть и другие причины, но я-то точно знаю, почему мой домофон не работает. Видимо, они считают, что я должен дважды оплачивать одну и ту же услугу.

Интересно, что я по-прежнему мог заходить в подъезд с помощью своего комплекта ключей. Нельзя только открыть дверь, нажав кнопку на трубке. Если приходят гости, надо спускаться вниз и открывать вручную.

Понятно, что в данной ситуации обращаться в компанию, обслуживающую домофон, не имеет смысла. Пришлось разбираться самому, как он включается.

Давайте сначала определимся, почему домофон может не работать:

1. Отключили вызов в вашу квартиру (при наборе номера квартиры звучит ошибка). Вам нельзя позвонить с улицы и вы, соответственно, не можете открыть входную дверь, нажав кнопку у себя в квартире. Наиболее распространенный вариант.
2. Удалили ваши ключи из памяти домофона. В этом случае вы не можете попасть в подъезд с помощью своих ключей-таблеток. Ключи остальных жильцов работают как всегда. Обычно так не делают, но случаи бывали.
3. Какие-либо технические неисправности блоков, обрывы проводов (умышленные или нет), акты вандализма и т.д. Эти случаи всегда очень индивидуальны и в этой статье рассматриваться не будут.

Посмотрим, что можно сделать на примере домофона Визит.
