Организация электроснабжения загородного дома

Организация энергоснабжения загородного дома требует точного расчета мощностей и строгого соблюдения норм безопасности. Средний срок монтажа в небольшом коттедже составляет от 7 до 14 дней, а стоимость материалов существенно зависит от выбранного сечения кабеля и бренда автоматики. Грамотная схема ввода и распределения электроэнергии на даче предотвращает перегрузки сети и риск коротких замыканий. Правильный подход к планированию гарантирует стабильную работу всех бытовых приборов в течение всего сезона.

Основы планирования электросети

Первичная задача заключается в детальной оценке суммарной мощности всех потребителей, которые будут подключены к сети. Необходимо опираться на требования ПУЭ (Правила устройства электроустановок), чтобы избежать штрафов и аварийных ситуаций. Для выполнения работ требуются базовые навыки электромонтажа; при их отсутствии следует привлечь специалиста. Монтаж рекомендуется проводить в сухой сезон, так как высокая влажность почвы и воздуха может осложнить установку заземляющего контура и работу с отделкой стен.

Комплектация материалов для проводки

Для создания надежной системы используются компоненты, устойчивые к перепадам температур и механическим воздействиям. Основным материалом служит медный кабель, который обладает высокой проводимостью и долговечностью.

• Кабель ВВГнг (разного сечения для света и розеток)
• Автоматические выключатели
• Устройства защитного отключения (УЗО)
• Дифференциальные автоматы
• Распределительный щиток

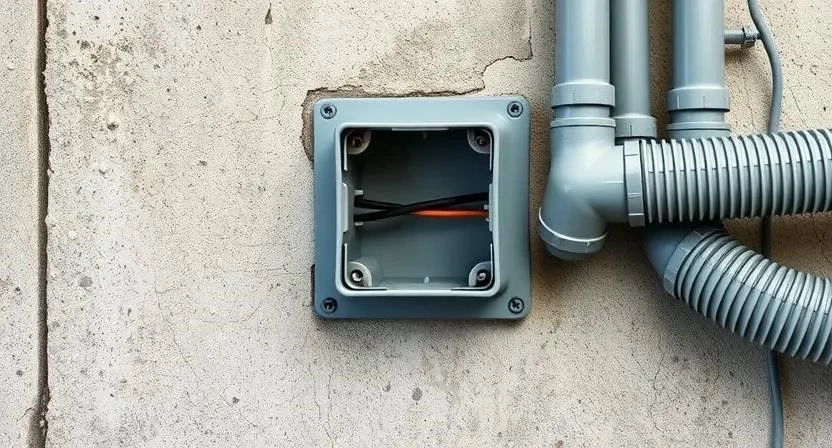

• Подрозетники для установки в стены
• Гофрированная труба (ПВХ или ПНД)
• Клеммники и соединительные зажимы

Расход материалов рассчитывается исходя из общей площади помещений и количества точек вывода. Ниже представлена таблица с примерным перечнем и стоимостью.

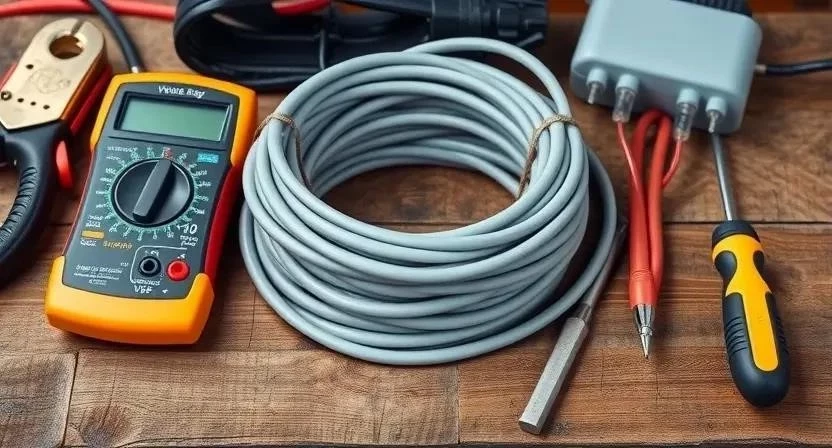

Инструментарий для монтажа

Качественный инструмент ускоряет процесс установки и обеспечивает надежность соединений. Некоторые позиции являются обязательными, другие — вспомогательными.

• Стриппер для зачистки изоляции (обязательно)
• Индикаторная отвертка (обязательно)
• Мультиметр для проверки цепей (обязательно)
• Перфоратор для штробления и сверления (обязательно)
• Кусачки и пассатижи (обязательно)
• Строительный уровень (желательно)
• Лестница-стремянка (обязательно)

При отсутствии мощного перфоратора или штробореза целесообразно воспользоваться арендой спец. оборудования на несколько дней.

Подготовительный этап в помещениях

Перед началом прокладки кабеля необходимо полностью очистить стены от пыли и остатков старой отделки. На этом этапе выполняется разметка всех точек вывода: розеток, выключателей и светильников. Важно защитить уже готовую отделку пленкой или картоном в зонах проведения работ. Тщательное планирование трасс прокладки кабеля позволяет минимизировать количество соединений и сократить расход провода.

Работа с поверхностями стен

Процесс подготовки включает штробление стен под кабель и сверление отверстий для ввода внешней магистрали. Глубина штроб должна быть достаточной, чтобы после заделки кабеля оставался слой штукатурки, предотвращающий появление трещин. Установка закладных элементов производится в местах предполагаемого прохода через перекрытия. Перед началом монтажа проверяется соответствие всех прорезанных каналов предварительной разметке.

Пошаговый алгоритм электромонтажа

Процесс создания сети разделен на последовательные этапы, каждый из которых требует проверки.

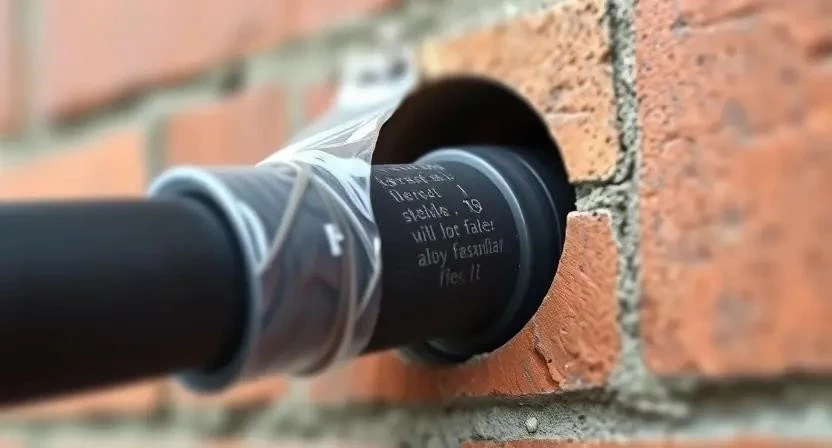

1. Организация ввода кабеля в дом из внешней сети (4-6 часов).
2. Установка и подключение электросчетчика (2-3 часа).

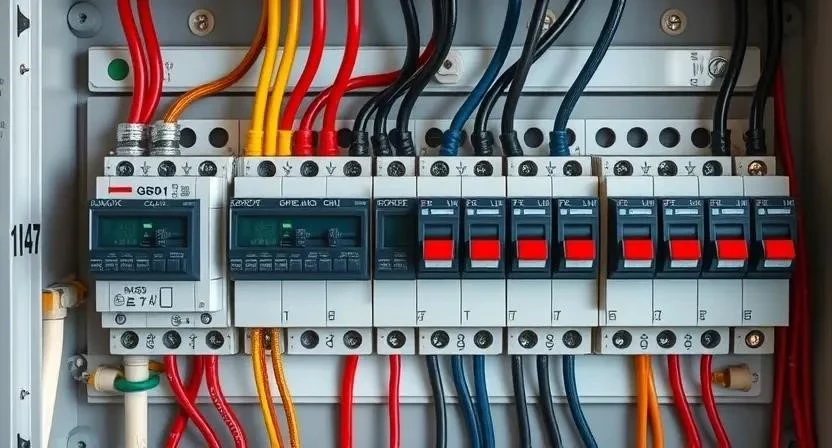

3. Монтаж главного распределительного щита (3-5 часов).
4. Сборка схемы защиты с установкой автоматов и УЗО (4-6 часов).
5. Разводка основных линий питания по комнатам (1-2 дня).
6. Монтаж распределительных коробок (5-8 часов).
7. Установка подрозетников, розеток и выключателей (1 день).
8. Организация системы заземления и создание контура (6-10 часов).
9. Подключение всех точек освещения (4-6 часов).
10. Проверка целостности цепей и тестирование нагрузки (3-5 часов).

Пример из практики: Однажды при монтаже я не проверил глубину штробы в одном месте, из-за чего кабель оказался слишком близко к поверхности. При последующем забивании дюбеля произошел пробой изоляции, что потребовало переделки участка. Всегда используйте ограничитель глубины на перфораторе.

Технические нюансы и эксплуатация

При выборе кабеля следует учитывать температурный режим: для уличной прокладки используется изоляция, устойчивая к морозам. В помещениях с повышенной влажностью (ванная, кухня) обязательна установка влагозащищенных розеток. Штукатурка в штробах должна полностью высохнуть перед проведением чистовой отделки, иначе возможны отслоения краски или обоев.

Важным моментом является совместимость брендов автоматики. Пример из практики: Попытка совместить автоматы разных производителей в одном узком щитке привела к тому, что DIN-рейка оказалась переполнена из-за разницы в ширине корпусов на 1-2 мм. Рекомендуется покупать всю автоматику одного бренда.

Типичные ошибки при монтаже

Несоблюдение базовых правил приводит к преждевременному износу сети или опасным ситуациям.

1. Неправильный подбор сечения провода (слишком тонкий кабель для мощных приборов).
2. Полное отсутствие заземления, что создает риск поражения током.
3. Перегрузка одной линии путем подключения нескольких мощных потребителей в одну розетку.
4. Использование алюминиевых проводов вместо медных в новых сетях.
5. Отказ от установки УЗО в помещениях с влажным полом или на улице.

Расчет затрат на электрику

Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалистов. Основные статьи расходов включают материалы и оплату труда.

Для правильного выбора защиты используйте следующую таблицу соответствия нагрузки и номинала автомата:

Обслуживание системы после запуска

После завершения всех работ необходимо проводить регулярную ревизию контактов в распределительном щитке, так как со временем винтовые зажимы могут ослабнуть. Проверка заземляющего контура должна осуществляться раз в несколько лет. Срок службы современной медной изоляции составляет около 30 лет, однако при перегрузках этот период сокращается.

Пример из практики: Через год после сдачи объекта я заметил оплавление одного контакта на автомате из-за плохого затяга винта. Это подтверждает необходимость проверки всех соединений под нагрузкой через несколько месяцев после эксплуатации.

Альтернативные методы прокладки

Если штробление стен невозможно или нежелательно, можно рассмотреть открытый способ монтажа. Популярным решением является проводка в ретро-стиле с использованием керамических изоляторов и витого провода. Для более современного вида применяются ПВХ-каналы (кабель-каналы), которые легко монтируются на поверхность. В некоторых зонах удобно использовать беспроводные выключатели, что избавляет от необходимости тянуть кабель к каждой точке управления светом.

Ответы на популярные вопросы

Можно ли использовать алюминиевый провод?
В современной дачной электрике алюминий не рекомендуется из-за его хрупкости и склонности к окислению.

Какое сечение кабеля нужно для розеток?
Стандартом является медный кабель сечением 2.5 мм².

Зачем нужно УЗО?
Устройство защищает человека от поражения электрическим током при утечке через поврежденную изоляцию или прикосновении к оголенному проводу.

Как выбрать мощность автомата?
Номинал выбирается исходя из максимальной мощности нагрузки на линии, чтобы автомат сработал до того, как кабель начнет перегреваться.

Обязательно ли заземление на даче?
Да, это критически важно для безопасности, особенно при использовании бытовой техники в металлических корпусах.

Можно ли объединить свет и розетки в одну линию?
Нет, это запрещено нормами безопасности; освещение и силовые розетки должны иметь раздельные линии и разные автоматы защиты.

Как защитить проводку от грызунов?
Использование металлической гофры или прокладка кабеля в стальных трубах в местах возможного проникновения вредителей.
