Перепады напряжения в электросети часто приводят к выходу из строя дорогостоящей бытовой техники. Монтаж системы занимает от 2 до 4 часов, а стоимость оборудования варьируется от 2000 до 7000 рублей. Защита от скачков напряжения: установка своими руками и выбор системы позволяет минимизировать риски повреждения электроники. Правильный подход к монтажу гарантирует стабильную работу всей сети.
Основы подготовки и безопасности
Перед началом работ необходимо оценить сложность задачи. Установка требует базовых навыков работы с электрикой и понимания принципов распределения тока. Основное время затрачивается на подготовку щитка и настройку параметров устройства. Безопасность при работе с током является приоритетом, поэтому любые манипуляции проводятся только при полном обесточивании линии. Использование диэлектрического инструмента снижает риск случайного поражения.
Перечень необходимых материалов
Для качественного монтажа потребуется набор комплектующих, которые обеспечивают надежное соединение и долговечность системы. Все элементы должны соответствовать номинальной нагрузке сети в кВт.
- Реле напряжения (согласно расчетной мощности)
- Медный провод ПВ-3 (сечение 2.5 или 4 мм2)
- Наконечники НШВИ (под сечение провода)
- Маркировочные бирки для проводов
- Изолента ПВХ
- Кабельные стяжки нейлоновые
- Клеммники соединительные
- Термоусадочные трубки
| Материал | Характеристика | Расход | Цена за ед. | |
|---|---|---|---|---|
| Реле напряжения | 40А, DIN-рейка | 1 шт | 3500 руб | 3500 руб |
| Провод ПВ-3 | 2.5 мм2, медный | 2 м | 100 руб/м | 200 руб |
| Наконечники НШВИ | 2.5 мм2 | 10 шт | 5 руб | 50 руб |
| Маркировка | Пластиковая | 5 шт | 10 руб | 50 руб |
| Изолента | ПВХ, стандарт | 1 шт | 60 руб | 60 руб |

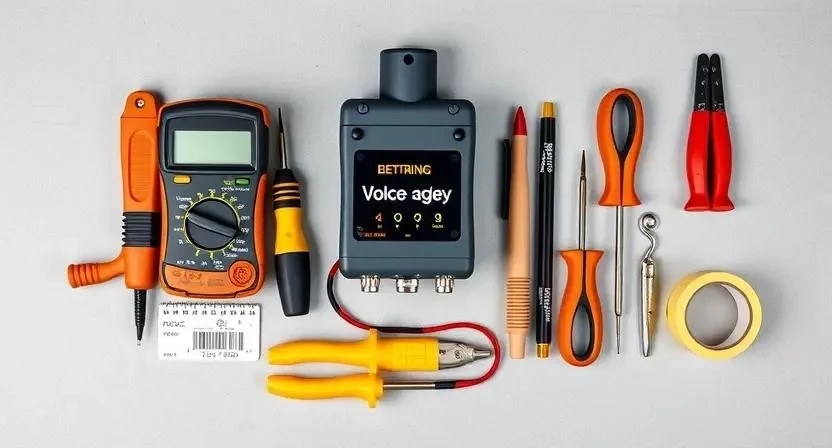

Комплект инструментов для монтажа
Правильный подбор оснастки ускоряет процесс и исключает повреждение изоляции проводов. Рекомендуется использовать профессиональный инструмент, который можно приобрести или арендовать в специализированных центрах.
- Мультиметр (для замера вольтажа)
- Набор отверток с разными насадками
- Стриппер для снятия изоляции
- Пассатижи с изолированными ручками
- Индикаторная отвертка
- Фонарь налобный
- Кусачки для кабеля
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка напряжения | Обязательно | 1500 руб |
| Набор отверток | Затяжка клемм | Обязательно | 800 руб |
| Стриппер | Зачистка проводов | Желательно | 1200 руб |
| Пассатижи | Фиксация и обрезка | Обязательно | 600 руб |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 руб |
Организация рабочего места
Подготовка пространства начинается с обеспечения свободного доступа к электрощитку. Необходимо организовать хорошее освещение, так как работа внутри корпуса часто затруднена из-за теней. Главный автомат должен быть отключен, а после этого следует обязательно проверить отсутствие напряжения на всех шинах с помощью индикатора. Это исключает риск случайного контакта с током во время монтажа.

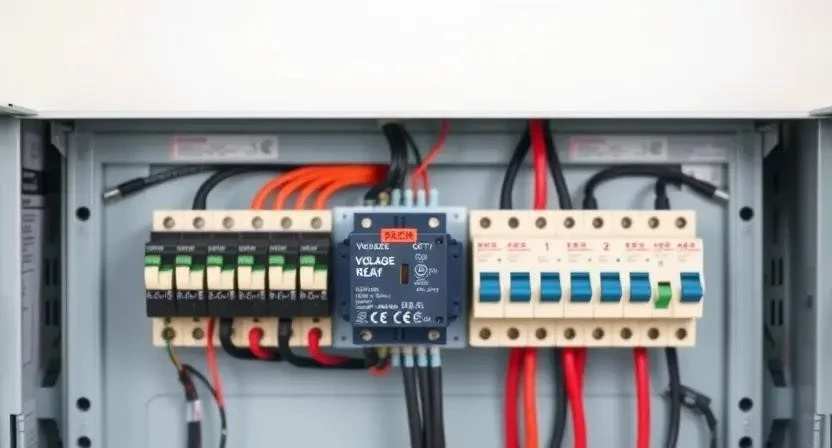

Подготовка электрощитка
Тщательная ревизия свободного места на DIN-рейке позволяет определить оптимальную точку установки реле. Пыль и мелкий мусор удаляются с помощью пылесоса или сухой кисти, чтобы избежать короткого замыкания. Проверяется надежность крепления соседних автоматических выключателей, так как при перемещении модулей они могут сместиться. Если места недостаточно, выполняется демонтаж ненужных перемычек или расширение пространства за счет перегруппировки элементов.
Алгоритм установки системы защиты
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения электробезопасности.
- Полное обесточивание сети и проверка индикатором (15 мин).
- Подбор места установки реле на DIN-рейке (5 мин).
- Демонтаж старых перемычек или расширение пространства (10 мин).
- Монтаж устройства на рейку до характерного щелчка (2 мин).
- Зачистка концов проводов и установка наконечников НШВИ (10 мин).
- Подключение фазного провода на вход устройства (5 мин).
- Подключение нулевого провода, если это предусмотрено моделью (5 мин).
- Соединение выхода устройства с групповыми автоматами (15 мин).
- Проверка затяжки всех винтовых клемм (10 мин).
- Подача напряжения и первый запуск системы (5 мин).
- Настройка верхнего и нижнего порогов срабатывания (10 мин).
- Установка времени задержки включения (5 мин).
- Тестирование системы в рабочем режиме (15 мин).
- Закрытие лицевой панели щитка (5 мин).
Пример из практики: Однажды при монтаже я установил реле слишком близко к мощному автомату электрокотла. Из-за сильного нагрева соседнего модуля дисплей реле начал подтормаживать, поэтому в будущем я всегда оставляю зазор в один модуль между силовыми приборами и электроникой.
| Этап | Контрольная точка | Ожидаемый результат |
|---|---|---|
| Монтаж | Фиксация на рейке | Устройство не люфтит |
| Подключение | Затяжка клемм | Провод не двигается в зажиме |
| Запуск | Индикация вольтметра | Отображение реального вольтажа |
| Настройка | Пороги срабатывания | Значения соответствуют норме |
| Финал | Закрытие щитка | Панель прилегает плотно |
Технические тонкости и особенности
Особое внимание следует уделить температуре внутри щитка, так как перегрев может привести к сбоям в работе электроники. Реле напряжения совместимо с УЗО и диф-автоматами, однако их следует располагать последовательно согласно схеме производителя. Правильный выбор номинала тока в Амперах должен соответствовать максимальной нагрузке в кВт, чтобы избежать оплавления контактов.
Пример из практики: В одном из проектов была установлена модель на 40А при вводе на 63А. При одновременном включении всех приборов устройство начало перегреваться, что привело к его преждевременному отключению. После замены на модель 63А проблема исчезла.
Типичные промахи при установке
Многие новички допускают ошибки, которые могут привести к выходу оборудования из строя или создать угрозу пожара.
- Неправильная полярность подключения фазного и нулевого проводов.
- Плохой контакт в клеммах, вызывающий локальный перегрев и искрение.
- Установка реле с недостаточной мощностью под высокую нагрузку.
- Полное игнорирование заземления в системе.
- Некорректная настройка времени задержки, что вредно для компрессорных холодильников.
Пример из практики: Однажды я забыл обжать наконечники НШВИ, просто засунув многожильный провод в клемму. Спустя месяц контакт ослаб, что привело к искрению и подгоранию изоляции провода.
Смета и финансовый расчет
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование и материалы | 4000 руб | 4000 руб | 0 руб |
| Работа по монтажу | 0 руб | 2500 руб | 2500 руб |
| Настройка и пусконаладка | 0 руб | 1000 руб | 1000 руб |
| 4000 руб | 7500 руб | 3500 руб |
Правила эксплуатации и обслуживания
Регулярный уход за системой продлевает срок службы устройства и гарантирует его срабатывание в критической ситуации. Регламент предполагает проверку затяжки всех винтовых контактов раз в полгода, так как медь подвержена текучести. Работоспособность реле проверяется путем кратковременного изменения настроек порогов. Средний срок службы современных устройств составляет от 5 до 10 лет в зависимости от качества компонентов.
Сравнение с другими методами защиты
Альтернативой реле напряжения являются стабилизаторы и ИБП. Стабилизаторы не просто отключают сеть, а выравнивают вольтаж, но они более громоздки и дороги. ИБП обеспечивают бесперебойное питание, что критично для серверов, но избыточно для общего щитка. Варисторные модули работают быстрее, но однократно, сгорая при сильном скачке. Реле остается оптимальным вариантом по соотношению цены и функциональности для защиты всего дома.
Ответы на часто задаваемые вопросы
Можно ли ставить реле на каждую комнату?
Технически это возможно, но экономически нецелесообразно. Достаточно одного устройства на вводе в электрощит для защиты всех линий.
Что делать при постоянных срабатываниях?
Необходимо проверить стабильность сети с помощью мультиметра и, если перепады в пределах нормы, немного расширить пороги срабатывания.
Чем отличается реле от стабилизатора?
Реле просто разрывает цепь при выходе напряжения за границы нормы, а стабилизатор корректирует его до 220В.
Как выбрать порог напряжения?
Обычно нижний порог ставят на 180-190В, а верхний на 245-255В, исходя из технических требований бытовой техники.
Влияет ли реле на работу котла?
Да, оно защищает плату управления котла от сгорания при обрыве нуля, что является одной из самых частых причин поломок отопительного оборудования.
