Монтаж прибора учета электроэнергии требует строгого соблюдения ПУЭ и ГОСТ для обеспечения безопасности жилья и исключения штрафных санкций. Процесс занимает от 3 до 6 часов, а сложность работ оценивается как высокая из-за необходимости взаимодействия с электрическим напряжением. Правильная установка электросчетчика гарантирует точность начислений и стабильную работу всей сети. Данная процедура включает подготовку распределительного щита и подключение автоматики.
Предварительная оценка и требования к работам
Выполнение электромонтажа требует наличия специальных навыков и допуска к работе с электроустановками. Ошибка в схеме подключения может привести к короткому замыканию или выходу оборудования из строя. Оптимально проводить такие работы во время общего обновления электросети в помещении или при planned увеличении выделенной мощности. Время реализации проекта зависит от состояния вводного кабеля и сложности монтажа щитка.
Комплектация для монтажа
Для качественного исполнения работ потребуется определенный набор компонентов. Важно выбирать сертифицированное оборудование, соответствующее техническим условиям энергосбытовой компании.
- Электросчетчик (однофазный или трехфазный)
- Вводной автоматический выключатель
- Кабель ВВГнг с подходящим сечением
- Клеммники и кабельные зажимы
- DIN-рейка для крепления модулей
- Распределительный электрощит
- Изолента или термоусадочные трубки
- Крепежные элементы (дюбели, саморезы)
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Электросчетчик | 1 шт. | 1 шт. | 3500 руб. | 3500 руб. |
| Вводной автомат | 1 шт. | 1 шт. | 600 руб. | 600 руб. |
| Кабель ВВГнг (10м) | 1 шт. | 10 м | 120 руб/м | 1200 руб. |
| Электрощит | 1 шт. | 1 шт. | 1800 руб. | 1800 руб. |
| Набор клемм/зажимов | 1 компл. | 1 компл. | 400 руб. | 400 руб. |

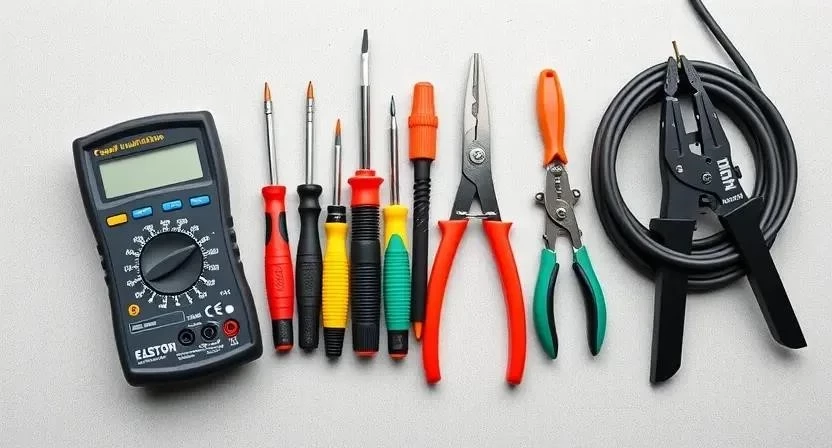

Инструментарий электрика
Использование профессионального инструмента ускоряет процесс и повышает надежность соединений. Некоторые позиции можно взять в аренду, если монтаж производится разово.
- Мультиметр или вольтметр (проверка напряжения)
- Стриппер (зачистка изоляции жил)
- Перфоратор (монтаж щитка в стену)
- Набор диэлектрических отверток
- Пассатижи или кусачки
- Строительный уровень
- Канцелярский нож
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Контроль отсутствия фазы | Обязательно | 2500 руб. |
| Стриппер | Быстрая зачистка провода | Желательно | 1500 руб. |
| Перфоратор | Сверление отверстий | Обязательно | 6000 руб. |
| Отвертки | Фиксация контактов | Обязательно | 1000 руб. |
| Уровень | Выравнивание щита | Желательно | 700 руб. |
Организация рабочего пространства
Безопасность при электромонтаже начинается с подготовки места. Необходимо обеспечить свободный доступ к вводному кабелю и очистить зону вокруг будущего щитка от посторонних предметов. Защита окружающих поверхностей пленкой предотвратит загрязнение стен строительной пылью. Особое внимание уделяется электробезопасности: в зоне работ не должно быть посторонних людей, а все инструменты должны иметь исправную изоляцию.
Подготовка стены и разметка
Правильный монтаж щитка исключает перекосы и натяжение кабелей. Сначала выполняется разметка мест крепления с помощью уровня, чтобы корпус стоял строго вертикально. Поверхность стены очищается от пыли и выравнивается, если есть значительные неровности. После этого сверлятся отверстия под дюбели и проверяется готовность кабельных линий — провода должны выходить в щиток с запасом длины для удобного подключения.
Технология пошагового подключения
Процесс монтажа требует последовательности и точности. Каждый этап должен быть проверен перед переходом к следующему.
- Отключение питания (15 мин). Полное обесточивание линии на главном рубильнике. Проверка отсутствия напряжения мультиметром.
- Монтаж щита (40 мин). Фиксация корпуса распределительного щита на стене. Из личного опыта: если затянуть саморезы слишком сильно на неровной стене, корпус может деформироваться, что затруднит установку DIN-рейки.
- Зачистка жил (20 мин). Снятие внешней изоляции кабеля и зачистка медных жил на длину, соответствующую клеммам.

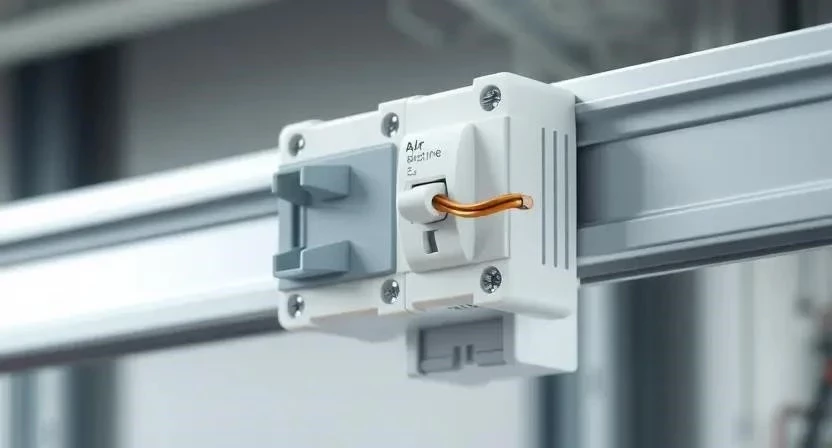

- Установка автомата (30 мин). Монтаж вводного автоматического выключателя на DIN-рейку.
- Подключение фазы (30 мин). Соединение фазного провода с соответствующей клеммой счетчика.
- Подключение нуля (30 мин). Монтаж нулевого провода в клеммник прибора учета.
- Соединение с потребителями (40 мин). Подключение выхода счетчика к распределительным линиям квартиры или дома.
- Проверка контактов (20 мин). Протяжка всех винтовых соединений. Пример из практики: недотянутый контакт на нулевой шине привел к сильному нагреву провода и оплавлению изоляции через неделю работы.
- Тестовый запуск (15 мин). Подача напряжения и проверка работоспособности прибора и автоматов.
- Оформление заявки (админ. время). Вызов представителя энергосбыта для проверки и опломбирования. Случай из опыта: инспектор отказал в пломбировке из-за использования кабеля с сечением меньше нормы, указанной в проекте.
Технические особенности и требования
Соблюдение условий окружающей среды влияет на срок службы электроники счетчика. Помещение должно иметь нормальный температурный режим, исключающий перегрев или обмерзание прибора. Влажность воздуха не должна превышать допустимых норм, чтобы избежать коррозии контактов. При использовании герметиков для ввода кабеля следует дождаться их полного высыхания перед включением питания. Важно использовать совместимые марки кабеля и клемм для обеспечения надежного электрического контакта.
Типичные ошибки при установке
Новички часто допускают промахи, которые приводят к аварийным ситуациям или отказам в приемке технадзором.
- Недостаточная затяжка винтовых соединений, что вызывает искрение.
- Перепутанная полярность (фаза и ноль), ведущая к неправильной работе защиты.
- Размещение прибора в труднодоступных местах, что затрудняет снятие показаний.
- Отсутствие или неправильное подключение заземления.
- Использование проводов с сечением, не соответствующим мощности вводного автомата.
Финансовые расчеты
Стоимость установки зависит от выбора материалов и необходимости привлечения лицензированного специалиста. Самостоятельный монтаж экономит деньги, но несет риски отсутствия гарантии и проблем с опломбированием.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 7500 руб. | 7500 руб. | 0 руб. |
| Работа электрика | 0 руб. | 4000 руб. | 4000 руб. |
| Расходники | 500 руб. | 500 руб. | 0 руб. |
| 8000 руб. | 12000 руб. | 4000 руб. |
Эксплуатация и обслуживание
После завершения монтажа прибор требует минимального, но регулярного ухода. Рекомендуется раз в год проверять надежность затяжки контактов, так как медь подвержена текучести. Срок службы современного счетчика составляет от 10 до 20 лет в зависимости от модели. Доступ к показаниям должен быть свободным, без необходимости демонтажа других элементов интерьера.
Варианты приборов учета
Выбор модели зависит от мощности электросети и целей автоматизации. Однофазные модели подходят для стандартных квартир, в то время как трехфазные необходимы для частных домов с мощным оборудованием.
| Тип счетчика | Напряжение | Применение | Особенности |
|---|---|---|---|
| Однофазный | 220 В | Квартиры, малые дома | Простота, низкая цена |
| Трехфазный | 380 В | Коттеджи, производство | Высокая мощность |
| Умный (АСКУЭ) | 220/380 В | Современные ЖК | Дистанционная передача данных |
Ответы на популярные вопросы
Можно ли менять счетчик самостоятельно?
Физически установить прибор можно, но вскрытие пломб и подключение к сети без разрешения энергосбыта запрещено. Опломбирование должен проводить только специалист организации.
Где должен находиться прибор?
Счетчик устанавливается в доступном месте, обычно в электрощите на лестничной клетке или внутри помещения согласно проекту электроснабжения.
Что делать при срыве пломбы?
Необходимо незамедлительно сообщить об этом в энергосбытовую компанию для оформления акта и повторного опломбирования, чтобы избежать обвинений в хищении энергии.
Как выбрать мощность автомата?
Мощность подбирается исходя из выделенной на объект нагрузки и сечения вводного кабеля, чтобы автомат сработал раньше, чем провод начнет плавиться.
Нужен ли проект для установки?
В многоквартирных домах обычно достаточно заявки, в частном секторе может потребоваться упрощенный проект электроснабжения.
Какой кабель лучше использовать?
Рекомендуется использовать кабель ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.
Как часто нужно проверять контакты?
Оптимальный интервал проверки — один раз в год, особенно в точках соединения с вводным автоматом.
