Как проложить кабель под землёй на даче с соблюдением всех правил и нормативов

Обустройство траншеи

Обустройство траншеи — важный момент монтажа электролинии в землю. Многие закрывают на это глаза, однако, правил всё же следует придерживаться. Рассмотрим основные требования, которым должна соответствовать подземная прокладка кабеля:

трубопровод должен иметь глубину залегания в почве не меньше, чем 70 см

Если монтаж проводится в нестандартных климатических условиях — этот показатель будет, соответственно, выше;
важно запомнить, что дистанция прокладываемой коммуникации до фундамента должна быть не менее 60 см. Категорически запрещается прокладывать трассу под фундаментом;
ширина траншеи определяется по диаметру трубы

В свою очередь, диаметр трубопровода должен соответствовать количеству кабелей. В случае, если в канал будет заложено несколько проводников — дистанция между ними должна быть не менее 10 см;
перед обустройством канавы необходимо изучить план конкретного участка. Это необходимо для того, чтобы подобрать правильное расположение траншеи. Согласно с ПУЭ, прокладка кабеля в трубе производится на соответствующих расстояниях от других коммуникаций (трасса должна проходить не менее чем в 2 м от газопровода, а также не ближе 1 м от водопровода);

Обустройство траншей должно производиться по ПУЭ, обязательной является укладка сигнальной ленты

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

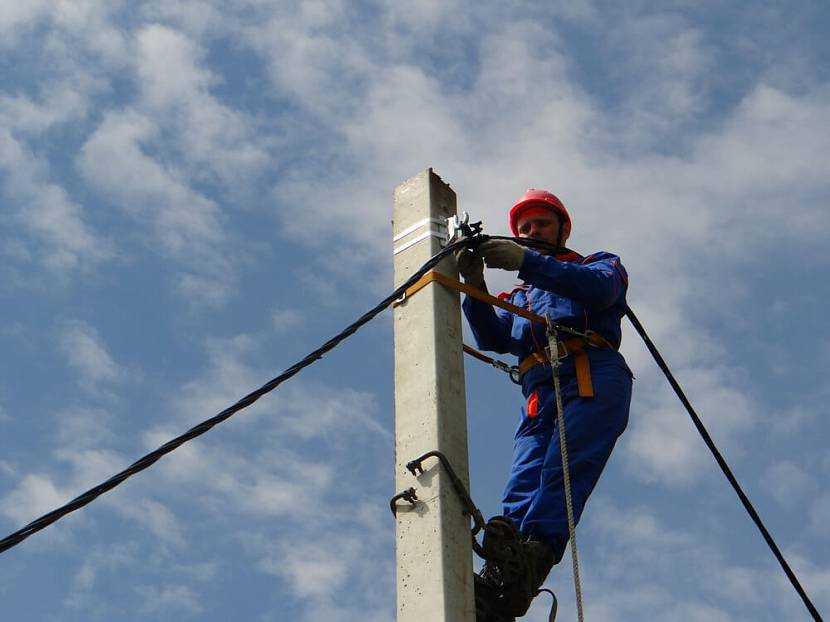

  • Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
  • Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

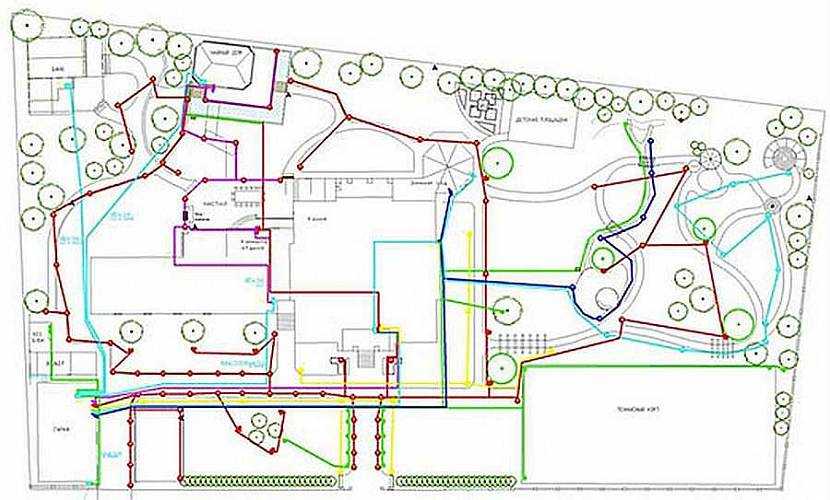

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

  1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
  2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Особенности закладки кабеля в металлические трубы

Для деревянных построек (домов, бань и т. д.) рекомендуется прокладывать защитные трубы из металлических материалов. К таким материалам можно отнести: железо или оцинкованную сталь. Использование оцинкованных изделий более предпочтительно, так как они обладают неплохими показателями устойчивости к коррозийным воздействиям.

Внутренняя проводка в помещениях может быть проложена в металлических гофрированных и гладких трубах

Использовать ДКС трубы рекомендуется для прокладки кабелей в помещениях. Траншейное применение этих труб нежелательно, однако, если такая коммуникация временная, то можно выполнить её в почве и из ДКС трубы. Для стыковки отдельных сегментов трассы используют, как правило, специальные фитинги резьбового типа. Использование таких муфт значительно упрощает монтаж и сокращает время на его проведение.

Кроме этого, стоит запомнить, что уклон трассы производится в сторону распределительного электрощитка. Трубы, а также места стыков труб между собой, необходимо окрасить, чтобы защитить коммуникацию от коррозии. Для работ в помещении такие конструкции не подходят, так как окрашенные трубы плохо сцепляются с залитым в пол бетоном.

Организация молниеотводов

Если ввод электроэнергии в помещение выполнен по системе заземления TN-S, внутри кабеля располагается проводник, имеющий связь с физической землей. При отсутствии рядом с местом прокладки заземленных сооружений большей высоты — проводка может быть «атакована» молнией. Как обезопасить силовой кабель и помещение во время грозы?

Идеальный вариант — молниеотвод на сооружении, доминирующем по высоте. Если забор металлический — вы его и так заземляете, дополнительных работ не требуется. При невозможности выполнить эти условия, необходимо обеспечить защиту кабеля по месту.

  • Бронированный кабель — требуется заземление внешней проводящей оболочки.
  • Укладка в металлорукав или металлический короб — к «земле» подсоединяется собственно кожух.
  • Кабель, проложен по стальной полосе — она и заземляется.

В случае, когда по деревянному или каменному забору проложен обычный силовой провод — требуется молниеотвод в непосредственной близости.

Маркировка труб для прокладки электрокабеля

Производители, тщательно следят за необходимостью нанесения маркировок. Такие обозначения позволяют четко определить принадлежность к какому-либо виду работ, а также указывает на технические характеристики.

Первым и важным отличием является отсутствие специальной цветной полосы по всей длине. Обычно такая разметка наносится только на водопроводные и газовые трубы. Кроме этого, обязательно наносится знак качества и идентификатор производителя, по которому можно определить кто и когда выпустил изделие.

Также имеются маркировки по весу, которые сопоставимы с их прочностью.

  • Т — тяжелые;
  • СТ – средней тяжести;
  • ОС – средне облегченные;
  • СЛ – средне легкие;
  • Л – легкие.

Следом, происходит нанесение номера общепринятого стандарта, указывается поперечное сечение, толщина, количество слоев стенки и номинальное давление.

Обычно труба электротехническая ПНД ПЭ для прокладки кабеля типов ПЭ 63, 80 и 100 маркируется как MRS6,3 и 8, 10.

Виды бронированных кабелей

Броня в кабеле – это дополнительный металлический слой, который защищает кабель от механических повреждений и значительно продлевает срок его эксплуатации. Зачастую срок работы такого кабеля только по паспорту составляет 50 лет, что не мешает ему фактически работать гораздо дольше при нормальных нагрузках.

Наиболее распространенным видом брони является использование лент из оцинкованной стали, намотанной между изоляционными слоями. Такие кабели маркируются ААБл, АСБ, ВБШв. Основным недостатком при этом является потеря гибкости всей конструкции, что особенно заметно на и так негнущихся алюминиевых кабелях. Тем не менее, эти кабели являются наиболее распространенными при вводе в дом.

Другой вариант бронированного кабеля для ввода в дом, более гибкий, но и более дорогой – бронированный с помощью стальной проволоки с оцинковкой. Такие кабели маркируются ААПл, АСКл, ПвКШп.

Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

  • без какой-либо защиты (используя бронированные марки КЛ)
  • в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

Подсыпка траншеи песком

Ошибка №5

Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6

Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

А можно вообще обойтись без этой песчаной подушки или ее аналога? Зачем она вообще нужна? Нет, нельзя.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Из-за разницы температур кабель начинает “тянуть”. При значительных нагрузках ПВХ изоляция лопается и впоследствии через эти микротрещинки начинает активно сосать влагу.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Порядок и технология укладки кабеля в землю

Любую работу следует начинать со схемы. Это помогает определить количество материалов и проанализировать возможные сложности при закладке коммуникации.

Порядок выполнения работ:

Выкапывают траншею.
Организуют подсыпку из песка, проливают водой.
Затягивают провод, укладывают трубу

Провод должен укладываться с некоторым запасом по длине, хотя бы 2 % (летом – больше).
Проверяют мультиметром на отсутствие КЗ и сопротивление изоляции.
Засыпают – сначала песком, проливают водой, затем землей, слегка уплотняют сверху.
На расстоянии 25 см от коммуникации в землю укладывают специальную сигнальную ленту с надписью «Осторожно, кабель».
Повторно проверяют на отсутствие КЗ и сопротивление изоляции.

Обустройство траншеи

Глубина прокладки линии – не менее 70 см, под проезжей частью, местом стоянки машин – 100 см. Глубина траншеи должна быть больше на 10 см – на величину подушки из песка. Песок – неуплотняемый грунт – предохраняет трубы при небольших просадках почвы.

Возле здания допускается закладка трубы с кабелем на глубину 50 см (+10 см для песка). Длина такого участка не должна быть больше 5 м.

Как соединять два куска

Никак. В трубе никаких муфтовых соединений проводов быть не должно! Необходимо приобретать кабель достаточной длины. Соединения могут быть только в колодцах и только при большой длине коммуникаций.

Сами стальные короба соединяют муфтами с внутренней резьбой, уплотнением лентой ФУМ или паклей, пропитанной суриком, и контргайкой. Это соединение считается самым надежным. Иногда используют муфты с клиновой обоймой, стальные манжеты на винтах, муфты с раструбами.

Для монтажа пластиковых и гофрированных труб выпускают множество фитингов.

Как ввести в дом

Ввод в дом через фундамент не допускается. Для ввода в дом кабель в трубе прокладывается по стене дома и заходит в дом. Конструкция, проходящая по стене дома, должна быть заземлена.

Как затянуть в гофру или трубу

В гофрорукаве внутри обычно находится стальная тонкая проволочка-зонд для протягивания провода. В стальную трубу либо проталкивают тонкую проволоку, затем крепят к ней провод/кабель и протаскивают, либо аккуратно обматывают конец кабеля изолентой и аккуратно (можно вращая) проталкивают кабель. Неразделанный конец кабеля можно ничем не обматывать.

Что, если кабелей несколько

Способы протяжки приведены выше, только концы кабелей сматывают вместе изолентой так, чтобы получился острый «носик». Для этого каждый следующий кабель приматывается на небольшом расстоянии от конца предыдущего (пара сантиметров). Диаметр трубки должен в 2-3 раза превышать диаметр пучка кабелей, тогда особых проблем с проталкиванием не возникнет. Лучше всего воспользоваться способом с проволокой.

Прокладка кабеля под дорогой

Под дорогой кабель следует прокладывать только в защитном чехле из гладкой трубы. Чехол должен быть из одного целого куска, соединение при помощи муфт и коробочек не допускается. При необходимости трубы можно соединить сваркой.

Как правильно проложить кабель в деревянном доме

В деревянном доме, бане, по деревянной обшивке допускается прокладывать электропроводку только в металлических трубах и гофрорукавах, соединенных металлическими распределительными коробками. Система должна быть надежно заземлена.

Применение ПНД для прокладки кабеля в земле

Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.

Рекомендуем ознакомиться: Принцип действия и варианты настройки балансировочного клапана

Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.

Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.

Прокладка кабеля по металлическому забору

Согласно Правил устройства электроустановок — ограничений нет, за исключением общих требований безопасности (см. выше). Самое главное — обеспечение электробезопасности людей. Если оболочка по каким-либо причинам будет нарушена, вся плоскость забора превратится в источник опасности поражения электротоком. Поэтому металлический забор с электропроводкой необходимо заземлять.

Забетонированные на любую глубину стальные столбы-опоры, на которых крепится забор — заземлением не являются. Необходимо организовать защитный контур, и подключить его к плоскости забора.

Причем все щиты должны быть соединены между собой надежными проводниками.

Монтаж кабеля производится с помощью стандартных креплений, как на обычную стену.

Если забор состоит из прочной рамы, сваренной из профильных труб, оптимальный маршрут прокладки — верхняя горизонтальная направляющая. Разумеется, с соблюдением правил высоты: если расстояние до земли менее 2.75 м, кабель должен быть в рукаве или коробе.

Отдельная тема — заборы из сетки или решетки. Самый простой способ — несущий трос. Точки подвеса располагаются на опорных столбах. Но такие заборы редко превышают высоту 2.5 метра, поэтому все равно придется укладывать кабель в рукав или короб. Второй вариант предпочтительнее с точки зрения эстетики.

При этом, короб или гофр можно крепить как на столбы, так и непосредственно на сетку. То же самое касается установки монтажных распределительных коробок.

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С. А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Прокладка кабеля по каменному или бетонному забору

С точки зрения ПУЭ, выполнение работ проводится по аналогии с каменной стеной здания. При высоте линии от 2.75 м, достаточно незащищенного изолированного повода с внешней оболочкой.

Согласно Правил, подойдет обычный ВВГ соответствующего сечения. Однако, учитывая расположение проводки, лучше использовать силовой кабель в двойной оболочке.

Если забор монолитный (каменная или кирпичная кладка, или он отлит из бетона), кабель укладывается непосредственно на поверхность, с помощью стандартных клипс (хомутов) для уличного монтажа. Они могут быть пластиковыми или металлическими.

Существуют отдельные правила для самонесущего изолированного провода (СИП). Поскольку он имеет один слой изоляции, при монтаже обеспечивается зазор 60 мм. Для этого предлагаются специальные монтажные хомуты.

Если забор собран из бетонных наборных панелей, крепить кабель непосредственно на плоскость нельзя. При ветровой нагрузке, панели могут смещаться, и проводка рано или поздно оборвется. В таком случае кабель крепится на несущий трос, а точки подвеса размещаются на опорных столбах.

Если прокладка на высоте менее 2.75 м от грунта, требуется внешняя защита кабеля. Во-первых, возможно случайное его повреждение. Во-вторых, на такой высоте есть риск поражения электротоком. Проводка укладывается в короб, кабельный рукав (гофр), или трубу. Материал не имеет значения — главное обеспечить механическую защиту.

Прокладка кабеля на улице

Необходимость укладки кабеля на улице часто возникает на собственных земельных участках. Конечно, речь идет, в том числе и о защите электрической сети. Перед тем, как укладывать кабель в трубы ПНД, нужно убедиться в отсутствии повреждений его структуры.

Укладка трубы ПНД для кабеля в земле выглядит следующим образом:

  • Сначала нужно разметить траншею подходящих габаритов и выкопать ее;
  • В траншею укладывается подобранная заранее ПНД труба для подземной прокладки кабеля;
  • В трубе располагается кабель (натяжения быть не должно);
  • После протяжки кабеля труба засыпается 10-см слоем песка и 15-см – грунта.

Чтобы в дальнейшем проложенный кабель можно было найти, над ним стоит оставить сигнальную ленту или аналогичный материал. Прокладывая трубы в земле, желательно воздержаться от их соединения при помощи муфт и прочих соединительных элементов – они могут стать причиной нарушения герметизации. Фитинги можно использовать только для входа электрической линии в здание.

Требования к прокладке бронированного кабеля в земле

Электротехнические мероприятия выполняют строго в соответствии с требованиями документов (ПУЭ, ГОСТы, СНиПы). Нормы четко оговаривают допустимое заглубление, расстояния до строений, других коммуникаций или объектов:

  • Глубина прокладки кабеля связи в земле составляет не менее 0,7 м. При длине участка до 5 м, а также наличии дополнительной защиты допускается уменьшение заложения до 0,5 м.
  • Укладка под фундаментом дома запрещена. Между фундаментом и силовой линией должно быть минимум 0,6 м. Если невозможно избежать пересечения с фундаментом, а также при стесненных условиях, используют трубу для защиты от действия конструкции.
  • При выборе технологической ширины канавы учитывают, что минимальное расстояние между двумя рядом расположенными линиями должно составить минимум 0,1 м.
  • Если применяется прокладка кабелей в лотках, их конструкция не должна допускать скопления влаги.
  • От деревьев отступают минимум 2 м, кустарников – 0,75 м. Расстояние можно уменьшить при условии использования трубы гофрированной для прокладки кабеля в земле.
  • От канализации и водопровода следует отступить 1 м, от газопровода – 2 м.
  • Кабельные линии не должны пересекаться. Если этого невозможно избежать, то между ними должен быть слой грунта минимум 0,5 м.

Поверх проводника следует уложить сигнальную ленту.

Протяженный участок рекомендуется укладывать целым куском с барабана, оборудованного лебедкой и ограничителем. Это обеспечит требуемое натяжение. Отдельные части соединяют посредством специальной муфты. Если отсутствуют необходимые навыки, состыковку делают в надземной соединительной коробке. Дополнительную защиту кабелю для прокладки в земле обеспечит асбестоцементная труба или «подушка» из уложенного поперек трассы кирпича (не пустотелого).

Важные аспекты при выполнении работ

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
