Токарные станки по дереву

Правила эксплуатации фуговального станка по дереву

Самодельный фуговальный станок поможет при ремонте мебели и квартиры. При его эксплуатации следует соблюдать такие правила:

  1. Настройка фуганка производится так, чтобы обеспечивались такие максимальные погрешности – по вертикали (перпендикуляр) – не более 0,11 мм на каждый 1 см; в плоскости – не более 0,16 мм на каждый 1 м.
  2. При обработке заготовок размером менее 3,5х35 см следует использовать толкатели для их удержания.
  3. На износ режущего элемента указывают подпалины и мшистость на поверхности детали.
  4. Неровная поверхность после обработки указывает на неточное расположение режущих кромок.

Технология работы на токарном станке

Желательно, чтобы рабочее место перед токарным станком было оборудовано для конкретного работника — под его рост. Обрабатываемая деталь должна находиться на уровне локтя. Прежде чем начать работать, токарь должен занять устойчивую и удобную стойку перед станком.

Деревянную заготовку нужно надежно закрепить либо в центрах, либо на планшайбе. Дальше следует подвести подручник поближе к заготовке, провернуть вал с болванкой — она не должна его задевать. Верхняя часть подручника должна располагаться миллиметров на пять ниже оси вращения.

Теперь можно запустить двигатель. Чем более чистовая работа производится, тем больше должна быть скорость вращения шпинделя. Упираем тело полотна стамески в подручник, медленно приближаем резец к вращающейся заготовке. Снимать стружку надо тонким слоем, нельзя позволять резцу глубоко проникать в тело болванки — это небезопасно. Одной рукой держат полотно стамески, а другой — её рукоять. Желательно плотно прижимать локоть к телу, таким манером создается более сильный и неподвижный упор.

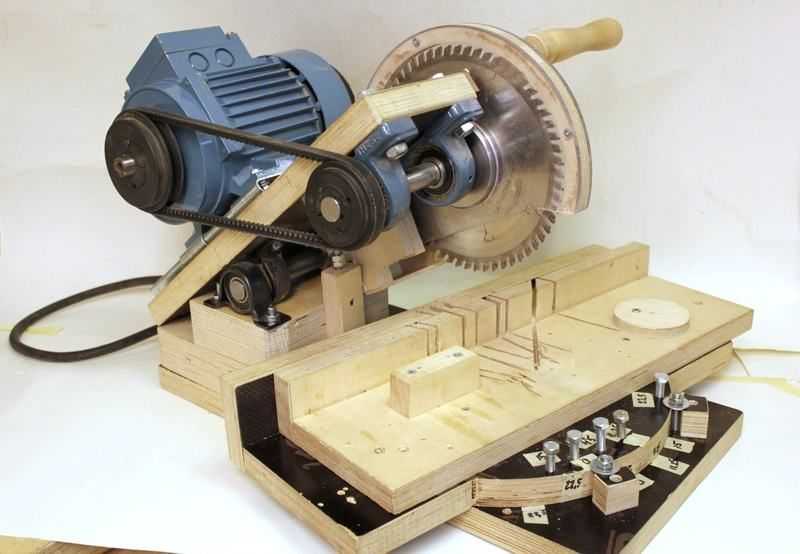

Распиловочный станок по дереву

Основное назначение этого станка состоит в распиловке древесины вдоль или поперек. Станок может обладать различными, сильно разнящимися размерами, которые зависят от размеров и типа обрабатываемых заготовок.

Принцип действия станка одинаков: электродвигатель приводит в движение режущее дисковое полотно, оно разрезает материал в нужном направлении и под нужным углом.

При этом возможны два основных варианта исполнения станка: заготовка неподвижно располагается на столе либо она двигается относительно неподвижного пильного диска (циркулярной пилы).

Основные технические параметры таких станков: минимальный и минимальный размер обрабатываемых заготовок, толщина пила, количество одновременно производимых разрезов, возможность проведения разреза под различными углами, наличие системы пылеудаления, тип подачи: ручная или автоматическая, наличие программного управления, облегчающего работу оператора.

Передняя и задняя бабки

Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.

Передняя бабка

Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.

Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей. К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.

Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.

Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.

Задняя бабка

Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.

Общая конструкция и назначение

Токарные станки обработки дерева имеют 1 функциональное предназначение делать обработку заготовок. Изделия на выходе получают вид детали в контуре будущей конструкции мебели, интерьера помещения, декоративной конструкции.

Масштабы производства и переработки изделий древесины зависят от применяемого оборудования. Производителями выпускаются 3 вида станков:

  • школьные;
  • бытовые;
  • промышленные установки.

Конструктивное исполнение устройств ничем не отличается. Имеются разные их возможности обрабатывать детали. С высокой скоростью, точностью, наличием приспособлений, доводчиков, размеров крепёжных деталей установки. Отличается их единичная электрическая потребляемая мощность.

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

  • токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
  • волосы должны быть убраны в головной убор;
  • обязательно надевание защитных очков и опускание защитного экрана;
  • ручки стамесок не должны иметь трещины;
  • заготовка должна быть надёжно закреплена в патроне;
  • заготовка не должна иметь повреждений;
  • станок должен быть заземлен;
  • все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

  1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
  2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
  3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели Технические характеристики
Стол фрезерный Кратон МТ-20-01 размер площадки 64 на 36 см
возможность вертикальной работы есть
вес оборудования 15,7 кг

Стол фрезерный Кратон МТ-20-01

Станок фрезерный Корвет-83 90830 мощность двигателя 750 Вт
тип передачи ременная
частота вращения шпинделя 11 000 об/мин
вертикальный ход 2,2 см
диаметр шпинделя 12,7мм

Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

Примеры различных фрез

  • Профильные. Применяют для декорирования элементов.
  • V-образные. Можно изготавливать отверстия в 45⁰.
  • Прямоугольные – для создания пазов.
  • Дисковые. Выпиливаются пазы разных габаритов.
  • Калевочные для закругления краев.
  • Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

Фрезы для станков по дереву

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

  1. На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
  2. В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
  3. Ключи развешивают на рейке.
  4. Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

  1. В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
  2. Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
  3. В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

  1. Планку крепят дюбелями к стене.
  2. Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
  3. В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

  1. Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
  2. Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
  3. С одной стороны пружины оставляют свободный конец проволоки.
  4. Конец сгибают круглогубцами в петлю.
  5. Для основания подставки берут доску 200 х 100 х 20 мм.
  6. В основании просверливают сквозное отверстие ø 4 мм.
  7. С тыльной стороны доски отверстие рассверливают большим сверлом – под потай головки винта.
  8. Винт продевают снизу вверх.
  9. На винт одевают петлю пружины и затягивают гайку.
  10. В доске коронкой вырезают круги под размер чашечки для свечей либо аналогичных изделий.
  11. Стамеской делают выборку древесины в 3 углублениях.
  12. В проёмы вставляют чашечки, которые заполняют припоем, оловом и салфеткой для очистки жала.
  13. Паяльник вставляют в пружину.
  14. В доске делают небольшое отверстие для крепления гибкого стального шнура от светильника.
  15. На конце шнура закрепляют зажим, которым фиксируют различные детали для пайки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

Простой способ самостоятельного изготовления станины

Надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

Если выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Разновидности станков для обработки дерева

Для обработки древесины допустимо использовать металлорежущий станок. Предварительно следует убрать масляные подтеки, чтобы к ним не прилипали опилки, закрыть все щели, отверстия, ведущие к мотору (если таковые имеются).

Техника безопасности

Приступать к выполнению работ можно только в защитной спецодежде.

  • Нельзя подходить к инструменту с распущенными длинными волосами, висящими украшениями.
  • Перед включением агрегата необходимо проверять заземление.
  • Эксплуатация механизма возможна только после проверки состояния оборудования, тестирования холостого хода.
  • Нужно надежно фиксировать заготовку для избежания ее срыва.
  • Технология точения древесины на токарном станке не подразумевает силовых воздействий на деталь. Все движения должны быть плавными, осуществляться только на полном ходу вала.
  • Нельзя передавать предметы через работающий станок.
  • Нельзя прикасаться к работающим механизмам.

Описание токарного станка

Токарный станок по дереву обладает одной ограничительной функцией: он способен лишь вращать заготовку из дерева. Столяр же способен из обычного куска дерева потихоньку вытачивать законченный предмет, к примеру:

  • салатницы,
  • коробочки,
  • стойки перил,
  • ножки для мебели,
  • игрушки,
  • корпус лампы,
  • кубки,
  • вазы.

В отличие от иных машин для обрабатывания дерева, использующихся только на тех или иных промежуточных этапах, токарный станок подходит для любых операций: от предварительной обработки до полировки. Необходимый инструмент — это желобчатые (в виде буквы «V» или цилиндрические) и плоские скребки, резцы, стамески всевозможных форм и размеров. Станок вертит заготовку, а рука мастера осуществляет контроль над движением резца. Исходя из того, какой предмет необходимо сделать, выделяют два варианта крепления заготовки.

В первом случае деревянная деталь крепится в горизонтальном положении между средоточиями передней и задней стенок. Второй метод учитывает то, что токарь по дереву крепит установку заготовки только лишь в передней «бабке» при помощи планшайбы или патрона. Если вы новенький в работе на данном станке, будет разумно приступать к работе через первый способ.

Токарный станок с электронной регулировкой (комплектация):

  • выключатель «Пуск-Стоп»,
  • станина,
  • передн. и задн. бабки,
  • переключатель скорости (с вариатором),
  • шпиндель,
  • поводковый центр,
  • подручник (резцедержатель).
  • центр задн. бабки,
  • набор резцов.

Вариант комплектации:

  • желобчатая стамеска,
  • резец-майсель (2 мм),
  • полукруглый резец,
  • отрезной резец,
  • скошенная стамеска (косяк),
  • полукруглая стамеска — для отделки фасонной поверхности,
  • желобчатая стамеска (рейер) — для черновой обработки.

Принцип работы

Все устройство станка укреплено на станине, которая сделана из алюминиевых, чугунных либо профильных балок или двух стальных брусьев. С одной стороны станины токарь по дереву размещает переднюю бабку, а внутри нее расположен электродвигатель (0,5−1,5 лошадиных силы). Он вращает шпиндель, имеющий конус Морзе, по необходимости вставляется поводковый центр (с одним острием и 2-мя, 3-мя или 4-мя ножами), планшайба или патрон. С противоположной стороны станка располагается задняя бабка, а ее центр поджимает заготовку, закрепляя ее в горизонтальном положении.

Подручник, поворачивающийся в любую сторону, располагается как можно ближе к болванке, направляет резец и поддерживает его.

На станках с ручной регулировкой частота (скорость) движения способна переключаться за счет рычага коробки передач, скорость которой от 450 до 2000 оборотов в минуту. В ней расположены шкивы с подшипниками.

В намного более сложных модификациях станков вместо коробки передач стоит электронный вариатор, дающий возможность мягко регулировать быстроту хода.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

Техника безопасности при работе с агрегатом

Важно помнить, что прежде, чем начинать работать, необходимо очень тщательно изучить правила и меры безопасности. Важно!
Неправильное обращение с токарным станком может стать причиной травмы!

Важно!
Неправильное обращение с токарным станком может стать причиной травмы!

Основные правила:

  • прежде, чем включить станок, нужно проверить его заземление и исправность на холостом ходу;
  • работать нужно только в специальной одежде;
  • глаза должны быть защищены очками или маской, при необходимости одеть респиратор;
  • плотно фиксировать заготовку точно по центру;
  • при работе не давить на деталь, движения должны быть плавные;
  • не измерять вращающуюся деталь;
  • не отходить от станка во время работы;
  • не использовать бракованные заготовки (имеющие трещины);
  • не передавать и не брать никакие предметы через работающий станок;
  • не останавливать заготовку путём торможения рукой;
  • не начинать работу в усталом состоянии;
  • не подходить к станку в нетрезвом состоянии.

Это главное, но далеко не все, что нужно знать, прежде чем начинать работу. Если нет уверенности в проведении какой-либо операции, то ни в коем случае нельзя ее начинать. Необходимо проконсультироваться со специалистом, и только потом приступать к работе. Это поможет избежать несчастных случаев и травм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
