Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

двумя независимыми светильниками/люстарами;
двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

входных — 2;
выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением. Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Конструктивное исполнение переключателей

Поскольку различные электрические схемы освещения могут иметь разное количество управляемых из одной точки светильников, то и переключателей должно быть соответствующее количество. Чтобы не увеличивать чрезмерно количество монтируемых отдельных приборов, промышленность выпускает несколько разновидностей переключателей.

Проходные выключатели могут быть трех типов:

однокнопочные — имеют три клеммы;
двухкнопочные — пятиклеммная конфигурация;
трехкнопочные — более сложная конструкция, которая может немного отличаться в разных моделях, но с помощью прилагаемой к изделию блок-схемы с ней не трудно разобраться.

Каждый из этих типов рассчитан соответственно на подключение одной, двух или трех групп осветительных приборов. То есть двухклавишный переключатель по функционалу равен двум одноклавишным, а трехклавишный — трем.

Помимо обычной механической конструкции с кнопками или клавишами, промышленностью выпускаются модели с сенсорными выключателями.

Для обеспечения работы проходной конструкции необходимо подключать не два провода, как в стандартном выключателе, а на один больше — это обусловлено необходимостью задействовать две электрические сети одновременно. То есть однокнопочный переключатель коммутируется тремя проводами.

Эти две сети идентичны между собой, в середине схемы располагается светильник (или несколько), а на концах — переключатели. Когда положение проходных выключателей одинаково — свет включен, когда различно — выключен.

Есть возможность организовать управление источником света с трех точек, для чего необходимо внести в схему дополнительный перекрестный выключатель (при необходимости большего числа контрольных точек увеличивается и число перекрестных выключателей).

Схема контроля освещения из двух мест

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. Так как соединяемых проводов в распредкоробке будет четыре. К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м. Они имеют шесть контактов. Монтаж распределительной коробки для одной группы освещения Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена. На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя. На китайских экземплярах они часто отсутствуют. Потом, когда клавиша отпускает, он зажимается. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. На выход подключается 3 пары проводов, которые ведутся ко второму проходному выключателю и присоединяются попарно к клеммам входа прибора. Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя.

Примеры практического применения

Широко распространённый вариант схемы-трёхточки: N — электрический нуль; L — электрическая фаза; ПВ1 — первый двухклавишный переключатель; ПВ2 — второй двухклавишный переключатель; ПВ3 — перекрёстный коммутатор Своеобразная инструкция подключения в этом случае выглядит примерно так: Создаётся схема разводки и расключений. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. В данном конкретном примере присутствует еще две возможности: работая во дворе, можно включить освещение; если Вы ждете гостей, можно управлять светом на улице, находясь дома.

Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Во-первых, чаще всего востребован только одинарный проходной выключатель. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь.

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель? При проведении работ необходимо соблюдать правила техники безопасности. Схема подключения проходного выключателя — переключателя.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

Legrand;
Schneider Electric;
ABB;
Viko;
Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Legrand Celiane	1	300
	Legrand 774308 Valena	2	380
	Legrand Kaptika	1	180
	legrand Etika	2	200
	Legrand Quteo	2	120

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Schneider Electric Unica	2	500
	Schneider Electric Unica	1	610
	Schneider Electric Этюд	1	230
	Schneider Electric Sedna	1	280
	Schneider Electric Sedna	2	500
	Schneider Electric Glossa	1	110

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	ABB Basic 55	1	310
	ABB Zenit	1	200
	ABB STYLO	1	570
	ABB TACTO	1	930
	ABB TACTO	2	1180

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Viko Carmen	1	190
	Viko Karre	1	180
	Viko Vera	1	290
	Viko Vera	2	220
	Viko Karre	2	180
	Viko Palmiye	1	170

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Фото	Модель	Количество клавиш	Средняя стоимость, рублей
	Lezard Мира белый	1	200
	Lezard Мира ольха	1	330
	Lezard Nata кремовый	1	180
	Lezard Nata белый	1	150
	Lezard Мира ольха	2	270

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Подключение линии на провод с неправильным сечением.
Проходные выключатели из 5-ти мест без распаячных коробок. tokzamer.ru

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

механизма и декоративной панели;
одной входной клеммы;
двух выходных клемм;
двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Различия между проходным и традиционным выключателем

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

клавишные;
кнопочные;
ползунковые;
тяговые;
тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Принципиальные электрические схемы управления освещением

Рассмотрим схемы установки выключателей для одного прибора в разных точках помещения, а также управление несколькими группами осветительных приборов из нескольких мест.

Схема управления освещением с двух мест: два проходных выключателя

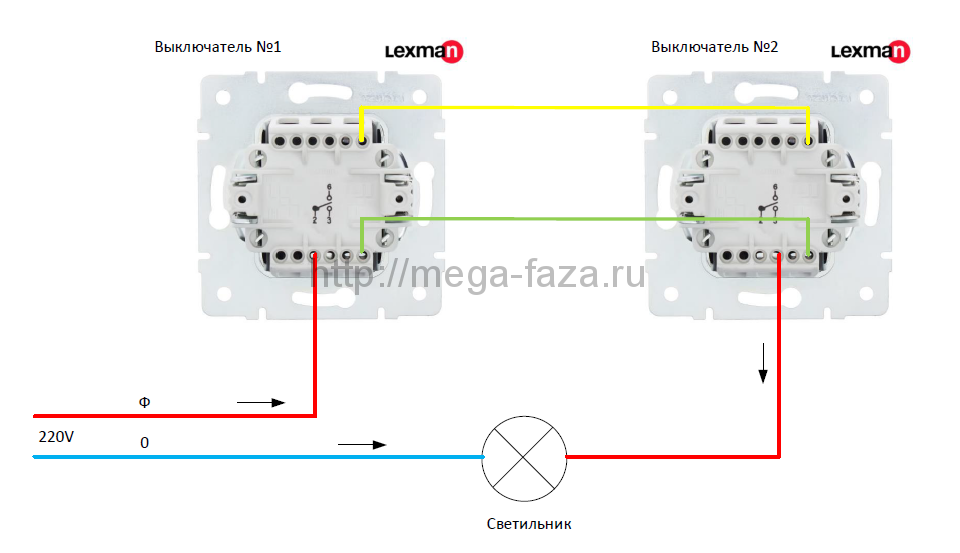

Для включения осветительных приборов из двух мест собирается система из двух проходных одноклавишных выключателей и проводников необходимой длины. К осветительному прибору подводится нулевой провод. А к первому выключателю, на его входной контакт, подводят фазу. Два контакта выхода первого выключателя соединяются с двумя выходами второго выключателя. А от входа второго выключателя тянут фазу к осветительному прибору.

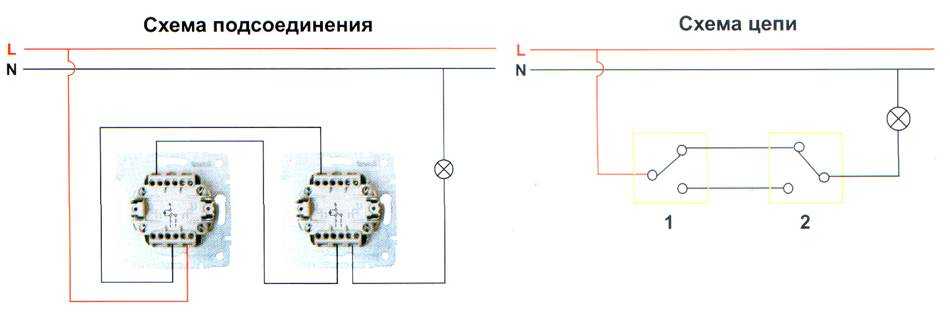

Например, мы имеем два выключателя. Условно назовем их Вкл1 и Вкл2. Каждый из них имеет по три контакта: №1, №2, №3 и №1’, №2’, №3’ соответственно. Тогда на контакт №1’ Вкл2 подключается фазный провод, а к контакту №1 Вкл1 провод от осветительного прибора. Контакты №2 и №2’ соединяются друг с другом, то же самое делают и с контактами №3 и №3’. Именно в этом и состоит принцип перекидывания фазы с одних контактов на другие, а, следовательно, и возможность работы проходных выключателей.

Данная схема представлена для включения света из двух мест. Схемы для систем из трех, четырёх и более мест выглядят сложнее, но принцип работы остается неизменным.

Схема управления освещением с трёх и более мест: использование перекрёстных выключателей

Метод включения лампочек из трех и более мест отличается тем, что в схему добавляется специальный перекрестный переключатель. Конструктивно такое устройство имеет два контакта на входе и два контакта на выходе, что позволяет ему перекидывать контакты. Он может располагаться в любой удобной точке помещения между двумя одинарными проходными выключателями. Фаза подводится на входной контакт первого проходного выключателя, два его выхода подключаются к выходам перекрестного переключателя. От двух оставшихся выходов переключателя провода тянут к выходам второго выключателя, а от его входа подключают осветительный прибор (на который уже подключен нулевой проводник). Звучит сложно, но на самом деле устроено достаточно просто.
