Ветрогенератор для частного дома: виды, устройство и обзор популярных моделей

Разновидности

Для того чтобы правильно подобрать ветряной генератор, необходимо прежде всего учесть его технические параметры. Современные модели различаются по следующему ряду признаков:

Количеству лопастей пропеллера. Большое количество элементов винта усложняет конструкцию. Однако чем больше лопастей, тем меньшая скорость ветра нужна для запуска механизма.
Типу материала лопастей. Модели с жесткими пропеллерами более прочны и долговечны, но и значительно дороже парусных аналогов.

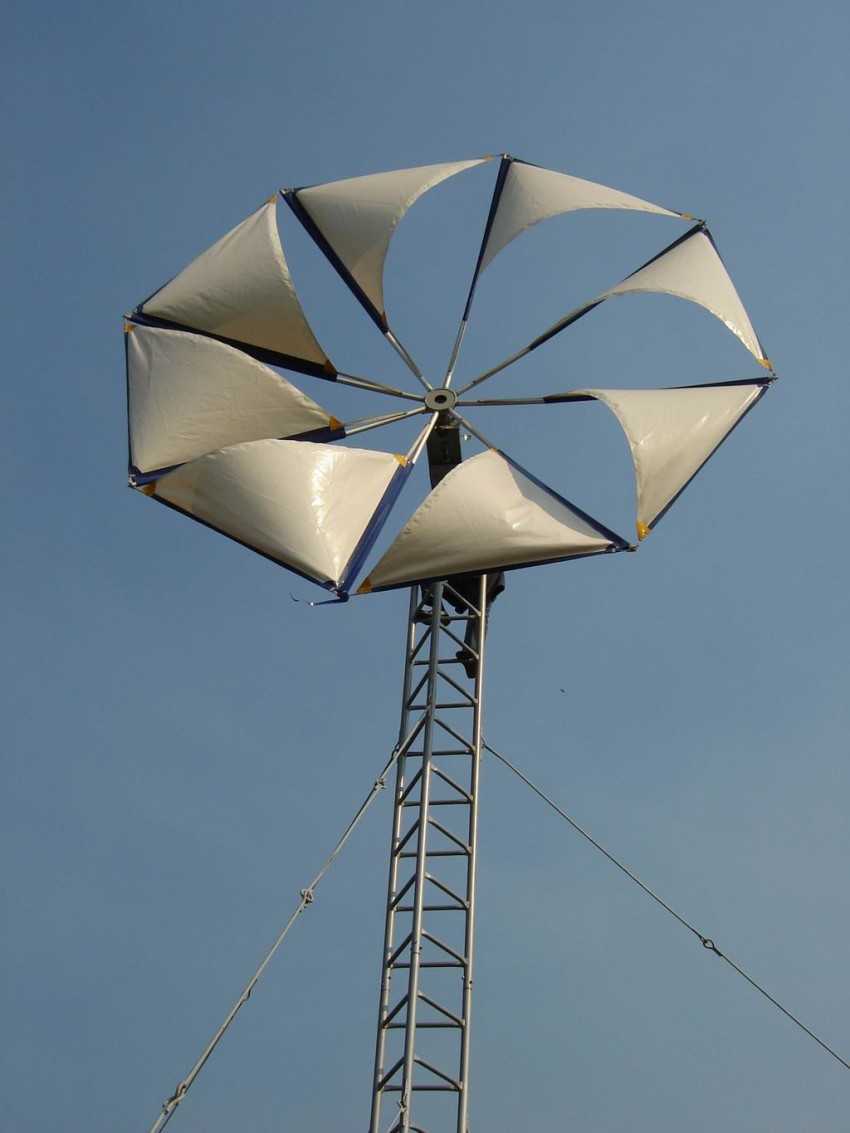

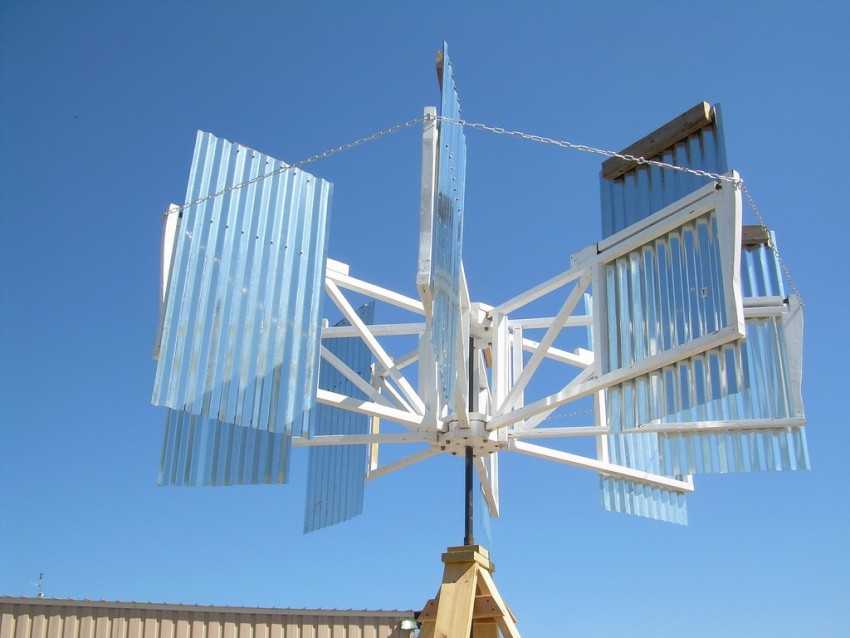

Многолопастный ветрогенератор для своего домаИсточник ytimg.com

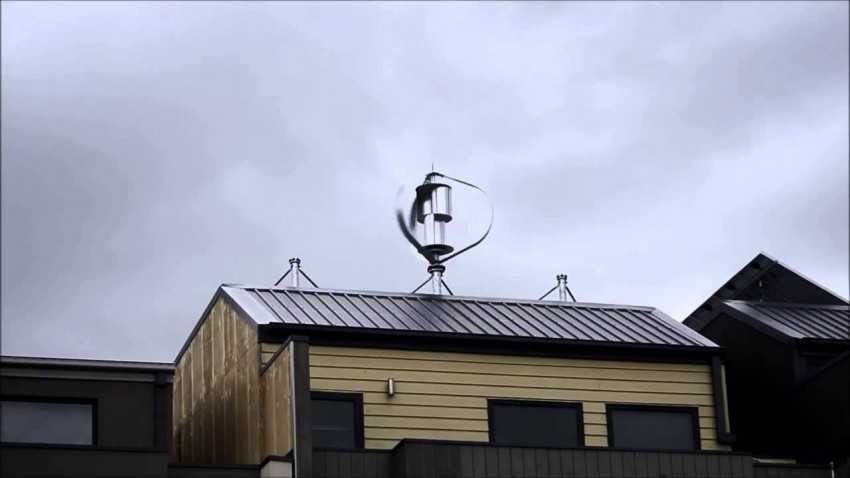

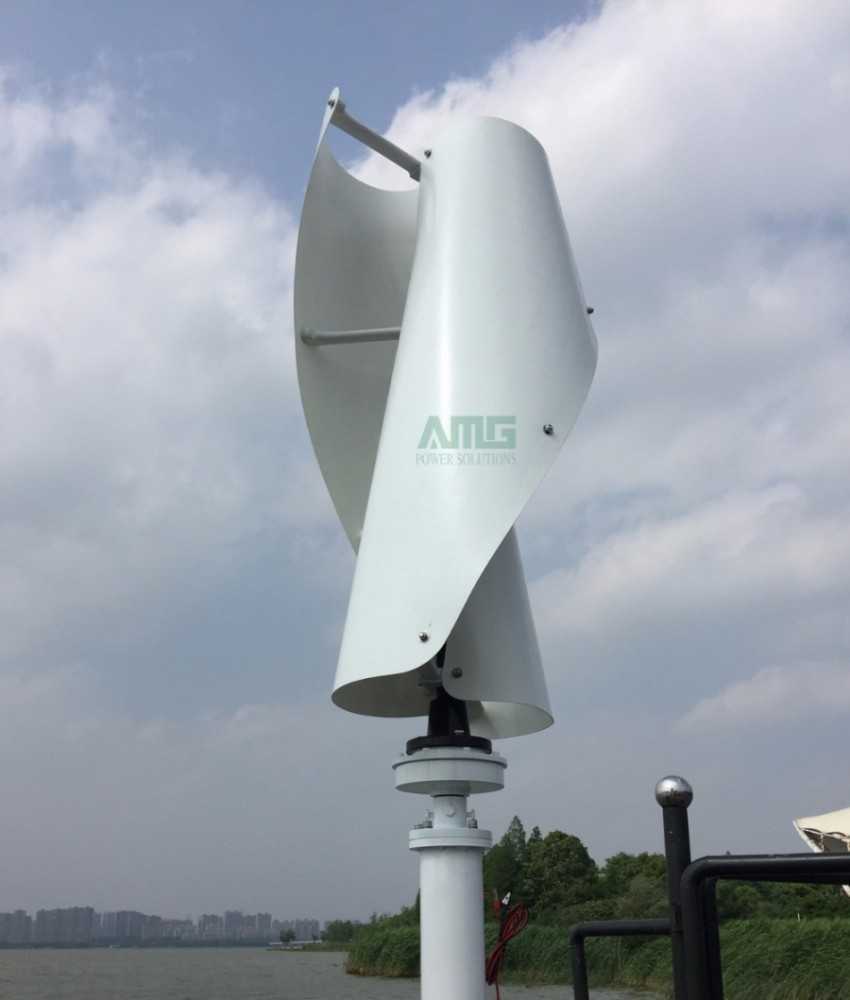

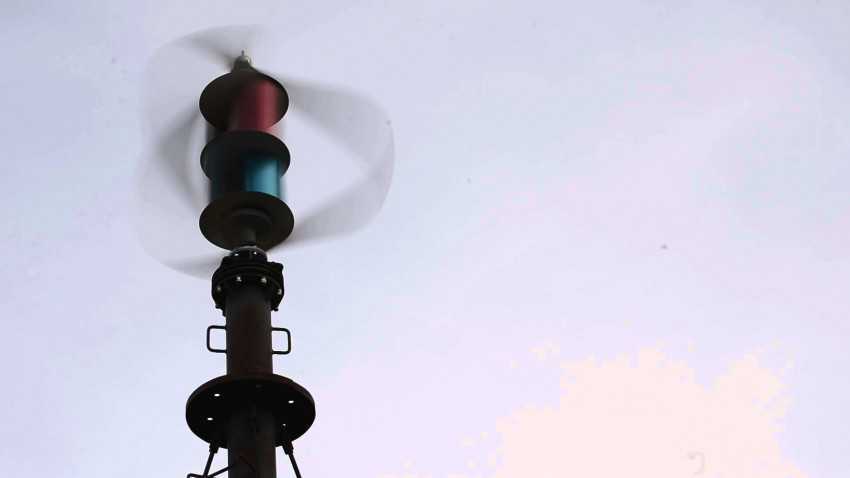

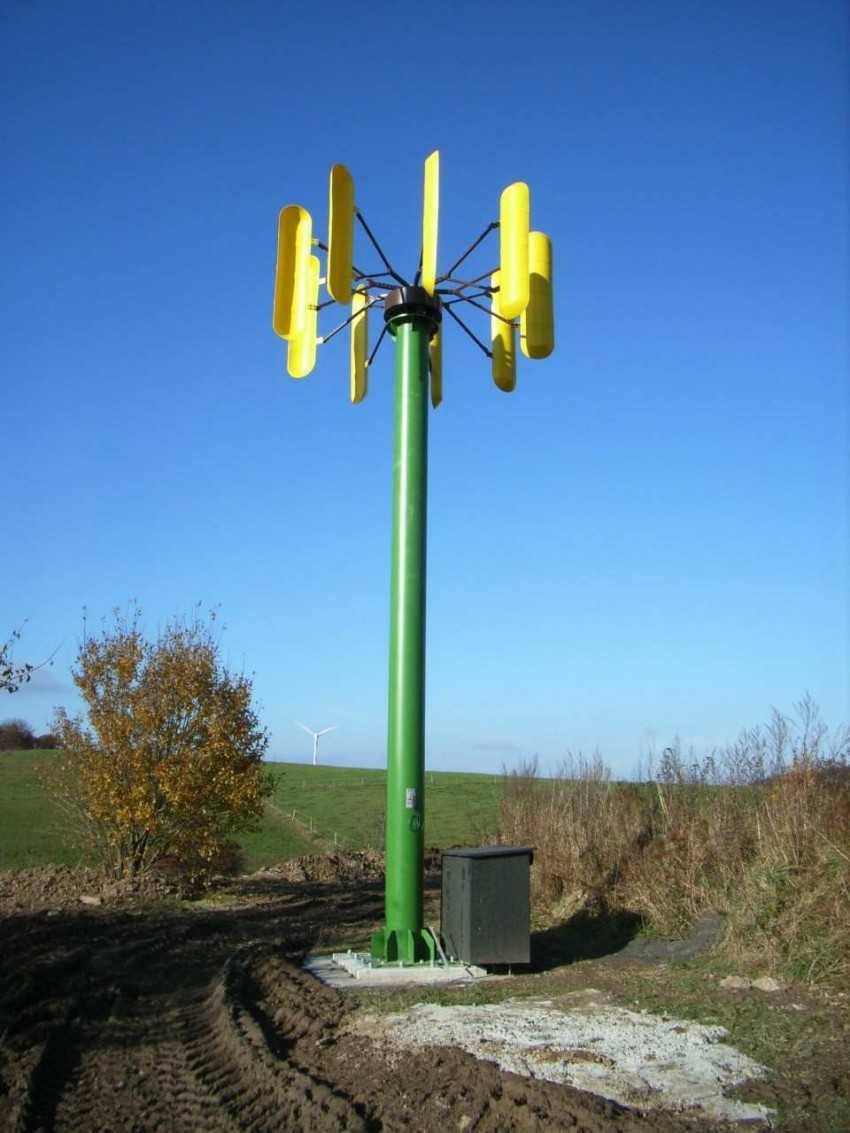

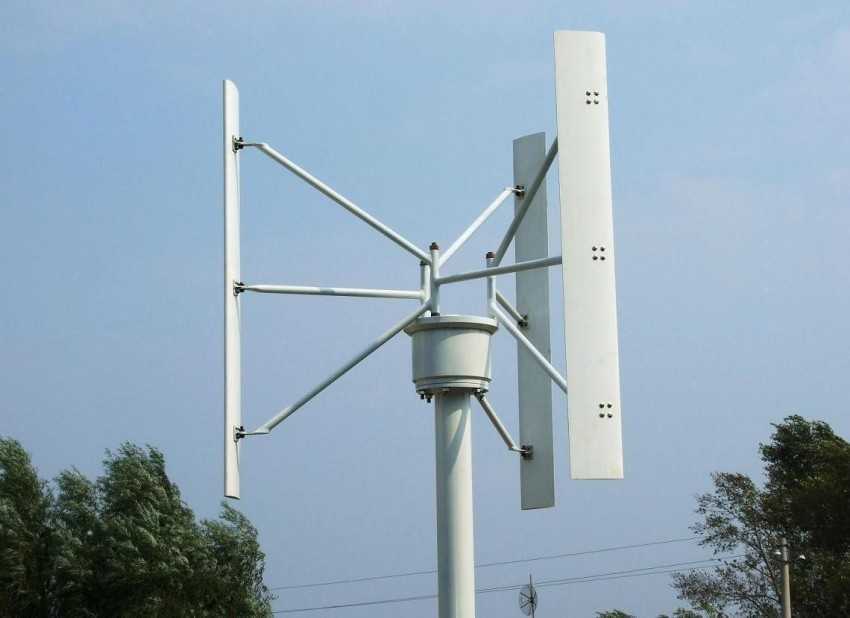

Расположению направляющей вращения. Разделяются на вертикальные и горизонтальные. Первые прочнее и чувствительнее, вторые – отличаются лучшей производительностью.
Возможности изменения шаговых характеристик. Различаются на модели с изменяемым и неизменным шагом. Изделия с переменными шаговыми параметрами позволяют увеличивать скорость, а значит, и продуктивность. Однако они более сложны, громоздки и дороги.

Видео о том, что такое ветрогенератор, его плюсы и минусы:

Критерии выбора

При выборе ветрогенератора помимо технических характеристик, необходимо также правильно установить требуемую мощность. Задается она таким параметром, как диаметр ротора, рассчитать который можно по следующей формуле:

Э_год = 1,64 * Д2 *О3

Э_год – суммарная электроэнергия, потребляемые приборами дома за год, кВт,

Д – диаметр ротора, обозначаемый в метрах,

О – среднегодовое значение скорости ветра, метр/в секунду.

Подставляя известные параметры в эту форму, можно рассчитать, какого диаметра ротором должна быть оснащена ветряная электростанция для дома в конкретном случае.

Правила размещения

При монтаже устройства необходимо учесть следующий ряд требований:

Вблизи генератора не должно располагаться сооружений, кустов, деревьев и прочих препятствий на пути свободного прохождения ветровых потоков.
Чтобы шум и помехи от работы не оказывали негативного влияния на окружающих, ветряки для дома лучше располагать минимум на 30 метров вдали от жилища.
Во избежание возникновения ослабления ветровых потоков устанавливать механизм лучше на 2-3 метра выше окружающих преград, даже если они находятся на расстоянии до 200 метров.

Видео о том, как сделать простейший ветрогенератор:

Следует учесть, что даже при соблюдении всех правил установки гарантий постоянного результата по выработке электроэнергии быть не может. Так как показатель напрямую зависит от ветровой нагрузки, которая никогда не бывает стабильной.

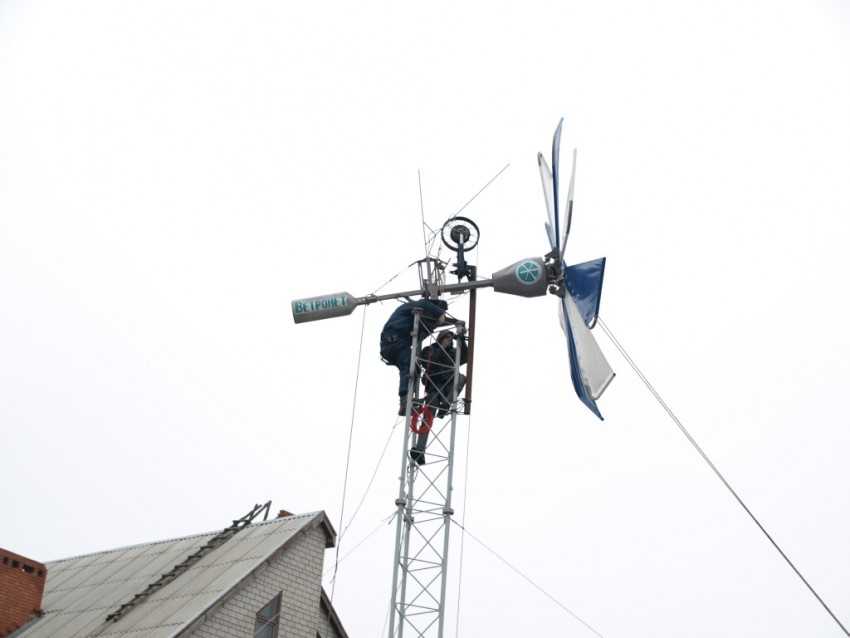

Особенности установки

Промышленно изготовленный или самодельный ветряк необходимо устанавливать с соблюдением следующего минимума требований:

Место установки лучше подбирать на возвышенности, вдали от препятствий, прибор располагать на высоте не менее 10 метров от поверхности земли.
Мачта должна иметь надежное основание – лучше всего бетонное.
Над ветряком необходимо расположить небольшой навес для защиты от осадков.
При необходимости замены, ремонта или обслуживания облегчить доступ к оборудованию позволит складная конструкция мачты.

Видео-пример изготовления и применения ветряка для дома:

Коротко о главном

Ветряной генератор для дома является одним из лучших альтернативных источников электроэнергии. Принцип его действия основа на преобразовании кинетической энергии ветра в механическую, а затем с помощью ротора – в электрическую. Среди главных его плюсов выделяются:

Работа за счет неисчерпаемого источника энергии – ветра.
Затраты связаны только с покупкой и установкой, оборудование долговечно и не требует особого обслуживания.
Приспособленность для любого климата.
Экологически чистый тип энергоресурса.

К недостаткам относятся – зависимость от силы ветра, помехи, возможность разрушения при стихийных погодных проявлениях. Установка ветряного генератора должна соответствовать требованиям закона – мощности, высоте, ограничениях, согласовании с соседями и отсутствию биологического вреда. Модели различаются по техническим параметрам – количеству лопастей, типу их материала, направлении оси вращения и изменчивости шага. При выборе нужно учитывать диаметр ротора, определяющий мощность. Монтаж прибора должен соответствовать правилам размещения и практическим рекомендациям.

Ветряк своими руками. Забава или реальная экономия?

Скажем сразу, что сделать ветрогенератор своими руками полноценным и эффективным непросто. Грамотный расчет ветрового колеса, передаточного механизма, подбор подходящего по мощности и оборотам генератора – отдельная тема. Мы дадим лишь краткие рекомендации по основным этапам данного процесса.

Генератор

Автомобильные генераторы и электродвигатели от стиральных машин с прямым приводом для этой цели не подходят. Они способны генерировать энергию от ветрового колеса, но она будет незначительной. Автогенераторам для эффективной работы нужны очень высокие обороты, которые не может развить ветряк.

В моторах для стиралок другая проблема. Там стоят ферритовые магниты, а для ветрогенератора нужны более производительные – ниодимовые. Процесс их самостоятельного монтажа и намотки токоведущих обмоток требует терпения и высокой точности.

Мощность устройства, собранного своими руками, как правило, не превышает 100-200 Ватт.

В последнее время среди самодельщиков пользуются популярностью мотор-колеса для велосипедов и скутеров. С позиций ветроэнергетики это мощные ниодимовые генераторы, оптимально походящие для работы с вертикальными ветровыми колесами и зарядки аккумуляторов. С такого генератора можно снимать до 1 кВт ветровой энергии.

Мотор-колесо – готовый генератор для самодельной ветряной электростанции

Расчет окупаемости ветрогенератора

Вложив в приобретение устройства сотни тысяч рублей, новый владелец вправе рассчитывать на его очевидную выгоду и окупаемость ветряка. Попробуем рассчитать цену киловатта электроэнергии на стандартной модели генератора мощностью 4-5 кВт.

При скорости ветра 4-5 м/с устройство даст около 350 кВт за месяц, или 4200 кВт за год. Срок службы генератора – около 25 лет, стоимость большинства моделей устройств – в пределах 280 000 рублей.

Делим стоимость на произведение годовой выработки и срока эксплуатации:

280 000 / 4200*25 = 2,666 рубля

Таким образом, стоимость киловатта энергии окупаемого ветрогенератора будет составлять чуть более 2,5 рубля. По сравнению с актуальным уровнем цен выгода есть, но она не так велика, как хотелось бы при использовании альтернативных источников энергии.

Приведенные выше расчеты дают другой результат, если скорость ветра составит около 7-8 м/с. В месяц ветрогенератор мощностью 6-7 кВт даст около 780 кВт или в год 9000 кВт.

При стоимости таких ветряков около 310 000 получим следующий результат:

310 000 / 9000*25 = 1,3722 рубляТакая стоимость – очевидная выгода, особенно для энергоемких объектов.

Уточняем тип конструкции

Прежде, чем начать расчет, следует определиться с количеством фаз генератора. Однофазные устройства выдают неравномерное напряжение, имеющее скачки амплитуды.

Если ветряк планируется использовать для питания несложных и нетребовательных механизмов или освещения, то можно обойтись однофазным генератором, но для полного комплекса оборудования — аккумуляторные батареи, инвертор — понадобится трехфазное устройство. Иначе оборудование будет получать неравномерное напряжение, что скажется на его работе и состоянии весьма отрицательно.

Кроме того, однофазные генераторы имеют одинаковое количество катушек и магнитов, из-за чего при работе постоянно гудят. При набегании магнита катушка начинает активно сопротивляться, что вызывает заметную вибрацию, опасную для конструкции генератора и всего ветряка. Затем надо уточнить особенности конструкции.

Заодно надо решить, как будет создан генератор — путем модернизации готового устройства (например, автомобильного генератора), или создан дисковый генератор «с нуля». Преимуществом готовых устройств является наличие качественного корпуса, ротора и всех необходимых элементов. Но понадобится переточить ротор под магниты, для чего понадобится обращаться к токарю.

Кроме того, размер обмоток, способных поместиться в пазы корпуса, ограничен, поэтому каких-то глобальных изменений в конструкцию внести не удастся. Дисковые самодельные генераторы могут иметь любые размеры, что позволяет изготовить наиболее приспособленный для имеющихся замыслов образец.

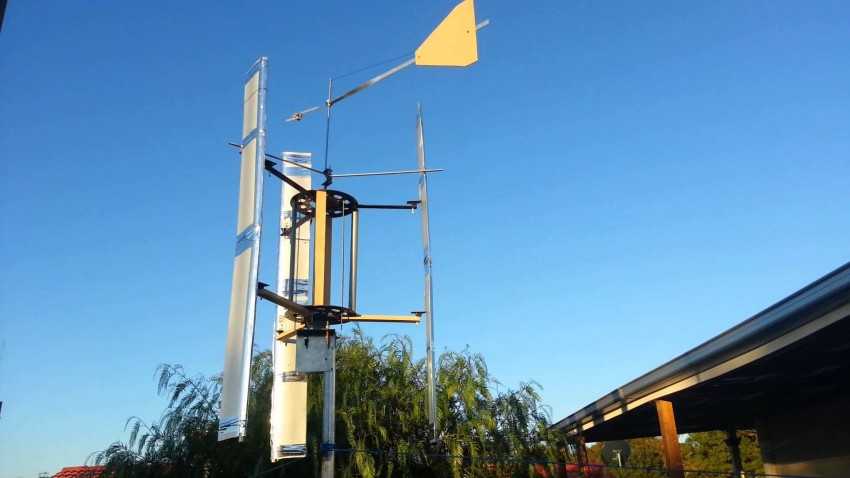

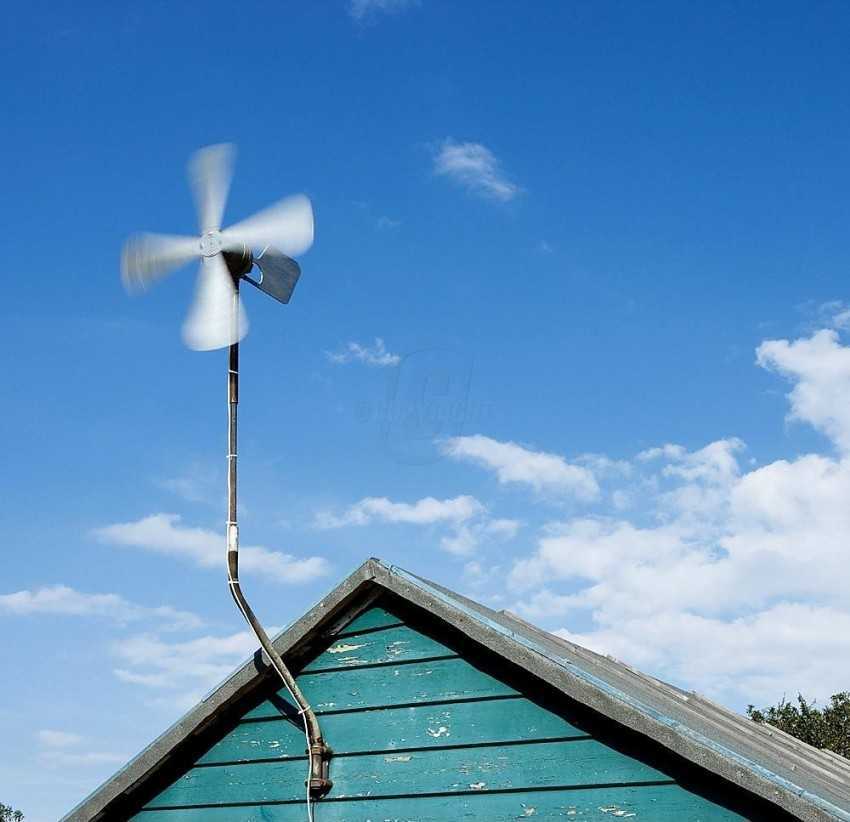

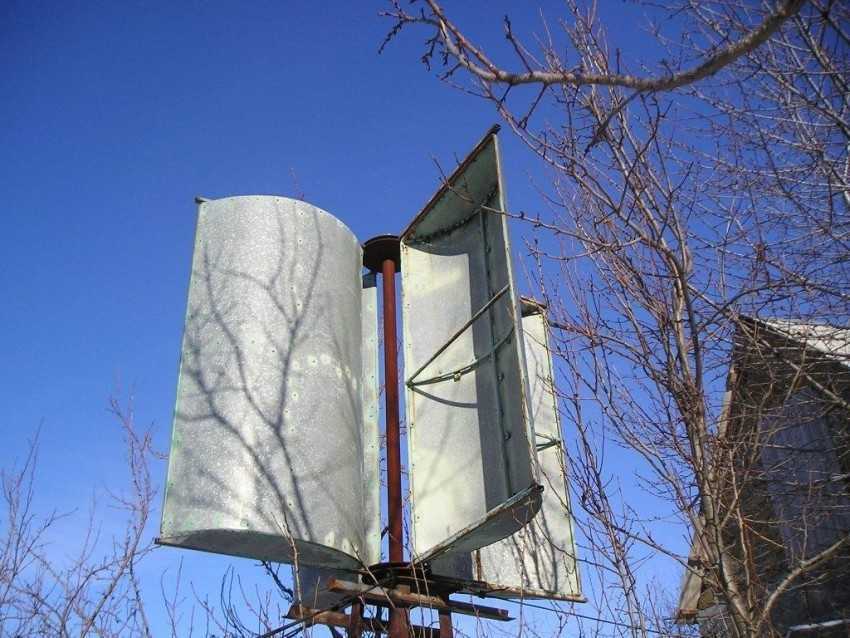

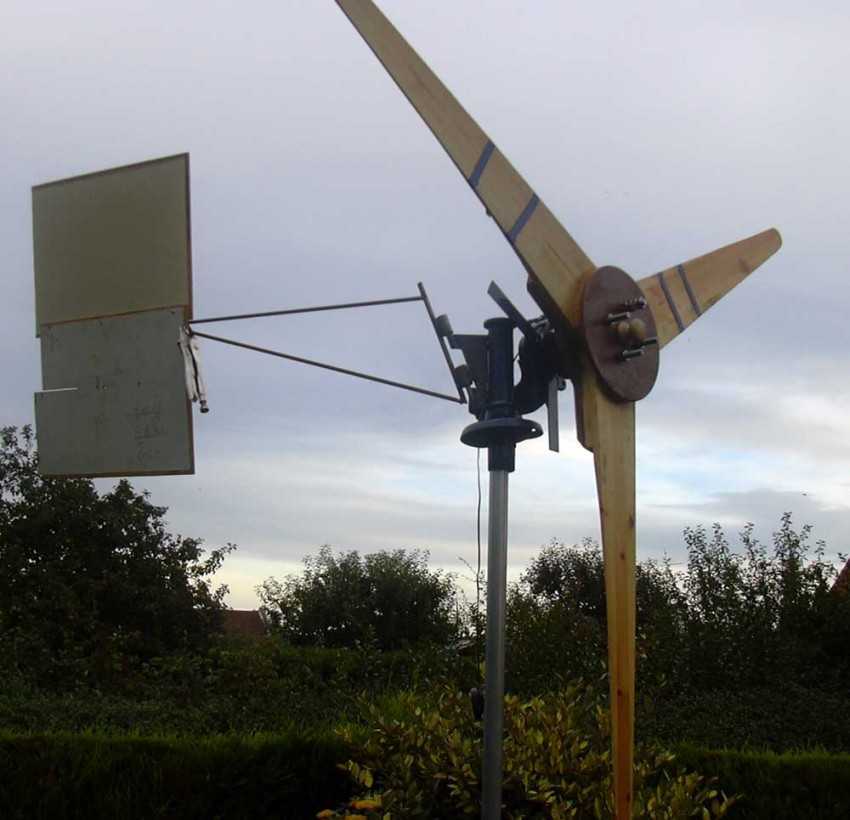

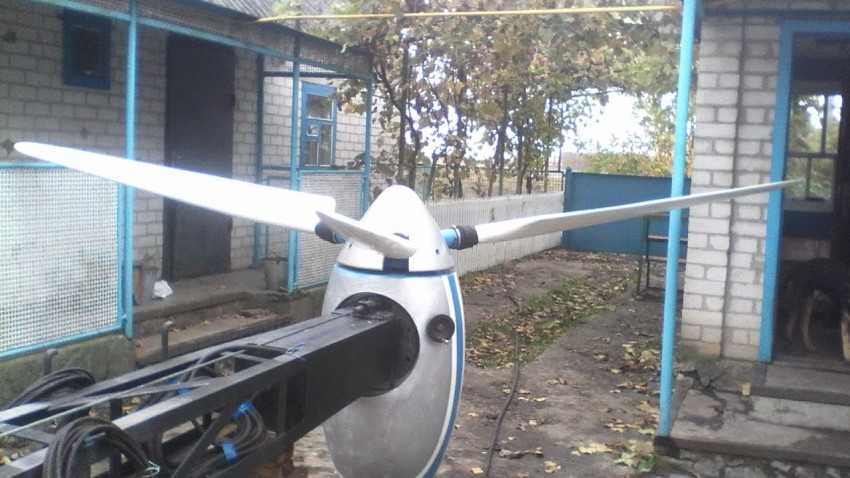

Фото ветрогенераторов своими руками

https://youtube.com/watch?v=EvsQSQl_axc

Также рекомендуем просмотреть:

Идеи как сделать станок для сверления
Какую люстру лучше выбрать
Направленные Wi-Fi антенны
Советы по выбору раздвижных дверей
Как выбирать кондиционер для квартиры
Капает и течет смеситель
Усилитель звука своими руками
Как сделать римские шторы
Идеи самодельных электрогенераторов
Концепция вечных фонариков
Схема как сделать самодельный металлоискатель
Идеи маленькой гардеробной
Почему потеют пластиковые окна
Идеи как использовать пространство под лестницей
Технологии производства древесного угля
Идеи обустройства кладовок в квартире
Советы как выбрать качественные пластиковые окна
Как выбрать вытяжку на кухню
Идеи, как сделать поделку из пряжи
Какие уровни лучше выбирать
Как выбрать хороший роутер для дома
Какой шуруповерт лучше выбрать
Советы как выбрать хороший холодильник
Как сделать красивый кристалл
Как работать с краном под давлением
Эффективные способы как выкрутить сломанный болт
Самодельные фонарики своими руками
Лучшие идеи как хранить игрушки
Как выбрать хороший пылесос
Рекомендации как правильно выбрать ванну
Какое отопление лучше выбрать
Какой котел для отопления выбрать
Какую кухню лучше выбрать
Как выбрать качественную плитку
Какие обои лучше выбирать
Советы для выбора пола
Лучшие идеи строительных лесов
Какие увлажнители воздуха лучше
Какие окна лучше выбрать
Как выбрать ортопедическую подушку и матрас
Лучшие идеи зонирования пространства
Какой матрас лучше выбрать
Быстрая и пошаговая уборка квартиры
Что такое акустический выключатель
Как сделать генератор дыма
Самодельный пресс из домкрата
Как сделать солнечную батарею
Какой аудиопередатчик лучше покупать
Приспособления для нарезки бутылок
Индукционные системы для отопления
Идеи электровелосипедов своими руками
Самодельные стельки с подогревом
Фильтры низких и высоких частот
Как сделать воскотопку
Идеи самодельного пескоструя
Как сделать точилку для ножа
Советы для правильного выбора смесителей
Современные варианты перегородок
Меловые доски в интерьере
Рекомендации по выбору ламината
Как нужно выбирать стиральные машины
Как устранить трещину на лобовом стекле
Правильная установка розеток
Как правильно выбирать диван
Как выбирать газовые котлы по критериям
Советы как правильно выбирать утюг
Как правильно выбирать телевизоры
Разновидности направляющих для ящиков
Как правильно выбирать шторы

Сборка роторного генератора

Разберем пошаговую инструкцию, как сделать ветрогенератор самой простой конструкции:

Возьмите металлическую емкость в форме цилиндра (можно применить ведро или кастрюлю). Маркером разделите заготовку на 4 одинаковых участка. Вырежьте по выполненной разметке лопасти.

На дне и шкиве разметьте и выполните отверстия под болты. Отверстия должны располагаться симметрично. Немного отогните лопасти, исходя из направления вращения.

Зафиксируйте заготовку с лопастями на шкиве резьбовыми соединениями. Закрепите генератор на мачте, воспользовавшись хомутами или другими крепежными элементами.

Подключите проводку и произведите сборку электрической цепи по схеме. Проводку следует также надежно закрепить на мачте, чтобы избежать повреждений.

Для подключения аккумулятора воспользуйтесь проводами сечением 4 квадрата. Провода не должны быть длиннее 1 м. Для подключения электроприборов используйте провода сечением 2,5 квадрата.

Обязательно подключите инвертор. На фото самодельного ветрогенератора наглядно продемонстрированы основные этапы сборки агрегата, а также схемы подключения электрических компонентов.

Три маленьких секрета

Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.

Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.

Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.

Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.

Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.

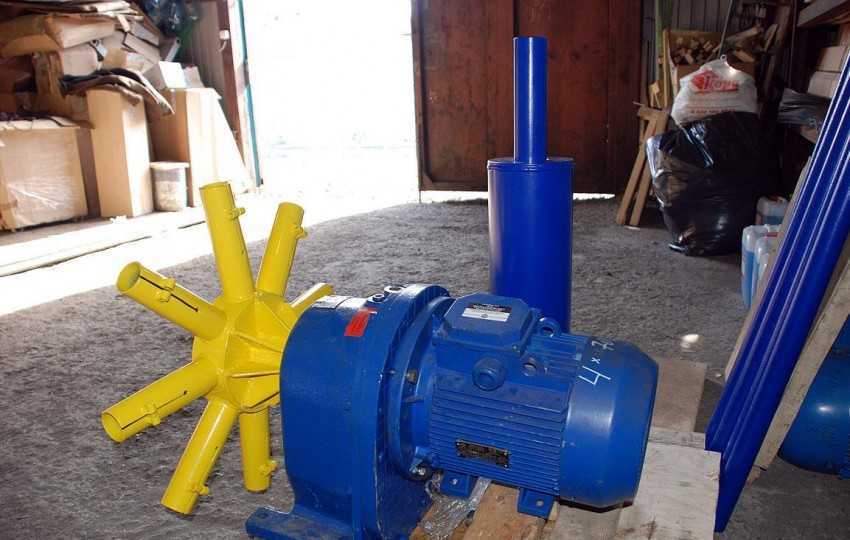

Комплектующие и инструменты для сборки

Сборка ветряка потребует наличия множества различных комплектующих и дополнительных приспособлений. Соберите и купите все необходимое заранее, чтобы вам не пришлось отвлекаться на это в будущем.

Бытовые ветрогенераторы

Первый этап. Подготовьте трехточечное бетонное основание. Глубину и в целом мощность фундамента определяйте в соответствии с типом грунта и климатическими условиями в месте строительства. Дайте бетону набрать прочность в течение 1-2 недель и установите мачту. Для этого заройте опорную мачту в землю примерно на 50-60 см и зафиксируйте с помощью растяжек.

Второй этап. Подготовьте ротор и шкив. Шкив представляет собой фрикционное колесо. По окружности такого колеса расположена канавка либо обод. При выборе диаметра ротора нужно ориентироваться на среднегодовое значение скорости ветра. Так, при средней скорости в 6-8 м/с ротор диаметром 5 м будет более эффективен, чем ротор на 4 м.

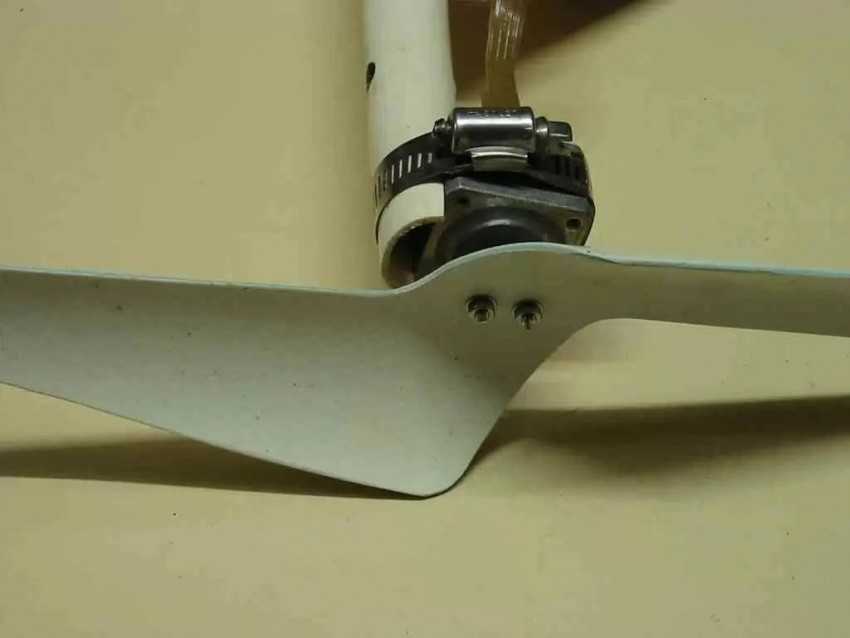

Третий этап. Изготовьте лопасти будущего ветрогенератора. Для этого возьмите бочку и разделите ее на несколько одинаковых частей в соответствии с выбранным количеством лопастей. Разметьте лопасти при помощи маркера, а затем вырежьте элементы. Для резки прекрасно подойдет болгарка, также можно использовать ножницы по металлу.

Зависимость диаметра колеса от потребной мощности

Пятый этап. Подключите провода к генератору и соберите их в цепь в дозе. Закрепите генератор на мачте. Провода подключите к генератору и мачте. Соберите генератор в цепь. Также подключите к цепи аккумулятор. Учитывайте тот факт, что максимально допустимая длина проводов в случае с такой установкой составляет 100 см. Подключите нагрузку при помощи проводов.

Ветрогенератор требует регулярного ухода и обслуживания.

Через 2-3 недели после установки нового генератора нужно демонтировать прибор и убедиться в надежности имеющихся креплений . В целях собственной безопасности проверяйте крепления исключительно при слабом ветре.
Смазывайте подшипники как минимум 1 раз в 6 месяцев. При появлении первых признаков нарушения балансировки колеса сразу же снимите его и устраните имеющиеся неисправности. Самым частым признаком разбалансировки является нехарактерное дрожание лопастей.
Не менее чем раз в 6 месяцев проверяйте щетки токоприемника . Каждые 2-6 лет красьте металлические элементы установки. Регулярная покраска защитит металл от разрушения под воздействием коррозии.
Следите за состоянием генератора . Регулярно проверяйте, не перегревается ли генератор во время работы. Если поверхность установки нагревается до такого состояния, что на ней становится очень трудно держать руку, отнесите генератор в мастерскую.
Контролируйте состояние коллектора . Любые загрязнения нужно в кратчайшие сроки удалять с контактов, т.к. они существенно снижают эффективность работы установки. Следите и за механическим состоянием контактов. Перегрев агрегата, сгоревшие обмотки и прочие подобные дефекты – все это должно сразу же устраняться.

Таким образом, в сборке ветрогенератора нет ничего сложного. Достаточно лишь подготовить все необходимые элементы, собрать установку по инструкции и подключить готовый агрегат к электросети. Правильно собранный ветрогенератор для дома станет надежным источником бесплатной электроэнергии. Следуйте полученному руководству и все получится.

Удачной работы!

Как рассчитать и подобрать ветрогенератор?

Ветер это не природный газ, качаемый по трубам и не электроэнергия, бесперебойно поступающая по проводам в наш дом. Он капризен и непостоянен. Сегодня ураган срывает крыши и ломает деревья, а завтра сменяется полным штилем. Поэтому перед покупкой или самостоятельным изготовлением ветряка нужно оценить потенциал воздушной энергии в своем районе. Для этого следует определить среднегодовую силу ветра. Эту величину можно узнать в интернете по соответствующему запросу.

Получив вот такую таблицу, находим район своего проживания и смотрим на интенсивность его окраски, сравнивая ее с оценочной шкалой. Если среднегодовая скорость ветра получится меньше 4,0 метров в секунду, то ветряк ставить нет смысла. Он не даст нужного количества энергии.

Если сила ветра достаточна для установки ветряной электростанции, то можно переходить к следующему шагу: подбору мощности генератора.

Если речь идет об автономном энергоснабжении дома, то в расчет берут среднестатистическое потребление электроэнергии 1 семьей. Оно находится в диапазоне от 100 до 300 кВт*ч в месяц. В регионах с низким годовым ветропотенциалом (5-8 м/сек) такое количество электричества способен сгенерировать ветряк мощностью 2-3 кВт. При этом следует учитывать, что зимой средняя скорость ветра выше, поэтому выработка энергии в этот период будет больше, чем летом.

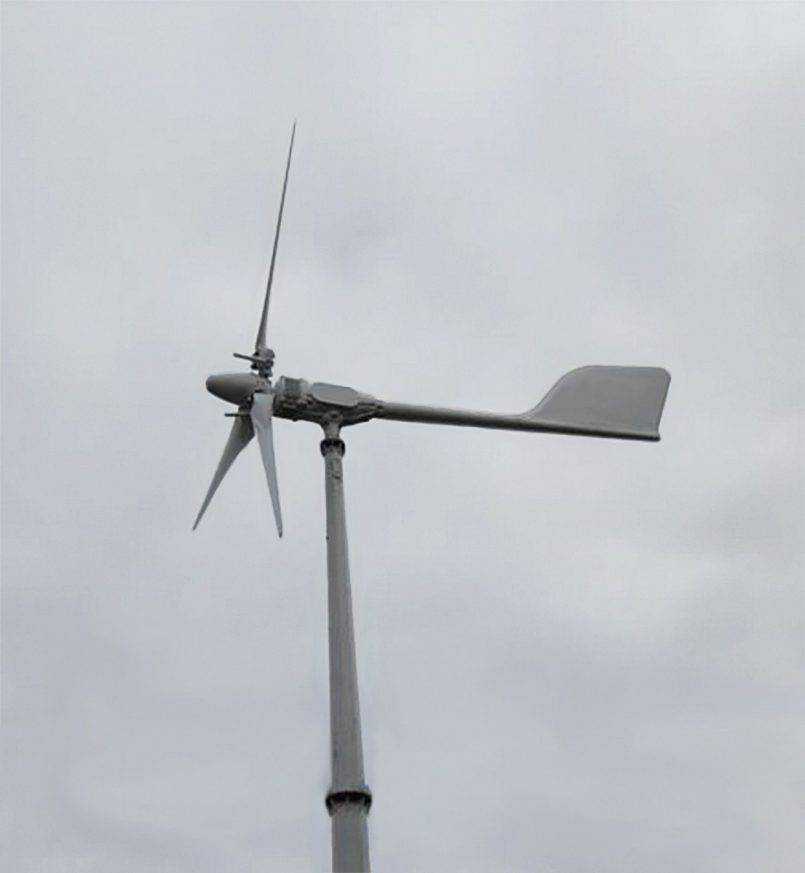

Горизонтальные конструкции, их особенности, достоинства и недостатки

Горизонтальные устройства имеют более высокую эффективность, поскольку энергия потока усваивается ими намного полнее. Все горизонтальные ветряки созданы практически по одной конструктивной схеме, есть некоторые отличия лишь в строении ротора. К недостаткам этой группы можно отнести необходимость настройки на ветер, которая хоть и производится автоматически, но требует наличия дополнительного шарнирного соединения, обеспечивающего вращение устройства вокруг вертикальной оси.

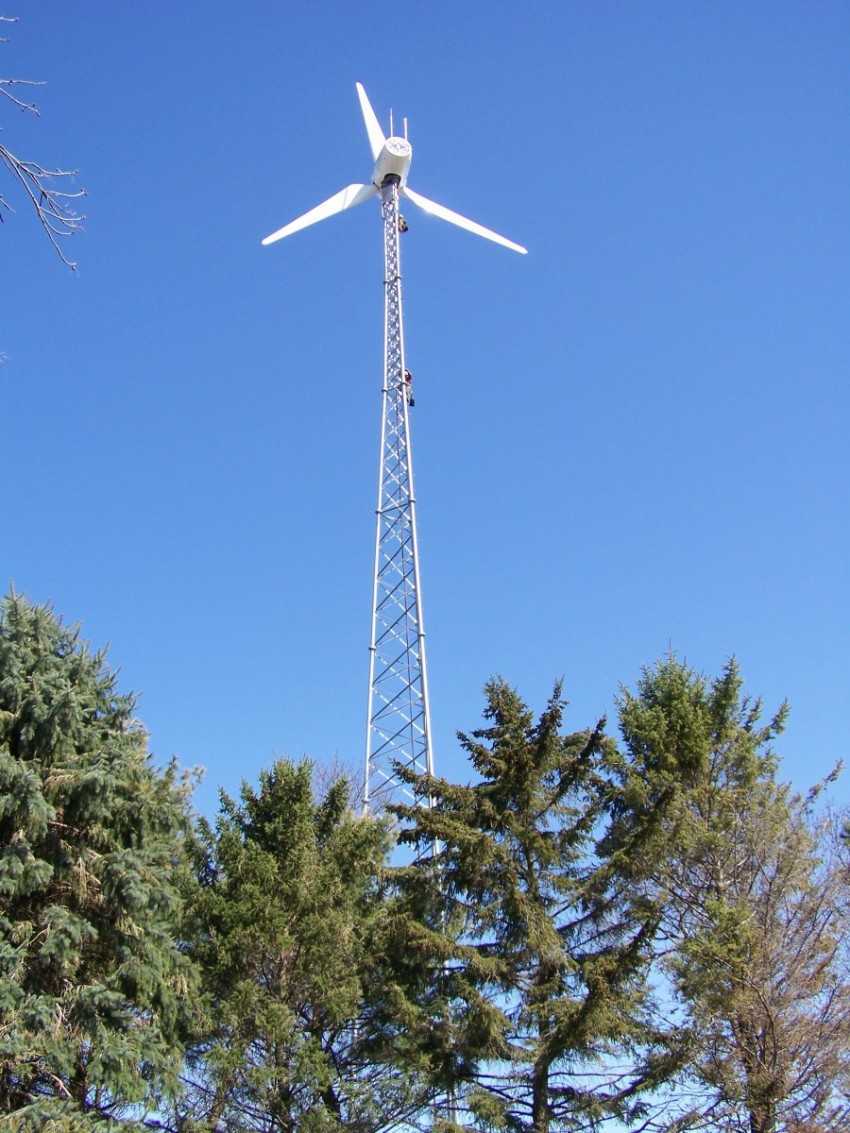

Кроме того, для горизонтальных устройств важно наличие высокой опоры — мачты, обеспечивающей оптимальный режим контакта с потоками ветра. Специфика работы требует наличия защиты от ураганного ветра, которая при увеличении силы потока отводит ротор от ветра, вследствие чего частота вращения резко падает

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

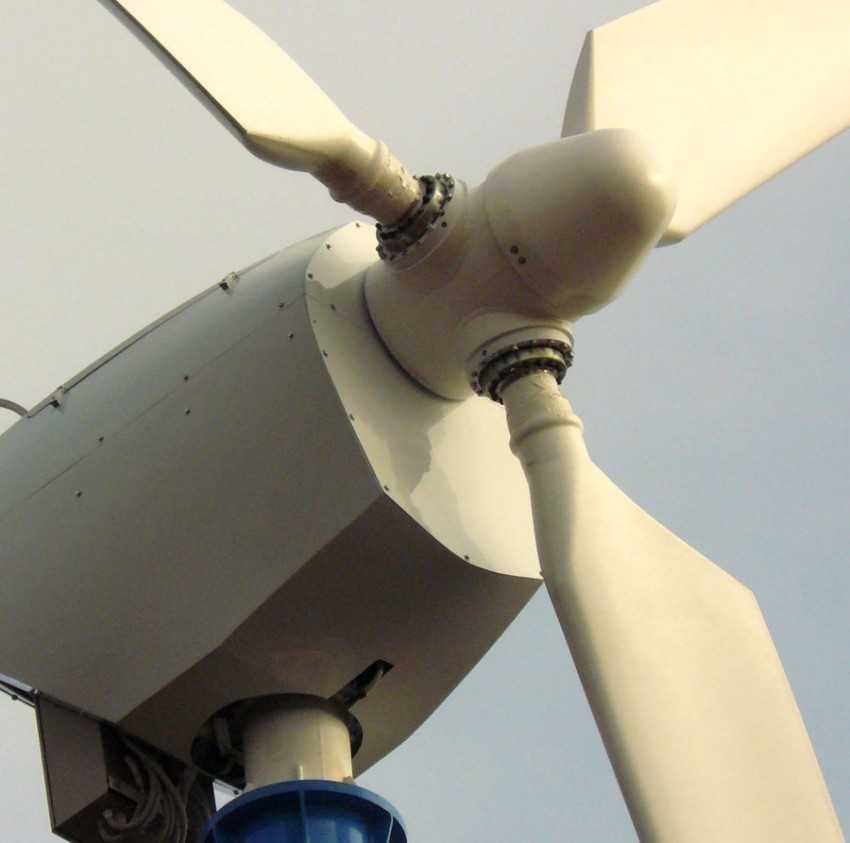

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

установка экологически чистая;
отсутствует потребность её заправки топливом;
не накапливаются какие-либо отходы;
устройство работает очень тихо;
имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Для чего нужен ветрогенератор

Ветрогенератор, ветровой электрогенератор, ветрогенераторная установка, ветровая электрическая установка (ВЭУ), ветряная электростанция для дома, ветровая электростанция (ВЭС)… Названия – разные, суть – одна: ветровая установка преобразовывает кинетическую энергию движущегося воздуха в электрическую.

Правда, делает она это «грубо» и нестабильно и сильно зависит от скорости ветра и имеет скачки напряжения на выходе.

Поэтому нужен набор дополнительных приспособлений. В частности, ветровая установка включает в себя аккумуляторную батарею (АКБ). Ее задача состоит не только в накоплении энергии, а и в выравнивании волнообразных периодов значительной выработки и потребления.

Еще один очень важный элемент – инвертор. Он преобразует ток с переменным напряжением в постоянный. Кроме того, контроллер защищает аккумулятор от чрезмерной зарядки, а автоматика управляет процессами и выполняет функции защиты от аварийных ситуаций.

Все перечисленные выше компоненты – необходимы и обязательны. Кроме того, для увеличения стабильности обеспечения здания энергией в комплектацию ряда современных моделей входит бензогенератор, сетевое зарядное устройство или фотоэлектрический модуль (по сути солнечная панель для преобразования в электроэнергию солнечного излучения).

Но они необходимы в тех случаях, когда ВЭУ используют в качестве основного источника энергии. Если же ветрогенератор сам играет роль запасного игрока, необходимости в помощи ему нет.

Принцип работы

Дальше сила вращения преобразуются в электричество, которое аккумулируется в батарее. Чем сильнее поток воздуха, тем быстрее крутятся лопасти, производя больше энергии. Поскольку работа ветрогенератора основана на максимальном использовании альтернативного источника энергии, одна сторона лопастей имеет закругленную форму, вторая – относительно ровная. Когда воздушный поток проходит по закругленной стороне, создается участок вакуума. Это засасывает лопасть, уводя её в сторону. При этом создается энергия, которая и заставляет раскручиваться лопасти.

Схема работы ветрогенератора: показан принцип преобразования энергии ветра и действия внутренних механизмов

Во время своих поворотов винты также вращают ось, соединённую с генераторным ротором. Когда двенадцать магнитиков, закреплённых на роторе, вращаются в статоре, создаётся переменный электрический ток, имеющий такую же частоту, как и в обычных комнатных розетках. Это основной принцип того, как работает ветрогенератор. Переменный ток легко вырабатывать и передавать на большие расстояния, но невозможно аккумулировать.

Принципиальная схема ветрогенератора

Для этого его нужно преобразовать в постоянный ток. Такую работу выполняет электронная цепь внутри турбины. Чтобы получить большое количество электроэнергии, изготавливаются промышленные установки. Ветровой парк обычно состоит из нескольких десятков установок. Благодаря использованию такого устройства дома, можно получить существенное снижение расходов на электроэнергию. Принцип действия ветрогенераторов позволяет применять их в таких вариантах:

для автономной работы;
параллельно с резервным аккумулятором;
вместе с солнечными батареями;
параллельно с дизельным или бензиновым генератором.

Если поток воздуха движется со скоростью 45 км/час, турбина вырабатывает 400 Вт электроэнергии. Этого хватает для освещения дачного участка. Данную мощность можно накапливать, собирая её в аккумуляторе.

Специальное устройство управляет зарядкой аккумуляторной батареи. По мере уменьшения заряда вращение лопастей замедляется. При полной разрядке батареи лопасти снова начинают вращаться. Таким способом зарядка поддерживается на определённом уровне. Чем сильнее воздушный поток, тем больше электроэнергии может произвести турбина.

Скорость ветра

К сожалению, в нашей стране не так много регионов, где скорость ветра находится хотя бы на уровне 5-7 метров в секунду. Берутся данные в среднем за год. В подавляющем большинстве широт, пригодных для проживания, эта самая скорость равняется максимум 2-4 м/с.

Это говорит о том, что ваша ветроустановка большую часть времени, элементарно не будет работать. Для стабильной выработки электричества, ей нужен ветер около 10 м/с.

Если в вашем районе ветер 7м/с, то генератор будет работать максимум на 50% от своего номинала. А если всего 2м/с, то и вовсе на 5%.

Фактически за час, 2квт генератор подарит вам не более 100Вт.

Еще вы столкнетесь с другой проблемой ветра, о которой умалчивают производители. Около земли, его скорость гораздо меньше чем наверху, там где ставятся промышленные установки высотой 25-30м.

Вы же свой агрегат будете монтировать максимум на десяти метрах. Поэтому даже не ориентируйтесь на таблицы ветров с разных сайтов. Эти данные вам не подходят.

Производители скромно умалчивают, что для их карт ветроресурсов, замеры производятся на высоте от 50 до 70 метров! К тому же там не учтены данные по турбулентности, завихрениям.

Попробуете задрать повыше чем 10м, обязательно задумаетесь о молниезащите. Наэлектризованные трением воздуха лопасти, очень вкусная приманка для разрядов!

К тому же, почему-то все беспокоятся только о таком параметре, как скорость ветра, и при этом забывают про его плотность или давление. А разница для энергетики весьма существенная. Зависимость выработки электроэнергии от давления ветра непропорциональная.

Так, при увеличении давления ветра в два раза, генерируемая мощность возрастает в восемь раз!

Кроме того, есть определенное лукавство в указанных технических характеристиках генераторов.

Верить им конечно можно, но только для идеальных условий. Потому что:

показания эти снимаются в аэротрубе

и в ламинарном потоке при неизменном направлении и повышенной плотности

У вас же на дачном участке скорость ветра может быть такой, что не получится и вал прокрутить, не то что вырабатывать энергию.

И это весной или осенью. Именно в этот период происходят наиболее активные перемещения воздушных масс.

Не забывайте, что ветряк работает не в режиме холостого хода вертушки, а должен раскрутить ротор генератора в окружении неодимовых магнитов.

И это только до тех пор, пока электрический потенциал ветряка ниже напряжения АКБ. При достижении напряжения достаточного для начала заряда, аккумулятор превращается в нагрузку.

Если применить тихоходные конструкции с вертикальной осью вращения, то здесь уже присутствует повышающий редуктор. Вы пытались раскрутить повышающий редуктор? Такая конструкция усложняется, увеличивается вес, парусность, стоимость.

Даже на маяках Северного флота, учитывая там постоянные ветра и полярную ночь, специалисты предпочитают использовать солнечные батареи. На вопрос почему так, отвечают по-простому – проблем меньше!

Как сделать своими руками роторную ветряную установку

Самодельное изготовление любой ветроэнергетической установки является довольно сложной работой. Многие детали и узлы требуют использования станков и специального оборудования и умения на них работать. Поэтому гораздо разумнее подобрать готовые детали и узлы, а своими руками их при необходимости доработать и выполнить полную сборку.

Одно из серьёзных достоинств ВЭУ роторного типа в том, что она небольшой высоты. При её изготовлении и обслуживании не потребуется высотных работ.

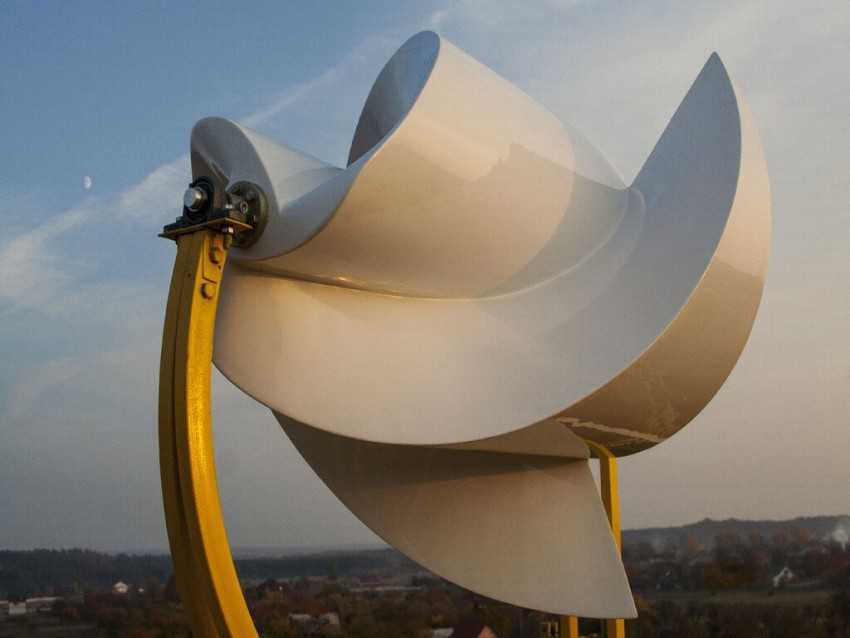

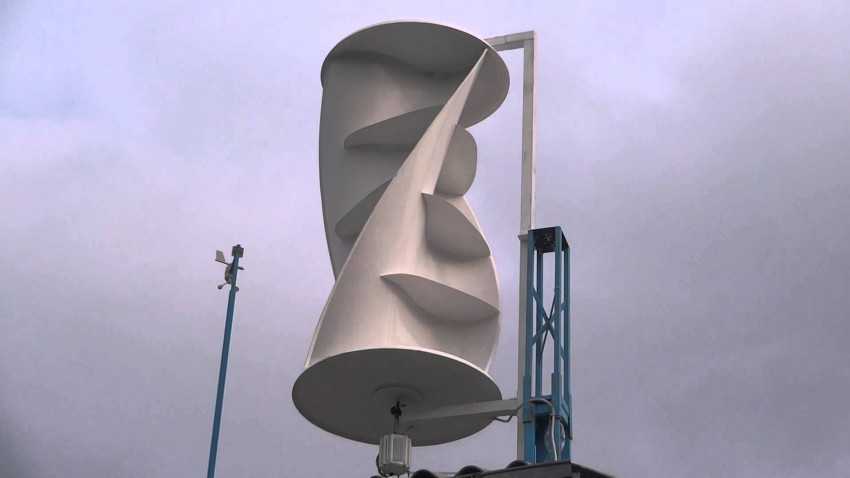

ФОТО: sovet-ingenera.comВетроэнергетическая установка роторного типа

Инструменты и материалы

Если решено сделать своими руками ветроэнергетическую установку роторного типа, то первые шаги на пути к результату должны быть такие:

Выбрать вид ротора.
Изучить различные конструкции этого вида.
Подобрать материалы и готовые узлы для его изготовления.
Подготовить соответствующий будущей работе инструмент.

В качестве примера приводится изготовление простейшего маломощного ветряка из готовых деталей с вертикальным ротором для зарядки телефонного аккумулятора. Он делается в порядке, указанном в таблице.

Иллюстрация	Описание действия
	Подготовка комплектующих
	Сборка ротора
	Сборка всего устройства

Чертежи и схемы

Для более мощного и сложного ветрогенератора требуются готовые детали и устройства. Лопасти можно сделать из стандартной 200-литровой металлической бочки. Ротор генератора изготавливается из ступицы тормозного диска от списанного автомобиля и неодимовых магнитов. Чертежи и схемы следует подобрать готовые.

Инструкция по изготовлению

Иллюстрация	Описание действия
	Изготовление лопастей
	Схемы однофазного и трёхфазного генераторов
	Изготовление ротора генератора из ступицы автомобильного колеса
	Генератор из двигателя от стиральной машины

Тестирование устройства

Тестирование электрогенератора заключается в проверке его работы под нагрузкой. На его выход надо подключить электролампу, к выходным клеммам − вольтметр, а в разрыв любого участка цепи включить амперметр.

На чем основана ветровая генерация

Ветровая генерация – это способность получать электричество из энергии ветра. Ветрогенератор – это, по сути, солнечный генератор: ветра образуются из-за неравномерного прогрева поверхности Земли солнцем, вращения планеты и ее рельефа. Генераторы используют движение воздушных масс и преобразовывают его в электричество посредством механической энергии.

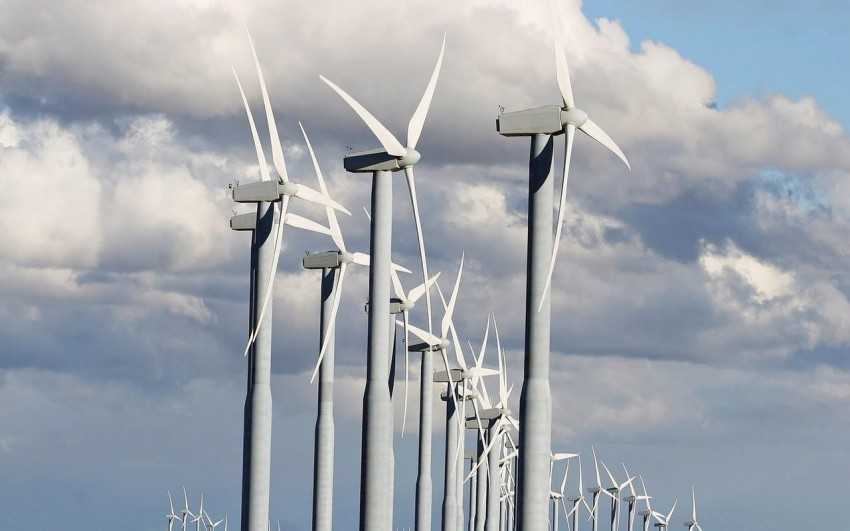

На основе принципа ветрогенерации может быть построена как целая электростанция, так и возведены автономные устройства для обеспечения электричеством отдельных районов и даже домов. На сегодня, 45% всей энергии вырабатывается с помощью ветряных генераторов. Самая большая ветроэлектростанция находится в Германии, и каждый год производит до 7 млн. кВт энергии в час. Поэтому, все чаще, владельцы загородных домов в далеких регионах и селах задумываются об использовании ветровой энергии в бытовых целях. При этом, ветряки могут использоваться как единственный, так и дополнительный источник энергии.
