Сенсорные выключатели для управления светодиодной лентой

Как собственноручно подключить ленту: инструкция

После того, как будет определён источник электропитания, подключают ленту с диодами. Рассмотрим 2 самых популярных способа.

1-й — 1 лента и блок

Используется лента, имеющая классическую длину бобины, — 5 м. В большей части ситуаций на кончике ленты (на её наружной стороне) есть маленькие фрагменты электропроводки для коммутации. Если эти отрезки отсутствуют, потребуется спаивать.

Для этого берут электропровода, имеющие несколько жил, чьё сечение не превышает 2 мм. От них отрезают фрагменты, имеющие достаточную длину, чтобы закрепить ленту и установить питающее электрооборудование. Чтобы удобно подключить электропроводку, лучше взять её в изоляции разных цветов. К примеру, для «плюса» лучше красный цвет, для «минуса» — синий.

Канифолью и особой кислотой с припоев лудят электропроводку на концах. Затем кабель следует припаять к контактным зонам ленты. Эта манипуляция должна быть выполнена очень оперативно. Тогда удастся избежать повреждения диодов вследствие высокой температуры, создаваемой паяльником.

На фрагменты электропроводки, соединяющиеся с блоком питания, лучше ставить особые наконечники «НШВИ». Они обеспечивают самую качественную коммутацию с теми клеммами, которые относятся к источнику электропитания.

Но для монтажа данных элементов требуется особый инструмент для ожимания, который используют электромонтажники. Хотя можно использовать обычные плоскогубцы. Участки пайки основательно изолируют. Оптимальная изоляция обеспечивается термоусадочной трубкой.

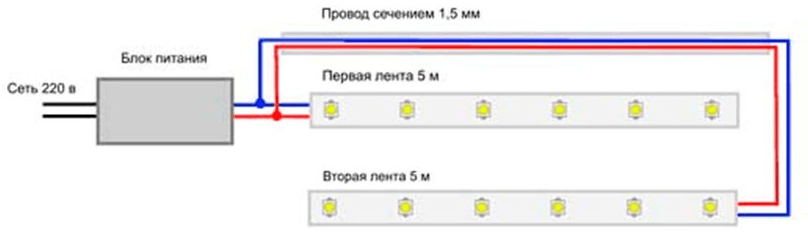

2-й — 2 ленты и блок

В случае осуществления такой коммутации нужно удостовериться в способности питающего блока выдержать нужную нагрузку. К примеру, требуется подсоединение к источнику электропитания ленты, длина которой 7 м. Ленты такой длины не продаются, так что потребуется отрезание 2 м от катушки дополнительного назначения.

Резку осуществляют по нужной разметке, которая нанесена на полоску. Для этого нужно использовать обыкновенные ножницы. Способ, которым 2 куска ленты соединяются с электродиодами, продемонстрирован выше. Он представляет собой спаивание либо использование коннекторов. Когда отрезки будут соединены, подготовленный общий ленточный фрагмент коммутируют к блоку, создавая единое целое.

Чтобы соединить все контурные фрагменты, не обязательно протягивание электропроводки к источнику электропитания от каждого фрагмента отдельно. Нужно только подключение магистральной (главной) диодной ленты к блоку электропитания мощностью 12 В, а к главной линии возможно присоединение нужного числа отрезков. Но способность блока выдержать нагрузку является обязательной.

Подсветка кухни

На кухне пользоваться переключателями света особенно неудобно, так как руки могут быть вымазаны маслом и другими пищевыми компонентами. Световые датчики становятся особенно актуальными.

Для самостоятельной реализации схемы освещения понадобятся следующие компоненты:

  • датчик движения;
  • розетка с классом защиты от IP44 (датчик будет подводить к ней напряжение);
  • розетка-тройник на 220 В;
  • адаптер на 12 В и 1 – 1,5 тыс. мА (включается в розетку и применяется для электропитания ленты);
  • материнский разъем (используется для подключения адаптера к источнику света);
  • диодная лента на 12 В нужной длины;
  • акустический прозрачный плоский кабель (с его помощью питается осветительный прибор);
  • силовой кабель (две жилы по 0,75) для стыковки вилки с датчиком и розеткой.

Типовая схема подключения на кухне отображена рисунке внизу.

Суть схемы состоит в подключении к кухонной розетке датчика. Коммутируемая прибором линия направляется в розетку. Прямо к розетке присоединяется адаптер, питающий осветительное устройство.

В ходе пайки акустического кабеля к ленте и материнскому разъему следует особое внимание уделить полярности. В случае неправильного определения плюса и минуса источник света не будет работать

4. Подсветка с помощью точечных светильников

Использование точечных светильников делает процесс организации подсветки пола более простым и менее затратным.


Плюсы

  • Доступная стоимость;
  • Разнообразие дизайна, стиля исполнения и размеров;
  • Помимо этого, точечные светильники могут стать украшением или изюминкой всего интерьера за счет интересных световых эффектов. Имеется ввиду то, как светильник направляет поток света. Ведь некоторые модели могут проецировать на основу различные световые узоры;
  • Длительный срок эксплуатации;
  • Совместимость с экономичными типами ламп;
  • Герметичность корпуса;
  • Ударопрочность;
  • Возможность приобретения светильников с высокой степенью защиты от влаги.

Недостатком является то, что при длительной работе корпус светильника нагревается до значительных температур. Поэтому, прежде чем отдать предпочтение такому типу подсветки, подумайте, как именно будет монтироваться светильник и можно ли будет исключить возможность непроизвольного касания.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — https://cable.ru, Кабель.РФ

Подключение

Подключение светодиодной ленты к инфракрасному датчику движения является довольно-таки простой задачей, с которой может справиться любой человек, знающий основы электрики и электротехники.

Датчик имеет клеммные зажимы, вмонтированные в корпус, к которым подключаются электрические провода, идущие к блоку питания LED-ленты. Блок питания преобразует напряжение сети 220 Вольт для нужного напряжения, потребляемого светодиодной лентой (12В, 24В).

На рисунке обозначена простейшая схема подключения к осветительному прибору (лампа, лента). L — фаза (220В); N — ноль; черным цветом обозначен провод, по которому проходит коммутируемое напряжения от датчика к светодиодной ленте.

Подсветка кухни

На кухне пользоваться переключателями света особенно неудобно, так как руки могут быть вымазаны маслом и другими пищевыми компонентами. Световые датчики становятся особенно актуальными.

Для самостоятельной реализации схемы освещения понадобятся следующие компоненты:

  • датчик движения;
  • розетка с классом защиты от IP44 (датчик будет подводить к ней напряжение);
  • розетка-тройник на 220 В;
  • адаптер на 12 В и 1 – 1,5 тыс. мА (включается в розетку и применяется для электропитания ленты);
  • материнский разъем (используется для подключения адаптера к источнику света);
  • диодная лента на 12 В нужной длины;
  • акустический прозрачный плоский кабель (с его помощью питается осветительный прибор);
  • силовой кабель (две жилы по 0,75) для стыковки вилки с датчиком и розеткой.

Типовая схема подключения на кухне отображена рисунке внизу.

Суть схемы состоит в подключении к кухонной розетке датчика. Коммутируемая прибором линия направляется в розетку. Прямо к розетке присоединяется адаптер, питающий осветительное устройство.

В ходе пайки акустического кабеля к ленте и материнскому разъему следует особое внимание уделить полярности. В случае неправильного определения плюса и минуса источник света не будет работать

Как устроен прибор

Чтобы сделать выключатель сенсорного типа своими руками или правильно его установить в алюминиевый профиль, необходимо знать его устройство и принцип действия.

Любая модель будет содержать четыре элемента:

  • лицевая часть. Это внешняя часть изделия. Иногда за ней производители устанавливают подсветку;
  • сенсорный датчик. От вида датчика зависит то, на что он, собственно, будет реагировать;
  • коммутационная схема. С ее помощью происходит преобразование сигнала в электрический ток, который и приводит в действие осветительный прибор, подключенный к нему (светодиодная лента или любой другой источник света);
  • корпус. Он бывает встроенным или накладным. В зависимости от его типа монтаж будет отличаться. Корпус либо нужно будет монтировать внутрь стен или просто наложить его.

От качества всех компонентов устройства зависит длительность работы прибора. Поэтому старайтесь подбирать модели, у которых цена и качество находятся в идеальном соотношении.

Подключение светодиодной ленты

При покупке светодиодной ленты необходимо произвести расчёт её мощности и подобрать соответствующий блок питания. Если такого не найдётся – устанавливается два блока питания. Каждые пять метров ленты подключаются отдельно к источнику питания, данный тип подключения указан ниже (случай для двух блоков питания). Не подключайте более пяти метров ленты последовательно.

Вызвано это сопротивлением токопроводящей жилы: все последующие светодиоды станут гореть тусклее и скорее всего это приведёт к выгоранию печатной платы, либо выходу из строя отдельных модулей. Сечение кабеля должно составлять две жилы по 0,75 мм.

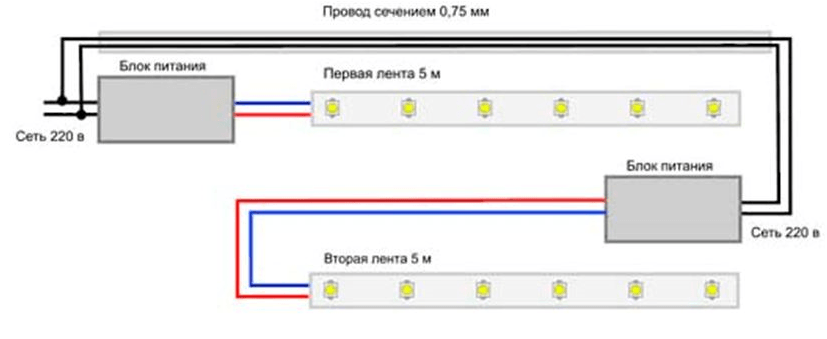

Схема подключения светодиодной ленты к двум блокам питания.


Схема подключения: как делать НЕ НАДО.

В декоративных целях можно применять светодиодную ленту двух типов в одной комнате, это добавит изюминку в ночную подсветку помещения. Светодиодные ленты постоянного напряжения имеют собственное нагрузочное сопротивление в модуле, поэтому допускается подсоединение разных типов светодиодов последовательно к одному блоку питания.

В случае применения драйвера необходимо производить специальные расчеты. Поэтому выбирайте источник питания 12 В постоянного напряжения.


После пайки и монтажа установите прозрачный рассеиватель.

Компактные люминесцентные лампы (КЛЛ)

В народе их часто называют «энергосберегающими». Компактные люминесцентные лампы обладают отличной цветопередачей и прекрасным распределением света. Но главное их достоинство — экономия электроэнергии почти в 5 раз. Служат примерно 15000 часов

КЛЛ, Stroyportal

Преимущества компактных люминесцентных ламп

  • Высокий КПД
  • Свет излучает всей поверхностью, а не спиралью
  • Прослужит намного дольше лампы накаливания (если часто не выключать)
  • Потребляет мало электроэнергии
  • Греется незначительно

Недостатки компактных люминесцентных ламп

  • Сравнительно высокая стоимость
  • Срок службы редко совпадает с заявленным производителем
  • Нежелательно часто включать и выключать

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

А-выход с датчика

N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

Как выбрать мощность контроллера?

Здесь расчет мощности в отличие от блока питания очень простой.

Достаточно умножить общую длину подсветки на заявленную мощность одного метра светодиодной Led ленты.

Большого запаса в 30% здесь делать не обязательно.

Резерв нужен
в первую очередь на блоке питания.

Казалось бы,
все просто, но и здесь некоторые совершают ошибку. Есть люди, которые и не
догадываются, что контроллеры бывают по мощности разными.

Другие не
учитывают класс напряжения (12V или 24V), как объяснялось выше. При этом размер устройства, не
всегда играет значение.

То есть,
некоторые думают, что чем он больше, тем мощнее. Однако зачастую бывает так,
что в одном и том же исполнении и корпусе, заложены разные параметры и
мощность.

Какой выбрать

Большой выбор сенсорных выключателей доставляет определенные трудности при подборе оптимального варианта. Подобные изделия представляют собой платы со средними размерами 40×10×2 мм, позволяющими поместиться в LED профиль, внешние модули, помещенные в пластиковый корпус либо контроллер, оснащенный пультом.

Чтобы выбрать подходящий вариант, следует сначала определиться с разновидностью светодиодного выключателя. После этого стоит учесть технические характеристики

Внимание заслуживает значение:

  • Напряжения, которое подается на вход устройства и создается на его выходе;
  • Сила тока, протекающего через устройство в режиме ожидания, и образующего в момент подключения нагрузки;
  • Мощность.

Если решено установить монохромную LED полосу, стоит определиться с принципом работы размыкателя. Производители предлагают устройства:

  • Емкостные, внутри которых находится пружина, плотно прилегающая к пластине. При прикосновении руки к выключателю она создает вибрацию. В результате замыкается контакт, и включается освещение. Однако, решив сделать выбор в пользу подобного устройства, стоит учесть, что при толщине рассеивателя из оргстекла более 1 мм можно столкнуться с отсутствием срабатывания. Это доставит серьезные неудобства в процессе эксплуатации;
  • Инфракрасные, срабатывающие каждый раз, когда на расстоянии 10 см от поверхности окажется предмет, от которого сигнал отразиться и вернется на приемный элемент. Если зазор между защитным экраном и чувствительным элементом превышает 5 мм, придется использовать профиль меньшей глубины либо позаботиться о наличии в светорассеивающей линзе отверстия.

Если выбор сделан в пользу модели с диммером, стоит также определиться с принципом работы. Такие сенсорные выключатели чаще всего включаются/выключаются от кратковременного касания. Для изменения яркости надо дольше задержать руку на панели управления.

У некоторых моделей принцип работы несколько отличается. Они могут иметь несколько заранее запрограммированных режимов работы. Подобный устройства подходят для RBG лент. Они комплектуются пультом управления, оснащенным сенсорным кольцом. Для изменения оттенка свечения надо плавно двигать пальцем по спектральному кругу. В результате в работу будут включаться диоды выбранного цвета либо их комбинация.

Преимущества

Сенсорный выключатель света имеет массу достоинств.

  • Простота включения и выключения прибора путем нажатия на чувствительную поверхность;
  • Возможность регулирования яркости освещения в достаточно широком диапазоне: 10–100 %;
  • Отсутствие звукового дискомфорта. При изменении режима работы или регулировки устройство практически не издает звуков;
  • Высокая степень защиты. Переключатель не боится воздействия влаги. Его можно смело монтировать не только на кухне, но и ванной комнате или туалете;
  • Презентабельность. Современные модели способны стать частью любого интерьера, гармонично вписавшись в окружающее пространство;
  • Компактность. Для устройств характерны небольшие размеры. Это позволяет установить выключатель в любом месте, в том числе в условиях ограниченного пространства. Чаще всего монтируется переключатель в профиль светодиодной ленты;
  • Наличие световой индикации, позволяющей найти устройства в условиях ограниченной видимости.

Схема подключения

В зависимости от
модификации светодиодную ленту с датчиком движения можно подключить как
напрямую к сети 220В, так и через понижающий трансформатор на 12В. Рассмотрим
оба варианта более подробно.

Подключение напрямую к 220В

В продаже доступны
специальные светодиодные ленты, подключать которые можно непосредственно к сети
220В. Достигается это благодаря последовательности соединения лед-элементов,
каждый из которых имеет заданную величину падения напряжения. При монтаже такую
полоску нужно подключить только к датчику движения. Недостатком такой модели
подсветки может быть мерцание и пробой электрического тока (что далеко
небезопасно для домочадцев). Кроме того, если один диод перегорит, придется
менять весь светильник.

Подключение через блок питания

Более безопасным,
надежным, стабильным и распространенным вариантом является подключение через
понижающий трансформатор. При этом мощность последнего должна быть не ниже
суммарного аналогичного показателя для используемой светодиодной ленты.
Например, если для подсветки применяется 5-метровый отрезок, на каждый метр
которого приходится по 12 Вт, то итоговое значение будет 5х12=60 Вт. К этому
добавляется буферные 30%, получается 60Х0,3+60=78 Вт. Блок питания должен быть
примерно на 80 ватт.

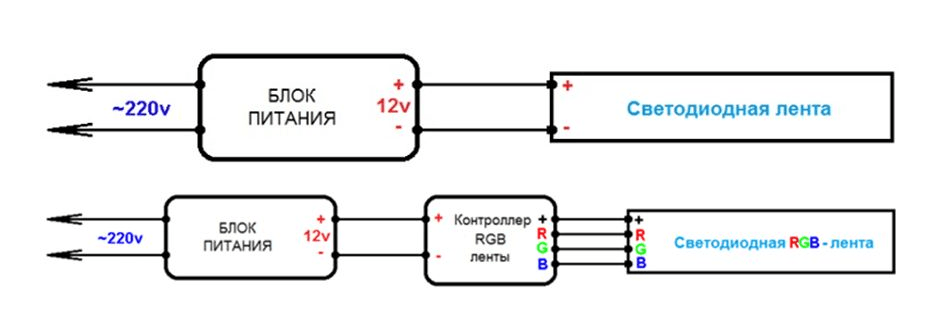

Кроме того, важна
последовательность соединения оборудования и полярность, как показано на ниже
следующем рисунке для монохромного и RGB-варианта:

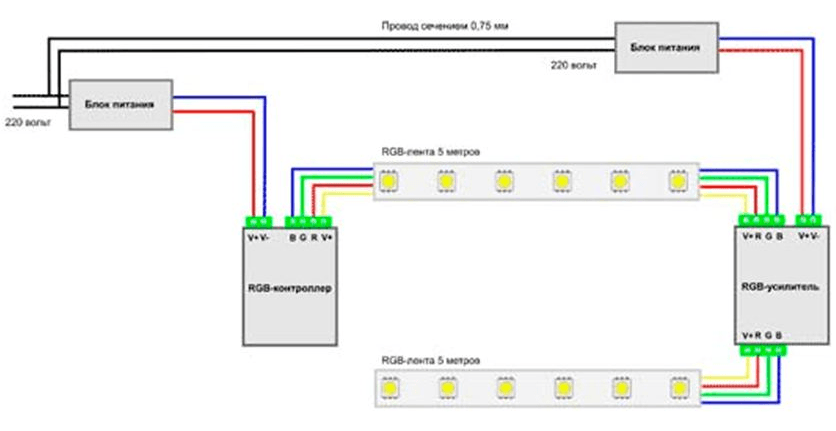

При длине светодиодной
ленты свыше 5 метров необходимо использовать отдельные параллельные подключения
каждого участка, как это изображено на представленных ниже рисунках:

Как видно из схем для
каждого отдельного участка лучше использовать свой блок питания, так как
небольшие по мощности трансформаторы обойдутся в сумме дешевле, чем один
большой. Для RGB-версий вместо отдельных контроллеров лучше использовать
специальные усилители.

Место расположение
датчика движения в этих схемах – в самом начале по аналогии с обычным
выключателем – через него должно проходить питание от сети 220В.

Дополнительный функционал сенсора: 5 важных пунктов

В таком приборе есть разнообразные активации. Ещё в нём могут быть дополнительные возможности. При определённых навыках, хорошим спектром функций можно наделить и самодельный сенсор. На сегодняшний день подобные выключатели выпускаются с такими версиями добавленных функций:

  1. Пульт дистанционного управления. Он существенно облегчает контроль над световым спектром многоцветной ленты. В этом случае обязательно применение контроллера. Иначе пульт не заработает. Также отмечается хорошая эффективность пульта при контроле над бра. А при подключении к ленте, пульт необходимо подбирать в тандеме с контроллером.
  2. Таймер. Благодаря такому устройству можно устроить существенную экономию электричества. В таймере можно задать то время выключения света, когда ни в помещении, ни в доме не будет людей.
  3. Объёмный отклик. Это изделие отвечает реакцией даже на лёгкий контакт. Часто данное устройство изготавливается самостоятельно и дополняет таймер.
  4. Вид без контакта. Реакция этих приборов происходит, когда в помещении как-нибудь меняется обстановка. Это могут быть разные движения, меняться температура и освещённость.
  5. Диммер. Любые обозначенные устройства для сенсорной ленты можно оснащать диммером. Это дополнение позволяет контролировать яркость света в помещении.

Оптимально для жилой квартиры – это 1 светодиодный светильник netxt с сенсорным выключателем. Но не запрещается работать над современной электрикой своими руками. Об этом ниже.

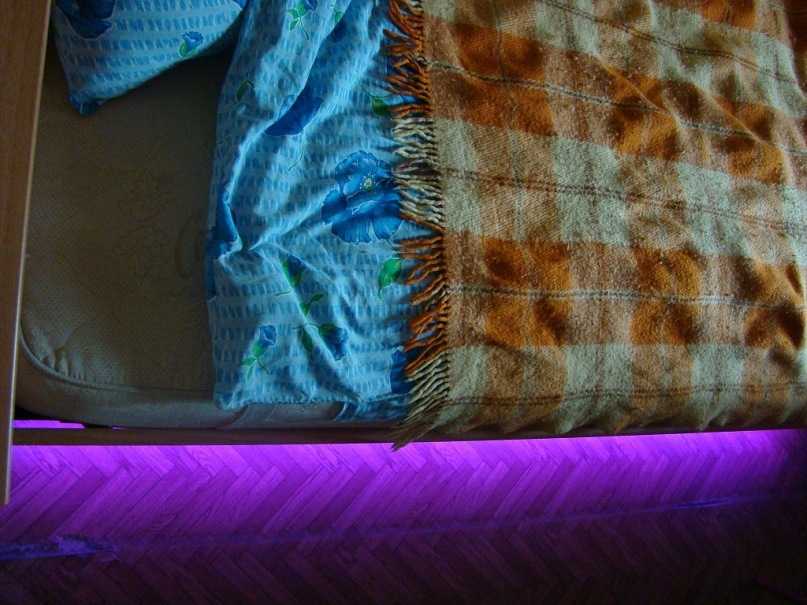

Подсветка кровати светодиодной лентой своими руками

Сегодня хотелось бы в двух словах рассказать о интересном решении для вашего дома — подсветки кровати с использованием светодиодной ленты. Просмотров: 11634

Вот мы и решили предложить вам новое и интересное решение — неоновую подсветку кровати. Сразу оговорюсь, что под «неоновой подсветкой» мы подразумеваем светодиодную т.к. она полностью вытеснила неоновые трубки ещё лет 5 назад.

Итак, начнём с планирования. Дано — кровать около 7 метров в периметре, небольшая комната без ремонта, розетка в другом углу, обшарпанный плохой линолеум. Это сочетание практически самый плохой вариант для работы т.к. в плохом интерьере подсветка смотрится как то не очень уместно. Но с другой стороны — чем сложнее пример, тем он лучше.
Задача — сделать, так чтобы было красиво.

Прежде всего исходя из того, что кровать находится в углу принимаем решение подсвечивать только 2 стороны, суммарная длина которых равна 3,5 м.  Для этих целей можно взять вот такую катушку ленты   +  вот такой контроллер  + вот такой блок питания

Самое сложное во всей работе — подпаять в одном месте проводки. Если вы справитесь с этим, то остальное покажется сущим пустяком. Вот приблизительный набор того, что потребуется(только паяльник лучше взять раза в два меньше). На фото, лента, пульт, контроллер, доска, канифоль, припой, паяльник, ножницы. За кадром — изолента, провода, блок питания.
Измеряем длину сторон кровати. Получили 2 м на 1,5 м. Соответственно режем нашу ленту на куски такой длины. Режем по линиям разреза. Получаем два куска. Как вы наверно поняли, на место разреза у нас будет приходиться угол кровати и разрезаем мы как раз для того, чтобы лента в этом месте смогла согнуться.  Далее спаиваем 5 сантиметровым кусочком провода эти 2 куска. Мы взяли 4хжильный телефонный провод, но он по большому счёту не очень то удобен! Лучше взять 2 двужильных медных проводка.
Далее подпаиваем к одному из концов ленты ещё один провод — он пойдёт на контроллер. Очевидно, что длина провода должна быть равна расстоянию до контроллера измеренному вдоль стены комнаты(так как там пойдёт провод), а значит — место для него нужно продумывать заранее

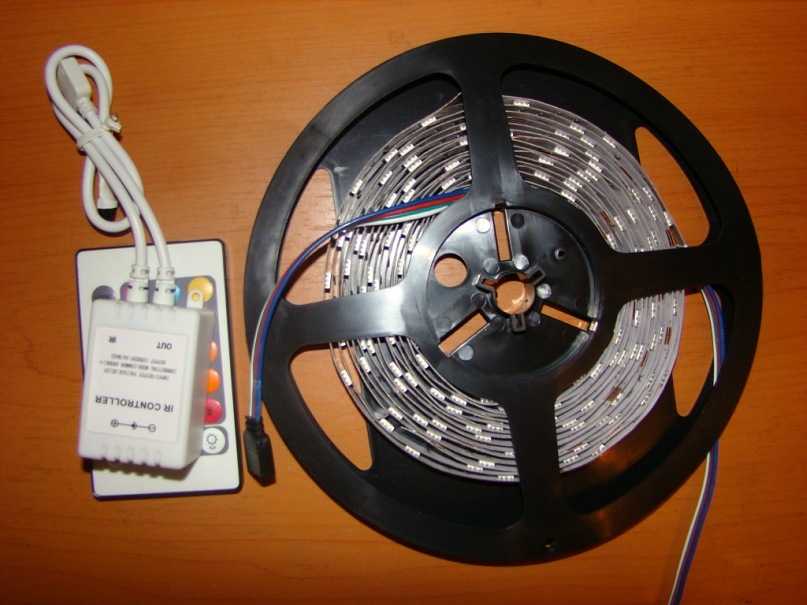

Внимание! в данном примере используется контроллер к ИК связью, то есть его датчик должен быть на видном месте, чтобы в него можно было «попасть» пультом. Если такой вариант вас не устраивает — можно взять вот такой

 После того как провода подпаяны — можно проверить цепь. Приложите + ленты к + блока питания, после чего прикладывайте все 3 минуса ленты к блоку питания по очереди. Если всё сделано правильно, то цвета будут загораться одинаковые на обоих кусках(красный, синий и зелёный). Если загораются разные цвета, или например откуда-то взялся жёлтый, то 100% не правильно спаяли. Проверьте контакты внимательно — скорее всего немножко коротят.
Далее наклеиваем ленту на кромку кровати!
Наклеив всю ленту — доходим до стыка со стеной
В нашем примере мы имеем дело с ужасным деревянным плинтусом. Поэтому просто отжимаем его отвёрткой и закладываем за него ленту. Если у вас обычный пластиковый плинтус, то можно заложить провод в кабельканалл(если он там есть), если нет, то придётся тоже как-нибудь отжать.
Таким образом доводим провод до контроллера, подключаем его к блоку питания. Собственно всё!

Смотрим результат, и он не очень нравится.
а) на полу блики от диодов
б) подсвеченный дырявый линолеум смотрится очень плохо

Принимаем решение! постелить ковёр с густым и длинным ворсом. Это решение оказывается очень удачным

Обращаем ваше внимание на удивительную яркость подсветки. Даже днём в хорошо освещенной комнате она всё равно очень яркая

Ночью же она просто прекрасна!

Удачной вам установки:)

Сравнение самостоятельной сборки и коробочного решения

На рынке можно найти огромное количество разнообразных систем подсветок на базе светодиодных лент с датчиками движения. Однако у самостоятельного изготовления перед ними есть следующие преимущества:

  1. Возможность точно собрать устройство по длине, габаритам, яркости, мощности, количеству сенсоров в соответствии с условиями эксплуатации. Например, на лестничные ступени их трудно подобрать по длине и количеству датчиков.
  2. Цена всегда будет ниже заводских аналогов. В самодельную схему можно поставить недорогие комплектующие, не очень уступающие по качеству версиям из магазина. При этом в заводских моделях предоставляется только готовый фирменный набор.
  3. Отсутствие гарантии. Хотя при использовании качественных компонентов этим пунктом можно пренебречь – устройство проработает многие годы в безаварийном режиме.

В покупке уже готовых заводских моделей подсветки на основе светодиодных лент с датчиками движения также есть свои плюсы:

  1. Готовый комплект не требует поиска и подбора различных комплектующих, вплоть до крепежных элементов и проводки.
  2. Гарантия и сервисное обслуживание от производителя.
  3. Возможность заказать установку под ключ.

Изготавливать автоматическое освещение на базе светодиодной ленты с датчиками движения или покупать их готовые решения – выбор каждого. Нужно учесть свои возможности, силы, опыт проведения подобных работ и доступность качественных и недорогих комплектующих.

Требования

Чтобы грамотно выполнить подсветку пола у себя дома, необходимо соблюдать ряд несложных правил и требований. Это обусловлено опасностью использования электричества в быту, а именно, для нижних конструкций.

Относительно световых полов специалисты рекомендуют придерживаться следующих правил:

  • Для подсветки пола используются только специализированные светильники с достаточной степенью пыле- влагозащищенности. Это обусловлено наличием большого количества засорителей и влаги во время уборки помещения. Степень защиты определяется в паспортных данных осветительных приборов и обозначается индексом IP с двумя цифрами. Желательно брать для системы освещения приборы IP67 и IP68.
  • Корпус элементов освещения должен обеспечивать достаточный уровень прочности, чтобы он не разбился от малейшего воздействия обувью или ногами.
  • Световой поток подбирается таким образом, чтобы он не слепил проходящих мимо людей. Для чего вы можете установить либо источник освещения с рассеивателем, либо направить свет на матовые напольные покрытия.
  • Так как подсветка может включаться от самых сумерек и до утра, световые модули должны иметь малое потребление электроэнергии. Поэтому желательно использовать светодиодные подсветки, которые являются наиболее экономными, как с точки зрения потребления электричества, так и с точки зрения наработки часов на отказ. Но вы можете использовать и другие типы ламп.
  • Корпус светильника и декоративные элементы, расположенные вокруг него, должны обладать достаточной степенью пожарной безопасности. Это обусловлено возможностью перегрева мест плохого электрического контакта или в результате короткого замыкания с дальнейшим разрушением.

Конкретный вариант оборудования для подсветки пола выбирается в соответствии с вашим пожеланием, но их нужно сочетать с дизайном интерьера. Иначе ночное освещение будет выглядеть нелепо. Для начала вам следует определиться с типом электрических приборов для светового оформления.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.


Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Заключение

Отметим, что установка светящегося плинтуса на полу полезное и грамотное решение. Благодаря простоте конструкции вы сможете установить его в любое время. Датчик движения прекрасно выполнит функцию ночного стражника и будет ожидать вашего визита, а возможность подключения к нему датчика освещённости не даст сенсору работать в дневное время. Плинтус под светодиодную ленту не только создаст в вашем доме удобства, связанные с освещением, но и наполнит комнату мягким светом. Чтобы у вас не возникало недоразумений, выбирайте только качественное оборудование и следуйте нашим инструкциям.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
