Щиток для электросчетчика и автоматов

Монтажные работы

Под щит выбирается доступное место. Обычно его устанавливают в прихожей, вблизи от ввода кабеля питания. Высота установки составляет 1,5-1,7 м. В специальный бокс щита со смотровым окошком помещается счетчик. В стене делаются отверстия, чтобы закрепить короб на дюбели или саморезы.

Когда щит установлен на стену, его можно собирать следующим образом:

  1. Все группы проводов квартиры заранее подводятся к щитку, где будет производиться монтаж. На них должна быть маркировка, чтобы удобнее собрать схему.
  2. Саморезами на щит крепятся DIN-рейки для установки аппаратов.
  3. В верхней части устанавливается шина для нейтрали, а в нижней – для заземления.
  4. Сверху устанавливается автомат ввода.
  5. В отдельный бокс, как и для счетчика, может помещаться вводной автомат.
  6. Группы автоматов размещаются сверху вниз, по мере снижения мощности. В качестве перемычек между ними применяется специальная шина или их делают из медного провода сечением 4 мм. Удобнее, когда расположение устройств в щитке и на электрической схеме одинаковое.
  7. Кабели и провода вводятся через отверстия в короб. С них срезается внешняя оплетка и по цвету производится прокладка к местам подключения. Всегда должен быть запас для дальнейшего ремонта. Подключают нулевые жилы к верхней шине. К верхним клеммам автоматов подают питание, а к нижним подключают нагрузки (подключение фазы на электрогруппы). Сечение проводов уменьшается, начиная от ввода и до участков с нагрузками. Сечение провода заземления не должно быть меньше чем у фазного на входе. Нельзя допускать скрутку и образование витков. Силовые и нулевые провода разводятся по разные стороны щитка.
  8. При отсутствии подключения нового счетчика питание на электроинструменты и подсветку можно подавать со старого. Провода выводятся близко от счетчика, чтобы контролер в дальнейшем смог произвести подключение, и опломбировать прибор.
  9. После присоединения каждой группы целесообразно проверить ее работоспособность, подавая напряжение через схему временного подключения.

Вначале следует собрать щит без коммутации, отмечая места установки приборов (пробная сборка на рис. ниже). При этом следует предусмотреть возможность быстрого отключения питания изнутри и снаружи.


Пробная сборка щита без коммутации

Когда щиток закрыт, должна быть обеспечена возможность быстрой проверки наличия напряжения с помощью индикаторной отвертки или лампочки.

Как выбрать квартирный электрощит?

Если уличные ящики для электросчетчика – не новинка, то боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.

Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.

Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.

Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.

Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник – любителям без допуска заниматься сборкой бокса запрещено.

Назначение бокса для электросчетчика

Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:

  • служит основой для крепления защитных приборов и другого оборудования;
  • группирует оборудование в одном месте, чем облегчают эксплуатацию и обслуживание;
  • защищает устройства от случайного нажатия;
  • защищает внутреннее наполнение от воздействий внешней среды.

Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.

Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.

Существует два вида электрощитов: встроенные и наружные. Выбор зависит от условий монтажа и подключения, а также подстилающей поверхности.

Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.

Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче производить разводку контуров по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.

На что обратить внимание при выборе?

В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств

Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем

Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.

У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:

Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей.

Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.

Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.

Из российских производителей популярны RUCELF, IEK, Эра, Мастер.

Особенности составления схемы

Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы, в особенности составленную схему разводки, способ монтажа и правильно подобранное оборудование. Кроме того, обязательно следует иметь в виду ряд факторов, среди которых:

Кроме того, обязательно следует иметь в виду ряд факторов, среди которых:

  • тип расключения;
  • суммарную мощность электроприборов;
  • максимальную мощность;
  • тип электроприборов.

От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.

Под типом расключения подразумевается разводка проводников «шлейфом», «звездой», с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.

Определить суммарную мощность необходимо, чтобы правильно подобрать номинальные параметры автоматических устройств защиты, а также сечение кабеля – эти значения взаимозависимы.

Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.

Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.

Упрощенная схема квартирного щитка

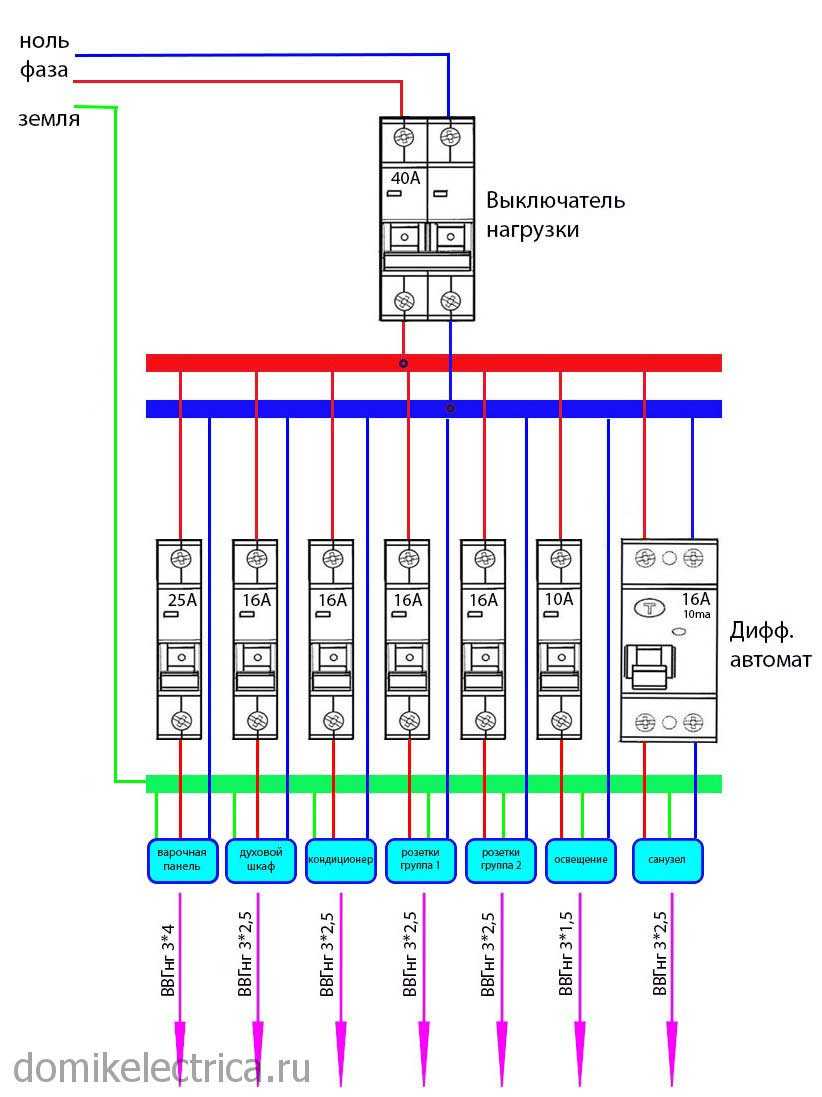

Схема №1 Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.


Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

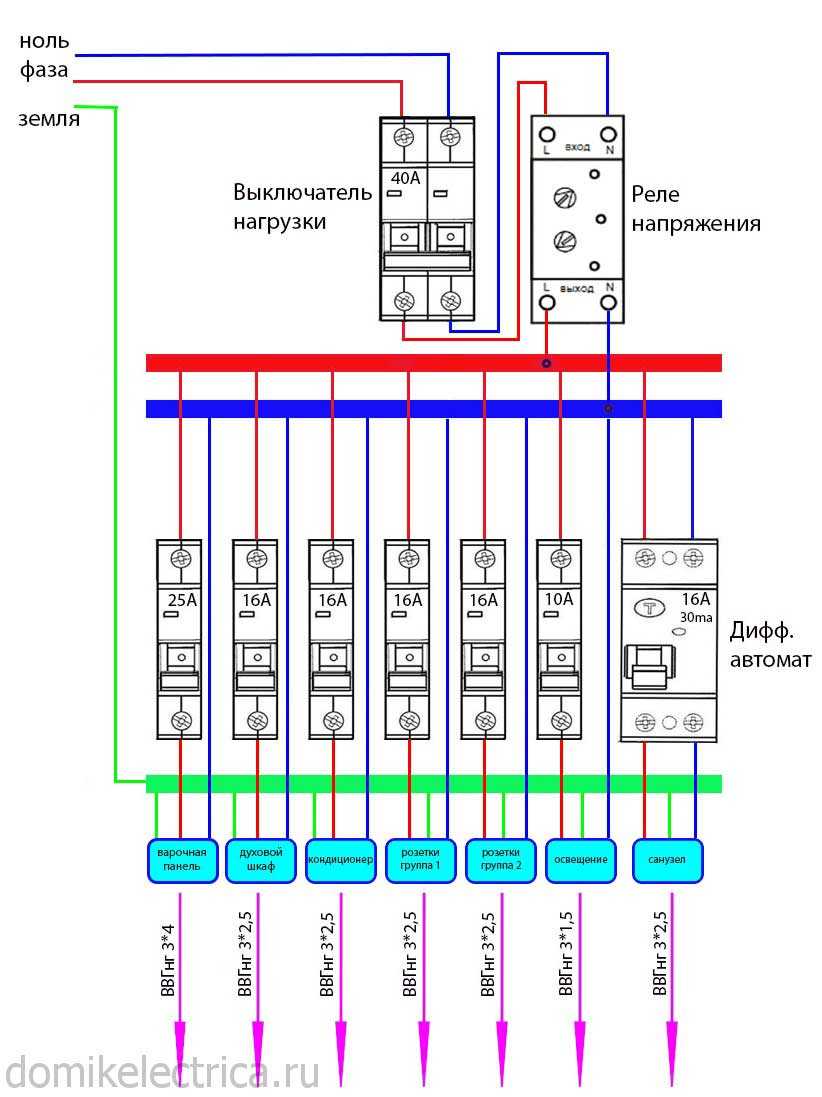

Схема №2

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

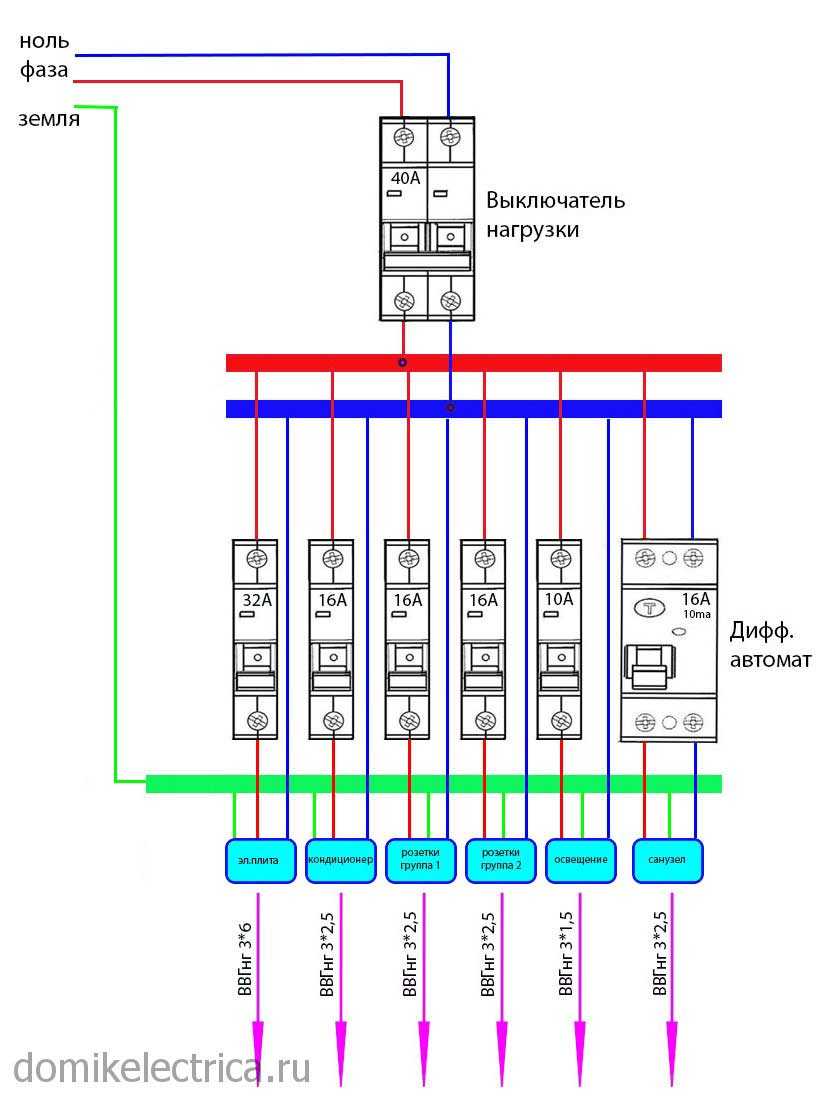

Схема №3

Плюсы данных схем:

  • недорогая
  • оптимальный вариант для маленьких квартир
  • проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

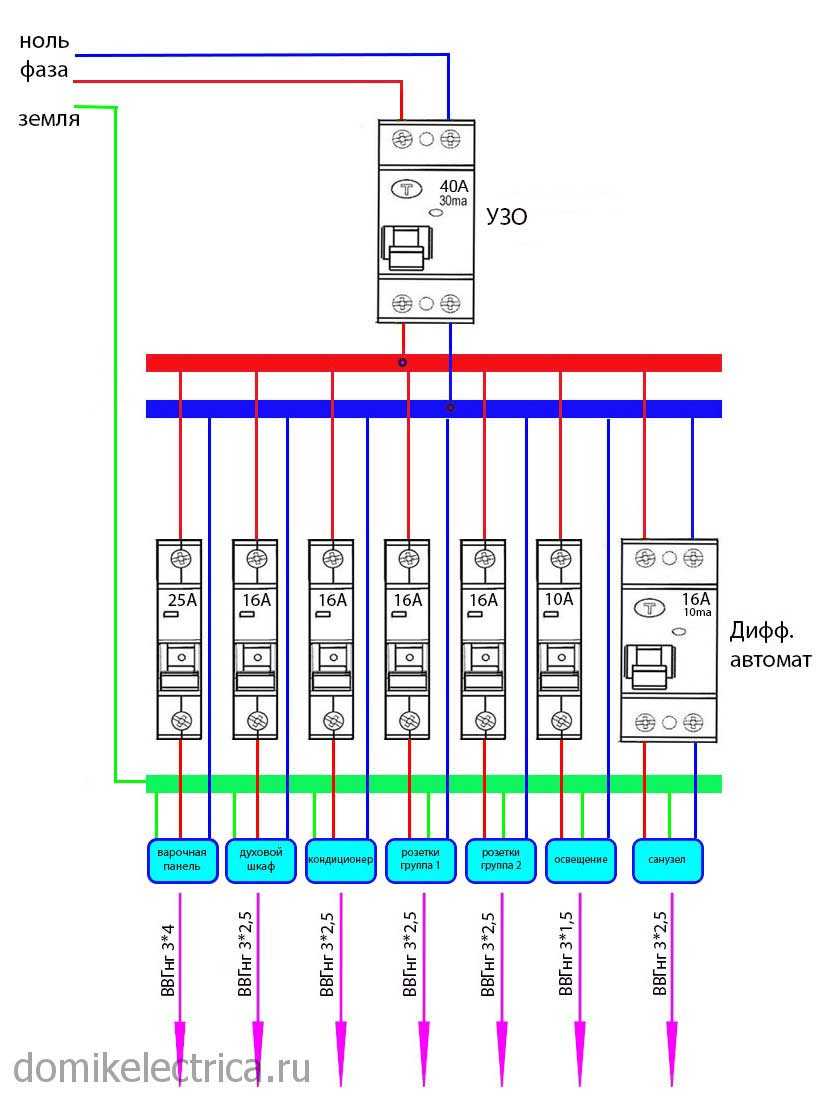

Схема №4

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Виды электрических щитков

Различаются по целевому назначению, по способу монтажа, по материалу. В зависимости от целей применения подразделяются на:

  1. Главный распределительный щит (ГРЩ). Служит для ввода и учета энергии в крупный объект (группу). Принимает энергию от питающих электролиний, трансформаторных станций или отдельных трансформаторов.
  2. Вводное распредустройство (ВРУ). Может выполнять аналогичные функции ГРЩ, или служить для дальнейшей подачи питания на более мелкие объекты. В него дополнительно монтируются измерительные приборы, контролирующие параметры тока.
  3. Аварийный ввод резерва. В этом электрическом щитке осуществляется автоматическое переключение на запасные источники питания при аварии. В качестве последних могут выступать аккумуляторные батареи, трансформаторные подстанции.
  4. Электрощит этажный (ЩЭ). Устанавливается на этажных площадках зданий в специально отведенных местах. Несет в себе функции дальнейшего распределения энергии по этажу.
  5. Щит квартирный (ЩК). Может устанавливаться как внутри квартирных помещений, так и на этаже. Этот электрический щиток отвечает за питание жилых площадей, учет потребления электроэнергии и защиту от негативного воздействия электротоком.
  6. Щит освещения. Применяется как отдельное устройство для обеспечения функций включения-выключения осветительных приборов.
  7. Щиты управления и автоматики. Щиток для электрических автоматов в основном применяется в электроустановках, на электростанциях, подстанциях. Часто функции управления и автоматики совмещают.

Навесной электрический щиток

Изготавливаются различной глубины (ширина боковой стенки). Они предназначены для установки на стену, специальное устройство или опору. Для изготовления неразборного корпуса применяется сталь листовая в 1 мм толщиной. Жесткость конструкции обеспечивает надежный монтаж оборудования. Щиток электрический квартирный может изготавливаться из пластика и иметь разборной корпус, состоящий из задней стенки (монтажного основания) и кожуха с крышкой. Они соединяются между собой специальными крепежами. При высоте шкафа до 800 мм щитки оснащаются одним замком, свыше – двумя.

Встраиваемый электрический щиток

Предназначен для монтажа вглубь стены. Состоит из:

  • корпуса, изготовленного из стали 1 мм толщиной;
  • стальной маски с навешенной на нее дверью.

В корпусе предусмотрены технологические отверстия для монтажа в стену. Окраску порошковой краской осуществляют в электростатическом поле. Для установки внутреннего оборудования используют монтажные панели или модульные системы. Электрический щиток в квартире такого типа обладает возможностью изменения дверного открывания. Общепринятая глубина встраивания в стену составляет 120 мм. Степень внутренней защиты IP31.

Напольный электрический щиток

Может служить в качестве главного щита для ввода и распределения электропитания. Сварной каркас из стали 2 мм толщиной обеспечивает конструкции жесткостью. Начинка состоит из съемных узлов и агрегатов, собранных линейно. Может иметь как одну, так и две двери. Запорное устройство может блокировать дверь в 4-х местах. На месте установки монтируется на специальный цоколь. Электрический щиток в частном доме, расположенный на открытом воздухе, предусматривает оснащение повышенной защитой от влияния внешней среды по типу IP55, 65.

Технические характеристики боксов

При выборе бокса для автоматов необходимо руководствоваться его техническими характеристиками. От них зависит количество защитных устройств, которое получится поместить в каждый конкретный шкаф, в каких условиях его допустимо эксплуатировать, и насколько он безопасен с точки зрения поражения электрическим током.

Класс надежности изоляции

Глава 2 ГОСТ 12.2.007.0-75 определяет 5 классов электротехнических изделий по способу защиты человека от поражения электрическим током. Электрические ящики под автоматы относятся к I и II классам. Их свойства таковы:

  • класс I — электрические аппараты, оснащенные рабочей изоляцией и элементом для заземления;
  • класс II — аппараты, оснащенные двойной или усиленной изоляцией, но без элементов для заземления.

Дополнительная информация. Рабочей изоляцией называется электрическая изоляция, необходимая для нормальной работы устройства и защиты человека от поражения током. Иными словами, это самая тонкая и слабая изоляция, без которой невозможна нормальная работа электрического ящика. Двойная и усиленная изоляции имеют большую толщину и электрическую прочность. Соответственно они гарантируют меньшие риски поражения человека электрическим током.

Материал боксов для автоматов

Материал корпуса ящика для автоматов главным образом определяет условия его эксплуатации и безопасность использования. С этой точки зрения, в продаже есть 2 типа изделий:

  1. Пластиковые боксы. Обычно это небольшие квартирные щиты. Они производятся из жаростойкого АБС пластика, способного выдерживать нагрев до температуры 650 °С. Такой материал плохо поддерживает горение, не гниет от влаги и прост в механической обработке. Эти факторы способствуют тому, что специалисты отдают предпочтение пластиковым коробкам.
  2. Металлические боксы. Для этих изделий характерен I класс защиты от поражения электрическим током. Металлические модели покрывают полимерным покрытием, защищающим их от пагубного воздействия влаги и химически агрессивной среды. Металлические ящики под автоматы в обязательном порядке заземляются. Они проще переносят удары. Поэтому их устанавливают в местах, где возможны механические повреждения извне.

Бокс для автоматов с заземляющей шиной

Количество рядов под автоматы

Другая важная характеристика бокса — это количество рядов под автоматы. Автоматические выключатели устанавливаются на DIN-рейки. Каждая рейка — это горизонтальный ряд, на котором в последующем расположится линейка автоматов. Чем шире этот ряд, тем больше защитных устройств получится разместить в щитке.

В одном электрическом щите может быть несколько рядов. На каждом из них, в зависимости от модели щита, можно разместить от 2 до 180 стандартных автоматов с шириной 17,5 мм.

Допустимые напряжения

Характеристики электрических щитов указываются в технической документации. При выборе данного изделия необходимо учитывать его максимальное рабочее напряжение.

В обычном квартирном боксе имеется напряжение 220 В переменного тока. В общем этажном ящике оно достигает 380 В. В электрических шкафчиках промышленного оборудования напряжение способно достигать 600 В постоянного тока.

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

  • Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
  • Металлические корпуса заземляются.
  • Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

  • Открытой установки.
  • Потайные.
  • Для монтажа на полу.
  • Для встроенного расположения.
  • Накладными.
  • Целиковыми или разборными.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей

Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Назначение уличных боксов

Ящик должен выполнять три функции. Первая — обеспечивать безопасность людей во время обслуживания и эксплуатации электросети. Бокс обязательно заземляется.

Вторая — создавать оптимальные условия для приборов, расположенных внутри. Конструкция должна быть хорошо защищена от атмосферных воздействий: влаги, солнечного света, ветра.

Боксы для электросчетчиков производятся из металла или пластика. Последние считаются более безопасными в эксплуатации, потому что исключают поражение пользователя током

Третья — предоставлять доступ к прибору учета представителям обслуживающей организации. Это условие прописано в договорах с потребителями, хотя в ПУЭ нет прямого требования устанавливать счетчики на улице.

Выбор места установки

В жилом помещении целесообразно отвести единую зону для размещения в ней устройств, обеспечивающих подключение к внешним телекоммуникационным сетям и источнику электропитания. Централизованное расположение существенно упрощает обслуживание этих систем. Как правило, для такой зоны отводится место внутри квартиры радом с входом. В панельных домах предусмотрены специальные ниши в тамбурном помещении.

Если производится внешний монтаж, то под коробку КЩ необходимо подложить основание из негорючего материала.

Нижний край бокса должен находиться на высоте не менее 100 см от уровня пола, при этом верхняя часть корпуса ограничена высотой 180 см. Допускается снижение этого диапазона до 50 см и 130 см (соответственно), если в квартире живут инвалиды или граждане пожилого возраста.

Категорически запрещается устанавливать КЩ в следующих местах:

  • в опасной зоне, относящейся к категории «0», «I» и «II» (душевые, ванные комнаты и т.д.);
  • в предметах интерьера и мебели (например, шкаф или гардероб);
  • над отопительными установками;
  • рядом с сантехническим оборудованием;
  • над газовой или электрической плитой;
  • за территорией дома (ограничение не распространяется на щиты учета);
  • на лоджиях и балконах, в том числе и застекленных;
  • в помещении санузла;
  • на лестничном пролете;
  • в любом влажном помещении;
  • в вентиляционной шахте.

Текст видео

Распределительный щит. Что поставить? УЗО, дифавтомат, реле напряжения — https://www.youtube.com/watch?v=P-p4M. Видео для простых жителей о сборке и монтаже распределительного щита. Все показано схематично, так что не придирайтесь к мелочам. Хороший распределительный электрощит должен защищать электропроводку в доме или квартире и здоровье человека при повреждении изоляции и прикосновении к фазному проводу. Если вы думаете, что сборка щита это что-то сверхъестественное, тогда вы глубоко ошибаетесь. Электрощит только с первого взгляда очень сложная и непонятная конструкция. Но там нет ничего сложного. Сборка электрощитка проводится соответственно определенным правилам. Как правильно собрать щиток для квартиры или частного дома? Посмотрев это видео, вы узнаете, что такое правильная сборка щитка, увидите подключение автоматов. Узнаете, как собрать бюджетный щиток, а также щиток с УЗО, реле напряжения Зубр и дифавтоматами. Увидите, как проводится монтаж щитов, какими проводами и по каким правилам.

01:32 Схема щита.02:19 Комплектация щита.02:49 Сечение провода линии одного автоматического выключателя.03:29 Как выбрать электрощит.04:29 Установка автоматов на динрейку.05:26 Подключение автоматов.06:15 Провод для сборки щита.08:44 Цвета проводов. Монтаж щита.12:05 Условия сборки и установки щита.13:09 Как собрать бюджетный щиток.16:04 Сборка однофазного щитка.17:17 Реле напряжения Зубр.

Журнал «Как сделать всё самому» рассказывает о разных полезных советах, которые пригодятся каждому человеку в его жизни, независимо от пола и возраста. Постараемся рассказать просто о том, как лучше сделать какое-то изделие, как осуществить свой выбор или как лучше поступить в той или иной ситуации. Все предлагаемые советы проверены на собственном опыте.

Установка

Монтаж электрического шкафа, как правило, не вызывает сложностей и достаточно легко выполняется самостоятельно согласно следующим поэтапным рекомендациям:

  • разметка места под установку и фиксация корпуса конструкции на стене или в заранее подготовленной фасадной нише;
  • заведение внутрь распределительного щитка электропроводов, и зачистка жил для фиксации на клеммах;
  • посредством крепежных элементов выполняется крепление внутри корпуса конструкции специальной DIN-рейки;
  • фиксация всех автоматических выключателей, УЗО-устройства и прибора электроучёта на DIN-планке посредством специальной защелки;
  • установка нулевой и заземляющей шины;
  • нарезка соединительных проводов в соответствии со стандартными размерами подключений;
  • соединение всех установленных элементов с учётом прилагаемой схемы, а также подключение вводных фаз и нуля на автоматических выключателях.

На заключительном этапе обязательно осуществляется тщательная проверка правильности выполненной сборки.

При необходимости производится подтягивание винтов и крепежных элементов. Установленный в уличном ящике прибор учёта электроэнергии обязательно должен быть опломбирован представителем энергетической компании.

Когда возникает необходимость установки счетчика электроэнергии в частном доме, это вызывает некоторые затруднения – как выбрать счетчик, кто должен его устанавливать и как разместить. На эти вопросы ответит следующая статья.

Об особенностях монтажа однофазного счетчика расскажем в следующей теме.

Разновидности ящиков по типу конструкции

Зарубежные и отечественные производители предлагают разные по размерам и вместительности короба. Вариант подбирается в зависимости от параметров оборудования, которое планируется разместить в боксе.

Размеры щитка подбираются и под тип счетчика. Однофазные приборы учета меньше трехфазных по габаритам, иногда в два раза

Есть и определенные маркировки, которые подсказывают тип, назначение бокса. Пример:

  • ЩУ — обычный и самый простой;
  • ЩВР — встраиваемый вглубь стены ящик;
  • ЩРН — распределительно-навесной короб.

Если это просто щиток учета, в нем обычно размещается только счетчик, входной автомат, шины заземления и нулевые. Устройства защитного отключения, а также автоматы защиты устанавливаются в «домашний» ящик. Но можно это все совмещать и в одном боксе.

Конструкция щитка может быть:

  • напольной;
  • встраиваемой;
  • накладной или навесной;
  • скрытой или открытой;
  • цельной или разборной.

Какое именно оборудование, в каком количестве и с какими параметрами должно быть установлено в ящике — все эти моменты прописываются в проекте электроснабжения частного дома. Если такого документа нет, нужна консультация профильных специалистов.

Как сделать своими руками

Сделать выдвижные полки в кухонных шкафах своими руками совсем несложно, главное -определиться с выбором и узнать об особенностях монтажа.

Обратите внимание! Для изготовления самого ящика преимущество отдается материалу МДФ, как устойчивому к влаге и деформации. Массив дерева и ДСП для этих целей использовать не рекомендуется

  1. Прежде всего, необходимо рассчитать размеры будущего кухонного ящика.
  2. Определиться с выбором типа выдвижного элемента.
  3. Между стенками шкафа и будущей полкой должен быть зазор для размещения фурнитуры – как правило, он равняется 13 мм.
  4. Глубина полки должна составлять почти полную длину выдвижного полоза, минус 5-10 мм на ход элемента, или минус 2 см на ребра жесткости, если они есть. Стандартная длина полозьев, выпускаемых для кухонных шкафов – 25, 30, 35, 40, 45, 50, 55, 60 сантиметров.
  5. Ящик должен быть точно симметричным, его диагонали должны быть одинаковыми.
  6. При использовании тандембокса или модернбокса ящик уже имеет боковины, необходимо сделать только заднюю и переднюю планки, дно.
  7. Изнутри закрепить фальшпанели, установить мебельные ручки.

Где можно расположить выдвижные ящики

Обратите внимание: Модули с выдвижными элементами должны располагаться на кухне так, чтобы они не мешали друг другу при открывании. Особенно это касается угловых шкафов

  • Во время готовки все должно быть под рукой, поэтому выдвижные емкости нужны, прежде всего, в зоне рабочей поверхности гарнитура. Как правило, здесь хранятся небольшие аксессуары, поэтому механизмы могут использоваться роликовые или обычные телескопические.
  • Угловой шкаф неудобен своей глубиной, и часто остается неиспользуемым или забитым ненужной утварью. Сегодня для угловых шкафов есть решение – выдвижные механизмы типа карусель, стеллаж с ярусными полками, на которых можно расположить все необходимое, и оно будет на виду всегда.
  • По бокам шкафов – обычно между двумя соседними, или между шкафом и холодильником\стеной – можно сделать бутылочницы. На этих узких и длинных полках удобно хранить бутылки с маслом, соусами, банки со специями и некоторую кухонную утварь, которая не помещается в шкаф по длине.

Нюансы монтажа

  1. Детали ящика закрепляются друг с другом конфирматами.
  2. Дно полочки должно быть изготовлено из ДВП или фанеры (используется реже), иметь высокую прочность и жесткость, держать всю конструкцию, не прогибаться.
  3. Для закрепления направляющих на стенках шкафов необходимо сначала наметить их правильное местоположение, отмерив равное расстояние от низа шкафа и прочертив на внутренней стенке точно горизонтальные линии с одной и другой стороны.
  4. Корпусные направляющие закрепляются по этим линиям саморезами (роликовые) или шурупами с цилиндрической головкой 3 мм

    (телескопические), ящичные полозья направляющих – на ящиках, симметрично их корпусным частям, с отступом 3 мм от передней планки.

Наполнение

Выдвижные полки будут более удобными, если их дополнить разными перегородками, органайзерами для шкафов, корзинами и т.д. Все эти детали должны быть разными по размеру и подходить под ту кухонную утварь и аксессуары, которые предполагается в них хранить.

Благодаря внутренней организации полок, они повысят свою функциональность, каждая вещь будет на виду и под рукой, на своем месте, и в шкафах всегда будет порядок.

Ящики необходимо делить перегородками, подходящими по размеру той или иной утвари.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
