Как подключить патрон для лампочки к проводам

Особенности цоколя e27

Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.

В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:

  • маленький стандарт Е14 имеет 14 миллиметров в диаметре;
  • диаметр Е27, как уже указывалось, достигает 27 миллиметров;
  • в устройстве Е40 диаметр резьбы составляет 40 миллиметров.

Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).

Конструкция

Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.

Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.

Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.

Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала. Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.

220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.

Размер и характеристики

На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.

Маркировка изделий

Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на характерные свойства предмета.

Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.

Лампочки с маркировкой цоколя Е27 могут различаться по мощности:

Как правильно подключить патрон для лампочки к проводам на потолке

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке.

Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности.

После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка Максимальный ток нагрузки (А), мощность (Вт) Особенности патронов
Е14 2А, 440Вт Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27 4А, 880Вт Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40 16А, 3500Вт Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10 5А, 60Вт Штыревые патроны. Применяются с маломощными лампочками.
G9 5А, 60Вт Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10 5А, 50Вт Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13 4А, 80Вт Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23 2А, 75Вт Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24 2А, 75Вт Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7 2А, 50Вт Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53 5А, 50Вт Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

  1. Внешний корпус с гильзой, на которой резьба.
  2. Донышко.
  3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Применение переходников

Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.

Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.

На рынке доступны такие переходники:

  1. Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.

  2. Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.

  3. Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.

Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.

Ремонт разборного электропатрона

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

Как выкрутить патрон если лопнула лампочка:

  • С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
  • С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
  • Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Наибольшее распространение на нашем рынке получили 3 вида патронов:

  • карболитовые советского образца
  • керамические
  • пластиковые самозажимные

Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

  • цилиндрический корпус с резьбой
  • донышко
  • керамический вкладыш с контактами

Чаще всего в наших квартирах используются патроны имеющие маркировку:

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.

Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.

Бывают еще штыревые, серии G и некоторые другие, представленные ниже.

Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.

Подключение кабеля производится в следующей последовательности.

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

Делается это при помощи обыкновенной индикаторной отвертки.

Контакт для подключения представлен на фото ниже.

Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников

Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.

В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.

Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.

Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.

Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.

В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.

Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Типоразмеры цоколей: сферы применения + фото

Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.

Резьбовые (E)

Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.


Резьбовые элементы.

Размеры резьбовых лампочек разделяют на 4 категории:

  • E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
  • E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
  • E27 – самый популярный вариант, также применяется для освещения средней мощности;
  • E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.

Штыковые (G)

В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.


Штырьковое соединение.

Распространенные штырьковые типоразмеры:

  • G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
  • G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;
  • GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
  • G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
  • G23 – устанавливается в светильниках подвесных и настольных.

Настольные (2G11)

Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.


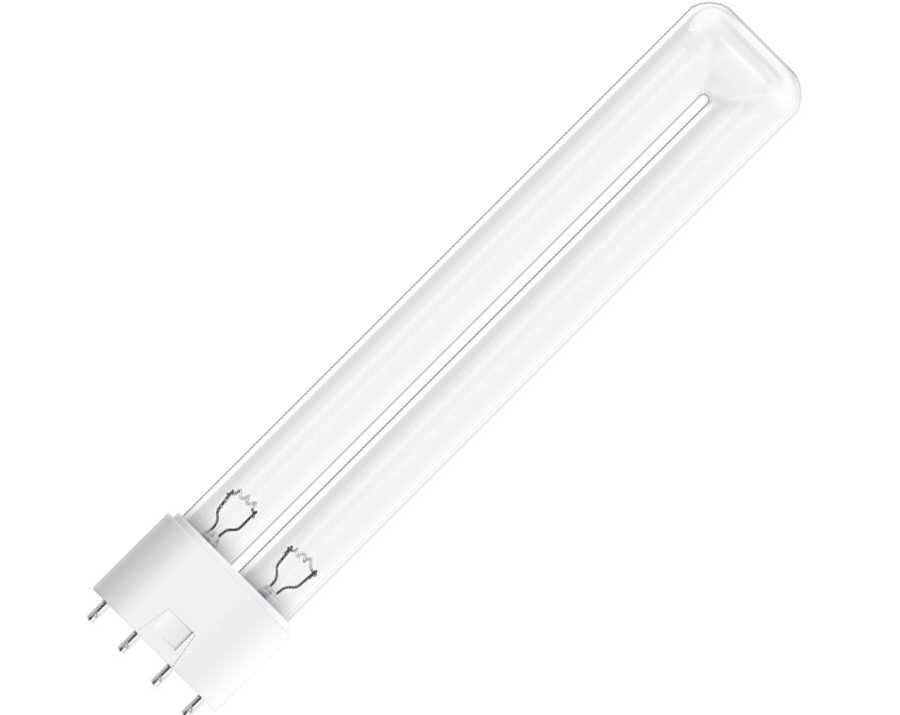

УФ светильник с 2G11.

С глубоким контактом (R)

Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.


Схема контактов R7s.

Штифтовые (B)

Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.


Конструкция с штифтом фиксации.

Софитные (S)

Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).


Софитные осветительные элементы.

Фокусирующие (P)

В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.


Цоколь автомобильной лампы P20d

Телефонные (T)

Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.


Миниатюрные лампочки T5

Проволочные или бесцокольные (W)

Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.


Устройства с символом W

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

  • мощность лампы, которую планируется подключать;
  • соответствующий типу патрона диаметр;
  • маркировка;
  • параметры: размеры, мощность;
  • цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

  1. Тип Е27:
    • отечественного производства – 25 рублей;
  2. Китай – 45 рублей;
  3. Италия – 130 рублей.
  4. Тип Е14:
    • отечественного производства – 20 рублей;
  5. Китай – 20 рублей;
  6. Италия – 90 рублей.
  7. Для галогенных ламп:
    • отечественного производства – 15 рублей;
  8. Китай – 30 рублей;
  9. Италия – 150 рублей.

Меры безопасности

Чтобы поменять конструкцию самостоятельно и избежать аварийной ситуации, требуется соблюдать правила техники безопасности. Они включают в себя следующее:

Запрещено проводить замену, предварительно не обесточив сеть
Если пренебречь этим правилом, риск несчастного случая очень высок.
Если в процессе демонтажа обнаружено повреждение проводов, обязательно заменить их (частично либо полностью).
Если новый патрон оснащен в комплекте отводными проводами, необходимо обратить внимание на материал их изготовления. Вероятно, что устройство имеет алюминиевый проводник, а осветительный прибор подключен при помощи медного (либо наоборот)
Чтобы соединить такие провода, желательно применять специально разработанные клеммники. В крайнем случае допустимо выполнить тщательную скрутку и надежно обернуть ее изолентой.
Перед снятием люстры необходимо зарисовать либо сфотографировать схему ее монтажа

Это позволит избежать неправильного подключения икрепежа (которое может стать причиной короткого замыкания).
Во время работы со стеклянными и керамическими элементами следует соблюдать осторожность. Чтобы избежать порезов, рекомендуется использовать перчатки.

Произвести замену либо ремонт патрона в электрической люстре можно самостоятельно. Для этого не требуется иметь какие-либо специальные навыки. Достаточно лишь соблюдения техники безопасности при обращении с проводкой и электроприборами, а также выполнения последовательных действий. Во время сборки конструкции после завершения работы следует ответственно подойти к процессу соединения проводников. Если работа выполнена без ошибок, электрический прибор снова будет излучать свет.

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

Особенности и применение некоторых видов цоколей для ламп

Винтовой цоколь Е

Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.

Штырьковый цоколь G

В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).

Цоколь с утопленными контактами R

Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.

Штифтовой цоколь B

Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.

Софитный цоколь S

Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.

Фокусирующий цоколь P

Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.

Телефонный цоколь Т

Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.

Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.

Бесцокольный тип W

Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

В таком потолочном светильнике можно установить даже керамический винтовой патронФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстрыФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстреФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.
