Как расшифровывается маркировка на led лампах?

Типы цоколей под LED-лампы

Резьбовой, Е (Эдисона)

Самый распространённый тип держателей. Буква Е прямо указывает на отца этой лампочки – Томаса Эдисона. Резьбовой цоколь – наиболее универсальный способ крепления не только из-за простоты, но и благодаря работе от напряжения 220 В.


Стандартная ЛЕД-лампочка с резьбовым разъёмом Е-27.

Известные модели ЛЕД-ламп с разъёмом типа Е:

  • Е5;
  • Е10;
  • Е12;
  • Е14 (миньон);
  • Е17;
  • Е27;
  • Е40.

Узнайте также: Чем отличаются цоколи Е14 и Е27.

Штырьковый, G

Не меньшим спросом пользуются светодиодные лампы с соединительными разъёмами, маркированными литерой G.


Такие держатели визуально похожи на вилку.

Чаще всего используются следующие модели:

  • GU3 (для сети 220 В или 12 В);
  • G4 (12 В или 24 В);
  • GU10 (поворотный цоколь);
  • G9 (для декоративных ЛЕД-ламп);
  • G13;
  • G23;
  • GX53 – лампочка с закручиваемым держателем, используется для установки в натяжные, подвесные, гипсокартонные потолки;
  • GX70 – отличается от GX53 только расстоянием между штырьками.

Телефонный, Т

Такой тип светодиодных лампочек в быту не используется. Сферы применения – электроника и промышленность:

  • пульты управления;
  • автоматические щитки;
  • электростанции.


Лампочки имеют продолговатый вид и напоминают колбу.

Цифра после буквы Т в маркировке показывает внешнюю ширину, которую замеряют по контактным пластинам.

Штифтовой, В

Этот тип держателя, по сути – усовершенствованная версия резьбовых цоколей Эдисона. Его сконструировали под более маленькие виды ламп, которые, если понадобится, можно быстро заменять. Штифтовой цоколь ЛЕД отличают круглые штифты, расположенные по бокам. С помощью этих деталей держатель вставляется в патрон.


Здесь хорошо виден один из штифтов.

Встречается также модель ВА с ассиметрично расположенными штифтами. Такие световые устройства используют в автомобильных фарах, огнях морских судов, поездов.

Держатель с утопленным контактом, R

Цоколи типа R редко используются в LED-освещении. Эти держатели более характерны для галогенных и кварцевых лампочек. Чаще всего разъёмы с утопленным контактом применяют в небольших, лёгких светильниках, что входят в высокоинтенсивные осветительные системы. Простой пример подобной установки – уличные прожекторы.

Самая известная модель держателя с утопленным контактом – R7s. На маркировке после этих символов указаны числа 78 или 118. Это – общая длина лампы в миллиметрах.

Софитный, S

Маркировку с заглавной литерой S имеют софитные держатели. Они оборудованы контактами с обеих сторон

Автолюбители, конечно, знают о важности ламп с софитными цоколями для подсветки номеров. Помимо этого, S-цоколи используют для освещения зеркал, ванных комнат, а также сцен в театрах и концертных залах

Цифра после буквы S указывает на величину диаметра корпуса.


Типовой софитный цоколь.

Фокусирующий, Р

Основная задача этого типа цоколя заложена в самом названии. Кинопроекторы, прожекторы: все эти осветительные приборы невозможно представить без ламп с фокусирующими держателями. Главный нюанс конструкции таких соединений – специальная линза. Она собирает, а затем рассеивает световой поток в нужном направлении. Цифра в маркировке указывает на диаметр корпуса держателя.

Световой поток

Вот мы и добрались к самому интересному. Именно с помощью этого параметра определяется яркость света, который будет излучать лампа. Световой поток определяется в люменах, обозначается сокращением Lm. Эта величина показывает сколько света попадет на один квадратный метр поверхности помещения. Светодиодные лампы способны давать очень большую яркость и требуют для этого намного больше энергии. Возможно, вам будет сложно сориентироваться сразу во сколько вам нужно яркости в люменах. Но чтобы было легче можете посмотреть таблицу аналогов яркости в люменах для привычной нам яркости в Ваттах для ламп накаливания:

таблица сравнения мощности и светового потока

Вообще, нормой для помещений считается 50 — 300 люмен на метр квадратный помещения. Понятно, что это еще зависит от цвета стен и потолка. А там уже прикидывайте.

Цоколи светодиодных ламп

Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп. К тому же надо отметить одну особенность, которая в наибольшей мере присуща светодиодным лампам. Раньше было принято, что каждый класс осветительных приборов выпускался со своим видом цоколя. Это обуславливалось как конструктивными особенностями каждого вида ламп, так и преимущественными областями применения. Разработчики и производители светодиодных ламп поступили иначе. Изначально была сделана ставка на прямую замену ламп старого образца. Т.е. для замены лампы накаливания, галогенной, люминесцентной, энергосберегающей на светодиодный аналог достаточно иметь информацию о ее цоколе и просто приобрести светодиодную с таким же. В результате получим множество неоспоримых достоинств – от сбережения электроэнергии и экономии бюджета до отсутствия вредных веществ (ртуть, тяжелые металлы), ультрафиолетового излучения и пульсаций.

Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра. Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.

Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.

Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах. Этот вид соединения применяется для линейных галогенных ламп в прожекторах.

В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.

В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.

В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:

  1. Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
  2. Трансформаторы от галогенных ламп не подходят для питания светодиодных.
  3. Не всегда возможно использование диммеров от ламп накаливания и «галогенок». Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
  4. При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.

Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.

Цвет свечения

Светодиодные лампы, в отличии от ламп накаливания, могут иметь различные цвета свечения

Поэтому важно определиться какой цвет подходит и комфортен именно для вас

Теплый или холодный. Если с теплым светом все более или менее понятно – ему соответствует цветовая температура от 2700 до 3000 Кельвин. Это очень похоже на освещение от обычной лампочки накаливания.

То с холодным цветом все сложнее. Всего холодных цветов может быть два вида:

естественный или нейтральный белый 4000-4500 кельвин

дневной от 6000 до 6500 кельвин

Чем выше цветовая температура, тем больше люмен выдает светодиод и соответственно, тем ярче светит лампа при той же самой мощности.

Разница может достигать 10-15%. Поэтому, вроде как выгоднее покупать лампы дневного цвета свечения. Вы получаете больше света за те же деньги.

Однако сможете ли вы отдохнуть и расслабиться дома под синеватым, холодным светом, который напоминает освещение в операционной? Скорее всего нет.

Так уж сложилось, что человеку более приятен теплый свет, как от ламп накаливания или камина. Но он при той же мощности, наименее яркий.

Поэтому самым популярным является нейтральный или естественный белый 4000 – 4500К.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют лампу E14.

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».

Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются цоколи Е40. Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

  • Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
  • Е5 — микроскопический с диаметром 5 мм;
  • Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения

Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Цоколь GX53: что это такое, как выглядит и какие особенности конструкции

Патроны производятся из материалов диэлектриков. Это плоские элементы, оснащенные двумя прорезями и контактами для штырьков, которые вводят в патрон и проворачивают до упора. О том, что контакт осуществлен, свидетельствует щелчок.

В сочетании букв и цифр GX53 каждый символ что-то означает:

  • G – соединение лампы с патроном штырьковое;
  • X – утолщение, напоминающее шляпку гвоздя, на концах контактов;
  • 53 – расстояние между штырями в миллиметрах.

Штырьки четко определяют положение нити накаливания в светодиодной лампочке. Свет излучается перпендикулярно нити, а не вдоль, поэтому не создается «задний свет». Эта особенность в сочетании с небольшой высотой определяет сферу применения.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.

На фото миниатюрная лампа BA7S 6V 50mA с цоколем bayonet. Она рассчитана на ток 50 мА, напряжение 6 В. Ее длина — 2 см, диаметр — 6,6 мм

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.


Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.


Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные лампы G4 часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Виды цоколей ламп освещения

Один из критериев, по которому классифицируют светодиодные лампы – разновидность установленного цоколя. Их можно условно разделить на две большие группы – контактные и резьбовые. Внутри каждой группы существует большое количество подвидов. Изучать особенности всех нецелесообразно. Следует ознакомиться с конструктивными особенностями наиболее востребованных моделей:

  • Светодиодная лампа Е27 – самая распространенная разновидность цоколей для всех видов ламп, не только светодиодных. 27 означает диаметр цоколя в резьбовой части, измеряемого в миллиметрах. Как правило, с таким цоколем используются приборы мощностью 60, 75, 100 и 150 Ватт, светодиодные от 5 до 18 Ватт. Самый распространенный вид корпуса – полусфера или шарообразная форма.

  • Светодиодные лампочки Е14 – вторая по распространению разновидность. 14 мм – диаметр цоколя в резьбовой части конструкции. Устанавливается в менее мощных лампах, величина колеблется в пределах 15 – 60 Ватт. Им свойственны меньшие габариты, и они часто используются в небольших декоративных светильниках. Могут иметь форму свечи, шара или купола.
  • G53, GX53 – эти виды цоколей мало распространены. Как правило, используются в карданном или потолочном креплении. Форма круглая, поверхность купола оснащена мерцающими светодиодами. Подходят только для светильников плоской формы. Эти типы цоколя оснащены штырьковыми контактами.
  • В22 – штифтовая разновидность цоколя, его диаметр равен 22 мм. Корпус оснащен штифтами для соединения с патроном. Широко распространено в условиях повышенной вибрации, например, на промышленных предприятиях или транспортных средствах.

  • GU10 – тип цоколя, оснащенный штырьковым креплением для патрона. В данном случае числа говорят не о диаметре цоколя, а об интервале между центрами штырьков. В конкретном случае цоколь оснащен двумя штырями, расстояние между ними составляет 10 мм. Характерная конструктивная особенность – заметные утолщения на конце контактов для осуществления поворотного соединения с патроном.
  • GU5.3 – цоколь, оснащенный штырьковым креплением непосредственно к светильнику. Число 5.3 – интервал между центрами контактов, измеряется в миллиметрах. Лампы имеют небольшие размеры, используются чаще всего для декоративной подсветки, а также подсветки витрин в магазинах, картинных галереях и т.д. Угол свечения таких осветительных приборов колеблется в пределах 30-180 градусов.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.


Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.


Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.


Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Светодиодные лампы на 220В: схемы, устройство

Конструкция светодиодной лампы включает в себя такие элементы:

  • рассеиватель — для увеличения угла и равномерного распределения света. Обычно выполнен из полупрозрачного пластика или прочного поликарбоната;
  • система светодиодов — количеством используемых светодиодов в лампе определяется ее мощность, размер и конструкция. В одной лампе может использоваться от одного до нескольких десятков диодов;
  • алюминиевая печатная плата — обеспечивает отвод тепла от светодиодов к охлаждающему радиатору;
  • радиатор — выполняется из нескольких алюминиевых пластинок. Отводит тепло от печатной платы;
  • конденсатор — элемент адаптера, служащий для устранения эффекта пульсаций напряжения на выходе;
  • драйвер — используется для преобразования переменного тока. Он выпрямляет и стабилизирует напряжение для питания диодов;
  • основание цоколя — выполненное из полимера оно обеспечивает защиту корпуса от электрического пробоя;
  • латунный цоколь — обеспечивает контакт с ламповым патроном.

Устройство светодиодной лампы

Таким образом, светодиодная лампа представляет собой блок диодов и схему электропитания на резисторах, ограничивающую ток. Схема светодиодной лампы 220В представляет последовательность, в которой сетевое напряжение 220 В подается на элемент мостового выпрямителя через конденсатор ограничения тока, обозначенный на схеме С1 и резистор R2.

В результате на систему светодиодов HL1 подается постоянное питание, проходящее через резистор R4. Светодиоды в лампе начинают давать свечение. Назначение конденсатора С2 в схеме — получение сглаженного выпрямленного напряжения. Разрядка конденсатора С1 при отключении светодиодного источника света от питающего напряжения происходит посредством резистора R1.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

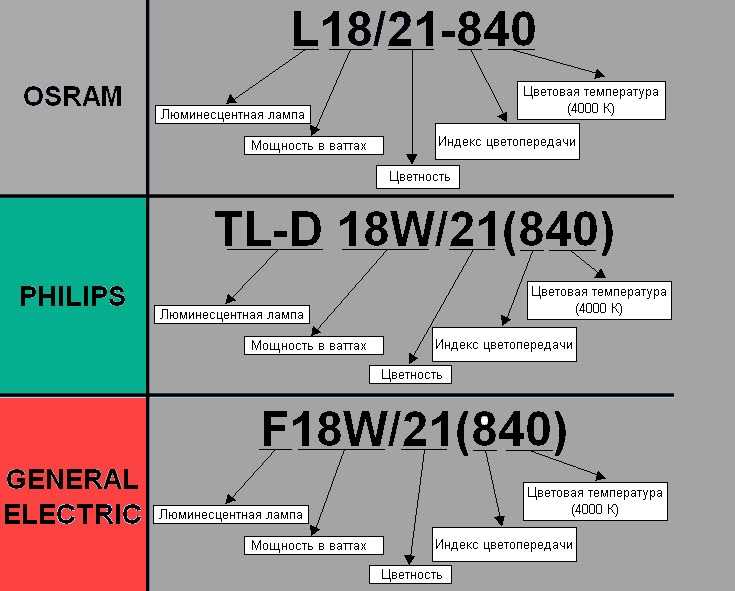

Как расшифровать маркировку

Установленная классификация цоколей по типам часто вызывает путаницу. Чтобы разобраться с маркировкой, нужно понять, что аббревиатура состоит из одного или нескольких символов и цифры.

Обозначение первой буквы – это тип цоколя:

  1. Е – резьбовой.
  2. G – штырьковой.
  3. R – с утопленным контактом.
  4. Р – фокусирующий.
  5. B – штифтовой.
  6. S – софитный.
  7. Т – телефонный.
  8. К – кабельный.
  9. W – со стеклянным цоколем (безцокольный).

В маркировке присутствует цифра – это диаметр держателя или расстояние межу штырьками (мм). Например, для винтовых устройств это показатель может равняться 14, 27, 40 мм, а для штырьковых – 5, 9, 10, 13 и т. д.

С помощью маленьких букв обозначается количество контактов или пластинок:

  • s – 1 контакт;
  • d – 2;
  • t – 3;
  • q – 4;
  • p – 5.

В конце маркировки могут быть дополнительные данные:

  1. U – обозначение энергосберегающих ламп.
  2. V – устройства имеют конец в форме конуса.
  3. A – автомобильные лампочки.

В маркировке штырьковых цоколей могут применяться буквы U, X, Y, Z. Таким способом определяется модификация держателей. Использовать устройство с маркировкой U вместо цоколя с обозначением X не получиться, так как они отличаются.

Например, маркировка E14U значит, что перед вами винтовой держатель с диаметром 14 мм для энергосберегающей лампы. Надпись BА9 означает, что разъемное соединение штифтового типа с круглыми боковыми контактами, а его диаметр 9 мм.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогенные

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении. Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

  1. Ксеноновые лампы с цоколёвкой типа H1-H27, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
  2. Биксеноновые лампы для авто, изготовленные по стандарту H4M, HB1M, H13M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
  3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

Виды цоколей штырькового типа и характеристики

Вторые по популярности штыревые цоколи, которые обозначают буквой G. Контакты этих устройств внешне напоминают вилку. Такие разъемные соединения предназначены для электрических светильников с галогенной, люминесцентной, LED-лампой.

Основные типы штырьковых цоколей:

  1. GU3 – чаще применяется для галогенных и светодиодных устройств. Обычно используется во встраиваемых системах освещения. ЛЕД-лампы с таким держателем работают при напряжении 220 В или 12 В.
  2. GU10 – это разъемное соединение, на контактах которого есть утолщения, которые позволяют устройству поворачиваться в патроне. Светильники с поворотным цоколем используются при повышенной вибрации, из-за которой лампочка может выпасть. Работает устройство от сети переменного тока (220 B).
  3. G4 – этот держатель меньше вышеописанных, он предназначен для миниатюрных декоративных лампочек, которые устанавливают в точечные светильники или диодные ленты. Работают они преимущественно при напряжении 12 – 24 B.
  4. G35 – это вид держателя является аналогом устройства G5.3, только расстояние между штырьками больше. Оптимальное напряжение – 220 B.
  5. G9 – разъемное соединение, контактная часть которого выглядят, как 2 проволочные петельки. Подходит для маломощных лампочек (2 Вт). Светодиодные лампы для дома с цоколем G9 устанавливают в декоративной подсветке, эксклюзивных люстрах, ночниках и т. д.
  6. G13 – держатель для ламп-трубок, мощность которых составляет 10 – 24 Вт. Такие держатели чаще всего вставляют в потолочный осветительный прибор Армстронг. Также лампочки с устройством типа G13 используют для подсветки промышленных помещений, складов, витрин и т. д.
  7. G23 – лампы с такими разъемными соединениями обычно устанавливают в различные светильники.
  8. GX53 не просто вставляют в патрон, но и прокручивают. Светодиодные лампы с таким цоколем применяют для создания подсветки в гипсокартонных потолках, натяжном полотне. Также они подходят для небольших офисов и квартир.
  9. GX70 является полным аналогом предыдущего устройства. Единственное отличие – большее расстояние между контактами.
  10. G53 используется для зонирования помещения, расстановки акцентов. Обычно такие устройства используют для карданных светильников, которые излучают направленный поток света.

Благодаря миниатюрным размерам LED-кристаллов можно создавать осветительные устройства разной конструкции, подстраивая их по любые виды цоколей.

Принцип работы и устройство ламп.

Конструкция LED лампы.

Светодиодный источник света состоит из нескольких элементов, соединенных в одном корпусе. Это цоколь, драйвер, радиатор, светодиод и светорассеивающая колба.

  • Цоколь – элемент, который вкручивается в патрон люстры или другого светильника. Чаще всего для бытового применения выпускают винтовой цоколь типа Е27 и Е14. Он изготовлен из латуни с никелевым антикоррозийным покрытием. Для других нужд выпускаются источники света со штырьковым цоколем.
  • Драйвер – элемент, который стабилизирует поступающее напряжение, преобразуя переменный ток в постоянный. Также он обеспечивает питание светодиода. Драйвер состоит из микросхем, импульсного трансформатора, конденсаторов. В недорогих LED изделиях драйвер может отсутствовать. Вместо него применятся простой блок питания, не обеспечивающий стабилизации тока и напряжения. Также драйвер не устанавливают в миниатюрных лампочках из-за нехватки места внутри корпуса.
  • Радиатор – элемент, который отводит тепло от светодиодов и обеспечивает для них оптимальный температурный режим работы. Обычно он составляет видимую часть корпуса осветительного прибора. Радиатор может изготавливаться из различных материалов: от дорогой керамики до дешевого пластика. Алюминиевые и композитные материалы занимают среднюю нишу: они достаточно бюджетны и качественно отводят тепло.
  • Рассеиватель – прозрачный «колпак», который помогает распределять свет в пространстве. Изготавливается в виде полусферы для рассеивания пучков света под широким углом. В качестве материала применяют поликарбонат или пластик. Кроме этого рассеиватель предотвращает попадание внутрь корпуса пыли и влаги. Для смягчения резкости света и уменьшения раздражающего влияния на глаза этот элемент изнутри покрывают люминофором. При этом достигается цветовая температура, аналогичная естественному освещению.
  • Светодиоды – главный рабочий элемент лампы. За счет работы диода и появляется свечение.

Принцип работы светодиодных ламп основан на физических процессах в полупроводниках. Свечение появляется после прохождения электрического тока через границу соприкосновения двух полупроводников (n и p), в одном из которых должны преобладать отрицательно заряженные электроны, а в другом – положительно заряженные ионы. Стоит отметить, что данные материалы пропускают ток только в одну сторону. При его прохождении в носители заряда осуществляют рекомбинацию – электроны переходят на другой энергетический уровень. В результате появляется видимое глазу световое излучение. Кроме свечения происходит еще и выделение тепла, которое отводится от светодиода при помощи радиатора.

Схема появления оптического излучения в LED-элементе.

На заре появления светодиоды могли испускать только определенную световую волну: зеленую, красную или желтую. Поэтому LED-элементы встраивались в электрические схемы в виде индикаторов. В процессе развития микроэлектроники были найдены материалы, позволяющие получить световую волну широкого спектра. Однако полностью эта проблема не решена: в свечении светодиодных ламп преобладает или синяя длина волны или красная с желтым. По этой причине они и делятся на холодные и теплые соответственно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
