Как сделать теплый пол в ванной комнате своими руками

Выбор тёплого покрытия

В торговой сети можно найти несколько разновидностей тёплых полов, включающих как водяные, так и электрические отопительные контуры. К последним относятся кабельные и плёночные (инфракрасные) системы, предназначенные для обустройства напольного отопления.

Электрический тёплый пол является лучшим выбором для жителей многоквартирных домов

Водяной тёплый пол состоит из длинного трубопровода, проложенного в стяжке и функционирующего за счёт прокачки по нему теплоносителя из общей системы отопления. Движение нагретой жидкости обеспечивает отдельный циркуляционный насос, а регулировку температуры – специальная запорная арматура с терморегулирующими головками. Огромными преимуществами водяного контура являются низкая стоимость, безопасность и отсутствие эксплуатационных затрат. К недостаткам можно отнести сложность монтажа и необходимость в обустройстве песчано-цементной стяжки.

Электрические тёплые полы, напротив, легко установить самостоятельно. И кабельная, и плёночная система подключается к терморегулятору, благодаря чему появляется возможность точной настройки и контроля температуры. Причём небольшая толщина нагревателей позволяет укладывать их прямо под плитку. При этом важными требованиями являются установка качественной гидроизоляции и надёжность электрических соединений. Поскольку кабельные и плёночные системы наиболее эффективны на небольших поверхностях, их выбор для установки в ванной является полностью оправданным.

К плюсам такого выбора можно отнести:

длительный срок эксплуатации;
возможность точной регулировки температуры;
невысокие энергозатраты;
электрический обогрев пола можно установить независимо от основной системы отопления.

Минусы инфракрасных плёночных и кабельных систем:

низкая экологичность вследствие электромагнитного излучения;
высокая вероятность деформации настила из-за высокой скорости нагрева;
невозможность прокладки нагревателей в местах с установленным оборудованием.

Чтобы принять решение о том, какая система тёплого пола будет оптимальной, надо проанализировать несколько факторов, начиная от наличия водяного отопления, и заканчивая готовностью к оплате более высоких счетов за электричество. Именно поэтому выбор системы напольного обогрева должен осуществляться только с учётом конкретных условий эксплуатации. Так, для небольших комнат малогабаритных квартир лучше использовать электрические системы, как более простые в установке и не требующие согласований с теплоснабжающей компанией. Если же вы владелец загородного дома, то стоит один раз потратиться на монтаж водяной системы, способной без дополнительных затрат обогреть большую площадь.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

Бетонные (или мокрые) теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.
Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Как совместить с ванной идеи

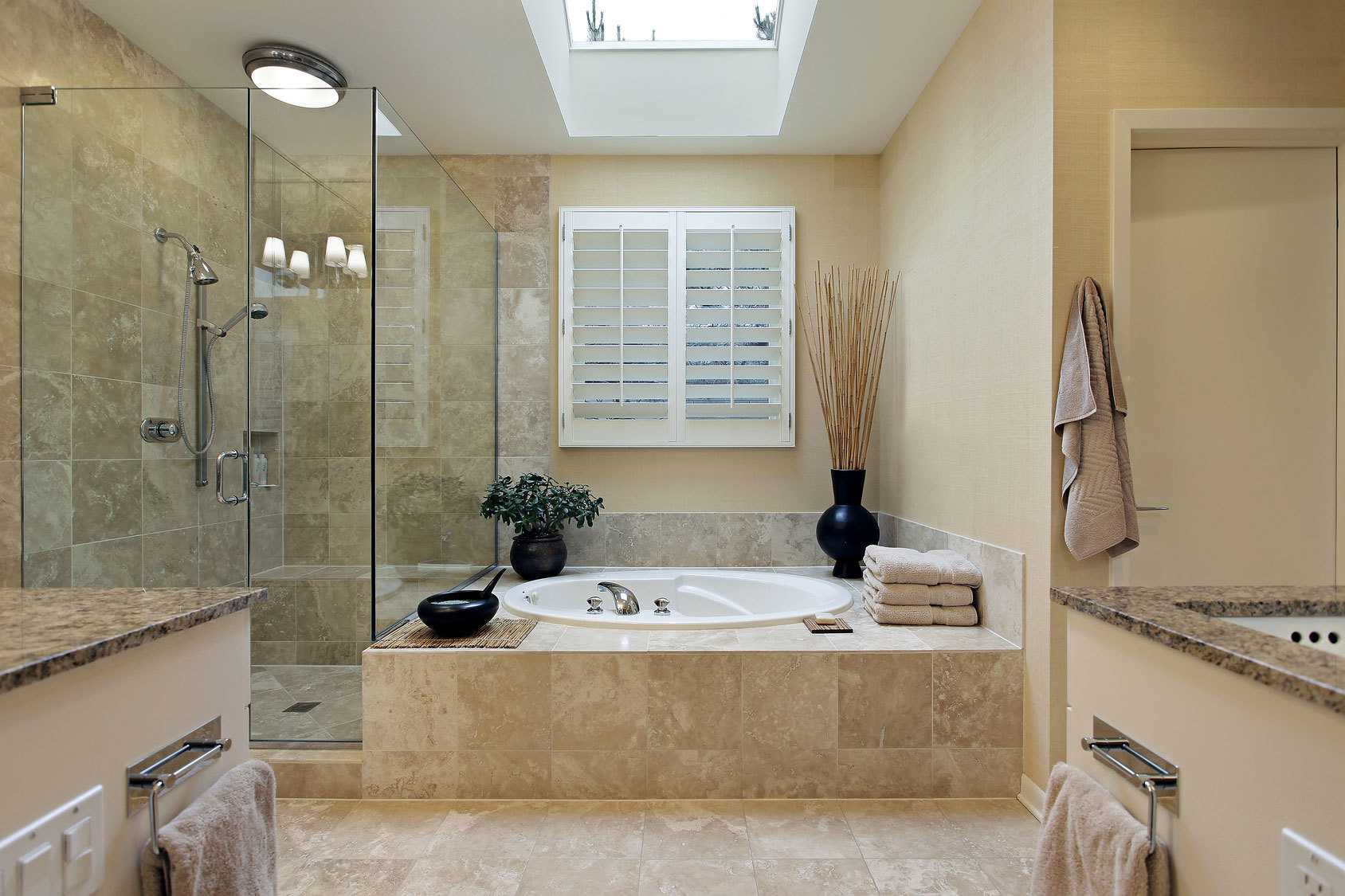

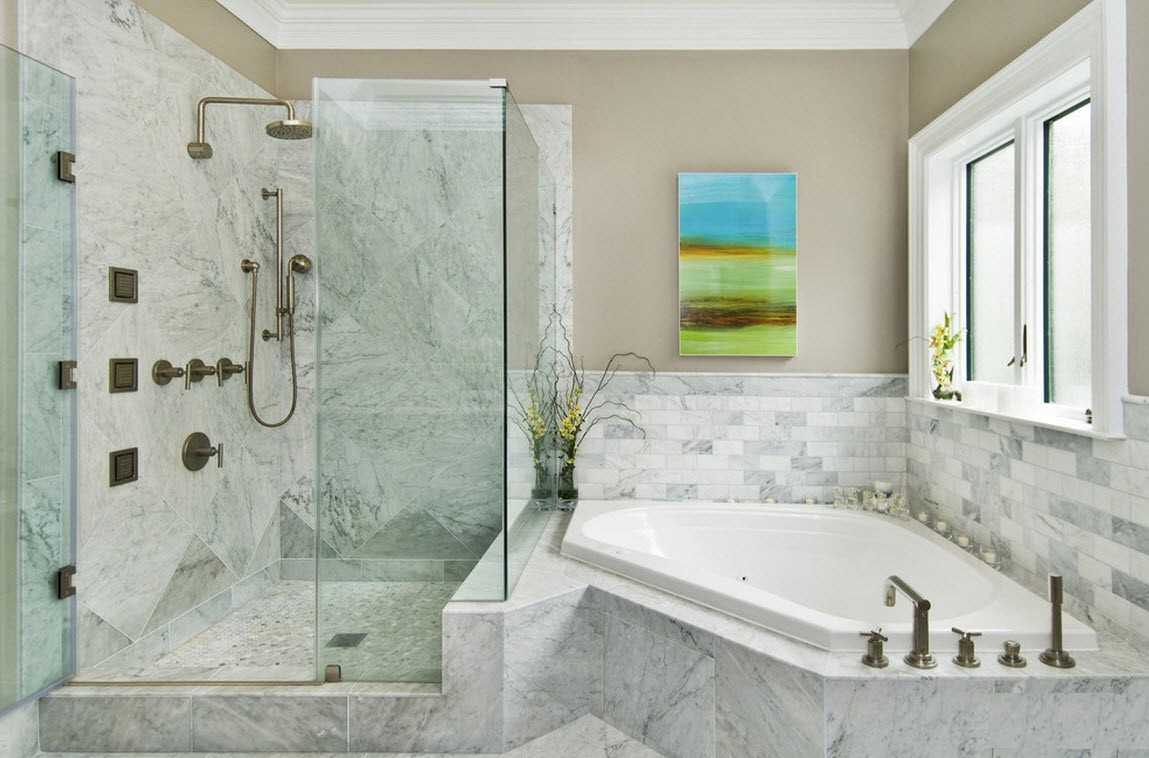

При наличии свободного места в помещении можно установить одновременно и ванну, и душевую кабину.

Особенно актуально это для загородных домов, где наличие двух составляющих закладывается еще на этапе проектирования дома. В этом случае санузел делят на несколько зон перегородками или посредством других интерьерных элементов. В одной, как правило, наибольшей из всех, устанавливают ванну, в другой – душ, в третьей унитаз и биде либо их совмещенный вариант.

Дизайнеры предлагают несколько интерьерных решений при оформлении просторной ванной комнаты.

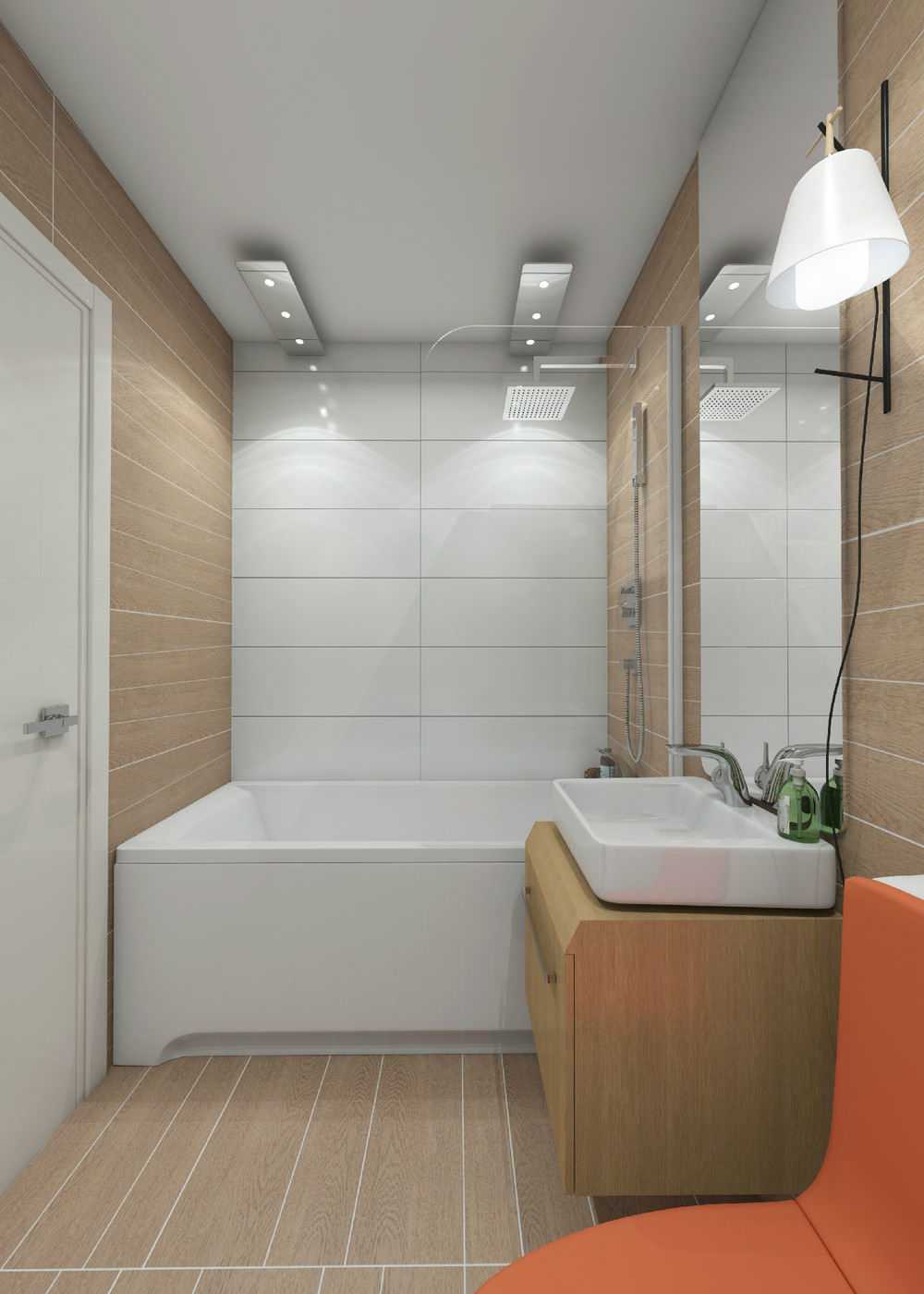

Если ванная длинная и узкая. Вдоль одной из стен лучше расположить купель и душевую кабину, причем последняя окажется как раз в углу, на противоположной стене крепятся умывальник и унитаз. Если ширина помещения позволяет установить ванну вдоль торцевой стены, то освобождается больше места для других деталей. В этом случае можно расположить не только душевую кабину, но и стиральную машину, корзину для белья.
При наличии квадратного санузла. Маленький квадрат оставляет немного возможностей, в основном детали располагают по углам. В случае больших площадей расположение ванны и душевой кабины зависит от дизайнерского проекта, здесь диапазон вариантов неограничен.
В случае эркера. Архитектурная особенность разрешает дизайнерам пофантазировать. В большинстве случаев в эркере располагают ванну как место для релаксации. Для установки душевой кабины можно использовать любой угол.

В малогабаритных квартирах владельцы вынуждены делать выбор между ванной и душевой кабиной, поскольку монтаж обоих изделий невозможен. Однако производители сантехники предлагают такое разнообразие устройств, что проблема остается только в выборе дизайна.

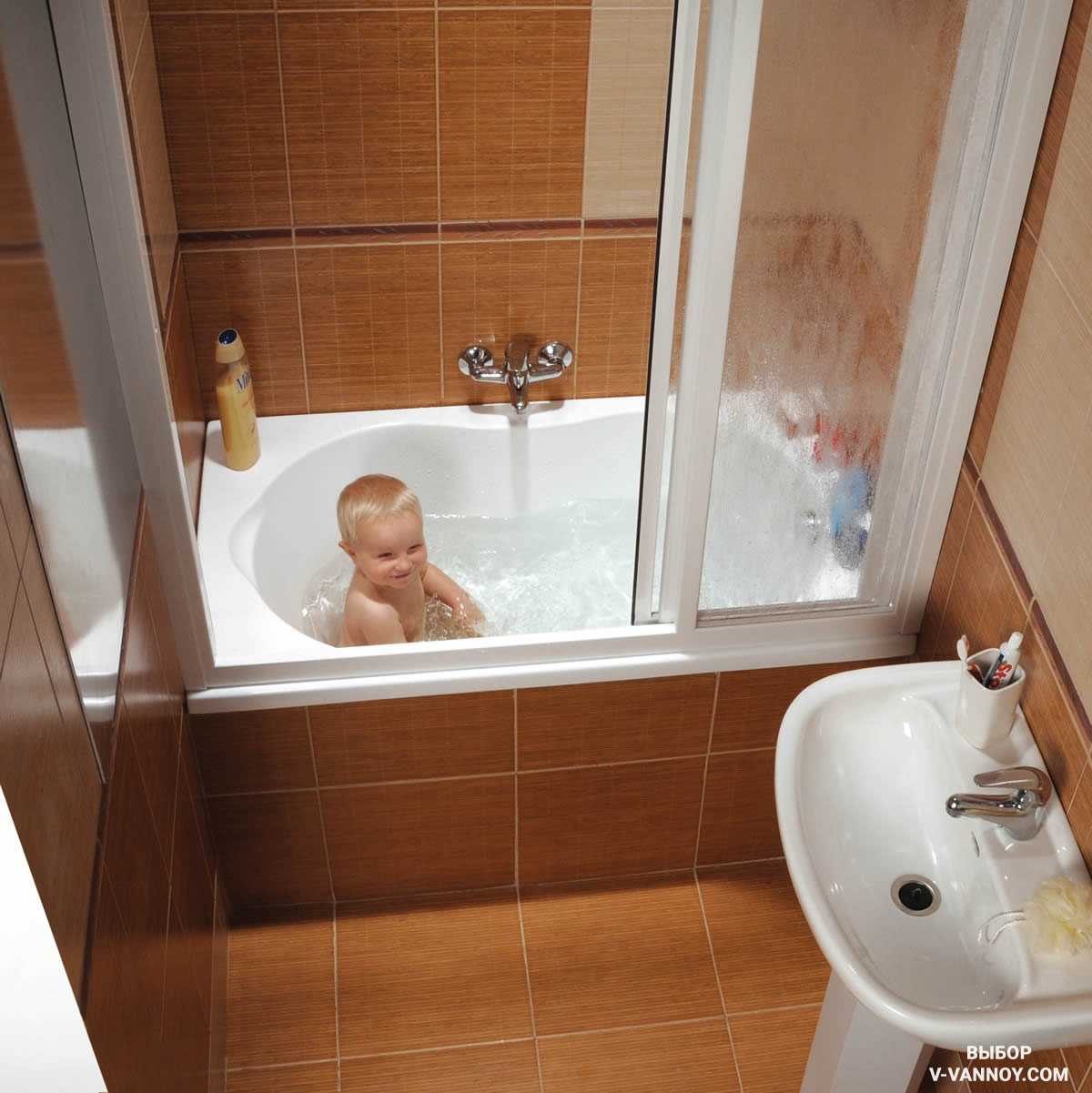

Если в семье есть маленькие дети, либо кто-то из хозяев любит принимать ванны, то лучше рассмотреть комбинированный вариант. Душевая гарнитура монтируется на потолке или на стене с помощью кронштейнов, ванна выполняет функции поддона. Вместо панелей, можно использовать более экономную конструкцию: лейки-люстры. Они имеют большой диаметр и крепятся на потолке. В качестве ширмы можно использовать занавеску либо специальный экран. Специалисты рекомендуют использовать трехсекционные шторки в качестве защиты от брызг, после использования они убираются в сторону.

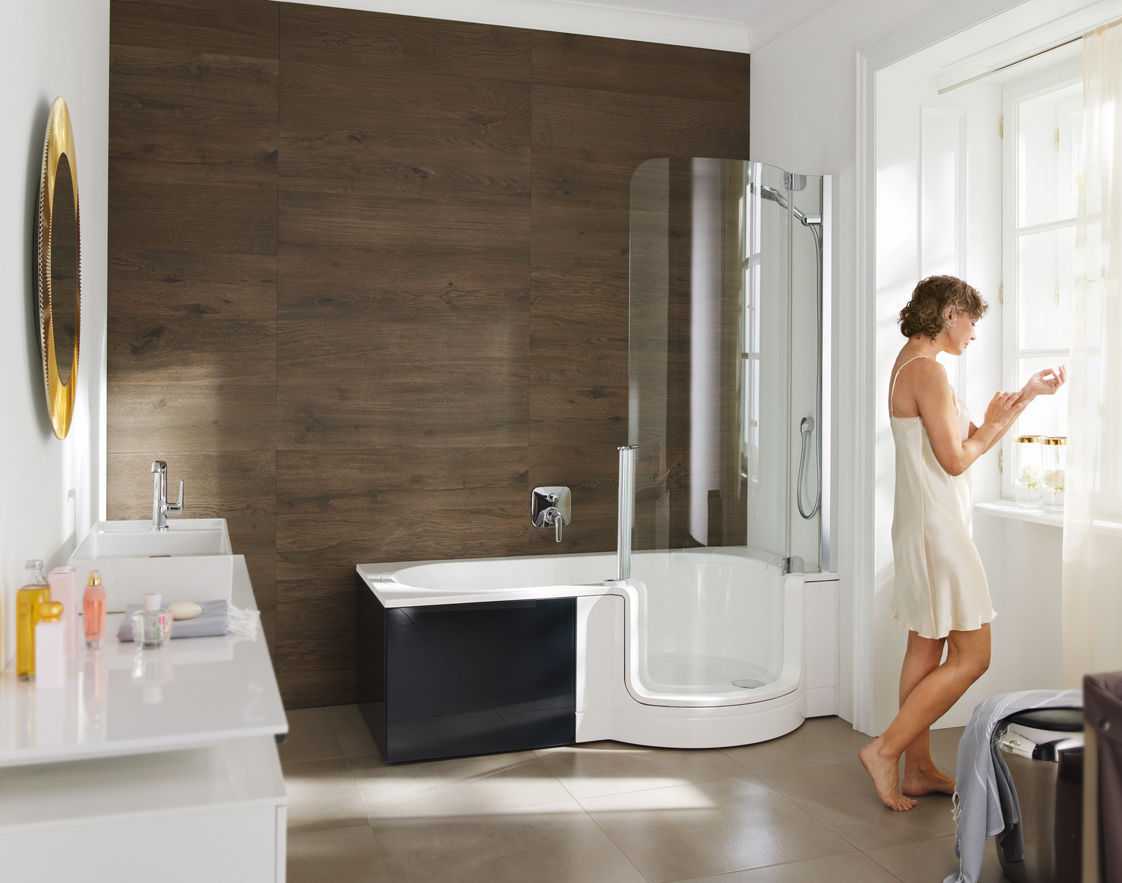

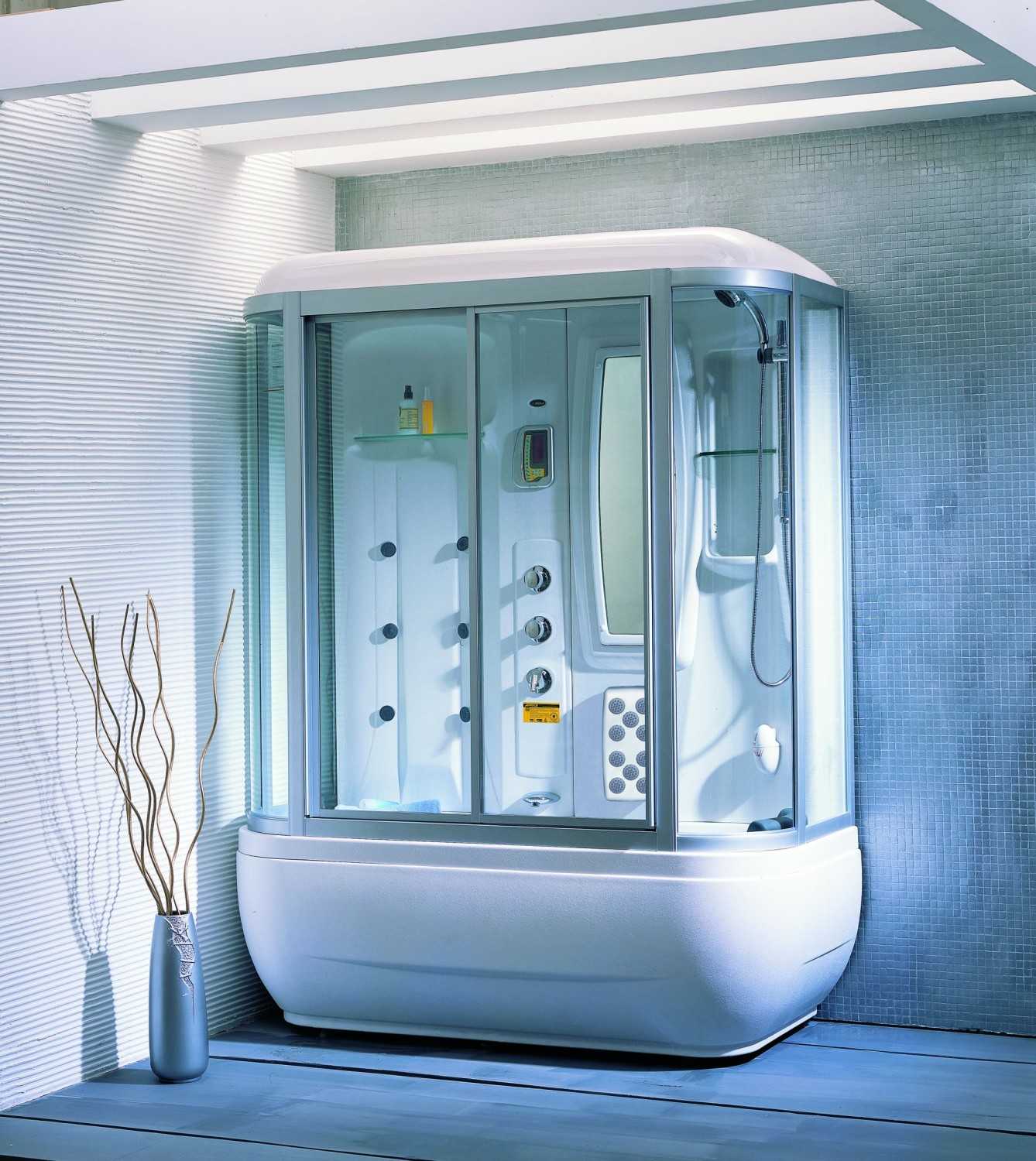

Производители предлагают также душевые кабины с высоким поддоном, которые позволяют набирать в них воду. Они не являются полноценной ванной, но для купания детей или животных вполне подойдут.

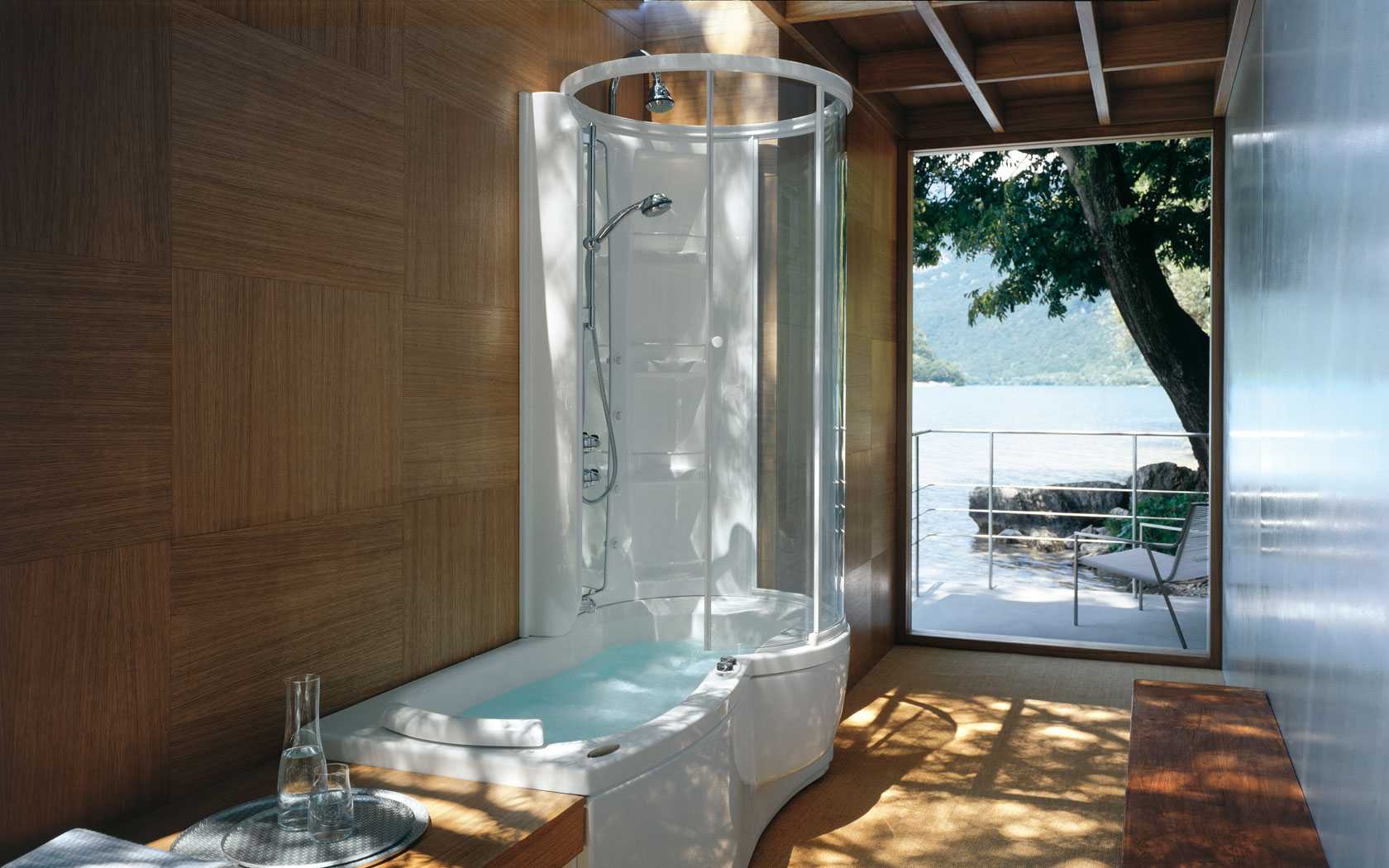

Одним из вариантов совместного использования является использование «сидячей» ванны. Она занимает мало места, особенно это касается угловых моделей. Поэтому рядом с ней вполне уместится небольшая душевая.

Акриловые ванны в силу физических свойств материала выпускаются самых разных конфигураций. Это дает возможность подобрать модификацию для конкретного помещения.

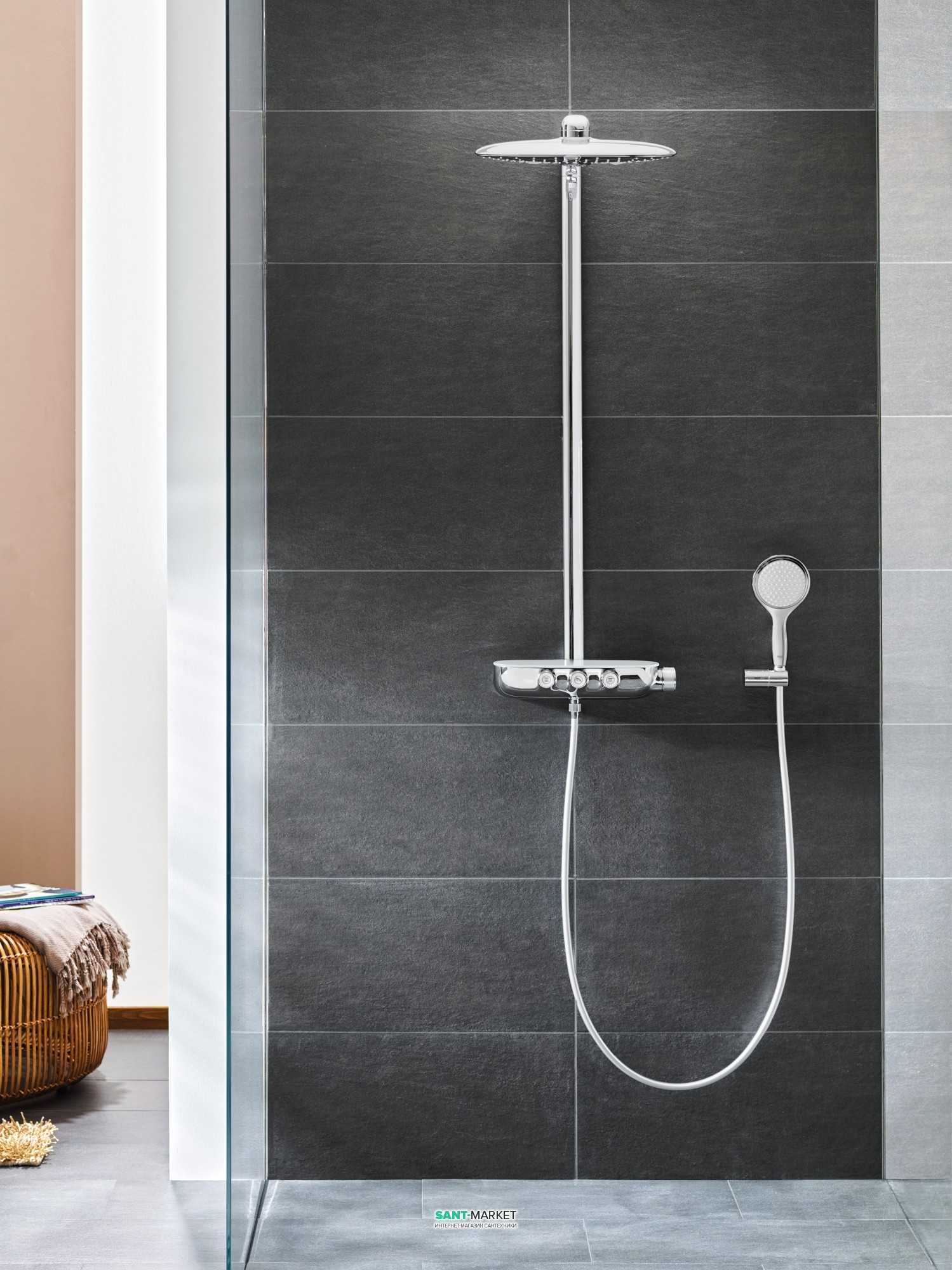

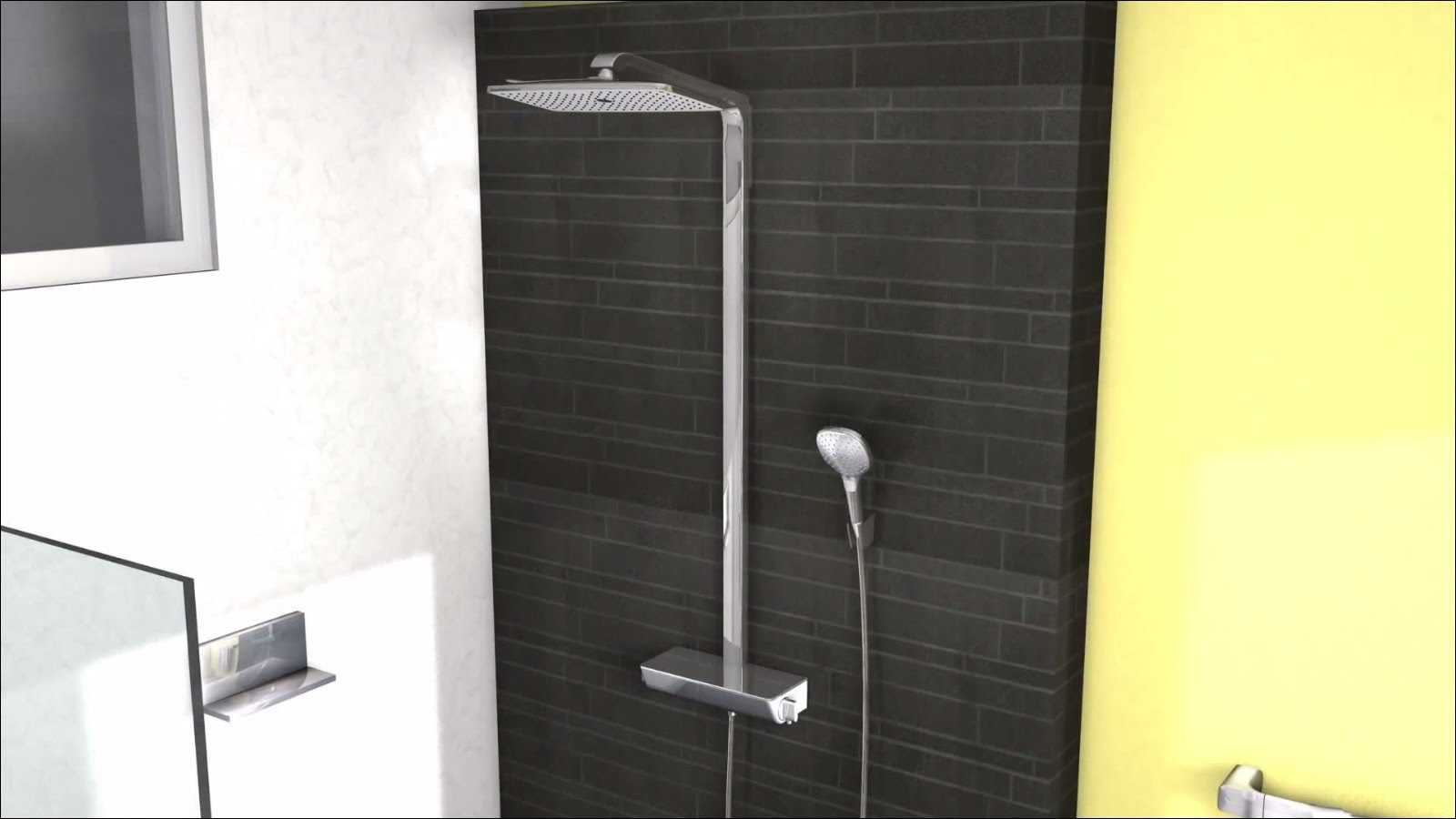

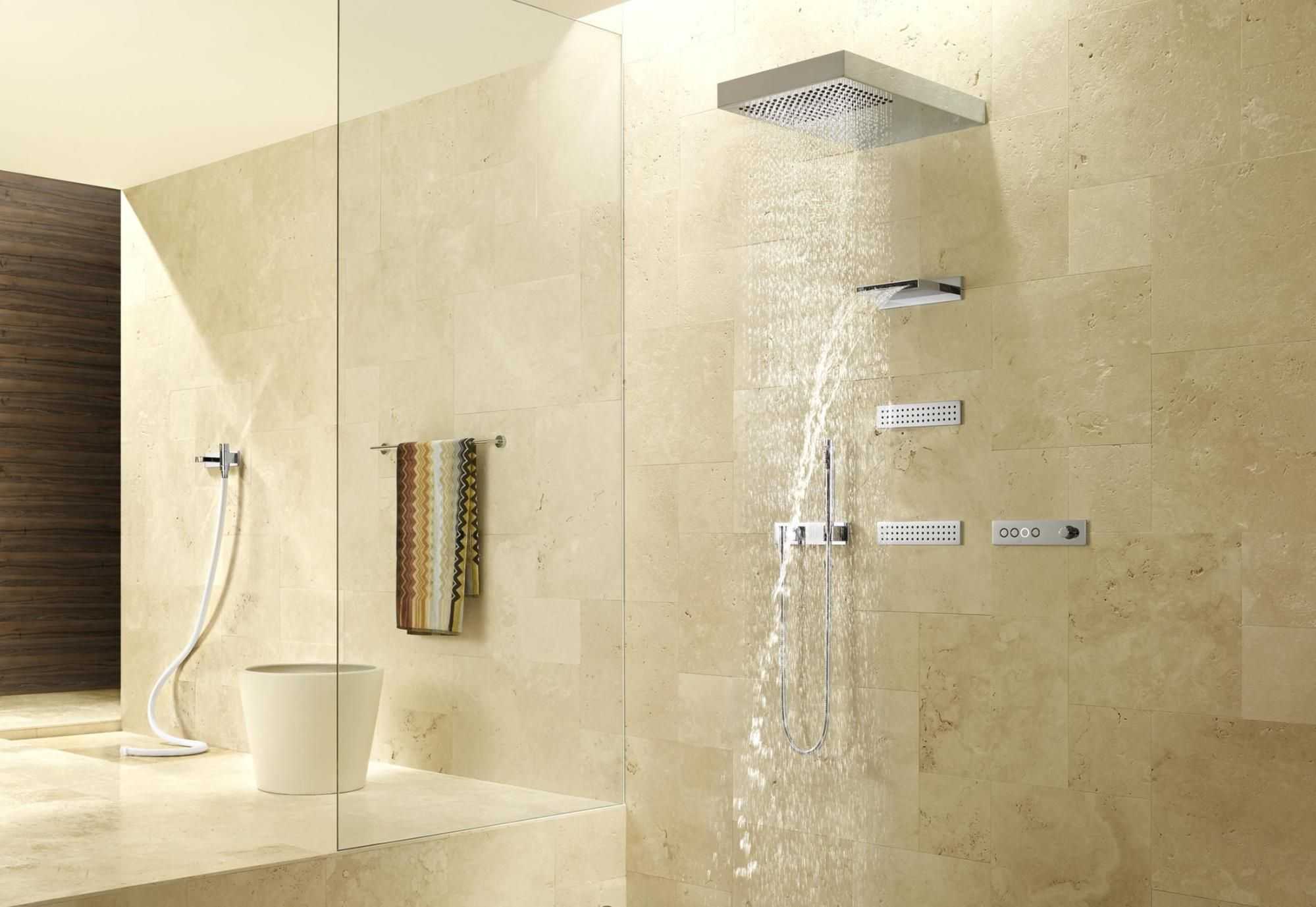

Если наличие кабинки не принципиально, нужен только душ, то можно ограничиться грамотно проведенным ремонтом, чтобы обеспечить гидроизоляцию пола и его уклон к сливному отверстию. В этом случае понадобится только сама душевая стойка. В качестве ширмы можно использовать самый простой вариант в виде занавески либо более дорогой с установкой распашных дверей.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

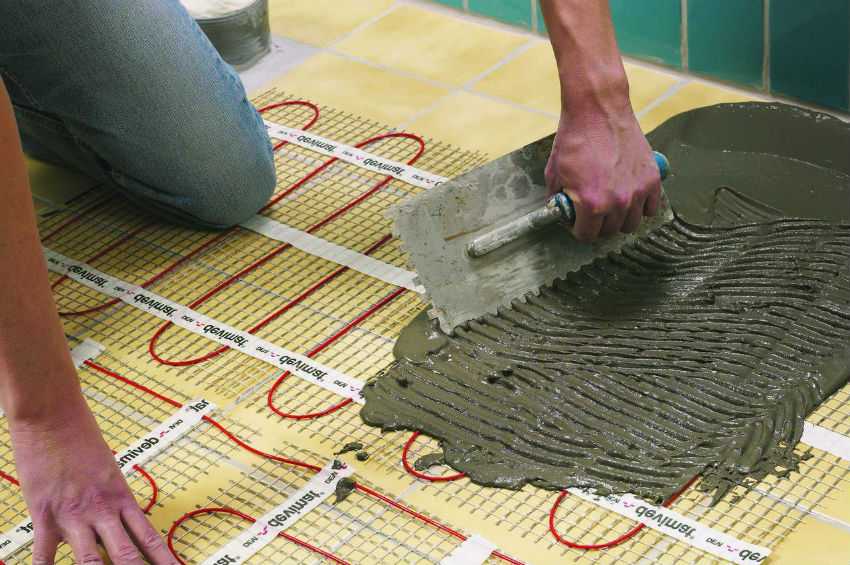

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Подготовка основания

Этапы подготовки основания:

Во-первых необходимо разобрать старое покрытие. Под ним может находиться бетон, земля, шлак или доски. Все элементы следует убрать.

С помощью уровня необходимо найти и отметить на всех стенах линию уровня. Впоследствии по ней будет выравниваться основание.

Необходимо засыпать песчаную подушку. Она должна составлять примерно 10 см. После засыпки ее уплотняют.

Сверху песчаную подушку застилают слоем гидроизоляционного материала. Полиэтилен является самым дешевым его вариантом.

Необходимо расставить маячки, которые должны быть выровнены по уровню.

После этого приступают к заливке стяжки. Ее необходимо выровнять вдоль установленных маяков.

После того как схватится стяжка, следует достать маячки, а получившиеся отверстия заделать. Швы необходимо затереть, а пол оставить пока раствор полностью не застынет.

Шаги установки нагревательного мата

Нагревательный мат — это кабель на капроновой сетке. У сетки липкая основа, с её помощью маты клеят на подготовленное для монтажа основание.

Перед монтажом и подключением электрических элементов занимаются выполнением подготовительных работ. Подготовка включает штробление стен под силовой кабель питания. Он будет проходить от щитка в распредкоробку с терморегулятором.
Если система монтируется в помещении с повышенной влажностью, например, в туалете или в ванной, терморегулятор устанавливают в соседней комнате, чтобы его не касались влага и сырость. Регулятор устанавливают на высоте 30 см от основания.
Стену штробят вниз по направлению от распредкоробки, сверлят дыру в ванную. Через это отверстие пройдёт холодный конец нагревательного элемента и датчик температуры, чтобы подключить их к терморегулятору.
При использовании песчаной стяжки монтаж нагревательного мата производят через трое суток после того, как она схватится. Маркером/карандашом размечают зоны отсутствия мата — места установки унитаза, ванны, стиральной машины и др.
Нагревательные маты не укладываются ближе 5 см к стенам и ближе 20 см к трубам отопления. Монтаж начинается с их раскладки по поверхности в том месте, где кабель выходит к термостату. Отмеченные маркером зоны обходятся.
Расправляя рулон, концевой отрезок прячут внутрь, чтобы он не перекрутился и не задел различные предметы. Секцию на месте поворота мата разрезают, не затрагивая кабель. Его просто освобождают из сетки и приклеивают на повороте к полу алюминиевым скотчем. Такой скотч закрепляет кабель, способствует распределению тепла на данном участке основания.

Проведение электрического тёплого пола — универсальное средство обогрева. Тепло равномерно распределяется по поверхности, что служит залогом комфортной температуры во всём помещении.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Особенности монтажа водяного пола

Как сделать водяной теплый пол в ванной – вариант для частного дома: интеграция пола в общий отопительный контур.

Установить коллекторный шкаф (на небольшой высоте) или выполнить нишу, в которую будет устанавливаться коллекторная гребенка. Для теплого пола требуется свой коллектор, независимый от радиаторов.
Установить гребенку, подключить к ней подающую и обратную трубы от котла. В местах соединений установить запорные вентили.
Снять напольное покрытие, демонтировать старую стяжку.
Выровнять основание цементным раствором, заделать трещины и впадины.
Застелить пол гидроизоляционной пленкой с заходом на стены.
Приклеить на стыках пола со стенами демпферную ленту. Ее край должен быть чуть выше будущей стяжки (от чего зависит толщина стяжки для водяного теплого пола ).
Залить черновую стяжку. От нее до будущего финишного покрытия должно оставаться около семи сантиметров.
Просушить стяжку в течение трех дней, регулярно смачивая водой.
Уложить теплоизолятор: фольгированный пенофол, ППС, пенополиуретан.
Если утеплитель не фольгированный, застелить его фольгированной пленкой. Стыки полос проклеить металлизированным скотчем.
Уложить арматурную сетку.
Уложить трубы в соответствии со схемой. Крепить к сетке пластиковыми хомутами. Шаг между витками – 15-25 сантиметров.
Подсоединить подающую трубу и обратку к патрубкам коллектора через запорные вентили.
Включить воду, оттестировать систему на протечки.
Остудить пол, залить чистовую стяжку. Общая высота вместе с трубами – до 7 см.
Подсушить стяжку (около суток), уложить плитку (как сделать теплые водяные полы под плитку своими руками).
Систему можно включать, когда стяжка полностью схватится (примерно через месяц).

Как правильно сделать теплый пол в ванной от горячей воды? Пирог пола – как описано выше. Особенность этого способа подключения – подсоединение подающей и обратной труб непосредственно к горячему стояку.
Это вносит некоторые коррективы в стандартный монтаж:

Металлический стояк горячей воды нужно заменить на пластиковый.
Рекомендуется укладывать пол трубой увеличенного диаметра (металлопластик 2 см) вместо чаще всего используемого сечения 1,6. Иначе при маленьком напоре система будет работать медленно и неэффективно.
Лучше использовать короткую трубу, до 20 м. Шаг укладки – 15 см.
Толщину чистовой стяжки рекомендуется сократить до 5 см максимум.
Слой теплоизоляции желательно сделать толстый: если ППС, то не меньше полутора сантиметров при плотности 35 килограммов на куб.
Трубы к стояку подсоединяются через шаровые краны, регулировочные и балансировочные (о трубах для теплого водяного пола).

Распространенные ошибки при монтаже и подключении

Для укладки теплых полов в ванной нужно все делать в согласии с инструкцией производителя. Судя по отзывам потребителей и отчетам бригад, которым приходится переделывать и ремонтировать системы отопления, основными нарушениями при монтаже являются:

Отсутствие гидроизоляции ванной комнаты с водным подогревом полов. Во время проведения монтажных работ пренебрегают предотвращение появление протечек. Гидроизоляция является слоем, препятствующим попаданию влаги к соседям в случае прорыва водяного контура. Необходима и гидроизоляция пола перед укладкой системы напольного водяного обогрева ванной комнаты в теплый пол в полипропилен.
Отсутствие плана работы и схемы укладки. Предварительные расчеты помогают выполнить монтаж быстро и качественно, избежать перерасхода материала.
Выполнение монтажных работ без получения разрешения. После укладки получить согласование намного проблематичней.
Заливка стяжки обычным цементным раствором. Технология выполнения установки водяных нагреваемых полов в ванной комнате частного дома или квартиры, требует использования клеевых составов с добавлением пластификаторов и присадок. Без добавок цемент со временем начинает крошиться, трескается и приходит в негодность.

Устройство водяного пола под плитку

Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:

Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
Теплоизоляция — рекомендован плотный пенополистирол.
Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.

Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
Основание — по технологии, требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
Финишное покрытие — плитка.

Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.

К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».

Монтаж электрической системы отопления

После установки современной акриловой ванны хочется обустроить уют в помещении. Это проще всего сделать с помощью электрического обогрева.

Организовать подогрев в доме можно с помощью трех типов электрических теплых полов:

Кабельный. Основа конструкции – нагревательные провода. Они могут быть одножильными или двухжильными. Для организации такого вида обогрева потребуется стяжка. Лучше всего монтировать до установки акриловой ванны.

Но в силу требований СНиП, которые гласят о том, что электрические системы отопления в доме нельзя прокладывать под тяжелыми и сантехническими приборами, позволяется установка после. Заливка должна иметь толщину 30-70 мм.

Термоматы. Это отдельные комплектующие разной длины. Питание системы происходит за счет «монтажных» окончаний. Монтаж проводится непосредственно на стяжку. После этого наносится клейкая масса для установки керамической плитки.

Особенность матов в том, что они укладываются непосредственно в слой клея, а потому не повышают уровень ванной, туалета или другой комнаты.

Пленочный обогреватель. В отличие от прочих теплых полов более равномерно излучает инфракрасные лучи.

Конструктивно он представляет собой нагревательные элементы, заламинированные с двух сторон. Это позволяет избежать пробоя, гарантирует максимальную водонепроницаемость.

Полная герметичность – не единственный плюс системы. Установка на любой тип поверхности, сравнительная дешевизна эксплуатации, быстрый нагрев и демонтаж – все это преимущества инфракрасного отопления в ванной или туалете.

Приступать к установке системы «теплый пол» в ванной стоит с установки терморегулятора. Для этого нужно пробить штробу в стене, где планируется поместить устройство. В это же время нужно установить датчик температуры в пол.

После этого подготавливается поверхность пола комнаты: убирается мусор, куски штукатурки, строительная пыль. Рекомендуется выровнять плоскость перед установкой обогрева.

Следующий этап – укладка тепловой изоляции в доме. Если этого не сделать, то большая часть тепловой энергии уйдет в никуда. Чаще всего применяется пенополистирол или пенопласт. Может использоваться пенополиэтилен с фольгированным покрытием.

Монтаж кабеля проводится зигзагообразно. Если же используются маты, то они крепятся друг к другу с помощью монтажной ленты для обеспечения целостности конструкции. После этого проводится проверка системы на нормальную работоспособность.

Когда подогрев протестирован, следует перейти к выполнению финишной отделки. Можно использовать керамическую плитку или камень. Если в ванной укладывается матовый подогрев или кабельный теплый пол, то стоит позаботиться о гидроизоляции.

В случае с использованием инфракрасной пленки защиту от влаги можно не применять.
