Простейшая вентиляция в квартире и её модернизация

Как самому сделать приточную вентиляцию в квартире: особенности монтажа своими руками

Рубрики :Статьи

Вся проблема квартир в старых многоэтажных домах заключается в плохой вентиляции – сечение воздухоотводящих каналов, мягко говоря, не рассчитано на современные условия эксплуатации. В частности, на присутствие в квартирах герметичных пластиковых окон. Говоря по-простому, существующая вентиляция не справляется в полном объеме с возложенными на нее обязанностями – отсутствует приток свежего воздуха. Отсюда и запотевание металлопластиковых окон, и грибок в ванной комнате, и слой жира на стенах кухни. Решить эту проблему можно двумя способами – частое и регулярное проветривание или же изготовление приточной вентиляции, что является наиболее оптимальным решением. О ней, а вернее о том, как самому сделать приточную вентиляцию в квартире, и пойдет разговор в данной статье, в которой мы подробно разберемся с ее устройством, монтажом и необходимыми для него материалами.

Правильная вентиляция в квартире фото

Особенности естественной вентиляции современного жилья

На практике естественный воздухообмен внутри современного городского жилья малоэффективен по причинам:

• старые вытяжные шахты засорены накопившейся пылью, мусором, что значительно ухудшает отток отработанного воздушного потока из комнат;
• нарушены правила установки кухонных вытяжных систем у соседей, что мешает отведению несвежего воздуха;
• современные пластиковые окна, металлические двери надежно защищают внутреннее пространство жилых помещений не только от потерь тепла, но и от естественного притока свежего воздуха.

Герметичность пластиковых окон, металлических дверей меняют схему перетекания воздушных масс внутри квартирного пространства, образуется новый баланс воздушных потоков с отрицательным давлением. Вентиляционная шахта большей воздухопроводимости (обычно кухонная) опрокидывает тягу меньшей шахты санузла. Это приводит к проникновению оттуда холодной воздушной массы зимой. Особенно заметно при ветреной погоде, когда под воздействием ветра тяга усиливается и внутрь помещения санузла проникает прохладный поток.

Кроме того, посторонние запахи часто попадают не по вентиляционной шахте. Они проникают сквозь неплотности мест установки газовых/отопительных труб.

Дороги воздушных масс

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

Устройство вытяжной вентиляции в квартире своими руками

Достаточный приток свежего воздуха и при этом малое выведение отработанного свидетельствует о том, что естественная вытяжная вентиляция в квартире работает слабо. Рекомендуется самостоятельно ее усилить. Для этого вместо решеток вентканалов кухни, санузла монтируются вентиляторы.

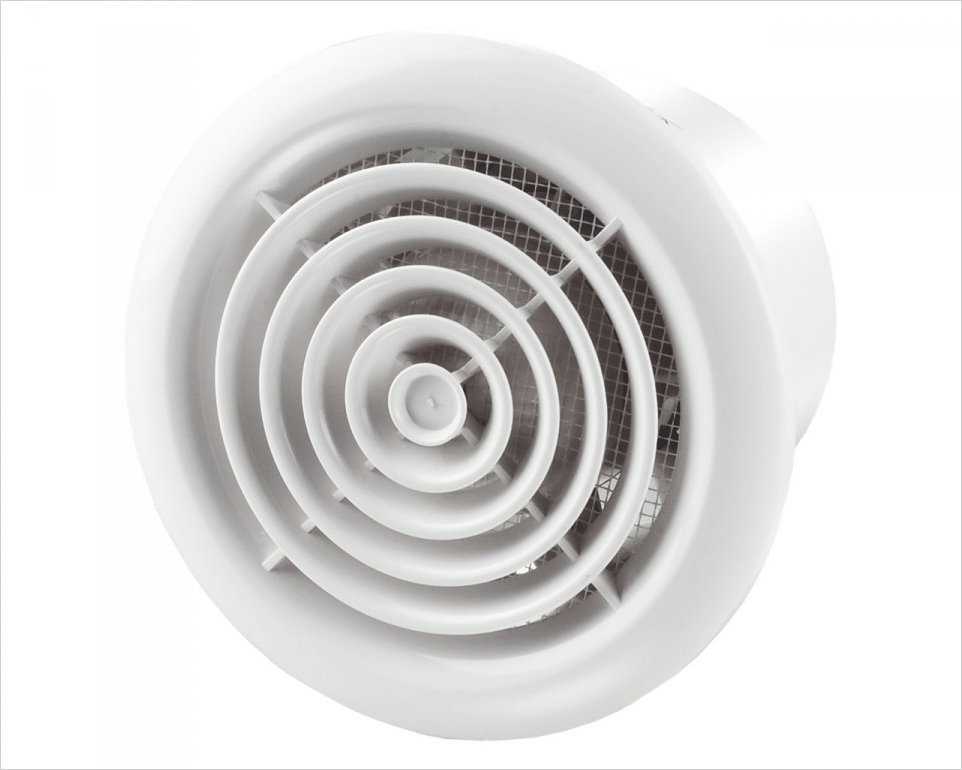

Вытяжной вентилятор

Вентиляторы усиливают отведение несвежего воздуха через вентшахту, обеспечивая полноценную воздушную конвекцию внутреннего жилого пространства. При этом необходимо учитывать, что механическая вытяжка устанавливается только при наличии хорошей приточки. Иначе вентиляторы санузла и кухни будут поочередно опрокидывать тягу вентканалов, нагнетая отработанный несвежий воздух из шахты. Образуется беспорядочный поток несвежего воздуха внутрь помещения. При одновременной работе вентиляторов приточного потока нет, поэтому могут поступать запахи из соседних квартир.

Когда организуется приточно вытяжная вентиляция, особенно в квартиресвоими руками, можно использовать вентиляторы с датчиками уровня влажности, предустановленными таймерами, обратным клапаном для предотвращения поступления воздуха из вентиляционного канала обратно внутрь жилых помещений.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы. Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения. Можно найти множество предложений, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален. Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют. В зависимости от места их расположения монтаж происходит следующим образом:

• Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
• Над шкафами элементы крепят с помощью любых держателей и саморезов.
• К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции. Для этих целей не надо использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Причины нарушений работоспособности вентсистемы

Вентиляция перестает работать в следующих случаях:

1. После неправильной установки металлопластиковых окон.
2. В результате нарушения баланса, вызванного сторонним вмешательством в систему.
3. По причине ошибок, допущенных архитекторами.

Наблюдаются подобные проблемы не только зимой, но и летом. Если нарушение воздухообмена спровоцировано заменой окон, необходимо чаще проветривать помещение. В деревянных окнах есть небольшие щели, через которые и осуществляется вентиляция, а пластиковые закрываются плотно, поэтому циркуляция воздуха и прекращается.

В некоторых современных стеклопакетах предусмотрена функция микропроветривания. Также можно установить вентиляционный клапан на окно.

Вентиляционные шахты в многоэтажных домах старой постройки, как правило, обложены кирпичом. Пыль и влага вызывают ветшание материала, в результате начинаются обрушения. Застревание крупных деталей перекрывает поток свежего воздуха. Насекомые, птицы и фрагменты строительного мусора могут попадать в воздуховоды во время ремонта на последних этажах.

Но самостоятельно выполнять прочиску всех вентканалов в многоквартирном доме запрещено. Этим должны заниматься специальные службы. Собственными силами можно навести порядок только в ветке, примыкающей к общему каналу.

Прежде чем снять решетку необходимо убрать из-под нее все лишнее. В противном случае на мебель и предметы интерьера может посыпаться большое количество накопленной грязи, пыли

При регулярной прочистке каналов, близкое пространство можно продувать пылесосом. Желательно использовать устройство с возможностью переключения направления нагнетания воздуха и оснащенное компрессором

Нарушение баланса воздухообмена может возникнуть и по вине соседей, если они подключат мощную вытяжную систему. Решить этот вопрос удается только с помощью установки подобного оборудования.

Повлиять на естественную вентиляцию в многоквартирном доме может и жара. Циркуляция воздуха прекращается, если температура воздуха на улице и в помещении выравнивается. Летом, скорее всего, понадобятся дополнительные способы вентиляции.

Без помощи мастера не обойтись, если при проектировании и строительстве здания были допущены ошибки. В таком случае устанавливают дополнительное вытяжное оборудование.

Варианты очистки вентиляции в квартире

После уточнения причины плохой работы системы рассмотрим как почистить вентиляцию в квартире.

С другой стороны, никто не помещает очистить свой участок вентиляционных каналов до места соединения с общим стояком. Рассмотрим несколько способов:

1. Удаление грязи, пыли, копоти и масла с вентиляционной решётки. Она установлена между вентканалом и внутренним помещением. Грязная решётка – частая причина нарушения циркуляции воздуха. Перед тем, как прочистить решётку пол под ней застилается газетами или плёнкой. Она отворачивается отвёрткой с крестовым наконечником. Решётка крепиться на 4 саморезах. Если перед вами советский вариант чугунной решётки, то с него смахивается пыль. Затем он моется в тазе с водой. Для мытья лучше использовать мыльный раствор. Подойдет шампунь или стиральный порошок. Современная решётка состоит из пластикового каркаса и защитной сетки. Она промывается под струёй теплой воды и протирается насухо тряпкой. После мытья пластиковая сетка часто отходит от решётки. Ремонтируется с помощью универсального клея. Затем решётка крепиться обратно. Многие сталкиваются с зазором между решеткой и стеной. Это легкий путь для тараканов и других насекомых. Чтобы этого избежать, перед креплением на стену, по краю решетки наносится силиконовый герметик. Он закроет все щели.
2. Прочистка вентиляции в многоквартирных домах. Есть несколько вариантов строение каналов. Рассмотрим два: 2.1 Вентиляционный канал из кирпича или оцинкованного листа (вариант кирпичного многоквартирного дома старой и новой постройки). На стенках каменных вентканалов скапливается грязь и жир.

   Как скапливается паутина и грязь в вентканале

   Если загрязнение слабое, то достаточно пропылесосить. Такая очистка не избавит от многолетних спрессованных скоплений жира и грязи. Для более глубокой очистки должен быть ёрш. Его можно изготовить своими руками. Понадобиться кусок проволоки длинной 60 – 70 см и металлическая щетка для мытья посуды. Она закрепляется на конце прутка. Затем с помощью этого приспособления можно начать прочищать вентканал. Лучше чистить «на себя», чтобы мусор не проваливался в основную шахту, а падал в комнату. Очистка оцинкованных вентиляционных труб производиться с помощью чистящего средства для мытья посуды. Используется ёрш из мягкой губки. 2.2 Вентиляционный канал блочного типа панельных домов. Очистка вентиляции в квартире панельного дома имеет свои особенности. Она состоит из железобетонных блоков, поставленных друг на друга. Каждый вертикальный ряд блоков представляет собой главную вентиляционную шахту. Сначала очищается вентиляционная решетка. Способ такой же, как описано выше. Если ситуация не улучшилась, то очистить самостоятельно не получится. Придётся вызывать специалистов. В некоторых случаях, проблемы с вентиляцией в многоэтажном доме панельного типа связанны с ошибками во время строительства. Может быть раскрыто «глухое» вентиляционное отверстие. Тогда следует обратиться к профессиональным строителям, иначе можно разломать половину стены, а нужного элемента не найти.

Клапаны притока

Приточные клапаны навсегда помогут решить проблему недостатка свежего воздуха. Их можно установить в любой комнате.

Приточные клапаны по способу установки делят на два типа:

• устанавливаются в стену (стенные);
• устанавливаются в пластиковые окна (оконные).

Стенные клапаны имеют форму трубы. Они монтируются в стену, соединяя пространство комнаты с улицей. Оконные клапаны заранее предусматриваются при установке пластиковых окон.

Оконные клапаны самостоятельно установить нельзя, такую работу делают только специалисты. Стенной клапан легко можно вмонтировать в стену своими руками. Производительность стенного оборудования гораздо больше. В оконный клапан нельзя установить фильтр.

Приточные клапаны обеспечивают постоянный и равномерный приток воздуха. Некоторые приборы содержат фильтр и подогревательный элемент. Клапаны не пропускают шум с улицы.

Руководство для правильного обустройства вентсистемы

Приточный вентиляционный клапан

Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:

• из приточного канала;
• из вытяжного вентилятора.

Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.

Как монтировать приточный вентиляционный клапан

Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.

Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.

Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.

В каком порядке обустраивают приточный клапан

Монтаж приточного клапана

Этап первый. В стене бурится отверстие примерно 60-70 см. Следует сверлить таким образом, чтобы отверстие получилось с незначительным уклоном вниз. Иначе в помещение станет проникать наружная влага.

Начиная работать, нужно открыть окно. Если этого не сделать, тогда только что созданное отверстие станет проходом для втягивания пыли.

Этап второй. В готовое отверстие вставляется труба, подходящая по размеру. Внешний конец трубы должен располагаться заподлицо (вровень) с наружной поверхностью стены. Внутри комнаты следует оставить выступ трубы примерно 10 мм.

Этап третий. Между трубой и пробоиной в стене не должно оставаться свободных мест. Зазоры заполняют монтажной пеной.

Этап четвертый. К стене крепится короб, входящий в общую конструкцию комплекса. Фиксируется он дюбелями.

Этап пятый. В коробку вставляется шумопоглощающий материал, что предназначается для данного комплекса.

Этап шестой. Установленный клапан закрывается лицевой крышкой.

Достаточно произвести простой расчет, и тогда станет ясно, сколько воздуха должно поступать в квартиру с определенным числом жильцов.

Монтирование вытяжного вентилятора

Вентиляционная система может функционировать с максимальной эффективностью, если установить в кухне и в санузле современные вентиляционные системы. Сейчас легко подобрать в специализированном магазине именно такое устройство, характеристики которого идеально подходят для заданных условий.

Монтаж вытяжного вентилятора

Определение нужной мощности вытяжного вентилятора

Первое условие – расчет мощности вентилятора для санузла. Объём помещения умножается на цифру 7.

Второе условие – расчет мощности вентилятора для кухни. Объём кухонной комнаты умножается на цифру 10.

Как сделать самостоятельно: пошаговая инструкция

Подготовительные работы, составление схемы

Перед монтажом необходимо проверить работу действующей системы вентиляции

1. Сбор информации, элементарные расчёты. Нужно рассчитать кратность обмена воздуха в доме, ссылаясь на нормативы СНиП. Нарисовать схему перемещения воздушных потоков.
2. Закупка необходимого оборудования, подготовка материалов.
3. Точные расчёты намеченных работ. Нужно сориентироваться, в каком направлении будут располагаться вытяжные трубы, какая вытяжка будет применена. Для этого изучают схему, высчитывают параметры помещения.

Расчёты параметров и деталировка

Рассчитывается сечение воздуховодов, вносятся полученные размеры на схему.
В зависимости от типа и сечения составляется перечень необходимых элементов систем

Внимание
Деталировка – подробный список всего необходимого для правильной установки. В данном случае под этим термином понимают сбор всех компонентов с размерами, производительностью и скоростью.

Высчитывается сопротивление каждого участка системы

Только после этого подбирают вентиляторы. Но и здесь дополнительно учитываются степень шума, возможности его снижения подбором тихих конструкций с малой мощностью.
Рассчитывается стоимость компонентов системы. Иногда система расчётов на этом этапе даёт сбой, так как пожелания не всегда совпадают с финансовыми возможностями.
Новая корректировка для понимания реальных возможностей, сопоставимых с целью.
Вырисовывают чистовой проект с полной деталировкой. При этом нельзя забывать об узлах прохода вентканалов через стены или потолок, про расходные и изоляционные материалы, вентиляционные решётки, диффузоры, крепежи, дополнительные детали, необходимые для завершения целостной работы.

Инструменты и материалы

Измерительные инструменты для работы:

• штангенциркули;
• кронциркули;
• нутромеры.

Совет
Для обеспечения плотности соединительных конструкций применяют силиконовый герметик. Нельзя использовать жидкие гвозди или клей, так как состав материалов, из которого они изготовлены, не позволит произвести разбор конструкции.

Переходы движения свежего воздуха

Для правильного функционирования системы вентиляции в квартире, необходимо соблюдение всех требований по её обустройству. Перед тем как сделать вентиляцию в квартире, необходимо позаботиться о переходах движения воздуха.

Под переходами для движения свежего воздуха в квартире понимаются межкомнатные двери, которые в открытом положении не создают помех для его движения. В закрытом положении для нормального функционирования приточной системы, в дверях необходимо предусмотреть отверстия между полом и межкомнатной дверью. Либо, установить решётку в дверное полотно.

Негерметичные входные двери оказывают существенное влияние на работу квартирной системы вентиляции, что приводит к попаданию посторонних запахов в помещение от соседей.

Для того чтобы не нарушать шумоизоляцию комнат, щели под межкомнатными дверями можно делать небольшими, а вот зазор под дверью в ванную комнату, желательно сделать побольше.

Приборы для принудительной вентиляции в квартире

Принудительная вентиляция комнаты осуществляется специальными приборами. Механическая вентиляция нужна, если естественная система воздухообмена со своими функциями не справляется.

Механическую вентиляцию обеспечивают:

• вентиляторы (вытяжные и приточные);
• кухонные вытяжки;
• клапаны притока воздуха.

Многие ошибочно относят к вентиляционным приборам кондиционеры. Кондиционер изменяет температуру воздуха, очищает его, но он не обеспечивает приток воздуха. Сегодня есть кондиционеры с приточной трубой: только их можно назвать вентиляционным элементом.

Следует помнить: кондиционер не относится к вентиляционным приборам!

Вентиляторы и вытяжки подключаются к общему вентиляционному каналу. Клапаны монтируются в стену или окно.

Работа приборов принудительной вентиляции сопряжена с затратами электроэнергии. Делать ее непрерывной невыгодно. Современные приборы можно включать или выключать в зависимости от потребностей. Можно сделать так, чтоб агрегат включался, когда в комнате зажигается свет.
