Вентиляция подвала

Экономия на отоплении, создание комфортного микроклимата

При обустройстве цокольного этажа под кабинет или домашнюю мастерскую полностью утепляют пол и стены. Это проще устройства дополнительной внешней изоляции, связанного с проведением земляных работ вокруг дома. Кроме того, для внутреннего утепления подвального помещения используют тонкие и легкие полиуретановые панели с облицовкой из гипсокартона или силиката кальция. Но для финишной отделки нужны такие же экологичные материалы: глиняная, известковая или силикатная штукатурка и соответствующие краски.

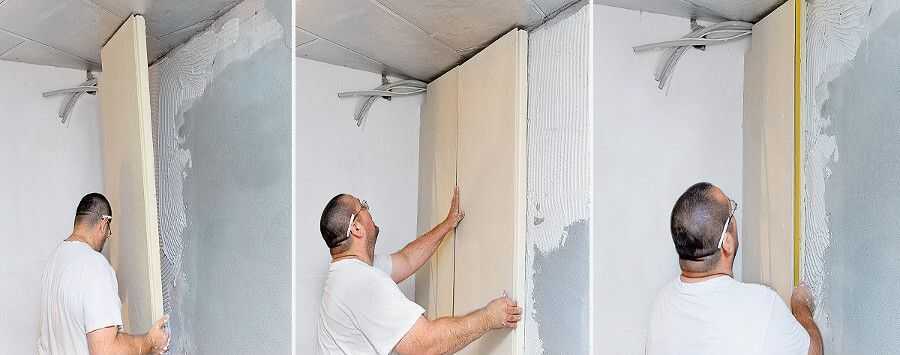

Изоляционную панель при необходимости подрезают под размер, устанавливают вертикально и прижимают к клеевому слою. Снова наносят клей и следующий элемент надвигают на гребень и прижимают.

За счет комбинированной конструкции полиуретановых панелей, включающей пароизоляционный слой, монтаж теплоизоляции упрощается, а расходы на ее приобретение и установку снижаются.

Перед обустройством цокольного этажа обследуют поверхности. Если они влажные или покрыты плесенью, необходимо проконсультироваться со специалистами.

Зеркальная шахта

Модуль Heliobus, со всех сторон покрытый зеркальным слоем, проводит естественный солнечный свет в цокольный этаж здания. Теперь в темном цокольном пространстве возможно обустройство комфортного спортзала, домашнего кинотеатра, рабочего или хозяйственного помещения. Принцип действия прост. В световую шахту, ведущую в подвал, встраивают зеркальный модуль. Снаружи его прикрывают бронированным стеклом, по которому можно ходить. Свежий воздух в комнату подается через вентиляционную решетку, обрамляющую стекло. Приспособление делает помещение светлее и обеспечивает визуальный контакт с окружающим миром: сквозь зеркальные окна-тоннели видны небо, облака и деревья.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

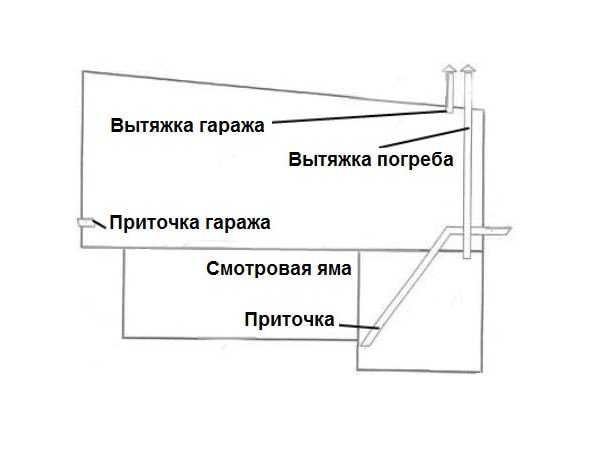

Естественная вытяжная вентиляция

  • Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
  • Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

  • Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
  • Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
  • Архитектура дома не предусматривает высоких вентиляционных труб;
  • В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Общие сведения о вентиляции, ее назначение

Во время проектирования дома и его строительства мало кто задумывается о подвале. Основные силы сосредоточены на устройстве жилой территории. И это является грубой ошибкой

Обустройству подвала нужно уделить особое внимание именно на стадии проекта дома, иначе потом может быть поздно

Основным недочетом является несоблюдение необходимых условий для обеспечения полной гидроизоляции цокольного этажа. Не менее важна и температура в подвале. Если не уделить этому достаточно внимания, то могут создаться неблагоприятные условия для фундамента, жилой части дома и помещения подвала в частности.

Главной проблемой всех подвалов в частных домах является повышенная сырость и влажность воздуха. Почему так получается? Причин того несколько, основные из них, это:

  • Повышенный уровень грунтовых вод в земле под фундаментом дома;
  • Неправильно выполненная гидроизоляция фундамента дома;
  • Материал, который применили для строительства дома и подвала, не соответствует требованиям.

Все эти факторы вполне реально учесть заранее, но мало кто это делает. Для того чтобы решить проблему сырости и плохой вентиляции подвального помещения, придется приложить некоторые усилия. В этом случае, уровень влажности воздуха там не будет более высоким, чем в других комнатах дома.

Простейшая вентиляция подвала

В то же время, приступать к вентиляции до того, как будут проведены соответствующие работы по тепло- и гидроизоляции, не следует. Работа будет напрасной. Правильная вентиляция подвала возможна при начальной блокировке источника влаги. А затем уже следует проводить вентиляционные каналы естественной вентиляции, либо устанавливать специальные устройства для принудительной вентиляции воздуха в подвале. Вначале избавляются от источников поступления влаги в помещение, а затем планируют монтаж воздушных путей.

Цена очистки вентиляции в квартире

Наименование работ Ед.изм. Стоимость, руб

Очистка воздуховодов от пылевых отложений канал от 5000 рублей

Если в вентиляционном канале совсем отсутствует побуждение (тяга), это свидетельствует о завале канала. Цена удаления завала оценивается индивидуально, по результатам видеообследования.

Когда пришло время чистить вентиляцию

Обратите внимание:

  • Вы регулярно убираетесь, но на следующий день замечаете тонкий слой пыли на полу.
  • Еще через день в некоторых углах образовались клубы пыли и ворса.
  • Вентиляционная решетка обросла грязной коростой.
  • В летний период в квартире повышенная температура и духота.

Не поленитесь, возьмите листок бумаги и поднесите его к вентиляционной решетке, он как минимум должен наклониться в её сторону, а в лучшем случае притянуться к ней. Если этого не происходит, настало время вызывать чистильщика вентиляционных каналов, который используя специальный прибор (Анемометр) проверит наличие тяги, скорость, температуру и влажность воздуха, определит причины некачественной работы системы вентиляции и, конечно, произведет чистку вентиляции в квартире.

Типы вентиляционных каналов в квартирах

В различных типах многоквартирных домов, существуют различные виды систем вентиляции с обособленными каналами или центральными стояками. В квартирах с обособленными вентиляционными шахтами, для выполнения очистных работ, требуется выход на кровлю жилого дома, поэтому прежде чем оформить заказ, выясните, пожалуйста, в эксплуатирующей организации возможность получения доступа.

Очистка вентиляции осуществляется специальным оборудованием, бригадой квалифицированных чистильщиков дымовых и вентиляционных каналов, имеющих соответствующие удостоверения.

Многие считают, что чистить вентиляцию должны эксплуатирующие организации (ЖЭК, ЖЭУ, ТСЖ). Да, действительно это так, но на практике этого не происходит. Почистить или не чистить самостоятельно, решать Вам, но знайте на карту поставлено Ваше здоровье!

Специальное предложение для ЖЭКов, Управляющих компаний и ТСЖ — Чистка вентиляционных шахт!

Не всегда жильцы многоквартирных домов согласны на проведение работ по чистке вентиляции в своих квартирах, поэтому, в целях выполнения норм и правил пожарной, а также требований санитарных служб, мы предлагаем проведение очистки вентиляционных шахт, без отводов в квартиры.

Для получения дополнительной информации об услуге и оформления заказа, позвоните нам и наши специалисты проконсультируют Вас по всем интересующим вопросам.

Какими должны быть отдушины в фундаменте и как их расположить

Вентиляционные отверстия в фундаменте делают круглого или квадратного сечения. При желании можно и треугольной или любой другой формы. Лишь бы по площади они были достаточны для эффективного удаления влаги из подпола.

Размеры

Размеры вентиляционных отверстий в фундаменте регламентируются СНиПом (СНиП 31-01-2003). В пункте 9.10 сказано, что площадь продухов должна быть не менее 1/400 от общей площади подпола. Например, если у вас дом размером 8*9 м, площадь подпола 72 кв. м. Тогда общая площадь отдушин в фундаменте должна быть 72/400=0,18 кв.м. или 18 кв. см.

В том же пункте норматива прописана минимальная площадь продуха — она не должна быть меньше 0,05 кв.м. Если переводить в размеры, то получается, что прямоугольные отверстия не должны быть менее чем 25*20 см или 50*10 см, а круглые должны иметь диаметр 25 см.

Можно сделать и большие отверстия

В многоэтажных домах так и делают, но в частных такие отверстия смотрятся слишком большими. Обычно их делают раза в два меньше, увеличивая при этом количество отдушин так, чтобы общая площадь продухов была не ниже рекомендованной.

Как расположить

Делают продухи в фундаменте на 15-20 см ниже верхнего края ленты. Если цоколь низкий, перед отдушиной делают углубление — приямок. Но вентиляция подпола обязательна.

Продухи в цоколе располагают равномерно на всех сторонах фундамента друг напротив друга. Это необходимо для того, чтобы вентиляция фундамента работала нормально. Ветер, «залетая» в одно отверстие, будет вылетать в другое, унося с собой водяные пары и радон.

Расстояние между двумя соседними продухами в цоколе — порядка 2-3 м. Если есть какие-то простенки внутри, на каждое «помещение» необходимо не менее одной отдушины. В самих перегородках также необходимо сделать отдушины — чтобы дать возможность воздушным массам двигаться и образовывать сквозняк. Это именно то, что нам надо. Чтобы движение было более-менее свободным, площадь или количество отверстий во внутренних перегородках должна быть больше и лучше, если больше она в 2-3 раза. Можно сделать несколько отверстий такого же размера, как и в цоколе, а можно одно, но широкое. Второй вариант, кстати, предпочтительнее — образовавшиеся проходы можно будет использовать для обслуживания подпола.

Если не найдете решетку подходящего диаметра можно поступить так

Отдушины в фундаменте любого формата необходимо закрывать решетками — чтобы в подпол не проникла живность. Желательно чтобы решетки были металлическими, а отверстия — небольшого размера. Для мышей пластик не проблема, а не допустить их проще, чем потом с ними бороться.

Этот вариант и улучшает условия вентиляции и спасает от грызунов

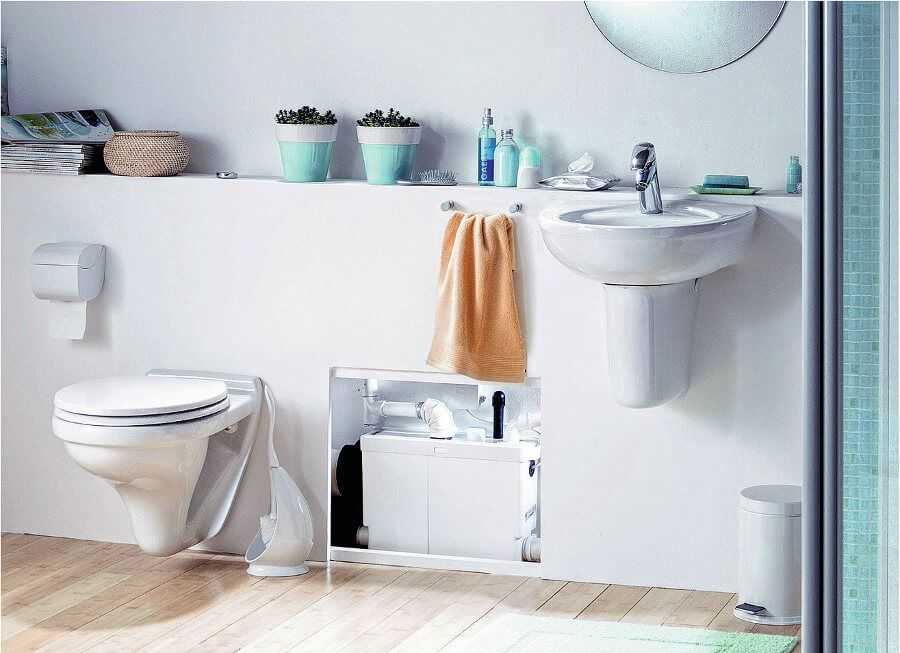

Компактный насос-измельчитель

Глубина насосной установки Sanipack 12 см, поэтому конструкция подходит для встраивания в пристенные монтажные системы. Ее располагают справа или слева от консольного унитаза, в доступном для техобслуживания месте. К насосу Sanipack подключают не только трубу унитаза, но и коммуникации душевой кабины, ванны, раковины, биде. Насос справится с подъемом жидкости на высоту до 4 м и ее прокачкой по горизонтали на расстояние до 40 м. Агрегат устанавливают в санузлах мансард и цокольных этажей. Так удается отвести стоки даже из зон, расположенных далеко от прохождения главных сливных коммуникаций дома.

Для чего нужна вентиляция пола?

Вентиляция для деревянных полов необходима по одной простой причине: дерево без надлежащего проветривания начинает постепенно замокать и гнить, то есть разрушаться. А основа, так называемый черновой пол, на который впоследствии будет укладываться утеплитель, делается именно из дерева. Постепенное разрушение дерева неизбежно приведет к тому, что в один прекрасный день пол попросту провалится. Придется разбирать абсолютно всю конструкцию, и смонтировать ее заново, на этот раз соблюдая все правила.

Но существует опасность куда большая, чем обрушение конструкции пола. Это грибки и плесень, которые могут размножаться в подпольной сырости. Споры грибков способы нанести катастрофический урон здоровью людей, проживающих в доме, спровоцировав появление тяжелых заболеваний. И если в доме наблюдается повышенная сырость, когда отопление отключено, это довольно серьезный повод для беспокойства. Так что вентиляция деревянного пола – вещь необходимая.

Особенности вентиляции цокольного этажа

Цокольное помещение в силу своей специфики расположения и конструктивного вида является практически фундаментом дома. Оно принимает на себя нагрузки и передает их основанию. Потому к нему предъявляются и соответствующие требования:

  • Конструктивные. Равномерный прием и передача нагрузок дома и одновременно принятие на себя нагрузок от грунта, гидро- и теплоизоляция.
  • Потребительские. Достаточное освещение (желательно – естественное), высота потолков, качество воздуха, комфортный температурно-влажностный режим, отсутствие поступления грунтовых газов и воды.

Площади остекления цокольного этажа категорически недостаточно, потому он всегда затенен и для него требуется искусственное освещение. Для того, чтобы организовать здесь жилое помещение, со всеми вытекающими требованиями, нужно обеспечить хотя бы небольшие окна. Потому приходится поднимать цоколь для создания минимально возможной высоты помещения (минимум до 2,1 м), правильно его утеплять и отделывать. Но даже если окна расположить по разные стороны помещения, будет возможна, в лучшем случае, сквозная вентиляция, а скорее – проветривание.

Летом, когда на улице жарко, в цокольных помещениях обычно прохладно. Многие расценивают это как приятный свежий воздух, но на самом деле качество воздуха здесь очень низкое, и говорит о том, что вентиляция цоколя недостаточная.

Откуда же он берется и почему это «плохой» воздух? А дело все в очень вредном газе радоне, который поступает в строительные конструкции из земли. Так как цокольный этаж имеет большую площадь контакта с грунтом, то велика вероятность высокой концентрации газа. Радон тяжелее воздуха и концентрируется всегда в нижней части этажа. Соответственно, сквозная вентиляция, с помощью небольших окон, никак не сможет повлиять на удаление радона из помещений.

Особенности вентиляции цокольного этажа

Присутствие цокольного этажа в планировки дома делает его фактически фундаментом. Поэтому вполне очевидно, что на стены и потолок оказывается колоссальное давление со всех сторон. Для правильного обустройства и рационального функционирования такого помещения необходимо учесть следующие факторы:

  • Расчет нагрузок на стены и ее равномерная передача;
  • Теплоизоляция всего помещения;
  • Оптимальная вентиляция;
  • Качество воздуха, которое напрямую зависит от состава конкретного грунта;
  • Гидро-, и газоиголяция.
  • Температурный режим и уровень влажности;
  • Подведение электричества.

Как писалось выше, качество воздуха в цокольном помещении напрямую зависит от того грунта, где находится дом. Очень часто в ходе необратимых органических реакций в цокольном помещении скапливаются вредные газы, в том числе и радон.

Вредные примеси невозможно определить по запаху или другим показателям, но после длительного пребывания в таких помещениях появляется довольно серьезное недомогание организма. А при длительном воздействии и развитии самых худших вариантов могут образоваться серьезные болезни.

Поэтому необходимо продумать систему вентиляции подвала в доме. Самая оптимальная высота потолков в цокольном этаже – 2,1м

При этом важно учитывать, что помещение должно лишь частично находиться под землей. Чтобы была возможность, установить окна

Но не для попадания естественного света, а для самой примитивной системы вентилирования – проветривания.

Однако, как полноценный вариант такую систему воспринимать нельзя. Очень часто за аксиому принимается то, что даже в самые жаркие дни лета в подвальных помещениях довольно прохладно. Безусловно, это очень удобно, особенно когда помещение предназначалось для хранения запасов. Но к сожалению, это одно из доказательств недостаточной системы вентиляции. Кроме того, если не подойти к вопросу должным образом, в помещении может образоваться влажность, а после бактерии, грибок и плесень.

В частном доме

Исходя из вышеуказанного становиться ясно, что вентиляция в любом подвальном помещении просто необходима. В связи с этим стоит тщательно продумать вопрос о том, какая именно там будет использоваться система продуха:

  • Естественная. Обустройство такой вентиляции стоит продумать заранее, еще на стадии создания проекта дома. Она представляет собой обычную трубу, которая выводится на улицу и воздух циркулирует за счет перепада давлений между улицей и помещением. Эффективность такой системы довольно относительна и зависит от многих факторов, в том числе и от силы ветра, погодных условий. Для небольших подвальных помещений станет очень хорошим вариантом;
  • Принудительная. В этом случае название говорит само за себя. Движение воздуха происходит за счет специальных вентиляторов, которые в ходе своей работы нагнетают воздух из улицы и выводят застоявшийся из подвала. Идеальный вариант для любого помещения;

Конечно, сейчас технологии давно ушли вперед. Поэтому система отопление может отвечать даже за температуру в помещении и влажность воздуха. Но такие установки очень дорогие и сложны в обслуживании, потому что имеют многоступенчатую систему фильтрации.

В то время как естественную или принудительную систему с помощью вентилятора можно установиться самому и обслуживать самостоятельно. Однако еще один немаловажный фактор заключается в том, что нужно тщательно огородить специальными решетками отверстия вентиляции. Они не мешают воздуху попадать внутрь, но будут защищать от грызунов и уличного мусора.

В многоквартирном доме

Вентиляция в многоквартирном доме также делится на принудительную и естественную. Она находится в каждом стояке, выходит в кухню и туалет. То есть те места в квартирах, где наибольшая концентрация неприятных запахов.

На такие системы ставятся специальные вытяжки и обслуживать их может только квалифицированные специалисты. В новых домах встречаются сложные сплит-системы, которые отвечают за температурные режимы. В более старых постройках чаще всего стоят обычные вентиляторы, обеспечивающие циркуляцию воздуха.

Естественная вентиляция в многоквартирном жилом доме представлена в виде специального канала, выходящего в туалет и кухню каждой квартиры. Также отверстия выходят и из подвала, количество которых напрямую зависит от площади цокольного помещения.

Как правильно спроектировать систему в частном доме

Проектированием лучше заниматься на стадии строительства, когда есть возможность удобно расположить сборные элементы, определив для них место в техническом шкафу. Выход располагают на стороне, противоположной от окон, если они есть. При их отсутствии устанавливают впуск на стену либо перекрытие. Отверстие под него бурят во время возведения цокольного этажа. Сверлить отверстие необязательно. Его можно оставить в кладке. В опалубке фиксируют полую деталь нужной формы с правильными размерами, соответствующими параметрам клапана. Когда раствор схватится, эту деталь вынимают либо оставляют, если она не мешает дальнейшему монтажу.

В случае заглубления конструкции патрубок крепят в стене и отводят вверх через почву. Если уровень потолка выше нулевой отметки, отверстие просто закрывают решеткой. Она защищает корпус от проникновения грызунов и крупных насекомых. При таком расположении следует учитывать среднюю высоту снежного покрова. Снег не должен закрывать решетку, иначе вентиляция подвала в частном доме перестанет работать.

Что влияет на эффективность вентиляции

  • Сечения впускных и выпускных каналов. Их принимают одинаковыми, чтобы создать равномерный отвод и поступление. Проектировать разные сечения имеет смысл только в случае постоянного использования приточных устройств. Вытяжку делают уже. Следует учитывать, что при выключенном оборудовании будет отводиться небольшой объем газа. Чтобы лопасти не перекрывали отвод в отключенном состоянии, лучше использовать модель с поворотным механизмом. Она крепится на петлях и способна поворачиваться, как дверная створка.
  • Объем помещения и его естественный микроклимат.
  • Назначение погреба и требуемые параметры. Чтобы хранить пищевые продукты, нужна температура около 5-10 градусов. Если в цокольном этаже планируется устраивать спальню, кабинет или мастерскую, условия следует сделать более комфортными. На них влияет не только отопление, но и количество холодного воздуха с улицы. Чем больше сечение клапана, тем холоднее станет внутри при заморозках.
  • Температура внутри и снаружи либо мощность приточного оборудования.
  • Высота трубы и ее расположение. Тяга зависит от уровня над нулевой отметкой. Лучше вывести вытяжку на кровлю через внутренние помещения. Так на стенках не будет скапливаться конденсат, выпадающий от холода. Один из вариантов — утепленные внешние короба. Верхнюю часть размещают над коньком либо на значительном расстоянии от него. Если подвал стоит отдельно, вытяжку поднимают на 1,5 м над верхней точкой кровли. Повороты создают препятствия воздуху и замедляют его течение. Лучше сделать его прямым на всех участках.
  • Правильное размещение входа и выхода. Их нельзя ставить рядом. Линия между ними должна проходить по всей комнате. За пределами линии возникают «мертвые зоны». Движение в них отсутствует. Свежий поток туда не поступает, и старый пропитанный сыростью объем остается на месте. Чтобы сквозняк его вытолкнул, этот объем должен находиться у него на пути.
