10 ошибок при установке и подключении кондиционера в квартире

Особенности розеток для кондиционера

Если говорить о методе подключения, то можно выделить их четыре, а именно:

• подвод розетки к самой сплит системе внутри стены;

• удлинение провода питания кондиционера до ближайшей розетки, при этом этот провод прячется в стену;

• подводка питания при помощи кабеля, уложенного в кабель-каналы;

• подключение устройства охлаждения воздуха от обычной переноски, но это наименее эстетичный вариант.

При этом первый и второй варианты будут подразумевать прокладку дополнительного провода в стене.

Сам выбор розетки для кондиционера важный момент. Дело в том, что выбор изделия следует делать таким, чтобы оно нормально работало под нагрузкой. А его параметры подходили техническим характеристикам кондиционера. Чем больше помещение, которое требуется охлаждать, тем мощнее следует ставить систему охлаждения. Это значит и к розетке сразу предъявляются соответствующие требования.

Общие правила при выборе места для розетки

При выборе места для монтажа индивидуальной розетки нужно учитывать мощность климатического оборудования, расположение остальных технических устройств в помещении, толщину сечения электрической проводки и специфику планировки комнаты.

Техника и мебель не должны стать препятствием для подключения бытового кондиционера к розетке. Также перед розеткой не стоит ставить растений и цветов, ведь их приходится часто поливать, а потому существует риск случайного разлива воды и попадания ее в разъем.

Монтировать розетку рядом с газопроводами запрещено. В идеале расстояние между газовыми трубами и местом вывода электросети должно быть не менее полуметра.

Помимо этих параметров нужно учитывать и другие факторы:

• суммарную нагрузку на выбранную линию электросети с учетом всех подключенных электрических приборов;
• возможность изменения схемы прокладки кабелей;
• наличие в доме автомата от перегрузки и т.д.

Шнур кондиционера чаще всего имеет длину до метра, поэтому розетку нужно установить максимально близко к аппарату (в идеале она должна располагаться на уровне монтажа корпуса устройства). Ведь в противном случае придется тянуть удлинители через всю комнату, что может негативно сказаться на интерьере.

Помимо этого удлинители и адаптеры – это лишние соединения и дополнительные контакты, поэтому производители климатического оборудования рекомендуют избегать подобного многоступенчатого соединения.

Из-за этого расстояние от потолка до вывода электрической сети обычно не превышает 30 см, поскольку сам кондиционер закрепляется высоко под потолком. При этом расстояние между розеткой и потолком не должно быть меньше 15 см.

Но в любом правиле есть исключения. К примеру, если в комнате установлен очень широкий багет (потолочный плинтус), то розетку придется опускать ниже от потолка.

Если розетку не получается оборудовать под потолком, и ее монтируют в нижней части стены, то устанавливать ее слишком низко тоже не стоит. От того, на какой высоте от пола расположена розетка для кондиционера, зависит удобство эксплуатации помещения.

Эксперты советуют делать ее на высоте 10-15 см, ведь тогда при мытье пола вода не будет попадать в разъем. Но в большинстве случаев розетки в квартире расположены намного выше.

По европейскому стандарту они устанавливаются на высоте в 30 см от пола, а по российскому стандарту (он остался еще с советских времен) – в 90 см. Расстояние между розеткой и откосом окна должно составлять не менее 10 см, а между розеткой и ближайшей стеной должно быть хотя бы 20 см.

Все заземленные металлические элементы (батареи, трубы теплоснабжения, водопроводные трубы и т.д.) должны располагаться от места вывода электросети на расстоянии не менее 50 см. Также от труб отопления электрический провод дополнительно защищают изоляцией.

Промышленные модели с большой мощностью коммутируются к распределительному щиту напрямую. Для этого в помещении прокладывается дополнительный кабель. Также напрямую к электрощиту подключают наружный блок сплит-систем. Шнур внутреннего блока может быть подключен к обычной розетке внутри помещения.

Наличие отдельной линии и отдельного автомата при подключении климатического оборудования имеет ряд преимуществ:

1. В случае поломки кондиционера и короткого замыкания на линии остальные электроприборы будут работать в стандартном режиме.
2. Если есть отдельная линия, можно установить кондиционер любой мощности, не высчитывая общую нагрузку на проводку.
3. Наличие отдельной линии дает возможность установить дополнительную дифзащиту и СУП. Это актуально в том случае, наружный блок кондиционера доступен для прикосновения.

Вне зависимости от места установки кондиционерной розетки, она должна иметь заземление или дифференцированное реле. Заземление – это искусственно созданный контакт между электрическим устройством и землей, за счет которого снижается напряжение электроустановки.

Отсутствие заземления может привести к возникновению потенциала на корпусе и на всех металлических частях кондиционера в половину фазного напряжения из-за наличия фильтра по питанию. Производители любого климатического оборудования указывают в паспорте наличие обязательного заземления, поэтому им не стоит пренебрегать.

Также все тянущиеся от розетки электрические провода должны соответствовать нагрузке. Лучше всего выбрать надежные медные трехжильные провода белого, синего и желто-зеленого цвета (фаза, ноль и заземление), поскольку алюминиевые имеют меньший показатель электропроводности. Если розетка имеет алюминиевые провода, их лучше заменить на медные.

Лучше всего брать провода с сечением около 2,5 мм 2 . Если сечение проводов слишком маленькое, они не выдержат нагрузки.

Какой кондиционер лучше приобрести в квартиру?

Не каждый человек может позволить себе купить дорогостоящую модель. Опять же высокая цена не всегда говорит о качестве продукции. Поэтому, прежде чем определиться с выбором модели, рекомендуется собрать побольше информации о производителе кондиционера и самом оборудовании. Так же решите вопрос, какую сумму средств можно потратить на приобретение системы выветривания.

Кондиционер для квартиры

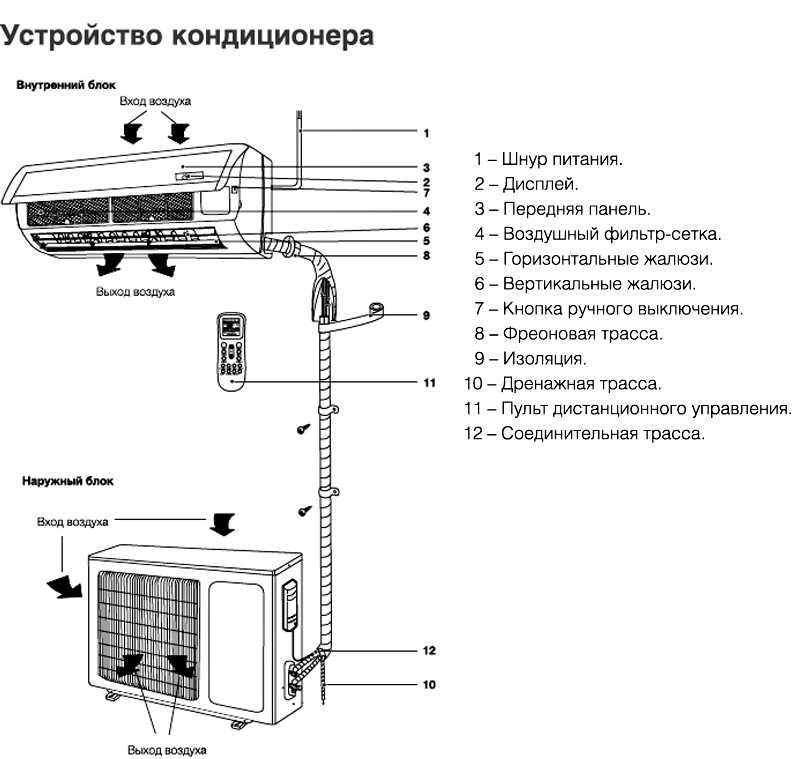

Чаще всего для установки в квартире приобретается кондиционер с известной настенной сплит – системой. Она включает в себя две составных части:

1. Наружный блок оборудования;
2. Внутренний блок оборудования.

Первый, наружный блок монтируется на фасаде зданий или на лоджии (балконе), а вторая часть – внутренний блок располагается внутри помещения. Он устанавливается на поверхности стены и удерживается за счет надежного крепления.

В помещениях жилого и офисного значения в основном монтируют устройства размера 7, 9 или 12. Как правило, семерку монтируют в спальной, а 9 или 12 приобретают для гостиной комнаты. Конечно, каждая модель должна соответствовать площади помещения, в котором будет висеть кондиционер

То есть, важно учитывать квадратуру комнаты, высоту потолков и проходимость помещения. Где можно установить кондиционер 9 номера, а где 12?. Монтаж кондиционера лучше планировать на время проведения ремонтных работ помещения

Чтобы проложить коммуникации, специалистам придется долбить стену. Помимо того, понадобится отверстие в стене для прокладки патрубков с фреоном. Соответственно, что во время проведения этих работ в помещении будет большое количество ненужного строительного материала, пыли и грязи. Совмещение ремонта и установки кондиционера позволит избежать лишней работы и возможной порчи имущества (мебели)

Монтаж кондиционера лучше планировать на время проведения ремонтных работ помещения. Чтобы проложить коммуникации, специалистам придется долбить стену. Помимо того, понадобится отверстие в стене для прокладки патрубков с фреоном. Соответственно, что во время проведения этих работ в помещении будет большое количество ненужного строительного материала, пыли и грязи. Совмещение ремонта и установки кондиционера позволит избежать лишней работы и возможной порчи имущества (мебели).

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично.

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Расположение

Рассмотрим вариант подключения кондиционера, когда розетку делать возможно возле самой сплит системы, т.е. в районе потолка. Это или укладка проводов в стене, или прокладка в кабель-канале.

Высота

Расположение точки питания кондиционера по высоте будет подчиняться следующим правилам:

• пользоваться розеткой, находящейся на небольшом расстоянии от потолка будет удобно и безопасно (рядом нет мешающей мебели и других предметов интерьера, нет повышенной влажности и т.д.);

• розетки под кондиционер не будет видно, а само место соединения будет спрятано.

Это даст большее удобство использования и хорошо совмещается с эстетикой.

Монтаж розетки

Делать точку питания кондиционера под потолком можно двумя способами:

• при помощи штробления стен, прокладки в них провода и установки розетки в установочную коробку;

• при помощи монтажа питающего кабеля в кабель-канал и монтажа туда же самой розетки.

Кабель-каналы безопасны и удобны при монтаже, но они будут хорошо видны на стене. Данный вариант соединения с сетью кондиционера можно назвать эстетичным с натяжкой. Однако штробление стен не всегда допустимо, к примеру, в некоторых многоэтажных квартирах, и точно такой метод будет более дорогостоящим и трудоемким.

Порядок установки

Самым верным решением подключения кондиционера к сети 220В является использование отдельной линии питания. Это особенно актуально, если вы устанавливаете сплит систему повышенной мощности и производительности. Такую линию можно защитить автоматом. При таком подходе можно делать любой вариант монтажа прокладки кабеля, который будет вам удобен или допустим.

Сама розетка устанавливается в подъемную коробку на распорные лапки (стандартный вариант старого образца), или при помощи винтового соединения. Предварительно она соединяется с проводами. Окончательный монтаж заканчивается установкой рамки и лицевой панели.

В случае использования кабель-каналов, розетка непосредственно устанавливается в гнездо канала, специально отведенное для установки электроустановочных изделий.

Как спрятать розетку сплит-системы?

Кондиционер можно подключить к сети питания таким образом, чтобы это было совсем незаметно при взгляде на него. Для этого точку питания качественно прячут или декорируют. В последнем случае такой вариант соединения может выглядеть следующим образом:

• точка питания прячется в мебели, расположенной рядом, при этом в самой мебели делается незаметный вырез, прикрытый декором;

• в объемной картине на стене под потолком;

• в эстетичных открытых полках, куда еще могут устанавливаться предметы интерьера и декора;

• в виде небольшого красивого шкафчика с дверью;

• в виде блока гипсокартона эстетично оформленного;

• используется плоская розетка, но это все равно останется заметным вариантом;

• другие варианты на ваш вкус.

Точку питания можно оформить под стиль оформления интерьера и в тех же самых цветовых решениях. Может получиться очень оригинально.

Варианты подключения кондиционера к сети

Проведение питания для кондиционера предполагает два варианта исполнения, двухжильный обычный провод с фазой и нулем, а также трехфазный провод, предполагающий еще и контур заземления. Мы рекомендуем вам устанавливать розетку и провода с контуром заземления. Это особенно актуально, если речь идет о производительном климатическом оборудовании.

Когда кондиционер нельзя подключить к розетке?

Когда подключение сплит системы к розетке и имеющейся поблизости сети питания запрещено или не рекомендуется:

• если проводка находится в плохом состоянии;

• если в проводке используется алюминиевый кабель маленького сечения;

• при отсутствии хорошей системы аварийного отключения;

• при отсутствии заземления.

Последний пункт часто трудновыполним, особенно в многоэтажных домах старой постройки. Однако данный пункт мы все же внесли в данный перечень.

розетки

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью

Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

• Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
• Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

• С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
• Основной выключатель ставится в комнате сразу при входе.
• Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

Особенности розеток для кондиционера

Установка обычного бытового кондиционера допускает использование стандартных розеток для питания. Большинство кондиционеров в заводской комплектации имеют вилки и шнуры, но все-таки климатическая техника – это не телевизор или холодильник, поэтому об обустройстве электрических линий для нее нужно позаботиться заблаговременно.

Подобное оборудование относится к мощным техническим устройствам, которые во время работы потребляют большое количество электроэнергии.

Из-за этого нельзя подключать другую энергоемкую технику в одну розетку с кондиционером. Правильно выполненный монтаж электрики при подключении климатического оборудования к сети – залог продолжительной и эффективной работы этих приборов.

Профессиональная разработка дизайнерского проекта предполагает определение месторасположения розетки для климатического оборудования в комнате вне зависимости от ее назначения

Каждый кондиционер имеет свой показатель номинальной потребляемой мощности. Это значение необходимо брать в расчет при монтаже устройства, чтобы минимизировать риск аварии и обеспечить нормальное питание оборудования. Оно указывается в техпаспорте прибора. Но при прокладке линий электропроводки и розеток лучше брать показатели несколько выше.

Стандартные показатели мощности непроизводственного кондиционера обычно варьируются в диапазоне от 800 от 1800 Ватт. Точное значение зависит от типа климатического оборудования и площади охлаждаемого помещения. В большинстве случаев для такого оборудования будет достаточно простой штепсельной розетки с номинальной нагрузкой около 16 А.

Перед установкой розетки для кондиционера следует ознакомиться с основными характеристиками климатического оборудования, указанными в техническом паспорте прибора

Но для сплит-систем, предназначенных для охлаждения огромных площадей, такая розетка не подойдет, поскольку она не сможет выдержать нагрузки. Для мощного оборудования розетки подбираются индивидуально в зависимости от параметров мощности устройства.

Лучше всего для подключения климатической техники купить евророзетки. Они прекрасно справляются с высокой нагрузкой и отличаются длительным сроком эксплуатации. К наиболее надежным евророзеткам относятся изделия марок ABB, Legrand, Siemens, GIRA и т.д.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей только по собственному усмотрению. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

• от потолочного перекрытия – от 15 см;
• от поверхности пола – от 90 см;
• расстояние от откоса окна – 10 см;
• удаление от газопроводов – 0,5 м.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов

Важно учитывать максимальную нагрузку

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант – ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.

Принцип работы кондиционера

В основе принципа действия бытовых кондиционеров лежит нагрев хладагента. В процессе испарения, он поглощает тепло с поверхности – происходит образование конденсата, за счёт чего снижается температура воздуха.

Технические характеристики

Оборудование получает питание от электросети. Диапазон значений его энергопотребления – 1-2,5 кВт/ч. Мощность является тем параметром, от которого зависит, на какую площадь будет распространяться работа агрегата.

Назначение прибора

Бытовые кондиционеры нужны, чтобы остужать воздух в квартире. Наиболее востребованные места установки этих устройств – спальная комната и кухня.

Некоторые экземпляры могут не только остудить, но и подогреть воздух. Данную опцию обычно применяют перед началом отопительного сезона, когда в домах уже холодно, а отопление еще не дали.
