Вентиляция погреба в гараже своими руками: варианты и нюансы обустройства

Вентиляция погреба зимой: правила эксплуатации

Вентиляция погреба или подвала, как впрочем и любая инженерная коммуникация, требует грамотного обслуживания и эксплуатации. Накануне зимы вентиляционные трубы следует утеплить, обернув минеральной ватой или любым утеплителем. Поверх которого обернуть гидроизоляцией. Это исключит в морозную погоду образование на вытяжной трубе инея или намерзание конденсата. И обеспечит полноценную работу вентиляции. Сейчас торговля предлагает для утепления труб пенополистирол, современный утепляющий материал, который очень легко монтировать

В зимний период, когда устанавливается морозная погода, приток холодного воздуха может очень быстро выстудить погреб. Даже до минусовых температур. Но в этом случае на помощь придут заслонки на венттрубах. Прикрывая заслонки, в первую очередь на приточном вентканале, можно регулировать поступление морозного воздуха извне. И даже совсем перекрыть на время очень сильных холодов.

Зимой владельцу погреба придется, в зависимости от погодных и климатических условий, определять уровень необходимой вентиляции. И устраивать её дозировано, прикрывая или открывая задвижки.

Принудительная вентиляция

Конструкция принудительной вентиляции в погребе в гараже практически такая же, как и при естественном воздухообмене, только дополнительно оснащается вентиляторами, работающими от сети. Именно поэтому необходимо соблюдать основные правила электробезопасности, ведь скопившийся в трубах конденсат может вызвать короткое замыкание. Приобретать нужно оборудование, которое может работать во влажных условиях и обязательно выполнить качественную гидроизоляцию.

Вентиляторы могут устанавливаться только в одной трубе. Обычно это делается в вытяжном воздуховоде. Если поставить нагнетатель в приточную трубу, эффективность вентиляции в погребе в гараже будет значительно выше. Еще одним плюсом механического проветривания является независимость системы от погодных условий. В любом случае помещение будет быстро осушаться и поддерживать в нем необходимую влажность не составит большого труда.

Зачем нужна вентиляция подвала в гараже?

Для сохранения благоприятной микросреды подвального помещения крайне необходимо его постоянное эффективное проветривание, что обусловлено рядом причин:

В холодное время года земля вокруг подвала не промерзает, ее температура остается положительной, прогревая воздух помещения. Это создает высокий уровень влажности, который способствует постоянному скоплению конденсата.
Сырость пагубно влияет на деревянные элементы, части подвала, является благоприятной средой появления плесени, грибка, болезнетворных микроорганизмов, влаголюбивых насекомых. Это особенно опасно, если подвал предполагается использовать как хранилище для урожая.
Также крайне нежелательно поступление избытка влаги внутрь помещения гаража, где она будет оседать на металлических поверхностях, вызывая коррозию (автомобиля в частности).
Если рядом проходят грунтовые воды, высокая влажность будет сохранятся долгое время. Поэтому подвальное помещение должно просушиваться постоянно.
Кроме того, необходимо соблюдать определенный температурный режим, когда летом требуется прохлада, зимой – допустимый уровень тепла (если речь идет о хранении овощей, консервации).
При устройстве подвала под гаражом высока вероятность проникновения туда токсичных веществ, паров топлива, выхлопных газов и т.д. Пусть их будет малое количество, тем не менее это совсем не желательно.

Учитывая приведенные факторы, с уверенностью можно говорить о том, что правильная вентиляция гаража с подвалом просто необходима. При этом само гаражное помещение также должно хорошо проветриваться.

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

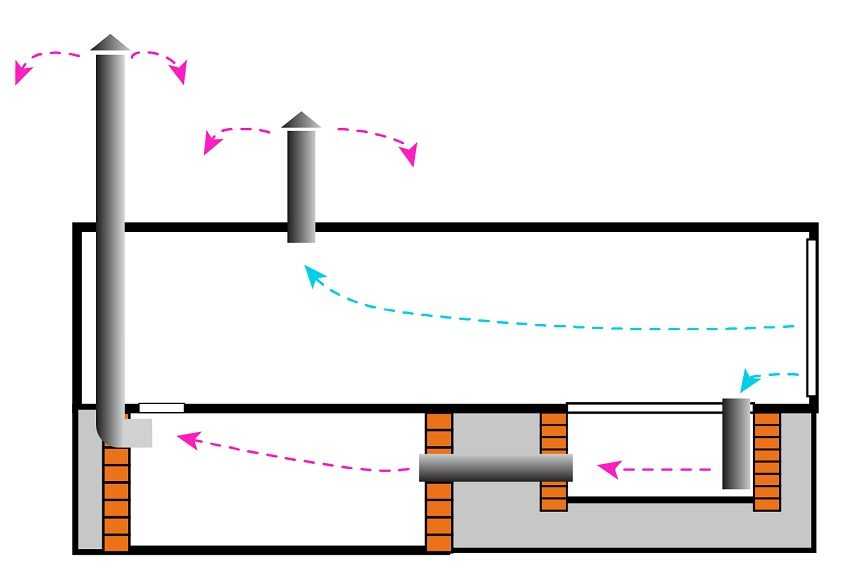

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
Для гаража также устанавливается вытяжная труба.
Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
На крыше гаража повторяем операции пункта 3.
Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

Закрепляем вентилятор внутри одного из съемных отрезков трубы.
Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

Эффективная вытяжка для гаража естественным способом включает в себя противоположно расположенные парные трубы.

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

поливинилхлорида;
жести;
асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

вентилятор;
печной или кондиционирующий нагревательный блок;
воздуховод;
воздухораспределитель с диффузорным корпусом;
вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

4 Принудительное вентилирование

В тех случаях, когда необходимо поддерживать в подвальном помещении стабильный климат независимо от условий внешней среды, нужно устанавливать устройства принудительной вентиляции. Общая система труб не будет сильно отличаться от предыдущего варианта, однако в конструкции будут присутствовать дополнительные элементы.

Есть несколько ситуаций, в которых установка принудительного вентилирования просто необходима:

1. Площадь помещения более 40 квадратных метров. Чем обширнее пространство, тем больше в нём будет выделяться конденсата. Чтобы справиться с ним, лучше всего установить в подвале вытяжки.
2. Наличие множества продуктов, овощей, фруктов, консервации в банках. От них может исходить неприятный запах, кроме того, они могут испортиться при повышенной влажности.
3. Подвальные помещения, обустроенные под жилые комнаты или общественные залы. Например, иногда в таких местах располагают свои гостиные и даже бильярдные комнаты, а также спортзалы. Без принудительной вентиляции туда попросту не будет поступать достаточное количество кислорода, необходимое множеству людей.

Устройство

Естественная вентиляция предусматривает установку двух воздуховодов, которые обеспечивают приток свежего и отвод застоявшегося воздуха

Проще всего организовать естественную вентиляцию. Она предусматривает установку двух воздуховодов – приточного и вытяжного. Первый обеспечивает приток свежего воздуха в помещение, а второй – вывод уже застоявшегося.

Для того чтобы вентиляция заработала, они устанавливаются в разных углах погреба на разной высоте. Объясняется это тем, что тёплый и холодный воздух имеют неодинаковый удельный вес и, следовательно, размещаются в нижней и верхней части помещения.

Выбирая подобный тип вентиляционной системы для себя, не стоит забывать, что она эффективна лишь при наличии разницы температур на улице и внутри помещения. А это не более 6 месяцев в году. В этом и заключается её недостаток.

Избавиться от него поможет модернизация схемы. В данном случае речь идёт о помещении вентилятора в вытяжной воздуховод, который, работая, обеспечит необходимую циркуляцию, соответственно, превратив её в принудительную.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Правила монтажа естественной вентиляции

Идеально, когда монтируется вытяжка при постройке погреба, но если устройство своевременно установлено не было, то это не критично. Каждому хозяину будет под силу оборудовать это нехитрое сооружение в своем подвале.

Перед тем, как начать сооружать естественную вытяжку, стоит ознакомиться с некоторыми рекомендациями:

Перед приготовлением к установке вытяжной и приточной труб, следует позаботиться об утеплителе для них. Это делается с целью избежания образования инея, а затем — конденсата

Особое внимание следует уделить именно вытяжной трубе. Чтобы она не закупоривалась наледью ее следует хорошенько утеплить снаружи

Можно использовать специальный пенополистирол для труб.
Для приточной трубы лучше использовать конструкцию без изгибов или с минимальным их количеством, еще она должна быть без сужений и расширений.
Необходимо, чтобы выведенная наружу приточка, имела защиту от попадания в нее снега. Также стоит побеспокоиться о сеточке на верхней кромке трубы, которая предотвратит проникновения грызунов.
Чтобы равномерно в погреб поступали и уходили воздушные массы, диаметр приточной и вытяжной труб, должен быть одинаковым.
Для защиты от переохлаждения подвала зимой, в трубах следует расположить раздвижные заслонки. В это время года необходимо дозировано вентилировать помещение, чтобы не переохладить содержимое погреба, и таким образом не принести продуктам вред вместо пользы.

Зная эти важные нюансы, можно будет приступать к оборудованию естественного вентилирования.

Чтобы смонтировать вентиляцию в погребе, необходимо проделать 2 отверстия в противоположных сторонах потолка. Трубы вставляют в отверстия по-разному, в зависимости от выполняемой функции каждой из них. Конец вытяжной фиксируют под потолком (на высоте 1,5-2 м над полом), а над зданием она должна возвышаться на 30-50 см. Приточная труба располагается в 30 см от земли. В роли вентиляции можно использовать обычные канализационные пластиковые трубы. Оптимальный их диаметр является 100-250 см2.

Когда площадь подвала маленькая, то заменой двум трубам, может быть одна, но двухканальная с ветроулавливателем с верхнего края.

Проверить, качественно ли работает вентиляция в погребе, можно с помощью обычного источника огня (спичек или зажигалки). Зажженное пламя должно при поднесении его к нижней кромке одной из труб активно отклоняться, что будет обозначать наличие движения воздуха.

Устройство

Очищение воздуха в погребе

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Совмещение вентиляции погреба и гаража

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

При условии хорошего воздухообмена в помещении возможно использовать трубы диаметром 10 сантиметров.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.
