Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу

Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой

Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Эффективные способы, как увеличить тягу в дымоходе Эффективные способы, как увеличить тягу в дымоходе. Распространенные причины снижения тяги в дымоходном канале и способы и устройства их устранения.

Причины возникновения обратной тяги в дымоходе

Изменение направления потока воздуха в дымоходе на обратное называется «опрокидыванием тяги».

Это может происходить по различным причинам: резкий порыв ветра или наличие высоких деревьев в непосредственной близости от объекта отопления. Однако основными предпосылками для такого происшествия являются просчёты в проектировании:

Недостаточная высота трубы или её выступ над коньком крыши.
Ошибка в выборе сечения дымохода. Недостаточный диаметр трубы не позволяет всем продуктам горения своевременно проходить по трубе. Тяга ухудшается и происходит её опрокидывание. Слишком объёмный дымоход будет выносить большое количество тепла наружу.
Недопустимо использование в одном дымоходе труб разных диаметров. На стыках оседает большое количество сажи, снижая его проходимость.
Загрязнённые сажей стенки трубы замедляют движение печных газов, что является причиной снижения тяги. Очистка внутренней поверхности дымохода производится механическим способом с использованием щёток различной конструкции. Применяются также химические способы очистки, при которых специальный состав помещается в топку и его пары очищают канал дымохода.
Нарушения в конструкции угловых переходов и горизонтальных участков.
Опрокидывание тяги возможно при недостаточной вентиляции помещения или полном его отсутствии. Нельзя во время топки печи держать открытыми окна или форточки на уровне, значительно превышающем расположение теплового агрегата.

Особое внимание следует обратить внимание на вентиляцию помещения при использовании газовых котлов и колонок. При опрокидывании тяги они могут погаснуть, и газ будет поступать в помещение. На современных приборах установлена автоматика прекращения подачи газа, но нужно ли зависеть от неё?

На современных приборах установлена автоматика прекращения подачи газа, но нужно ли зависеть от неё?

Что приводит к неправильной работе дымохода?

Причин, которые могут привести к нарушению тяги в дымоходе, существует огромное количество, но хуже всего, если виной всему – ошибка, допущенная на стадии проектирования (например, неправильно рассчитана высота трубы либо неверно подобрано ее сечение — прочтите: «Какой высоты должен быть дымоход»). В большинстве таких случаев увеличение тяги дымохода может быть достигнуто только при перестройке дымохода. Фактически малейшее отклонение от нормативных предписаний, касающихся проектирования и монтажа, может привести к неправильной работе дымохода. Худшим проявлением нарушения работы дымохода является обратная тяга, при которой дым, образующийся в результате сжигания топлива, не выводится через трубу на улицу, а поступает в помещение.

Одна из наиболее простых и легко устраняемых причин плохой тяги – засорение дымохода сажей и различным мусором. Как увеличить тягу дымохода в данном случае? Просто почистить дымоходную трубу, воспользовавшись услугами профессионального трубочиста либо сделав все самостоятельно (подробнее: «Как чистить дымоход — полезные советы»).

При плохой работе дымохода в первую очередь необходимо убедиться в:

отсутствии ошибок, допущенных при произведении расчета габаритных размеров трубы (неправильно подобран диаметр, не соблюдены рекомендации относительно высоты и расположения трубы, ошибочно выбранное сечение);
отсутствии отклонений от существующих требований к устройству дымоходов (не должны присутствовать уступы и сужения сечения, наружная поверхность не должна быть абсолютно гладкой, труба не должна быть отведена более, чем на метр, а угол отвода должен быть равен 30 градусам, дымоход должен быть защищен от атмосферных осадков специальным наконечником);
правильности монтажа элементов дымохода (конструкция должна быть герметичной);
отсутствии засоренных участков трубы;
правильности выбора материала для сооружения дымохода;
отсутствии в трубе чрезмерно холодного воздуха;
отсутствии порывистого ветра и атмосферных осадков;
более высокой температуре в доме по отношению к уличной.

После получения информации по каждому из вышеперечисленных пунктов можно достаточно просто выявить причину неправильного функционирования дымоходной трубы, и понять, как увеличить тягу в дымоходе.

Еще одним проявлением плохой работы дымохода является опрокидывание тяги, однако данное явление, в отличие от обратной тяги, имеет кратковременный характер. Иными словами, во время топки дым внезапно вваливается в помещение, после чего тяга вновь восстанавливается.

Опрокидывание тяги может быть вызвано:

обычным засорением дымоходной трубы;
разгерметизацией конструкции;
попаданием атмосферных осадков в трубу;
пониженным атмосферным давлением на улице.

Усилитель тяги дымохода своими руками: возможные решения проблемы

Не всегда и не все работает так безукоризненно, как хотелось бы хозяевам. В большей мере это относится к владельцам загородной недвижимости, так как в этом случае используется отопительное оборудование, которое иногда не очень эффективно работает. Если замечено, что в печи, котле или камине почему-то снизилась интенсивность горения, то вполне логично заподозрить недостаточную тягу. Возможность исправить неприятную ситуацию относительно быстро есть у всех. Существует несколько методов восстановления правильной работы приборов, но многие мастера решают задачу максимально просто, но успешно: они изготавливают усилитель тяги дымохода своими руками. Об этой конструкции и о других способах решения проблемы и пойдет речь далее.

Как сделать стабилизатор тяги своими руками

Для изготовления стабилизатора тяги своими руками потребуется приготовить инструменты для работы с нержавеющим металлом и материал для изготовления самого регулятора.

Для работы вам понадобятся:

Сварочный аппарат для работы с нержавеющей сталью. Это может быть газосварка или инверторный аппарат, работающий на постоянном токе.
Электроды по нержавейке диаметр 4 или аргон для газосварки.
Болгарка, отрезной и шлифовальный круг.

Материалы для изготовления стабилизатора тяги:

Металлический лист из стали марки AISI 304 (аналог 08Х18Н10) или AISI 321 (аналог 08Х18Н10Т). Толщина металла 10 мм.
Болты, гайки, металлический прут диаметром 10 мм – все из нержавеющей, жаропрочной стали.

Схема монтажа следующая:

Из листа металла требуется сварить патрубок – корпус регулятора. Диаметр рассчитывайте исходя из диаметра вашего дымохода. Стабилизатор вам потребуется надеть на тройник или патрубок, отходящий от основной трубы. Поэтому внутренний диаметр стабилизатора должен совпадать с внешним диаметром тройника. Обычно это 115 мм, но может быть и больше.
Вырезать металл для корпуса следует с расчетом сварки внахлест с шириной шва в 1 см.
Вырезанный лист скручивают и сваривают. Шов зачищают до гладкости с внешней и внутренней стороны.
На расстоянии 40 мм от края на конце корпуса прокатать ограничительный барьер. Он послужит стопором при монтаже устройства на трубу.
На другом конце корпуса в нижней части приварить ограничители, для предотвращения опрокидывания заслонки внутрь. В верхней части или в середине (в зависимости от формы заслонки) приваривают крепления для поворотной оси.
Из металла вырезают заслонку. Ее размер равен внутреннему диаметру выходного отверстия вашего корпуса или соответствует контурам выходного отверстия, если вы решили его уменьшить.
В нижней части заслонки сверлят отверстие под регулирующий болт.
В середине (для симметричной заслонки) или в верхней части (для расширяющейся формы) приваривают поворотную ось.
Устанавливают заслонку на корпус.
Устанавливают стабилизатор тяги на трубу.

При установке стабилизатора на трубу следует промазать места соприкосновения патрубков жаростойким герметиком. Это сделает соединение более прочным и герметичным.

Профилактические меры

Что нужно делать, чтобы не образовалась обратная тяга.

Содержать систему вентиляции в исправном состоянии.
Не устанавливать в вентканалы вентиляторы и вытяжки. Используйте вытяжку рециркуляционного действия или выводите ее отток за пределы помещения на улицу: через стену или оконное стекло.
Устанавливайте дефлекторы или ротационные турбины на конец стояка.
Организуйте приток воздуха в помещения любыми способами.
Устанавливайте межкомнатные двери, которые перекроют движение воздуха между помещениями. Сильные сквозняки также являются причинами обратного потока.
Проводите зимой чистку вентиляционной системы от снега и наледи.
Производите периодическую проверку вентиляции.

Источник

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
100 кг моркови, лука и других овощей – 7.5 м³/ч.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

F – площадь сечения воздуховода, выраженная в м²;
L – объем подаваемого воздуха, м³/ч;
ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
3600 – коэффициент пересчета единиц времени (секунды/часы).

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.

Самостоятельное устранение проблем

Попробуем своими руками сделать процесс топки безопасным и эффективным. Наиболее распространённый способ борьбы с накоплениями сажи в трубах — ёршик с грузилом.

Чистим трубу ёршиком

Для начала подготовим всё необходимое:

Жёсткий ёршик из щетины. Диаметр этого приспособления подбирается с учётом сечения трубы (от пятидесяти до трёхсот миллиметров).
Тонкий металлический трос (можно заменить на очень прочный канат или верёвку).
Груз для подвешивания к ёршику.

Вот так выглядит устройство для прочищения трубы дымохода

Не приступайте к работе, если на улице сильный ветер или слишком большая влажность. Постарайтесь продумать и воспользоваться надёжной страховкой, чтобы обезопасить себя от непредвиденных случаев.

Ёрш утяжеляют при помощи грузила, прикрепив его к нижней части устройства. Сам ёршик привешивают на трос. Все крепления должны быть особенно надёжны, иначе конструкция распадётся и вам придётся производить дополнительные действия — по «выуживанию» их из трубы.

Сначала прочищают все отверстия дымохода ревизионные, а потом приступают к чистке самой трубы. Делая несколько движений вверх и вниз, вы сможете избавиться от сажи, которая из трубы будет падать в печь. Лучше всего, если около печи будет находиться кто-то ещё, чтобы сигнализировать об эффективности и о времени прекращения работы.

Заканчивать очистку трубы следует тогда, когда сажа перестанет сыпаться.

Почистить трубу можно и при помощи подручных средств, о чём снято немало видеороликов.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

ротационную турбину;
флюгер;
электрический вентилятор;
стабилизатор;
дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

центральная ось;
фигура;
роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

стабилизирует давление в топке;
ослабляет избыточную тягу в трубе и улучшает КПД котла;
защищает помещение от возникновения обратного засасывания дыма.

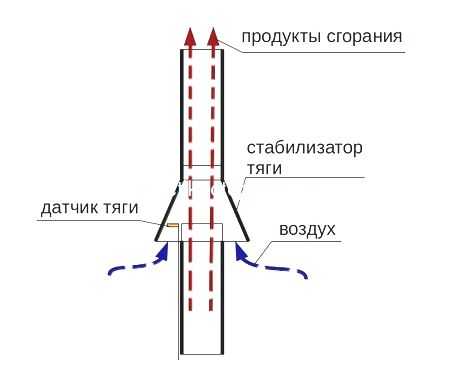

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
конусообразный колпак.

Что такое каминный дымосос, и зачем он нужен?

Данное устройство является канальным вентилятором с электромотором, которое крепится на выходе дымоходной трубы. Принцип работы устройства прост – во время работы вентилятора усиливается тяга в дымовой трубе.

Проще говоря, данное приспособление является принудительной вытяжной системой, но они не предназначены для полноценной вытяжки. Их используют только для улучшения (эпизодического) естественной тяги в трубе, либо на время ее ремонта.

Вытяжки для дымоходной трубы

Например, каминный дымосос запускают по необходимости – на время, когда естественная тяга падает до определенного значения.

Когда его стоит применять?

Существует несколько показаний к применению каминного дымососа, которые так или иначе связаны с нарушениями тяги в дымоотводной трубе.

Показания к применению:

Когда тяга в дымоотводной трубе отсутствует вовсе (например, из-за ошибок строительства дымоотводной трубы, либо из-за ее слабости в плане вытяжки). Такое часто бывает при неправильном подборе высоты дымохода.
В случаях, когда дымоотвод неправильно расположен относительно конька крыши.
Если рядом построили более высокое здание и, соответственно, из-за этого упала тяга (по причине преграды ветровым потокам).
В случаях, когда дымоход нуждается в ремонтных работах (появились щели, трещины, какие-либо выступающие элементы).
В случаях, когда диаметр дымоотвода выбрали недостаточно большой, либо напротив – чересчур большой.

Плюсы и минусы применения

Любое устройство подобного типа имеет как ряд неоспоримых преимуществ, так и ряд недостатков. В том числе это актуально для дымососов.

Среди плюсов такого устройства стоит отметить:

можно не ремонтировать дымоход «прямо сейчас» — дымосос позволяет отложить ремонтные работы на неопределенный срок;
возможность создать необходимую тягу за счет ее усиления, в любую погоду;
можно существенно уменьшить вред от образования конденсата за счет того, что тяга будет повышенная, и конденсата в итоге будет образовываться меньше;
возможность отключать вентилятор в любое время, когда имеется достаточная естественная вытяжка из дымоотводной трубы.

Список минусов применения такого устройства:

не всегда имеется возможность монтажа дымососа;
дополнительное потребление электрической энергии (однако, справедливости ради, такие вентиляторы потребляют сравнительно мало электроэнергии).

Для каких дымоходов подойдет?

Использовать дымосос можно на дымоотводных трубах для печи, камина, различных котлов (газовых и твердотопливных)

Но есть одно важное условие – монтировать такое изделие можно только на дымоходы, в которых температура не превышает +600 градусов

Виды крепления вытяжек дымохода

Это в том числе касается и жаростойких моделей. Хотя они и рассчитаны на высокотемпературный режим работы, но не на слишком большой (поэтому используются для печки или камина, но не в промышленных целях). Причем +600 градусов это весьма неплохой показатель, многие термостойкие дымососы и вовсе рассчитаны на температуру до +350 градусов (средняя величина).

Целесообразность использования устройства

Когда вентилятор постоянно работает на максимальных оборотах, ресурс прибора быстро исчерпывается. Мощность аппарата снижается и он выходит из строя. Большинство деталей не выдерживают такой нагрузки, изнашиваются, ломаются. Установка контроллера скорости увеличивает срок службы вентилятора.

Кроме сбережения рабочего ресурса, регулятор выполняет и другую важную функцию — снижает шум от работающей вентиляционной системы.

Еще один веский довод для монтажа регулятора — экономия электроэнергии. Результатом снижения количества оборотов лопастей, изменения общей мощности прибора становится уменьшение расхода энергии.

Выводы

Усилитель тяги необходим для нормальной работы системы отопления, если вывод дыма затруднен. При выборе подходящего устройства нужно учитывать причины ухудшения тяги и особенности отопительного оборудования. Это позволит сконструировать систему отведения дыма, которая будет работать максимально эффективно.

Для нормализации тяги используют различные устройства. Они имеют свои преимущества и особенности монтажа. Некоторые такие устройства легко собрать своими руками. Чаще всего используют простые усилители вроде флюгера и дефлектора.
