Основные типы цоколей ламп освещения

Устройство и принцип действия наиболее популярных моделей

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.


Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.

Лампы накаливания

Самым первым источником света в доме является лампа накаливания. Ее изобрели еще в 19 в. С тех пор ее много раз реконструировали и улучшали, но суть осталась прежней. Состоит лампочка из стеклянной колбы, нити накаливания и цоколя, на котором расположены контакты. Нить накаливания сделана из сплава вольфрама и выдерживает температуру до +3200 градусов. Для того чтобы спираль не перегорела, в колбу закачивают инертный газ. Видимый свет лампы происходит от проводки тока через проводник на нить накаливания. Все лампы различаются по форме колбы и цвету стекла. Вытянутая колба используется в декоративном освещении. Зеркальная направлена на подачу света вниз, чтобы не освещать потолок. Колба лампы сильно нагревается и с точки зрения пожарной безопасности является небезопасной. Такие приборы нельзя помещать в пластиковые и деревянные абажуры из-за риска возгорания материала.

Штыревые цоколи лампочек

Второе место в сфере бытового освещения уверенно удерживают лампочки со штыревым цоколем. Их условное обозначение начинается с буквы «G», после которой следует число, указывающее на расстояние между штырьками в миллиметрах. Кроме этого после буквы «G» может следовать ещё одна заглавная латинская буква U, X, Y или Z. Дополнительная буква свидетельствует о модификации цокольной части, а точнее о геометрических размерах изолятора. Например, лампочки G5.3 и GY5.3 с лицевой стороны абсолютно идентичны, но отличаются диаметром и высотой цоколя (изолятора). Неизменными для данных типоразмеров остаются две величины: расстояние между контактными штырьками и толщина штырька.

Самыми миниатюрными из двухштырьковой серии являются источники света со стеклянным цоколем G4. Галогенные лампы этого типа, как правило, изготавливают на напряжение 12 В и мощность 5–20 Вт. Они востребованы в люстрах с пультом управления и светодиодной подсветкой. Гораздо реже встречаются галогенки G4 на 230 В, мощность которых может достигать 40 Вт.

Цоколь G5 имеет место в энергосберегающих трубчатых люминесцентных лампах, у которых диаметр колбы равен 12,5 или 16 мм. В быту используется редко.

С цоколем G5.3 и его подвидами (GU5.3, GX5.3 и пр.) многие знакомы не понаслышке. Им оснащают лампочки типа MR16, которые используют в скрытых потолочных и подвесных светильниках, а также в подсветке витрин.

Источники света со стеклянным цоколем G6.35 внешне схожи с G4, но немного крупнее. Их выпускают в трёх модификациях (X, Y, Z) и используют в светильниках с соответствующей ответной частью.

G9 – сравнительно редкий вид разъёмного соединения, который можно встретить в эксклюзивных моделях светильников для декоративного освещения. Цокольная часть может быть выполнена в двух вариациях. В галогенных лампах это стеклянный изолятор, из которого выведены две проволочные петельки. В светодиодных лампах это пластиковый изолятор с плоскими стальными выводами. В обоих случаях расстояние между центром выводов составляет 9 мм.

GU10 – это поворотный штырьковый цоколь лампы с утолщением на концах контактов. Такая конструкция позволяет надёжно зафиксировать осветительный прибор в патроне.

G13 представляет собой аналог G5, но большего размера. Также используется в трубчатых энергосберегающих люминесцентных лампах типоразмера Т8.

GX53, GX70 разработаны с целью уменьшения высоты светильника, что имеет принципиальное значение в освещении подвесных потолков. Фиксация в патроне осуществляется аналогично GU10, а сама лампа имеет прекрасный эстетичный вид. Лампы с цоколями GX53, GX70 ещё называют таблетками, так как их высота не превышает 27 мм. Типы цоколей светодиодных ламп ничем не отличаются от своих предшественников. Крошечные размеры светодиодного кристалла позволяют конструировать новые осветительные приборы любого размера, подстраивая их под любые имеющиеся виды цоколей. На сегодняшний день ассортимент резьбовых и штыревых светодиодных ламп настолько велик, что можно полностью перейти на LED-освещение в своём доме.

Название лампа получила от специального покрытия люминофора, который наносится на внутреннюю поверхность трубки. В его состав входит фосфор. Благодаря люминофору, мощность света намного больше, чем у привычных ламп накаливания при одинаковом потреблении электроэнергии. Это и обеспечивает экономный расход электричества. В состав люминофора добавляют различные добавки для создания цветовых эффектов.

Лампы выпускают в виде прямой трубки и кольца спиральной или прямой формы. Первый вариант состоит из баллона из стекла с цоколями, расположенными по краям.

Второй вариант состоит из двух частей – патрона и стеклянной трубки прямой или спиралевидной формы. Этот вид получил название – компактные люминесцентные лампы, сокращенно КЛЛ. По типу патрона они бывают штырьковые и с резьбой.

Последний вариант подходит для обычного патрона вместо традиционной лампы накаливания. Первый вариант используется только в приборах со специальным устройством. Внутри трубки находятся инертные газы и пары ртути. Именно наличие ртути делает небезопасным применение этого источника света.

Основной принцип работы заключается в свечении люминофора. При включении начинает нагревается вольфрамовый элемент и образуется электрический разряд в смеси газов, находящихся внутри стеклянной трубки.

В результате взаимодействия появляется свечение в ультрафиолетовом спектре. Так как внутренняя поверхность колбы покрыта люминофором, в составе которого есть фосфор, в результате взаимодействия с УФ спектром колба начинает светиться.

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

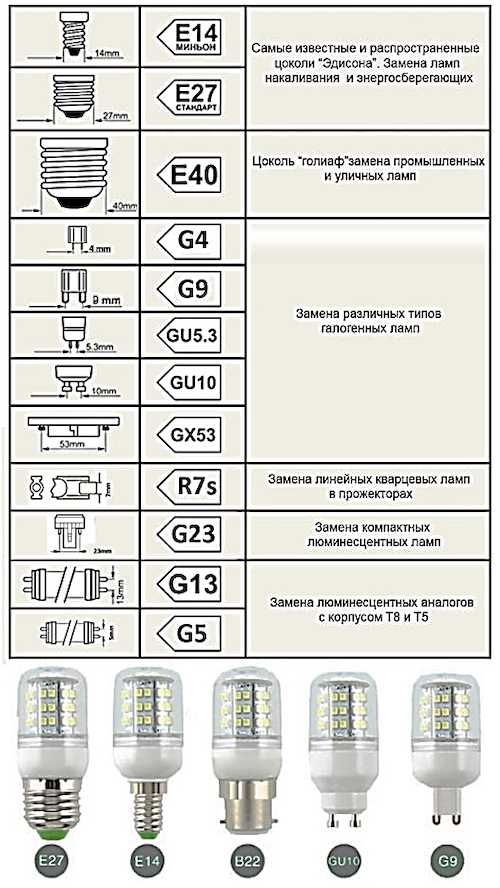

Типы и обозначение цоколей ламп

Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.

Примером такой маркировки служат следующие буквенные обозначения:

  • Е – стандартный,
  • G – штырьковый,
  • R – с утопленным контактом,
  • B – штифтовой,
  • F – с одним штырьком и т.д.

Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.

Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.

  • А – означает автомобильную лампу,
  • V – наличие конического цоколя,
  • U – указывает на энергосбережение.

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

  • Е14 – подходит для маленьких лампочек, которые называют «миньоны». Их используют в маломощных (до 3 Bт) светильниках, компактных люстр, бра, которые обычно размещены на кухне, туалете, ванной, коридоре. Форма источников света отличается: свеча, шар или гриб;
  • Е27 – этот держатель используется для наиболее привычных всем лампочек. Их устанавливают в подвесные, накладные люстры, различные светильники и т. д. Оптимальная мощность осветительных элементов – от 4 Bт. Они подходят не только для обычной, но и галогенной, энергосберегающей, диодной лампы;

Универсальный винтовой цоколь подходит для ламп разного вида: обычные, галогенные, люминесцентные, светодиодные (LED).

Существует еще несколько видов разъемных соединений резьбового типа, которые используются реже:

  1. Е5 – это самый миниатюрный держатель лампы.
  2. Е10 – маленький цоколь, рассчитанный на низкое напряжение (до 6.3 B).
  3. Е12 немного больше предыдущего типа устройства.
  4. Е17 – малое разъемное соединение.
  5. Е26 – держатель среднего размера.

Цоколи Е17 и Е26 рассчитаны на сеть 110 В.

Перед тем, как сделать выбор, обязательно посмотрите на патрон светильника и изучите технические характеристики.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.


Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Таблица автомобильных ламп и их заменяемость.

Таблица-список автомобильных ламп

Обозначения в таблице представлены в двух форматах. Новом международном и старом обозначении автомобильных ламп. Дополнительное изображение поможет идентифицировать лампу.

* На первый взгляд абсолютно идентичны лампы H8, H9, h20, h21, h22 и h23, но это не так!

Мощность — 35W

Напряжение — 12V

Световой поток — 800 лм

Цоколь — PGj19-1

Мощность — 55W

Напряжение — 12V

Световой поток — 1350 лм

Цоколь — PGj19-2

H9

Мощность — 65W

Напряжение — 12V

Световой поток — 2100 лм

Цоколь — PGj19-5

  1. потребляемая мощность у всех этих ламп разная, что говорит о различных требованиях к проводке автомобиля. Так, например, для лампы h21 потребуются более толстые провода, т.к. ее номинальная мощность 55W, а максимальная порядка 62W. Если вместо H8 Вы установите лампы h21, то это может привести к сгоранию предохранителя или в крайнем случае, к возгоранию электропроводки автомобиля, что недопустимо;
  2. производители автомобильных ламп позаботились и выполнили цоколя этих ламп с небольшими отличиями. У каждой из этих ламп есть три «усика», дак вот выполнены они с небольшими отличиями, чтобы потребитель не смог установить одну лампу в замен другой и подверг свой автомобиль и себя опастности;
  3. и наконец последняя причина это разъем, как видно на фото, разъем у данных ламп разный, что также не позволит установить одну лампу вместо другой.

Цоколи ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

Взаимозаменяемы цоколи ламп P21W, R5W, R10W, RY10W.

Типы цоколей автомобильных ламп.

В зависимости от количества контактов у цоколя лампы добавляется соответствующая буква.

s — один контактd — два контактаt — три контактаq — четыре контактаp — пять контактов

А – лампа автомобильная.АМН – лампа автомобильная миниатюрная.АС – софитная лампа автомобильная.АКГ – кварцевая галогенная автомобильная лампа.Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.R2 — Диамтр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Буква «Y» в названии обозначает, что цвет лампы — желтый (yellow).

Обозначение «/4W», «/5W» и «/7W» показывает, что лампа имеет 2 нити накаливания (в светодиодных лампах — 2 режима работы: мягко/ярко). Цоколи ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

Цокольные лампы -T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W для габаритов, поворотников, стоп-сигналов.

Безцокольные лампы — W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Применяемость.

Как определить какой тип ксеноновых ламп установлен в вашем автомобиле?

Многие ксеноновые автомобильные ламы на первый взгляд одинаковые, но это не так. Они абсолютно разные по внешнему виду, характеристикам и служат для разных целей.

Последняя буква:

  • S — Для линзованной оптики.
  • R — Для рефлекторной оптики.

Напряжение:

  • D1S/D1R — 85v.
  • D2S/D2R — 85v.
  • D3S/D3R — 45v.
  • D4S/D4R — 45v.

Не взаимозаменяемы!

Если лампа в автомобиле отсутствует по какой-либо причине? Определяем по посадочному отверстию. Которое соответственно будет в зеркальном виде.

Для каких типов ламп подходит цоколь е27

Осветительное оборудование отличается не только патронами. Важными являются технические характеристики: напряжение, мощность и допустимые показатели температур. В соответствии с этой информацией выбирают те или иные лампы.

Единственный промах, который легко решается — это диаметр винтового цоколя. Производители предлагают на выбор различные переходники. Правда, тогда патрон будет удлинен, а лампочка сильнее выделяться из-за плафона. Зато все будет работать исправно.

Если совершить ошибку в выборе типа лампы, то можно ошибиться с нагревом и патрон начнет плавиться. Неверное напряжение приведет к выходу из строя какого-либо прибора.

Лампа накаливания

Классический тип ламп с вольфрамовой или угольной нитью накаливания внутри по популярности занимает лидирующую позицию. Главной причиной тому является низкая цена. Технические характеристики выглядят следующим образом:

  • световой поток около 9-19 Лм/Вт;
  • мощность от 25 до 150 Вт;
  • напряжение может быть 230 и 380В;
  • долговечность равна примерно 1000часам;
  • цвет — желтый.

Однако, на современном рынке лампы накаливания заметно уступают другим аналогам.

Важно! Нити накаливаются до 2-3 тыс. градусов по Цельсию, из-за чего пластиковые патрону нередко плавятся от нагревания. Внутри колбы в рабочем режиме происходит образование паров, которые приводят к помутнению стекла

В результате степень освещенности снижается

Внутри колбы в рабочем режиме происходит образование паров, которые приводят к помутнению стекла. В результате степень освещенности снижается.

В группе ламп накаливания выделяют несколько отдельных видов. С внутренними покрытием из серебра рефлекторные приборы применяются в том случае, когда нужен направленный свет. Для создания яркой обстановки подключают иллюминационные лампы с покрытием внутри или снаружи колбы из неорганических пигментов. Стоит отметить, что мощность при этом может достигать всего 10-25 Вт.

Лампы с пигментированным покрытием

Для дизайнерского освещения производители предлагают устанавливать декоративную продукцию. Она отличается формой прозрачной колбы и крупными спиралями нитей внутри.

Галогеновые

Этот тип ламп усовершенствован наличием галогеновых паров в вакууме колбы меньшего размера. При этом мощность увеличена в 2 раза. Вольфрамовая нить служит от 2000 до 5000 часов. При этом световой поток имеет показатель 17-20 Лм/Вт. Изделия, которые дополнены бромом или йодом освещают примерно на 10 Лм/Вт сильнее. Рабочее напряжение может составлять как 220В, так и 12В.

Энергосберегающие

Люминесцентные лампы потребляют в 5 раз меньше энергии, чем обычные. То есть на излучение дневного (белого) или желтого света мощностью от 25 до 600 Вт уйдет 5 и 120 Вт соответственно. Световой поток составляет 44-70 Лм/Вт.

Срок службы равен 1000-15000 часам. Но есть мнение, что частое соединение и обрыв контактов приводит к сокращению этих показателей.Во время свечения выделяется ультрафиолетовое излучение, которое иногда отрицательно сказывается на здоровье человека.

К особенностям энергосберегающих ламп относят 2 момента. Первый заключается в наборе цвета. На это уходит от 3 до 120 секунд. Второй нюанс — это мерцание. Если это происходит — значит прибор скоро выйдет из строя. Применение имеет ограничение относительно температуры. Нельзя использовать лампочки при температуре ниже −15 градусов по Цельсию.

Важно! Стоит отметить наличие фосфора и ртути. Если колба разобьется, то помещение следует сразу проветрить, а осколки сразу убрать

Светодиодные

Эти лампы стали активно вытеснять другие аналоги за приличную экономию электроэнергии. При потреблении 4-15 Вт светит прибор на 30-150 Вт. При этом световой поток составляет 80-120 Лм/Вт, а нагревание корпуса практически отсутствует. Работают такие лампы под напряжением в 12, 24, 220 В. Служат от 15000 до 50000 часов.

В отличие от других вариантов, некоторые светодиодные приборы допускаются для использования в сети с диммерами. Внутри корпуса встроена специальная схема, которая воспринимает сигналы, подаваемые устройством. Об этом производителей указывает на упаковке.

Особенности цоколей Е27 и Е14

Чаще всего в продаже встречаются винтовые и штыревые цоколи, отличающиеся креплением ламп. Рассматриваемые в обзоре варианты относятся к одному типу. Он обозначается буквой «Е» (сокращенное от «Edison Screw type») и называется цоколь Эдисона, так как именно он запатентовал данную конструкцию в начале 20-го века.


Конструкция стандартной лампы накала.

Эту разновидность отличает то, что лампочки вкручиваются в патрон по специальной резьбе, которая обеспечивает надежную фиксацию источника света. Основные особенности таковы:

  1. Напряжение подается через центральный контакт, расположенный на конце тыльной части. В патроне есть пружинный элемент, который надежно прижимается к поверхности и обеспечивает передачу тока с минимально возможной степенью нагрева.
  2. Нулевой провод присоединяется сбоку и подается на резьбовую часть. Такая система обеспечивает безопасность конструкции и исключает поражение человека током при замене лампочки.
  3. Изделия всегда изготавливаются из металла. Что касается патронов, они могут быть керамическими, карболитовыми и пластиковыми. Каждое из решений имеет свои плюсы и минусы, но именно керамика считается самой надежной и служит в разы дольше.
  4. Шаг резьбы одинаков у обоих вариантов. Она стандартная независимо от типа конструкции и ее диаметра.

Обе разновидности рассчитаны на напряжение не выше 250 В. Поэтому основным направлением их использования является бытовое освещение. Это могут быть светильники любого типа, декоративная подсветка или уличное освещение. Но для наружного применения подбираются модели фонарей с повышенной степенью защиты от влаги.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.


Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.


Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.


Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Типы лампочек e27 и их параметры

Цоколь Е27 используется во всех сферах быта и на производстве, а также на рудничном оборудовании. Постепенно лампы накаливания сменяются светодиодными и энергосберегающим. Однако принцип крепления остается прежним.

Лампа накаливания

Лампа накаливания – источник освещения. Активнее всего применялся с момента изобретения электрических светильников и вплоть до 21 века.

В лампе накаливания свет появляется из-за нагревания угольной нити или вольфрама до очень высоких температур. Нагревание осуществляет электричество, проходящее через патрон на цоколь.

Стеклянная колба поверх нити нужна, чтобы раскаленный металл не окислялся в воздушной среде. Из колбы выкачивают весь воздух до образования вакуума, или добавляют инертных газов.

Прибор испускает свет потоком 10 Лм/Вт. Диапазон мощности у него определен границами в 25–150 Вт. Частые включения-выключения заставляют вольфрамовую нить изнашиваться и перегорать.

Галогеновые

Галогеновый светильник – это лампа накаливания, наполненная изнутри парами галогена. Устройство испускает поток света в 17–20 Лм/Вт. Галогенные светильники служат до 5000 часов, что значительно превосходит срок службы обычных ламп накаливания. Часто встречаются галогеновые лампочки со штырьками, линейного типа.

Энергосберегающие

Компактные лампы, испускающие люминисцентный свет. Энергосберегающие устройства, как это следует из названия, потребляют меньше энергии.

В то же время, они отдают света в 5 раз больше, чем обычные светильники. Их световая мощность составляет 50–70 Лм/Вт. Уровень мощности тока в витом люминисцентном светильнике на 20 Вт соответствует мощности в 100 Вт на стандартной лампе накаливания.

Витая, или спиралевидная форма, обеспечивает компактность изделия. Энергосберегающие устройства дают ровный «дневной» свет, благотворно влияющий на человека.

Светодиодные

Лампы светодиодного типа начали массово расходиться после 2010го. Диапазон мощности лежит в пределах от 4 до 15 Вт. Световой поток от светодиодов в среднем – 80-120 Лм/Вт. Как видно из этих чисел, светодиодные лампы совершили очередной шаг к меньшему энергопотреблению с большей отдачей.

Светодиодные устройства можно использовать в помещениях с высоким уровнем влажности, поскольку они являются относительно безопасными. В продаже есть модели, рассчитанные на низкое напряжение в 12-24 Вт.

Преимущества и недостатки

Выбирая схему освещения для своего дома, люди часто решают использовать стандартный цоколь типа E27. И это не странно, ведь у него есть много преимуществ:

  1. Популярность. Основным «конкурентом» для E27 сегодня является E14, оба размера доступны практически в каждом магазине. Не нужно заказывать в интернете редкостный вид лампочки.
  2. Цена. Массовость товара и недорогие комплектующие делают его доступным каждому. Изделия с цоколем E27 стоят недорого.
  3. Ассортимент. С таким цоколем продаются лампы накаливания, светодиодные, галогенные и энергосберегающие модели. Также E27 есть у каждого производителя, поэтому можно выбрать осветительный прибор по качеству и стоимости.

  4. Не деформируется. Цоколь Эдисона, включая и 27 размер, является весьма прочной конструкцией, на форму которой не влияют перепады температур или тряска во время транспортировки.
  5. Мощность. С таким цоколем есть приборы даже на 300-350 Вт, чего хватит даже для сравнительно небольшого производства.

Недостатки:

  1. Возможность появления коррозии. Если цоколь начнет ржаветь в светильнике, то вытащить его потом будет непросто.

  2. Есть изделия низкого качества. Ассортимент ламп такого размера действительно большой, есть даже модели очень низкого качества от малоизвестных производителей.

«Географические особенности» цоколей обычных бытовых ламп

На отечественном рынке представлены лампы резьбового диаметра Эдисона в трех стандартных типоразмерах — E27, E14 и E40 для промышленного и уличного освещения. Аналогичные лампочки используют и на территории Европы. Это позволяет практически без каких-либо проблем приобретать люстры, бра, светильники от европейских производителей.

Исключение составляет Британия, где цоколи лишены резьбы, а оснащены защелкивающимся байонетом. Отличия имеют и бытовые лампочки, используемые в Канаде, а также в Соединенных Штатах Америки. В этих странах распространены резьбовые цоколи E12, E17 и E26. Кроме того, вместо мощных больших E40, применяют отличный от стандартного цоколь E39. Следует учитывать, что такая разница обусловлена не только размером цоколя, но и напряжением. Лампочки с цоколями E26 и E17 работают от электросети, напряжение в которой составляет 110В.

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
