Как утеплить вентиляцию с канализационных труб

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

• минеральная вата;
• стекловата;
• пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
• производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

• это один из самых дешевых теплоизоляционных материалов;
• его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
• толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

• это не токсичный материал;
• обладает он звуко- и пароизоляционными качествами;
• на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Какие источники шума могут быть в вентиляции?

Шумы, возникающие в вентиляционной системе, можно разделить на несколько разновидностей:

1. Вибрационный шум появляется в вентканале с непрочно закрепленными деталями. Некачественная сборка вентиляции, особенно ненадежная фиксация вентиляторов, становится причиной появления вибраций.
2. Воздушный шум возникает в результате движения потоков воздуха по каналам. Поскольку скорость движения воздушных масс довольно высокая, неизбежно появление небольшого гула. Его можно уменьшить только незначительно.
3. Генерирующий шум появляется на сложных поворотах и разветвлениях вентиляционной системы. Гул может быть довольно сильным, поэтому нужно предпринимать меры для его глушения.

Скорлупа для теплоизоляции

Скорлупа может быть монолитной (в этом случае ее нанизывают на трубу) или сборной. Последний вариант используется для готовых действующих систем. Скорлупа может выручить в тех местах, где труба проводится через стену. При намотке рулонного утеплителя в таких случаях может возникнуть сложность. Довольно хороших результатов удается достичь на наружных открытых участках. Однако те точки, где воздуховод поворачивает, закрыть цилиндром не получится. В таких условиях рекомендуется использовать изолирующие маты.

Скорлупа может быть выполнена из:

• Пенопласта.
• Минеральной ваты.
• Экструдированного пенополистирола.
• Полиэтилена.
• Каучука.

В приточных и вытяжных в воздуховодах при работе возникает сильный шум. При увеличении сечения трубы пропускная способность становится выше, но возрастает и сопротивление. Внутренняя отделка позволяет сделать поверхность максимально гладкой, что меньше тормозит воздушный поток.

Материалы

И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Давайте устроим небольшой обзор современных утеплителей, которые могут успешно применяться для вентканалов.

Требования

Начнем с того, что сформулируем наши пожелания.

• Теплоизолирующие качества будут, разумеется, приоритетной характеристикой утеплителя.
• Пожарная безопасность. Утепленная вентиляционная труба при пожаре не должна стать магистралью для распространения пламени.
• Цена по возможности не должна быть заоблачной.

Минеральная вата

Достоинства:

Непревзойденная дешевизна. Любой другой утеплитель обойдется дороже.

Минеральная вата толщиной 50 миллиметров поставляется в рулонах.

Абсолютная пожарная безопасность.

Недостатки:

• Довольно трудоемкий монтаж. Вентканал обворачивается слоем минеральной ваты; затем он заворачивается в фольгу (что допустимо только во внутренних помещениях) или защищается оцинковкой. Снаружи конструкция стягивается бандажами.
• Необходимость защищать органы дыхания и глаза при работе с материалом. Любой, кто хоть раз работал с минеральной ватой (или стекловатой, которая отличается лишь толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
• Материал со временем слеживается. Появляются просветы в утеплении.
• Увлажнение приводит к потере теплоизоляционных качеств.

Части недостатков лишено готовое решение на основе минеральной ваты – утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги с армированием стальной проволокой. Однако она подразумевает прокладку вентиляции с нуля.

Пенопласт

Готовая разъемная скорлупа из плотного пенопласта (пенополистирола) во многих отношениях удобнее.

Достоинства:

Процесс утепления не связан с риском для здоровья и сравнительно прост. Как утеплить вентиляционную трубу пенопластовой скорлупой? Просто надеть на вентиляцию две половинки разъемной теплоизоляции и сдавить их, чтобы соединение “шип-паз” зафиксировалось.

Схема делает понятным способ соединения.

• Материал обеспечивает прекрасную теплоизоляцию и практически не меняет со временем своих теплоизолирующих свойств, независимо от колебаний влажности.
• Пенопласт дешев. Именно в силу дешевизны он является основным кандидатом среди утеплителей, если вы планируете утепление лоджии или фасада частного дома (см. подробнее статью Как утеплить лоджию и что для этого потребуется).

Недостатки:

• Пенопласт прекрасно горит с выделением токсичных продуктов сгорания.
• Скорлупу легко применять только на прямых участках воздуховодов.

Пенополиуретан, пенополипропилен

Скорлупа может изготавливаться не только из пенопласта. Два других вспененных пластика по способу применения сходны с пенопластовой теплоизоляцией.

В чем разница?

• Оба материала обладают несколько большей механической прочностью.
• Они дороже.
• Для фиксации приходится накладывать бандаж. В его качестве часто используется обычная вязальная проволока.

Скорлупа из пенополиуретана.

Вспененный полиэтилен

В продаже этот материал можно встретить в виде разрезных трубок различного диаметра. Они надеваются на трубу вентиляции – и, собственно, работы по теплоизоляции завершены.

Материал дешев и не боится влажности, механических воздействий умеренной силы и грызунов.

Однако в тех случаях, когда нужно утеплить вентиляцию в холодной климатической зоне, можно обратить внимание на две других разновидности утеплителей на основе вспененного полиэтилена

• Пенофол и его аналоги представляют собой пенополиэтилен с нанесенным слоем алюминиевой фольги. В нашем случае она полезна тем, что утепленная труба будет собирать меньше пыли: пористая поверхность пенополиэтилена склонна накапливать загрязнения.
• Самоклеющийся утеплитель на основе того же пенополиэтилена снабжен липким слоем, упрощающим работу. Если вы хоть раз выполняли утепление пластиковых окон или стальных дверей резиновым или поролоновым уплотнителем, вы уже сталкивались со способом его фиксации: достаточно просто удалить защитную глянцевую бумагу и прижать материал к поверхности (см. также статью Чем утеплить окна – готовимся к зиме).

Материал очень удобен для утепления труб квадратного или прямоугольного сечения.

Толщина утеплителя может достигать 10 миллиметров; при необходимости он может быть уложен на вентиляционные трубы в несколько слоев.

Назначение теплоизоляции воздуховодов

Устройство вентиляционных каналов и воздуховодов подчиняется техническим правилам, которые диктуют выбор труб, их размещение, способы соединения и обязательную теплоизоляцию, если коммуникации проходят по неотапливаемым участкам.

Вентиляционные трубы проходят по всему пространству дома: начинаются в подвале, который часто используют в качестве технического или подсобного помещения, и заканчиваются над кровлей.

Не все помещения дома отапливаются. Зачастую в подвале и на чердаке устанавливается низкая температура, которая и вызывает проблемы, главные из которых – потеря тепла и образование конденсата.

Правила обустройства вентиляции изложены в СНиП 41-01-2003. Там же можно почерпнуть информацию об отоплении и кондиционировании в целом.

Тепловая изоляция воздуховодов бытовой вентиляции выполняет 4 функции:

Галерея изображенийФото из Стенки пластиковых или металлических воздуховодов контактируют с внешней средой, которая может значительно снизить температуру воздуха внутри труб Взаимодействие теплого воздуха с холодной поверхностью коммуникаций вызывает выпадение осадка. Влага разрушительно действует на материал труб, просачивается внутрь помещений В случае возникновения пожара огонь быстро распространяется по воздуховодам по территории всего дома, если они не защищены должным образом Движение воздуха внутри труб часто порождает посторонние звуки и создает вибрации. Снизить уровень шума помогает правильный монтаж коммуникаций и применение шумоподавляющей теплоизоляции Функция #1 – снижение теплопотерьФункция #2 – предупреждение образования конденсатаФункция #3 – обеспечение огнестойкостиФункция #4 – уменьшение шума и вибраций

Каждая из приведенных функций очень важна. Например, конденсат может создать большие проблемы для владельцев дома. Влага, образующаяся на внешних стенках труб, вызывает коррозию металла и за короткий срок способна привести к полной замене некоторых вентиляционных участков. На стенах чердака образуется плесень, разрушающая древесину, устанавливается неприятный запах.

Внутренний конденсат не менее опасен. По стенкам труб влага просачивается в жилые помещения и также вызывает негативные последствия: повышает общий уровень влажности, является причиной деформации деревянной мебели и отделки, появления грибка и плесени, плохого самочувствия у жильцов.

И снижение температуры в спальнях, и посторонние шумы, мешающие спать – все это результат охлажденных вентиляционных труб. Если вам знакомы перечисленные проблемы, то вы можете справиться с ними самостоятельно, утеплив воздуховоды. А для начала нужно правильно подобрать теплоизоляционный материал.

Решение комплекса задач при помощи утепления

Вентиляционный «набор» включает перечень оборудования для нагнетания и удаления воздушных потоков, поддерживающих внутри помещений нужные характеристики микроклимата. Сюда же относятся воздуховоды: транспортные воздушные «артерии», проходящие со стороны улицы и внутри помещения.

Чтобы воздушные каналы обладали нужным показателем прочности, нужной проходимостью, требуется их правильное утепление. Для этого берутся на вооружение нормы, обеспечивающие санитарно-эпидемиологическую стабильность в жилых домах. Не стоит пренебрегать требованиями строительными правилами и нормами в части отопления, организации вентилирования и кондиционирования помещений, а также применения теплоизоляции и защиты зданий от тепловых потерь.

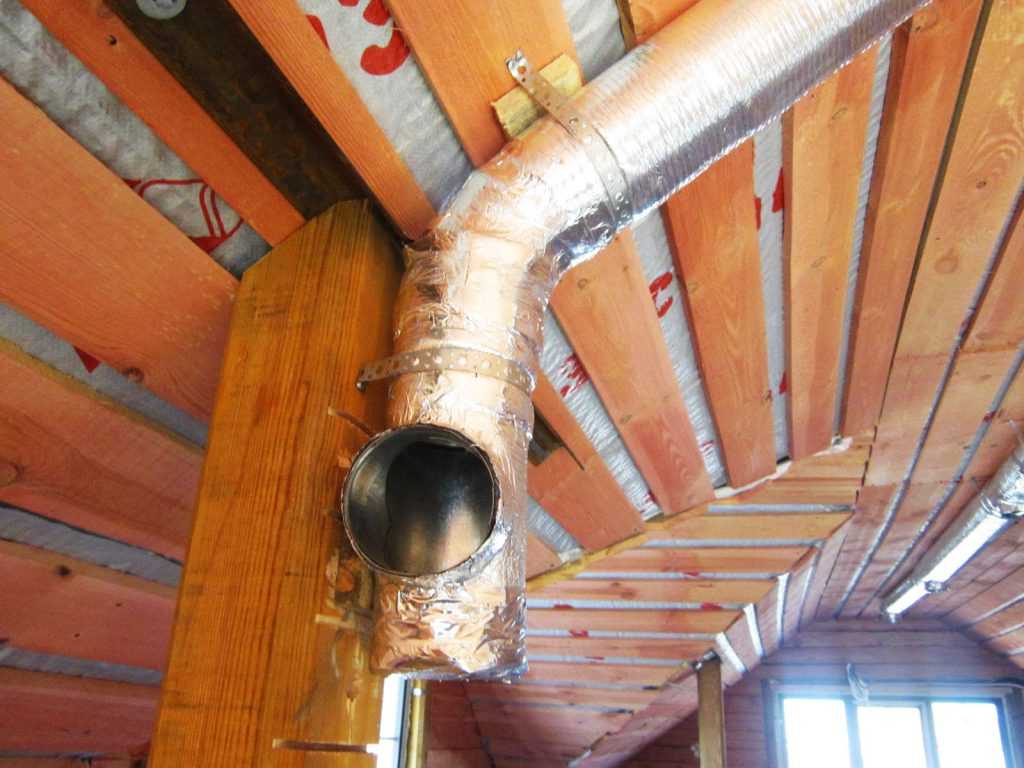

Теплоизолировать воздуховод совсем несложно

Утепление вентиляции в частном доме решает в комплексе такие задачи:

• не позволяет оседать выпавшей из воздуха влаге на поверхностях вентиляционных конструкций;
• повышает сопротивляемость конструкций огню;
• способствует снижению потерь тепла;
• «гасит» высокие генерирующие частоты звуковых и вибрационных колебаний.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов.

Как сделать утепленную вентиляционную трубу – выбираем материал и способ утепления

Основное назначение системы вентиляции – создание благоприятной атмосферы внутри здания. Вентиляционная труба, входящая в ее состав, требует обязательного утепления в холодное время года.

В процессе эксплуатации вентиляционная труба нагревается под воздействием выходящего воздуха и одновременно обдувается холодом с внешней стороны. В результате этого стенки конструкции покрываются конденсатом. Влажность собирается в капли воды и стекает вниз по трубе, становясь причиной разрушения, как строительной конструкции, так и самой трубы.

Способы защиты от холода вентиляционных труб

Защитить вентиляцию от воздействия холодного воздуха можно самостоятельно, не обращаясь за помощью к профессионалам. Однако может возникнуть проблема, чем утеплить вентиляционную трубу.

Теплоизоляцию можно выполнить с использованием следующих материалов:

• Минеральной ваты.
• Плит пенополистирола или пенопласта.
• Пенополиуретана.
• Базальтового волокна.

Утеплитель может наноситься на трубу такими способами:

• В виде скорлупы.
• В форме цилиндра и полуцилиндра.
• В виде шнура.

Защитная оболочка из минеральной ваты

Утепленная вентиляционная труба получается в результате работы по такому алгоритму:

• С трубы удаляют пылевые и грязевые отложения.
• Обматывают одним слоем минеральной ваты.
• Дополнительно оборачивают одним слоем фольгированного утеплителя. Это позволит предотвратить проникновение холода внутрь.
• Образующиеся стыки проклеивают алюминиевым скотчем, чтобы получить единый целостный утеплитель. Также можно воспользоваться специальными скобами или замками.

Работая с минеральной ватой, следует соблюдать осторожность, так как мелкие частицы этого материала могут попасть в глаза или дыхательные пути. Рекомендуется надевать для защиты очки и респиратор

Утепление труб вентиляции пенопластом или пенополистиролом

Использование пенополистирола в качестве утеплителя снижает образование коррозии, что позволяет продлить эксплуатационный период утепленных труб для вентиляции.

Пенопластовая скорлупа может монтироваться без специальной подготовки, для этого необходимо следовать инструкции:

• Отмеряют нужные размеры будущей скорлупы и разрезают ножом или пилой.
• Надевают части скорлупы на трубу, делая небольшое смещение, относительно друг друга.
• Закрывают боковые замки утеплителя типа «шип-паз».

Применение такой оболочки позволяет в случае возникновения аварийной ситуации легко удалить утеплитель, а затем установить обратно.

Пенополиуретановое утепление

Утеплитель такого типа выпускается в аналогичной форме с пенополистиролом. Однако пенополиуретан имеет меньшую степень возгорания и более низкую теплопроводность.

Теплоизоляция вентиляционных труб этим материалом выполняется в следующем порядке:

• Нарезают пенополиуретан на полуцилиндры необходимого размера, делая небольшие припуски.
• Устанавливают заготовки на трубу вентиляции.
• Затягивают соединения с помощью бандажей.

Использование вспененного полиэтилена в качестве утеплителя

Бытовые вентиляционные трубы чаще всего утепляют с помощью вспененного полиэтилена. Этот материал является готовой оболочкой, способной принять форму трубы и изолировать ее от холода.

Утепление вентиляционной трубы на крыше заключается в следующем:

• Отмеряют нужное количество материала.
• Разрезают оболочку вдоль специального шва.
• Оборачивают трубу.
• Склеивают швы и стыки специальным клеящим составом или монтажной липкой лентой.

Вспененный полиэтилен не представляет опасности для человека, так как в процессе его использования не наблюдается выделение вредных веществ, а сам материал полностью соответствует экологическим нормам.

Утепление с помощью базальтового волокна

Для выполнения теплоизоляционных работ следует воспользоваться такой памяткой:

• Вначале трубу обматывают базальтовым волокном.
• Поверх него укладывают слой алюминиевой фольги, выполняя крепление проволокой.
• Используя мягкую проволоку, сшивают продольный шов.
• Всю конструкцию закрепляют бандажными пряжками, изготовленными из алюминия или упаковочной ленты.

Крепление базальтового утеплителя может выполняться не только обыкновенной проволокой, для этого также можно использовать:

• Отожженную черную проволоку сечением 2 мм.
• Оцинкованную проволоку аналогичным диаметром.
• Проволоку из нержавейки диаметром 1,2 мм.

Для поддержки утеплителя можно изготовить пряжки из оцинкованных стальных проволочек диаметром 0,8 мм.

Базальтовое волокно, используемое для утепления труб, обеспечивает бесперебойное функционирование системы и сохранение формы при воздействии резкой смены температуры, ультрафиолетового излучения и различных микроорганизмов.

Какие помещения в первую очередь нуждаются в защите

В первую очередь нуждаются в противопожарной защите:

• склады горюче-смазочных материалов;
• производства с применением открытого огня или расплавленных металлов и минералов, сварки, плазменной резки, электропечей различного назначения;
• места с большим скоплением людей – торговые центры, магазины; развлекательные учреждения (театры-кинотеатры, развлекательные комплексы, спортивные сооружения); офисные здания, бытовые здания на промышленных предприятиях, детские и учебные заведения; предприятия общепита4
• подземные сооружения.

На бытовом уровне в первую очередь нуждаются в защите помещения с отопительными приборами (особенно с применением открытого огня) – помещения с печами и каминами, бани, кухни, котельные и расположенные над ними помещения и чердаки. Впрочем, защищать следует все воздухоотводы – пожары возникают и по другим причинам (сигареты, шалости, короткие замыкания).

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

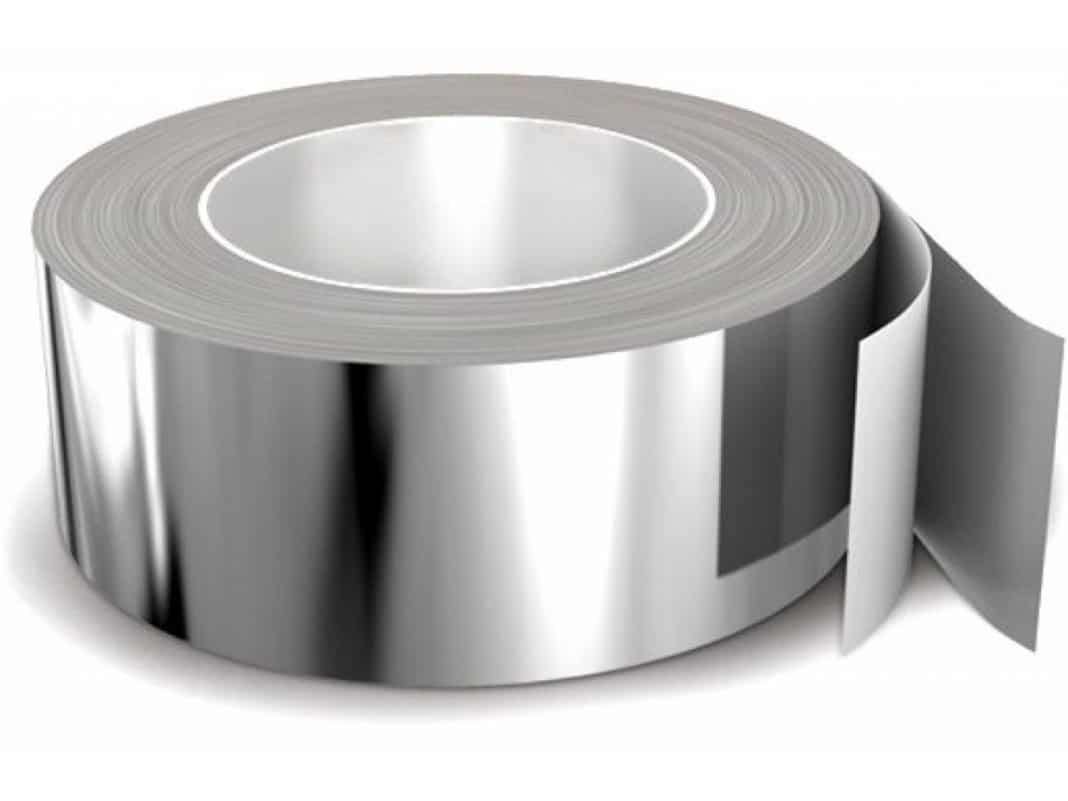

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

https://youtube.com/watch?v=cAdd-rjvEfA

Утепление внутри помещений

Воздуховоды, находящиеся в помещении, тоже нужно утеплять

Технология теплоизоляции воздуховодов внутри здания практически ничем не отличается от изоляции на улице. Просто для нее нет необходимости использовать защитные слои за счет отсутствия негативных природных факторов. Конечно, если утепленные воздуховоды расположены во влажных помещениях или в помещениях с агрессивными средами, то без защиты здесь не обойтись. Но так как разговор идет о теплоизоляции воздуховодов в частном домостроении или квартирах, то отсутствие агрессивных факторов явно налицо.

Изоляция в этом случае будет проходить практически, как любой теплоизоляционный процесс, к примеру, стен или пола:

• Для этого воздуховоды покрывают мембранной, которая будет выполнять функции гидроизоляции.
• Затем укладывается утеплитель.
• После чего весь теплоизолированный воздуховод закрывается еще одним слоем мембраны, а лучше алюминиевой фольгой. В этом случае оба материала будут играть роль паробарьера.

Зачем утеплять вентиляционн ую систем у ?

Чтобы понять, насколько важным является утепление вентиляции — нужно разобраться с тем, зачем оно делается.

Предотвращение появления конденсата.

Уменьшение уровня шума.

Самый главный повод утеплить вентиляционную систему — предотвратить образование внутри нее конденсата.

Зимой воздух, удаляемый из помещения (через вытяжную вентиляцию) всегда оказывается теплее, чем воздух на улице. Участки воздуховода, проходящие через отапливаемые помещения — не страдают, а вот отрезки за пределами теплых зон — начинают обмерзать и обрастать инеем.

Пока вытяжка работает — теплый воздушный поток выходит через трубу. Когда вытяжка выключается — температура падает ниже нуля, и влага замерзает.

Из-за этого просвет воздуховода может существенно сузиться (а из-за этого процесс обрастания инеем ускорится дополнительно). Если зима затяжная, и морозы сильные (долго держится температура намного ниже -10…-15º), то труба может даже полностью забиться. Как следствие — вытяжная вентиляция перестает работать.

Воздуховод, забитый инеем

Вторая причина — снижение теплопотерь — актуальна для систем приточной вентиляции с подогревом. Если в вашем доме поступающий с улицы свежий воздух дополнительно нагревается, то утепление позволит экономить на его обогреве. Благодаря утеплителю воздух не будет остывать, проходя весь путь от нагревателя до конечной точки (комнаты). Особенно это актуально, если от обогревателя до комнаты большое расстояние, и/или если по пути есть участки, проходящие в холодных помещениях.

Третья причина — снижение уровня шума. Слой теплоизоляции, даже тонкий, будет существенно скрадывать вибрацию и шум, которые возникают при прохождении воздуха через воздуховод. Слишком громким и досаждающим этот звук для городского жителя не является, но если речь идет о доме, стоящем в тихом месте — то тепловая изоляция будет полезной.

Некоторые ошибочно считают, что утепление создает и дополнительную защиту при пожаре. На самом деле это не всегда верно, поскольку не каждый утеплитель безопасен при воздействии высокой температуры.

Что и где надо утеплять?

Чтобы защитить воздуховод вытяжной вентиляции от появления конденсата, утеплять нужно отрезок, выходящий за пределы отапливаемой зоны.

Если труба выходит через стену: утепляется участок от места прохода через стену и до вентиляционного дефлектора.

Если труба выходит через чердак и дальше через кровлю: утепляется участок, проходящий на чердаке.

Если труба воздуховода проходит через неотапливаемое помещение, в котором температура зимой может упасть ниже 0º (к примеру — гараж, подвал): утепляется весь участок, который находится в этой зоне.

Утепленный воздуховод на чердаке

Если речь идет о теплоизоляции приточной вентиляции с подогревом — утеплитель следует монтировать по всей длине воздуховода, начиная от обогревателя.

Способы утепления вентиляционных труб

Рулонными материалами

Данная группа утеплителей является универсальной, так как может быть использована и для изоляции труб круглого сечения, и для изоляции квадратных коробов. Кроме того, они наиболее просты и удобны в работе. Монтаж начинается с зачистки поверхности отвода, удаления пятен ржавчины и влаги. Далее вокруг определенного участка канала оборачивается отрезок рулонного материала. Количество слоев выбирается по своему усмотрению, но предпочтительнее, чтобы их было более одного. Временно край изолятора закрепляется скотчем.

После обмотки всего доступного участка системы, необходимо защитить утеплитель от проникновения влаги. Для этих целей используется фольгированный изолятор толщиной около 4 мм, который оборачивается вокруг утеплителя одним слоем. Стыки полотен заклеиваются армированным скотчем, который не даст проникнуть влаге и пыли в щели между соединениями, а также надежно зафиксирует края материалов.

Вентиляционная труба с рулонным утеплителем

Пенопластом

Утепление квадратных коробов осуществляется при помощи листового пенопласта. Так как эта разновидность более известна, некоторым не понятно, как утеплить вентиляционную трубу при помощи этого материала. Каналы круглого сечения утепляются при помощи специальных элементов в виде скорлупы. Две части одного сегмента соединяются шипами и пазами.

На элементе намечаются маяки, по которым будет производиться обрезка. Длина каждого отрезка измеряется из расчета длины участков системы между ее поворотами и прочего. При помощи канцелярского ножа отрезается сегмент. На очищенную поверхность прикладываются две половинки отрезка и соединяются друг с другом посредством сильного нажатия на их края. Вгонять шипы в пазы необходимо от одного края отрезка к другому.

Утепление труб пенопластом

Вспененным полиэтиленом

Монтаж данного изолятора также относится к наиболее легко выполнимым работам. Перед закреплением утеплителя труба тщательно очищается и высушивается. Замеряется длина между выходом вентиляционного канала из стены либо до ее входа в противоположенную стену, либо до ее первого поворота. Отмеривается и отрезается соответствующей длины участок на трубчатой изолирующей форме. Данный сегмент надрезается вдоль одной из сторон от начала и до конца. Разрез делается строго на предназначенном для этих целей месте, на поверхности материала оно выглядит как шов.

Раскрываем один край разреза и насаживаем форму на трубу, постепенно продвигаясь вдоль отрезка. Замазываем стыки между отдельными сегментами и места разрезов специальным клеем. При желании клей можно заменить липкой монтажной лентой.

Фольгированные утеплители относятся к разряду более дорогих материалов, но их технические характеристики превосходят иные варианты. Отражающий слой позволяет снизить толщину утеплителя

Пенополиуретаном

Когда требуется повысить уровень огнеупорности канала, производится теплоизоляция вентиляционных труб пенополиуретаном. Монтаж данного материала также начинается с процесса очистки поверхности отвода от загрязнений, влаги и ржавчины.

Далее утеплитель цилиндрической формы разрезается на отдельные сегменты необходимых размеров. Каждый отдельный сегмент разрезается вдоль на две равных части. По краям полуокружностей делаются припуски под стыковку с соседними элементами. На половинках одного сегмента срезается половина материала внутри окружности, на половинках второго – снаружи окружности. Все элементы соединяются на трубе, а места их стыковки затягиваются бандажами.
