Описание схемы подключения электрокотла отопления

Тепловые насосы

Основным назначением теплового насоса является перекачивание тепловой энергии. Самой известной его разновидностью является обычный холодильник. Внутри него происходит отбор тепловой энергии у холодильной камеры, с последующей отдачей ее в окружающее пространство.

В состав полного рабочего цикла теплового насоса входят следующие этапы:

  1. Сжимание компрессором газообразного фреона. Благодаря увеличению давления он переходит в жидкое агрегатное состояние. Это сопровождается увеличением температуры на несколько десятков градусов.
  2. Прохождение горячего хладагента через внутренний теплообменник насоса. При этом происходит отдача избытка тепла теплоносителю или воздуху в помещении.
  3. Возвращение остывшего фреона в газообразное состояние после прохождения им расширительного клапана. Речь идет об участке контура с резко увеличивающимся диаметром. После превращение в газ наблюдается резкое уменьшение температуры фреона.
  4. Циркуляция хладагента по внешнему теплообменнику с последующим его нагреванием. Это достигается благодаря отбору тепла у внешней среды: ее температура на порядок ниже, чем воздух в отапливаемом помещении, но выше, чем у хладагента.
  5. Сжатие внутри компрессора и выход на следующий цикл.

Таким образом достигаются следующие преимущества:

  • Температура на улице, выступающая донором тепла, зачастую на порядок уступает температуре воздуха в жилище.
  • Электроэнергию в такой схеме потребляет только компрессор. При этом уровень его электрической мощности зачастую на порядок уступает тепловой мощности насоса. Имеется в виду тот объем тепловой энергии, который перекачивается помпой внутрь жилища за единицу времени.

С помощью наиболее эффективных тепловых насосов удается получать до 7 кВт /час тепла энергии на каждый киловатт/час расходуемого электричества. Для установки подобного насосного оборудования рекомендуется пригласить представителя дилера: это позволит обзавестись хорошей гарантией на оборудование. Водяное отопление, работающее в комбинации с подобным прибором, должно быть низкотемпературным (рабочая температура – не более + 55 градусов).

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

  1. Очистите стену от пыли и грязи.
  2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
  3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
  4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

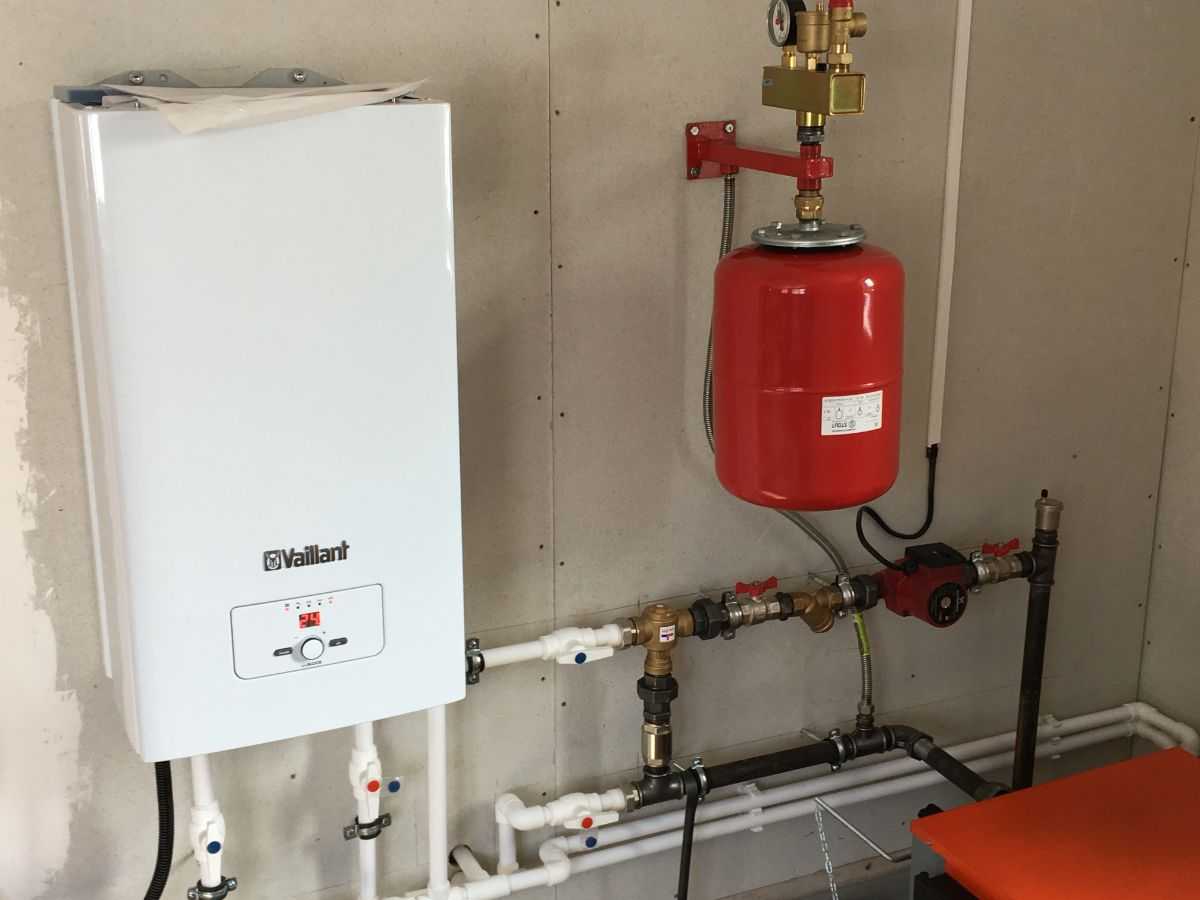

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

  1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
  2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.



Сечение кабеля, мм2

Медные жилы, кВт Алюминиевые жилы, кВт
220 В 380 В 220 В 380 В
1,5 3,3 5,7
2,0 4,1 7,2 3,0 5,3
2,5 4,6 7,9 3,5 6,0
4,0 5,9 10 4,6 7,9
6,0 7,4 12 5,7 9,8
10,0 11 19 8,3 14,0
16,0 17 30 12 20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

  1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
  2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
  3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
  5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
  6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Экономичное электрическое отопление

Как можно снизить расходы на обогрев дома?

Вот описание трех решений разной эффективности.

Выносной термостат

Автоматика современных котлов предусматривает подключение выносных термостатов. Они позволяют прибору гибко реагировать на изменения температуры воздуха, подстраивая под нее текущую мощность нагрева. Без термостата котел поддерживает заданную температуру теплоносителя, что не всегда оправданно: в оттепель при той же температуре батарей дома станет заметно теплее.

Расходы: от 1500 рублей (при самостоятельном монтаже термостата).

Экономия: до 20% электроэнергии.

Выносной термостат позволит вам поддерживать постоянную температуру воздуха, а не теплоносителя.

Внутрипольное отопление

Более эффективное решение — обогрев дома внутрипольной системой отопления. При укладке в стяжку или под паркетную доску труб теплообменника весь пол превращается в отопительный прибор.

Экономия достигается за счет более рационального по сравнению с радиаторным отоплением распределения холодных и горячих зон:

  • При конвекционном обогреве при +20 на уровне пола под потолком воздух нагреется до 26-28 °С, что даст среднюю температуру в помещении 23-24 градуса;
  • Теплый пол, нагретый до тех же +20, прогреет воздух под потолком только до +16. Средняя температура — +18 °С.

Так распределяется температура воздуха при конвекционном и внутрипольном отоплении.

Расходы: от 1000 рублей за квадратный метр отапливаемой площади. Дорого, не спорю. Бонусом вы получите незабываемое ощущение комфорта: ходить по теплому полу очень приятно, а играющий на полу ребенок никогда не простынет.

Экономия: при уличной температуре 0 °С снижение средней температуры в доме с +24 до +18 градусов сэкономит 33% электроэнергии.

Укладка инфракрасной пленки под ламинат. Монтаж внутрипольного отопления можно выполнить после окончания чистовой отделки дома или квартиры.

Теплоаккумулятор

Буферная емкость, или теплоаккумулятор — это объемный бак для воды с теплоизоляцией и несколькими патрубками для подключения к отопительным контурам. Его функция понятна из названия — аккумуляция тепловой энергии.

Буферные емкости для подключения к отопительным контурам.

Размеры, масса и тепловая производительность буферных емкостей.

Что дает наличие теплоаккумулятора: при наличии двухставочного счетчика — возможность использовать электроэнергию для отопления только ночью, во время действия дешевого тарифа. Накопленное за ночь буферной емкостью тепло днем постепенно расходуется для нужд обогрева дома.

Как подключить теплоаккумулятор к котлу и системе отопления: в ней формируется два контура с циркуляционным насосом в каждом из них. Первый контур соединяет котел с буферной емкостью, второй — емкость с радиаторами. Постоянную температуру батарей при падении температуры воды в баке обеспечивает смесительный узел с трехходовым термостатическим смесителем.

Схема системы отопления с двумя котлами (твердотопливным и электрическим), теплоаккумулятором, ГВС и двумя контурами отопления — радиаторным и внутрипольным.

Расходы: при объеме бака 3000 литров с учетом стоимости дополнительного циркуляционного насоса и узла смешения — от 180 000 рублей.

Экономия: сокращение расходов на отопление в 2,5-3 раза. Одноставочный и ночной тарифы для Москвы на начало 2017 года соотносятся как 5,38/1,64 рубля.

Прошлогодние московские тарифы на свет. Сравните одноставочный и ночной тарифы, чтобы оценить размер экономии.

https://youtube.com/watch?v=Gynoc8a7lYw

Автоматическое отключение

При любом отклонении от штатного режима защитные устройства в цепи питания котла должны максимально быстро отключить его. Схема автоматики электрокотла должна включать два защитных устройства:

УЗО (устройство защитного отключения, или, что правильнее, устройство дифференциального тока). Оно сравнивает токи на входе и выходе котла, регистрируя утечки свыше 30 миллиампер.

УЗО срабатывает, в частности, при прикосновении домашнего животного или человека к клеммам оборудования и при прибое изоляции с утечкой тока на заземленные конструкции здания (например, на арматурную сетку фундамента).

УЗО срабатывает практически мгновенно: отключение питания занимает доли секунды.

Защитный автомат. Его задача — отключить питание при превышении уровня номинального тока. Это может произойти при коротком замыкании в проводке, при разрушении оболочки ТЭНа коррозией или при избыточном содержании солей в теплоносителе, с которым работает электродный котел.

Скорость срабатывания зависит от отклонения тока от номинального значения и может варьироваться от 1-2 секунд до нескольких минут. Ток срабатывания автомата должен как можно меньше отличаться от максимального тока при штатной работе котла.

Например, автомат на 25А при однофазном питании (220 вольт) обеспечивает безопасную работу прибора мощностью 25х220=5500 Вт.

Схема подключения однофазного котла через автомат и УЗО.

Электрический щиток в моем доме. Слева направо: трехфазный автомат и УЗО в цепи питания котла.

Так называемый дифференциальный автомат выполняет функции обоих защитных устройств: он обеспечивает защиту и по дифференциальным токам, и по сверхтоку.

Подключение трехфазного прибора с защитой цепей питания дифференциальным автоматом.

Источниками нагрева проводки могут стать:

  • Провод с заниженным сечением;
  • Разъемные соединения (розетки, клеммы и т.д.).

Полностью исключить нагрев провода поможет простая инструкция: сечение каждой жилы медного провода должно быть не менее 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, то есть соответствующего максимальной мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

Таблица соответствия сечения проводки мощности трехфазного котла.

Подключение котла через обычную розетку допустимо лишь при его мощности до 3,5 кВт. Котел отопления мощностью до 8 киловатт может подключаться к одной фазе питания выделенным кабелем до щитка; прибор большей мощности нужно запитывать от сети напряжением 380 вольт. Чем выше напряжение питания при неизменной потребляемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

В частном доме с деревянными стенами проводка прокладывается только в металлической трубе (стальной, медной или гофрированной нержавеющей). Требование связано с пожарной безопасностью: металлическая оболочка не даст дереву загореться при коротком замыкании.

Прокладка проводки в деревянном доме. Провода разводятся в гофрированных металлорукавах.

Электрокотел на ТЭНах

Схема электрического котла с теном своими руками является наиболее простой для исполнения и известна уже достаточно давно.

Принцип работы ТЭНового котла

Устройство всех бытовых приборов, в которых установлены нагревательные элементы (ТЭНы), одинаково. При включении питания напряжение подается на ТЭН, который постепенно нагревается и передает тепловую энергию расположенной вокруг него жидкости.

Преимущества таких приборов:

  • большой ассортимент нагревательных элементов различной формы и мощности;
  • возможность использования в любой отопительной системе с жидкими теплоносителями;
  • на корпусе котла установлена изоляция, так что напряжение подается исключительно на ТЭН;
  • не требуют сложного обслуживания;
  • уровень нагрева очень просто контролировать, даже с минимальным набором автоматических элементов управления.

Среди недостатков самодельного электрического котла данного типа можно назвать:

  • «прожорливость» в потреблении электроэнергии, поскольку для обогрева 10 м2 площади требуется 1 кВт мощности;
  • примеси в теплоносителе накапливаются на нагревательном элементе в виде накипи, поэтому его нужно чистить примерно 1 раз в год;
  • ТЭН может функционировать только при наличии жидкости, с ним рекомендуется установка датчика холостого хода.

Предназначение обвязки

Первостепенная задача обвязки – сохранение котла от перегрева. Соответственно, правильно выполненная схема обвязки электрокотла отопления способна значительно сэкономить средства, снизив уровень теплопотери. Кроме того, правильно выполненная обвязка позволяет не использовать качественное и дорогостоящее оборудование, которое позволяет следить за работой системы. В нем просто исчезает необходимость.

Врезка электрокотла в действующую систему отопления

В случае если отопительный электрокотел не оснащен автоматическим блоком контроля, правильно выполненная обвязка крайне важна. Ведь она позволяет добиться от работы даже не самого мощного котла максимальной эффективности.

Разновидности электрокотлов, их достоинства и недостатки

Востребованность котлов отопления на электричестве дала толчок к разработке новых типов, которые кардинально отличаются между собой по принципу действия.

ТЭНовые

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

  • Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
  • Внутренний элемент нагрева – нихромовая проволока.
  • Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

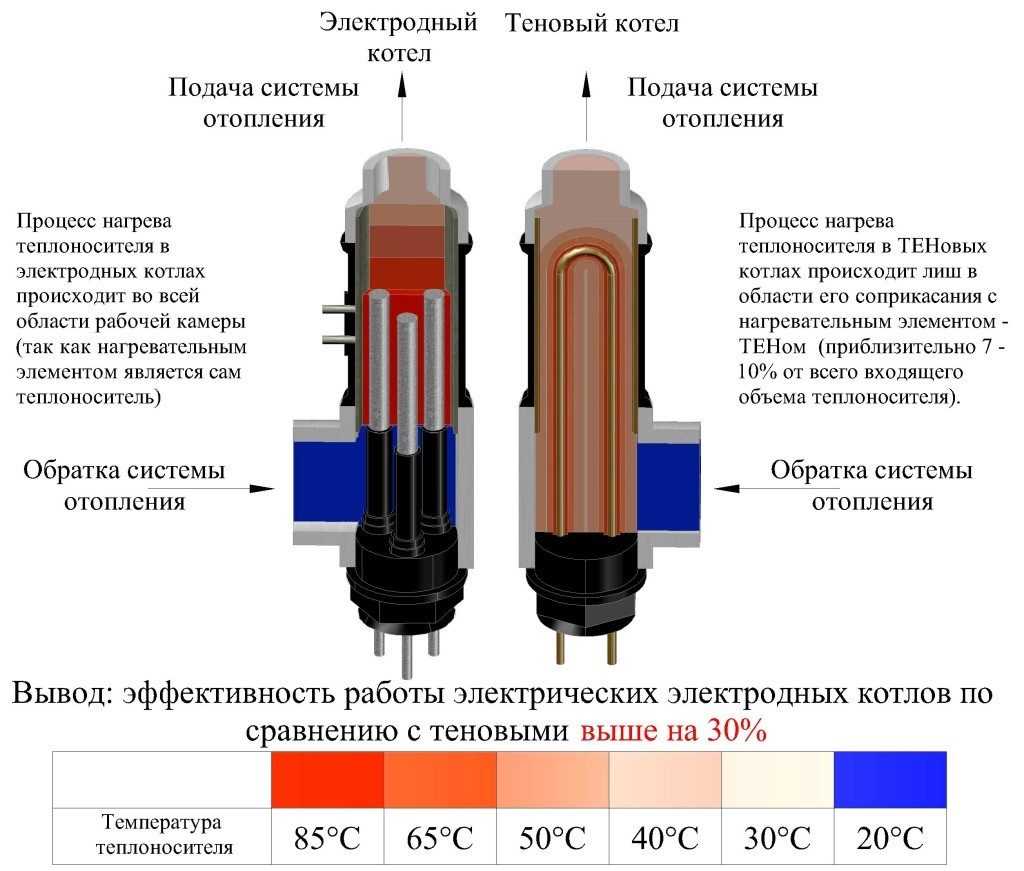

Электродные

Принцип действия электродного (ионизационного) котла следующий. В ионизационную камеру выведены два электрода, создающие разность потенциалов. В роли теплоносителя используется электролит с высоким содержанием солевых примесей. Именно в связке с таким теплоносителем и нужно делать подключения электрокотла к отоплению. Имея высокое сопротивление, теплоноситель быстро нагревается под воздействием электрического тока. Для выхода котла на номинальную мощность необходимо всего несколько минут. Перемещение теплоносителя может осуществляться только принудительно, посредством циркуляционного насоса.

Преимущества. Высокая степень автоматизации, используя внешние датчики, можно контролировать не только температуру теплоносителя, но и воздуха в обогреваемом помещении. Высокая надежность, одно из ключевых преимуществ ионизационных котлов. Они имеют минимальное количество деталей, которые, практически, не ломаются. При утечки теплоносителя исчезает электропроводная среда и устройство просто отключается. Такие котлы рекомендуется устанавливать в местности с нестабильным электрическим напряжением, так как они способны успешно функционировать даже при 180В.

Недостатки. Высокая стоимость теплоносителя и необходимость его тщательной подготовки, желательно, перед каждым отопительным сезоном.

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.


Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Нюансы монтажа

Прежде всего, следует сказать, что существует два типа систем с электрическим теплогенератором:

  1. С естественным давлением на теплоноситель (электрокотел располагается внизу цепи).
  2. С принудительной циркуляцией (видео с подробным разбором установки насоса вы можете найти на сайте). Возможно расположение котла в любой точке цепи (за исключением самой высокой).

Многие владельцы частного дома устанавливают не один, а два электрокотла. «на всякий случай». Если резервное устройство работает не на всю мощность, то монтаж электрического котла производится параллельно, так, чтобы оба генератора работали с одинаковой силой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
