Организация электроснабжения загородного дома с трехфазным вводом

Организация электроснабжения загородного жилья с трехфазным вводом требует точного планирования и соблюдения технических норм. Средняя стоимость комплектующих для качественного щита варьируется от 15 до 40 тысяч рублей, а весь процесс монтажа занимает около двух рабочих дней. Правильный расчет нагрузки по фазам в доме позволяет избежать опасных перепадов напряжения и преждевременного выхода бытовой техники из строя. Сбалансированная система гарантирует стабильную работу всех электроприборов без срабатывания защиты.

Основы работы трехфазной сети 380В

Трехфазная система представляет собой совокупность трех активных проводников (фаз) и одного нулевого провода. Напряжение между фазой и нулем составляет 220В, а между двумя фазами — 380В. Основным документом, регламентирующим монтаж, являются правила ПУЭ, где четко прописаны требования к безопасности и сечению проводников. Сложность работ оценивается как средняя или высокая, поэтому любые действия должны сопровождаться строгим соблюдением техники безопасности. Электробезопасность в частном доме обеспечивается за счет правильного заземления и установки защитных устройств.

Комплектующие для сборки электрощита

Для качественного монтажа потребуется набор сертифицированных компонентов, обеспечивающих защиту сети от перегрузок и коротких замыканий. Основной упор следует сделать на медные проводники и надежные автоматические выключатели.

• Трехфазный вводной автомат для общего отключения питания.
• Однополюсные автоматические выключатели для каждой группы потребителей.
• УЗО (устройство защитного отключения) для защиты людей от поражения током.

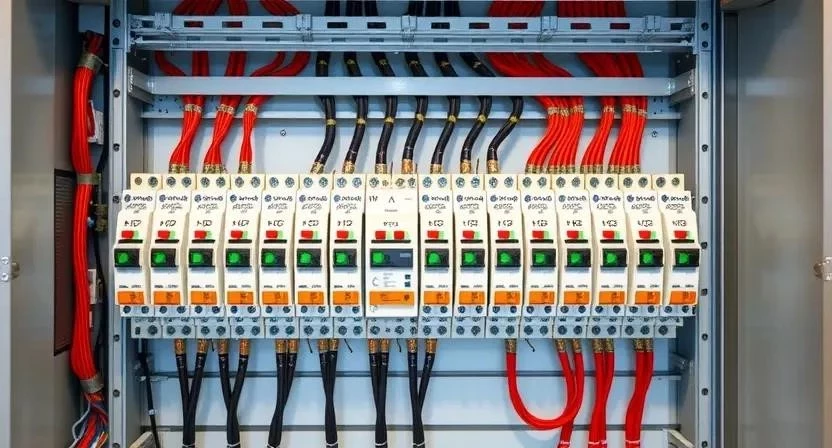

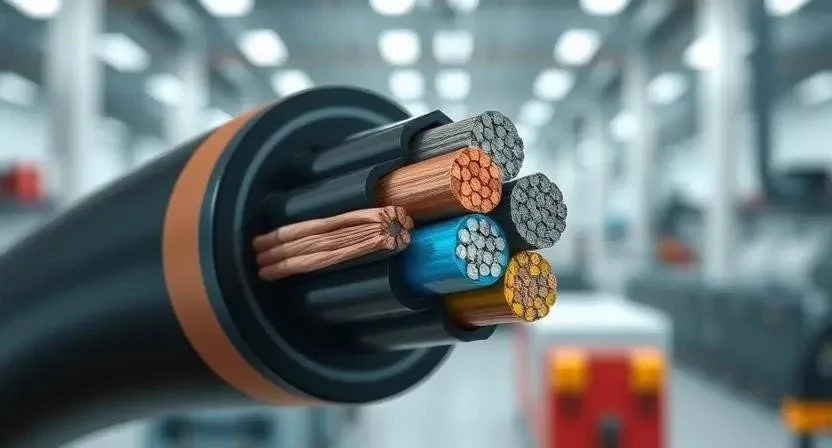

• Медный кабель марки ВВГнг с соответствующим сечением.
• Шина N для сбора нулевых проводов.
• Шина PE для подключения заземления.
• Гребенчатые шины для компактного соединения автоматов.
• Набор маркировок для кабелей и модулей.

Примерный расчет необходимых материалов:

Инструментарий для электромонтажа

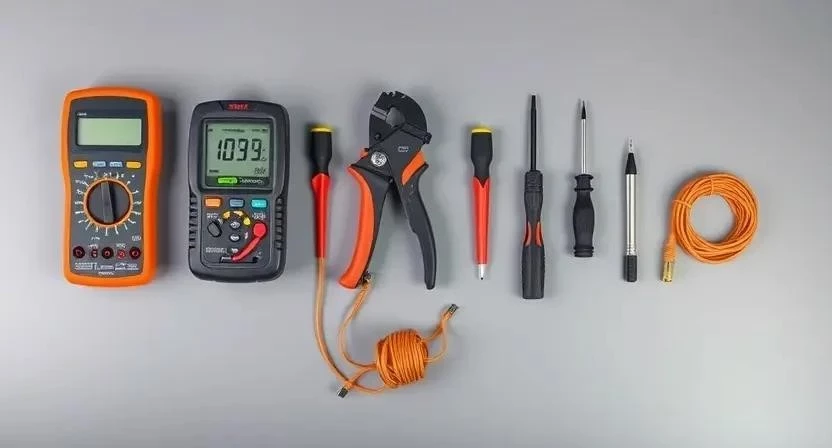

Качественный результат зависит от использования специализированного инструмента, который обеспечивает надежность соединений и точность измерений.

• Мультиметр для замера напряжения и прозвонки цепей.
• Индикаторная отвертка для определения фазы.
• Стриппер для быстрой и аккуратной зачистки изоляции.
• Набор диэлектрических отверток разных размеров.
• Кримпер для опрессовки наконечников.
• Строительный уровень для ровной установки щита.
• Перфоратор для крепления корпуса к стене.

Подготовка места установки

Место для размещения электрощита выбирается с учетом максимально легкого доступа к нему в любое время. Обычно его устанавливают в прихожей, котельной или в отдельном техническом помещении. Окружающие поверхности защищаются пленкой или картоном, чтобы избежать загрязнения. Для комфортной работы в зоне монтажа организуется дополнительное освещение, так как встроенных светильников часто бывает недостаточно для детальной сборки.

Монтаж корпуса и заведение кабелей

Корпус щита крепится к стене с помощью дюбелей и саморезов. С помощью уровня проверяется строгая вертикальность конструкции, чтобы избежать перекосов при установке модулей. Вводной кабель заводится в щиток через специальные отверстия в нижней или верхней части корпуса. Все кабельные вводы надежно фиксируются зажимами или кабельными вводами, что предотвращает повреждение изоляции о острые края металла.

Пошаговый процесс распределения нагрузки

Правильная балансировка фаз исключает перекос фаз — ситуацию, когда на одной линии напряжение падает, а на другой опасно растет.

1. Составление полного списка всех электропотребителей дома, включая освещение и мощную технику (30 мин).
2. Определение мощности каждого прибора в кВт на основе технических паспортов (30 мин).
3. Группировка потребителей по функциональным зонам: кухня, жилые комнаты, улица, котельная (1 час).
4. Распределение групп по трем фазам (А, B, C) для достижения максимально равного баланса мощности (1 час).
5. Монтаж вводного трехфазного автомата и общего УЗО в верхней части щита (2 часа).
6. Установка однополюсных автоматов для каждой группы на соответствующие фазы согласно схеме (3 часа).
7. Подключение всех нулевых проводов к шине N, а заземляющих — к шине PE (2 часа).
8. Подключение фазных проводов к соответствующим автоматическим выключателям (2 часа).
9. Проверка всех винтовых соединений на плотность затяжки (1 час).
10. Маркировка каждого автомата с помощью специальных наклеек или маркера (1 час).
11. Проверка напряжения на каждой фазе с помощью мультиметра (30 мин).
12. Тестирование системы под полной нагрузкой для выявления возможных проблем (1 час).

Пример из практики: Однажды я забыл учесть мощность электрогриля при расчетах, что привело к перекосу фазы B. Чтобы исправить ситуацию, пришлось переносить часть освещения из спальни на фазу A, тем самым выровняв общую мощность.

При распределении потребителей рекомендуется использовать следующую логику:

Пример из практики: При монтаже на даче я заметил, что мощный насос скважины создает сильные пусковые токи. Я выделил его на отдельную фазу, чтобы в моменты запуска не происходило мерцания света в комнатах, подключенных к другим фазам.

Для выбора сечения кабеля используйте таблицу соответствий:

Пример из практики: Во время финального теста обнаружил плохо затянутый контакт на шине N. Провод начал ощутимо греться, что я вовремя выявил с помощью мультиметра, замерив падение напряжения на контакте.

Технические нюансы и правила

Мощные однофазные приборы следует подключать к разным фазам, чтобы избежать перегрузки одной линии. Важно проверить правильную последовательность фаз, особенно если в доме установлены трехфазные двигатели. Пусковые токи компрессорного оборудования могут быть в несколько раз выше номинальных, поэтому для них выбирают автоматы с характеристикой C или D. Особое внимание уделяется сечению нулевого провода — он не должен быть меньше сечения фазных проводников, чтобы исключить его перегрев при возникновении несимметрии нагрузок.

Типичные ошибки при монтаже

Многие начинающие электрики допускают серьезные просчеты, которые могут привести к авариям или порче имущества.

1. Подключение всех мощных приборов на одну фазу, что вызывает ее перегрузку.
2. Полное отсутствие заземления или его неправильное выполнение.
3. Использование слишком тонкого провода для высоконагруженных линий.
4. Установка автоматов с неправильным номиналом (слишком высоким).
5. Отказ от маркировки проводов и модулей, что делает обслуживание щита невозможным.

Расчет стоимости реализации

Затраты на электромонтаж зависят от выбранного бренда комплектующих и сложности схемы распределения. Самостоятельный монтаж позволяет сэкономить на оплате услуг специалиста, но требует наличия инструментов и знаний.

Эксплуатация и обслуживание

После завершения работ система требует периодического контроля. Раз в полгода рекомендуется проверять затяжку всех винтовых контактов, так как металл подвержен тепловому расширению. Контроль температуры автоматов можно осуществлять с помощью тепловизора или аккуратным касанием (при отсутствии искрения). Работоспособность УЗО проверяется ежемесячно нажатием кнопки «Тест», которая имитирует утечку тока и размыкает цепь.

Альтернативные решения для защиты

Для дополнительной защиты электроники можно установить стабилизаторы напряжения на каждую фазу отдельно. Реле напряжения помогут мгновенно отключить питание при критическом скачке или пропадании нуля. Применение систем умного дома позволяет в реальном времени мониторить нагрузку на каждой фазе через приложение, что упрощает процесс балансировки при добавлении новых приборов в сеть.

Ответы на часто задаваемые вопросы

Что такое перекос фаз и чем он опасен?
Это неравномерное распределение нагрузки, при котором на одной фазе напряжение падает, а на другой растет. Это ведет к перегоранию блоков питания и сокращению срока службы техники.

Можно ли подключать трехфазный прибор в однофазную сеть?
Нет, трехфазные двигатели требуют питания от всех трех фаз для создания вращающегося магнитного поля.

Как понять, что нагрузка распределена неравномерно?
Это проявляется в разном уровне яркости ламп на разных линиях или частых срабатываниях одного и того же вводного автомата при включении определенных приборов.

Нужно ли ставить отдельное УЗО на каждую фазу?
Можно использовать общее четырехполюсное УЗО или разделить потребителей на группы с отдельными однофазными УЗО для повышения селективности.

Какой кабель выбрать для ввода в дом?
Оптимальным выбором будет ВВГнг-LS с сечением жил от 6 до 16 мм² в зависимости от выделенной мощности.

Можно ли менять распределение фаз после монтажа?
Да, достаточно переставить однополюсный автомат на другую фазную шину или перекоммутировать провода в щите.

Что делать, если одна фаза постоянно выбивает?
Необходимо проверить текущую нагрузку на этой фазе и перенести часть потребителей на менее загруженные линии.
