Монтаж светодиодного освещения требует точного расчета мощности и строгого соблюдения правил электробезопасности. Средняя стоимость материалов для стандартного контура составляет от 3000 до 7000 рублей, а время выполнения работ занимает от 4 до 8 часов. Правильная схема подключения светодиодной ленты к блоку питания исключает перегрев компонентов и преждевременный выход диодов из строя. Данный процесс позволяет создать качественную подсветку своими руками.
Особенности подготовки к монтажу
Сложность данных работ оценивается как средняя, так как требуются базовые навыки работы с электрикой и паяльником. Для успешного завершения задачи необходимо понимать разницу между постоянным и переменным током, а также уметь пользоваться мультиметром. Обычно монтаж проводят после завершения основных отделочных работ, чтобы избежать загрязнения ленты строительной пылью. Общее время реализации проекта зависит от длины контура и сложности разводки проводов.
Перечень необходимых материалов

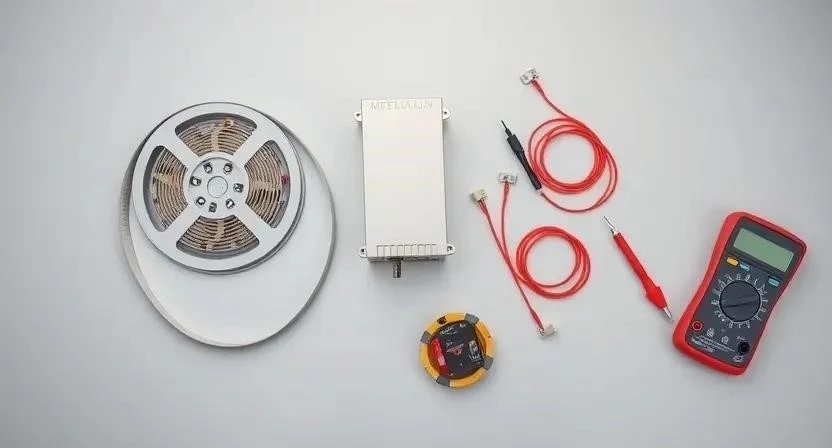

Для качественной установки потребуется комплект комплектующих, подобранных под конкретную мощность освещения. Все элементы можно приобрести в специализированных магазинах электроники или строительных гипермаркетах.
- Светодиодная лента (12В или 24В) — основной источник света.

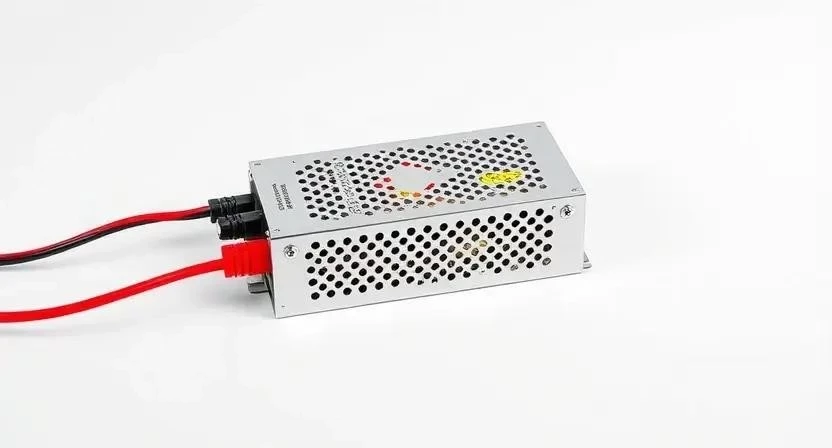

- Блок питания (драйвер) — преобразователь напряжения.
- Медный многожильный провод (сечение 0.5-0.75 мм²) — для соединения компонентов.

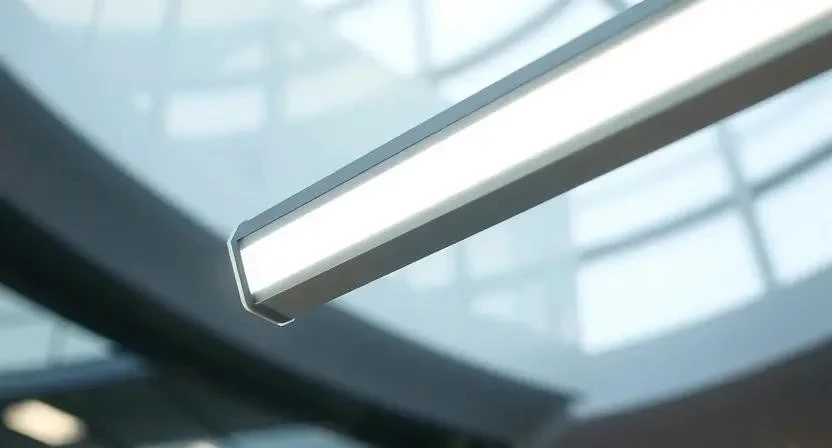

- Алюминиевый профиль с рассеивателем — для теплоотвода и защиты.
- Коннекторы или клеммники — для быстрого соединения без пайки.
- Термоусадочные трубки — для изоляции мест пайки.
- Монтажные клипсы — для временной фиксации профиля.
- Двусторонний скотч (если штатный недостаточно липкий).
Расход материалов рассчитывается исходя из периметра освещаемой зоны с запасом 5-10% на обрезку.
| Материал | Расход на 1 метр | Средняя цена за ед. | |
|---|---|---|---|
| Светодиодная лента | 1 м | 300 руб/м | 1500 руб |
| Алюминиевый профиль | 1 м | 400 руб/м | 2000 руб |
| Медный провод | 1.2 м | 40 руб/м | 240 руб |
| Блок питания (на 60Вт) | 1 шт | 1200 руб/шт | 1200 руб |
| Коннекторы/Клеммы | 2 шт | 30 руб/шт | 150 руб |
Инструментарий для работы
Правильно подобранный инструмент ускоряет процесс и гарантирует надежность электрических соединений. В некоторых случаях профессиональный инструмент можно взять в аренду, но базовый набор стоит приобрести в собственность.
- Стриппер — для быстрой зачистки изоляции провода.
- Паяльник (40-60 Вт) — для создания надежных контактов.
- Мультиметр — проверка напряжения и поиск короткого замыкания.
- Ножницы или кусачки — для резки ленты по меткам.
- Отвертка (крестовая/плоская) — для затяжки клемм БП.
- Обезжириватель (спирт/изопропанол) — подготовка поверхности.
- Плоскогубцы — для формирования петель провода.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения и тока | Обязательно | 800 руб |
| Паяльник | Пайка контактов | Желательно | 500 руб |
| Стриппер | Снятие изоляции | Желательно | 400 руб |
| Ножницы | Нарезка ленты | Обязательно | 200 руб |
| Отвертка | Монтаж БП | Обязательно | 150 руб |
Организация рабочего пространства
Сначала необходимо полностью освободить зону монтажа от лишних предметов. Мебель, находящаяся в непосредственной близости, закрывается защитной пленкой или плотной тканью для предотвращения попадания опилок от профиля. Рабочее место организуется с хорошим освещением, где будет удобно расположить паяльную станцию и инструменты. Весь строительный мусор и обрезки проводов следует убирать в отдельный контейнер сразу по мере их появления.
Подготовка поверхности под наклейку
Качество адгезии напрямую влияет на срок службы освещения. Поверхность очищается от пыли с помощью пылесоса или влажной салфетки, после чего тщательно просушивается. Обезжиривание проводится спиртовым раствором, что удаляет остатки жира и строительных смесей. Проверка адгезии осуществляется путем приклеивания небольшого кусочка скотча в разных точках. Если поверхность имеет значительные неровности, ее следует предварительно выровнять шпатлевкой, иначе лента может отслоиться из-за образования воздушных зазоров.
Пошаговый процесс подключения
Технология монтажа требует строгого соблюдения последовательности действий для обеспечения безопасности.
- Замер длины (15 мин). Точно измеряется расстояние всех участков, где будет установлена лента.
- Расчет мощности БП (30 мин). Суммируется мощность всех отрезков ленты, к значению добавляется запас 20%.
- Разметка (20 мин). Наносятся линии крепления профиля и места расположения блока питания.
- Нарезка ленты (10 мин). Лента режется строго по специальным меткам (линиям реза).
- Пайка или соединение (60 мин). Припаиваются провода к контактным площадкам или используются коннекторы. Из личного опыта: однажды я забыл проверить полярность перед окончательной пайкой, что привело к потере 20 минут на переделку соединений.
- Подключение к БП (20 мин). Провода соединяются с выходом блока питания (плюс к плюсу, минус к минусу).
- Проверка полярности (10 мин). С помощью мультиметра проверяется отсутствие короткого замыкания.
- Фиксация в профиле (40 мин). Лента вклеивается в алюминиевый профиль, который затем крепится к поверхности.
- Тестирование (15 мин). Включение системы в сеть для проверки равномерности свечения.
- Финальный монтаж (30 мин). Установка рассеивателей на профиль и фиксация блока питания в нише.
| Этап работы | Время | Критический нюанс |
|---|---|---|
| Расчет БП | 30 мин | Запас мощности +20% |
| Пайка | 60 мин | Качественная изоляция |
| Монтаж в профиль | 40 мин | Отсутствие пузырей воздуха |
| Тестирование | 15 мин | Проверка всех сегментов |
| Фиксация БП | 30 мин | Обеспечение вентиляции |
Технические нюансы и требования
Температурный режим в помещении при монтаже должен быть в пределах +15…+25°C. При высокой влажности воздуха адгезивный слой ленты теряет свойства, поэтому рекомендуется использовать дополнительные зажимы. Важно соблюдать совместимость напряжений: 12В лента должна подключаться только к 12В блоку питания, иначе произойдет мгновенный перегорание диодов. Теплоотвод является критическим фактором; без алюминиевого профиля мощная лента перегревается, что ведет к деградации кристаллов. Практика показала, что использование профиля продлевает срок службы диодов в 2-3 раза.
Типичные ошибки при установке
Ошибки в электромонтаже могут привести к порче оборудования или возникновению пожароопасных ситуаций.
- Перепутанная полярность. Лента просто не будет светиться, но при длительном подаче тока может выйти из строя.
- Слишком длинные линии подключения. Приводит к падению напряжения, из-за чего конец ленты светит тусклее начала.
- Недостаточный запас БП. Блок питания, работающий на пределе (запас менее 20%), быстро перегревается и сгорает.
- Отказ от профиля. В одном из проектов я решил сэкономить и не ставил профиль для мощной ленты; через месяц она начала отклеиваться от стены из-за перегрева.
- Использование тонких проводов. Вызывает значительные потери напряжения на длинных участках.
Экономический расчет
Стоимость реализации проекта складывается из цены комплектующих и оплаты труда. Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика.
| Статья расходов | Кол-во | Цена за ед. | |
|---|---|---|---|
| Лента + Профиль | 5 м | 700 руб/м | 3500 руб |
| Блок питания | 1 шт | 1200 руб | 1200 руб |
| Расходники (провод, клеммы) | комплект | 500 руб | 500 руб |
| Работа мастера (средняя) | — | 3000 руб | 3000 руб |
При самостоятельном монтаже общие затраты составят около 5200 рублей. При найме специалиста сумма вырастет до 8200 рублей, что дает экономию в 3000 рублей.
Эксплуатация и уход
После завершения всех работ полноценная эксплуатация системы возможна сразу после проверки. Уход за освещением заключается в периодической очистке рассеивателей профиля от пыли с помощью мягкой ткани. Срок службы качественной ленты составляет от 30 000 до 50 000 часов, в то время как блок питания может потребовать замены через 3-5 лет в зависимости от нагрузки. Рекомендуется раз в полгода проверять надежность крепления проводов в клеммниках БП.
Альтернативные способы реализации
Для расширения функциональности можно использовать умные контроллеры, которые позволяют менять яркость и цвет с телефона. Беспроводные системы управления избавляют от необходимости прокладки дополнительных кабелей к выключателю. При выборе блока питания стоит различать открытые модели (требуют установки в защитный короб) и модели в герметичном корпусе (подходят для влажных зон). Опыт работы в ванных комнатах подтвердил, что только IP67 корпуса предотвращают коррозию контактов.
Ответы на популярные вопросы
Можно ли подключать ленту последовательно?
Не рекомендуется соединять более 5 метров ленты в одну линию, так как в конце произойдет падение напряжения. Правильно использовать параллельное подключение от одного БП.
Что делать, если лента мерцает?
Это признак либо недостаточной мощности блока питания, либо плохого контакта в местах пайки/соединения.
Какой провод выбрать для подключения?
Оптимально использовать медный многожильный провод сечением 0.5-0.75 мм², он гибкий и обладает низкой сопротивляемостью.
Как выбрать мощность БП?
Умножьте мощность одного метра ленты (Вт/м) на общую длину и добавьте 20% запаса. Например: 10 Вт * 5 м * 1.2 = 60 Вт.
Нужно ли заземлять блок питания?
Да, если корпус БП металлический и предусмотрен соответствующий контакт заземления.
Можно ли использовать обычный скотч вместо профиля?
Нет, это приведет к перегреву ленты и ее быстрому выходу из строя.
Что будет, если подключить 12В ленту к 24В БП?
Лента вспыхнет и мгновенно перегорит из-за избыточного напряжения.
