Монтаж кухонной техники требует точного расчета электрической мощности и строгого соблюдения норм безопасности. Ошибка в сечении кабеля или отсутствие заземления может привести к короткому замыканию, а стоимость вызова квалифицированного электрика варьируется от 2000 до 5000 рублей. Правильное подключение варочной панели и духовки своими руками позволяет оптимизировать расходы и гарантирует стабильную работу приборов. Весь процесс занимает от 3 до 6 часов в зависимости от состояния проводки.
Анализ электросети перед началом работ
Первоначально необходимо оценить состояние электропроводки в доме. Важно проверить общую мощность сети и рассчитать суммарную нагрузку, чтобы избежать перегрузки автоматов. Для выполнения таких задач требуются базовые навыки работы с электрикой. В случаях, когда в щитке отсутствуют свободные модули или проводка старая (алюминиевая), лучше вызвать профессионала. Оценка готовности сети занимает около 30 минут.
Подбор необходимых материалов

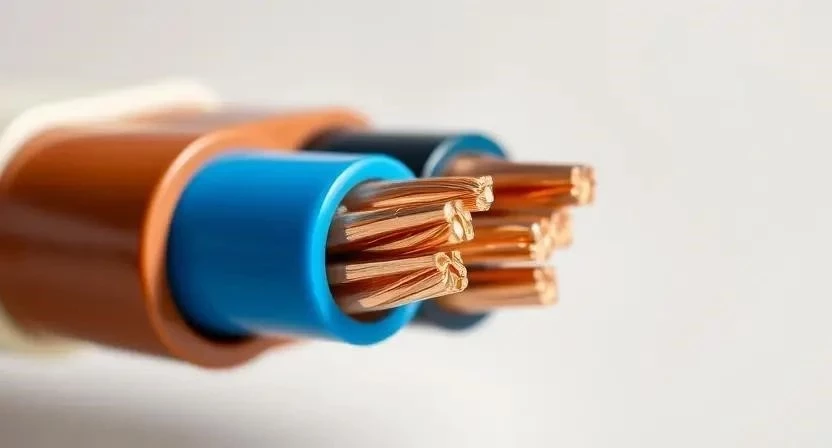

Для обеспечения безопасности используется медный кабель ВВГнг-Ls, который не поддерживает горение и имеет низкое дымовыделение. Выбор сечения провода напрямую зависит от суммарной мощности приборов: для стандартных комплектов обычно применяется кабель 2.5 или 4 мм². Все компоненты можно приобрести в строительных гипермаркетах или специализированных магазинах электротехники.
- Кабель ВВГнг-Ls (медный)
- Изоляция с низким дымовыделением
- Пожаробезопасный состав оболочки
- Клеммники с зажимами
- Гофрированная труба для защиты
- Изолента ПВХ
- Автоматические выключатели
- Устройство защитного отключения (УЗО)
| Материал | Расход на точку | Примерная цена | |
|---|---|---|---|
| Кабель ВВГнг-Ls 3х2.5 | 5-10 м | 120 руб/м | 1200 руб |
| Клеммная колодка | 1 шт | 250 руб | 250 руб |
| Гофра ПВХ | 5-10 м | 40 руб/м | 400 руб |
| Автомат (16А/25А) | 1-2 шт | 400 руб | 800 руб |
| Изолента | 1 рулон | 60 руб | 60 руб |

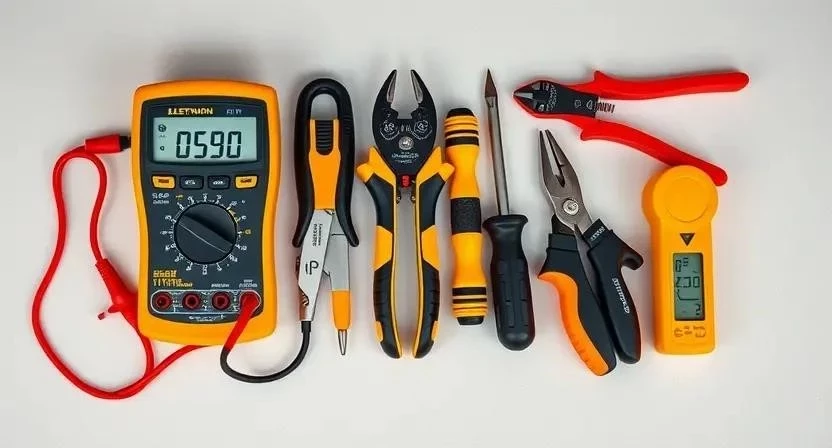

Инструментарий для электромонтажа
Качественный инструмент упрощает монтаж и предотвращает повреждение жил кабеля. Стриппер позволяет быстро зачистить изоляцию без надрезов меди, а мультиметр необходим для проверки напряжения. Если инструменты отсутствуют, их можно взять в аренду в строительных центрах.
| Инструмент | Назначение | Статус |
|---|---|---|
| Набор отверток | Затяжка клемм и винтов | Обязательно |
| Стриппер | Зачистка концов провода | Желательно |
| Индикаторная отвертка | Поиск фазы, проверка тока | Обязательно |
| Мультиметр | Замер напряжения и сопротивления | Обязательно |
| Пассатижи | Загиб и обрезка проводов | Обязательно |
| Уровень | Выравнивание техники | Желательно |
| Рулетка | Разметка вырезов | Обязательно |
Организация рабочего пространства
Свободный доступ к месту установки обеспечивается путем частичного освобождения кухонного гарнитура. Пол и мебель застилаются защитной пленкой или картоном для предотвращения загрязнения строительной пылью. Важно заранее обеспечить беспрепятственный проход к электрощитку и убрать лишний мусор из зоны монтажа.
Подготовка монтажной поверхности
Размеры выреза в столешнице должны строго соответствовать техническому паспорту варочной панели. Края отверстий зачищаются от заусенцев. Перед установкой проверяется целостность заземляющего контура. В зависимости от схемы, в стене монтируются розетки или выводится прямой кабель. Поверхность должна быть сухой и ровной.
Пошаговый алгоритм подключения
Монтаж выполняется строго в определенной последовательности для исключения ошибок.
- Полное обесточивание сети и проверка отсутствия напряжения индикатором (10 мин).
- Прокладка кабеля от электрощитка до места установки приборов в гофре (60 мин).
- Зачистка изоляции на концах провода с помощью стриппера (15 мин).
- Подключение заземляющего желто-зеленого провода к клемме заземления (10 мин).
- Соединение нейтрального провода (ноль) с соответствующим контактом (10 мин).
- Подключение фазного провода к клемме питания (10 мин).
- Реализация схемы подключения: параллельно или раздельно для панели и духовки (20 мин).
- Надежная фиксация всех проводов в клеммной коробке (15 мин).
- Аккуратная установка варочной панели в подготовленный вырез (30 мин).
- Монтаж духовки в нижний модуль с выравниванием по уровню (30 мин).
- Финальная проверка надежности всех электрических соединений (20 мин).
- Первое включение сети и тестирование всех режимов работы (15 мин).
- Контрольный осмотр контактов на предмет перегрева при нагрузке (10 мин).
- Установка декоративных панелей и завершение отделки (30 мин).
Пример из практики: Однажды при установке панели я обнаружил, что вырез в столешнице был больше на 5 мм, чем нужно. Пришлось использовать специальный уплотнитель, чтобы панель не проваливалась и не попадала вода под поверхность.
Технические особенности и нюансы
Высокая температура внутри духовки может негативно влиять на изоляцию проводов, поэтому кабель не должен касаться нагревательных элементов. Влажность в кухонной зоне требует использования влагозащищенных материалов. При использовании герметика для фиксации панели необходимо выждать время его полного высыхания (обычно от 12 до 24 часов). При общем подключении важно убедиться в совместимости брендов и их суммарной мощности.
Пример из практики: В одном из проектов кабель был проложен слишком близко к задней стенке духовки. После нескольких часов работы изоляция начала размягчаться, что потребовало перекладки провода в защитную гофру.
Типичные ошибки при монтаже
Многие новички допускают критические промахи, которые приводят к поломке техники или пожару.
- Использование кабеля с сечением менее 2.5 мм², что ведет к его перегреву.
- Полное отсутствие заземления, что опасно при пробое тока на корпус.
- Недостаточная затяжка винтов в клеммниках, вызывающая искрение.
- Объединение двух мощных приборов на одну линию с слабым автоматом.
- Игнорирование проверки напряжения перед началом работ.
Пример из практики: Столкнулся с ситуацией, когда клиент подключил варочную панель мощностью 7 кВт в обычную бытовую розетку. Через неделю розетка оплавилась, и пришлось менять участок проводки.
Расчет финансовых затрат
Стоимость монтажа зависит от объема используемых материалов и сложности прокладки кабеля.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, автоматы) | 2500 | 2500 | 0 |
| Работа по монтажу | 0 | 4000 | 4000 |
| Расходники (изолента, гофра) | 500 | 500 | 0 |
| 3000 | 7000 | 4000 |
| Критерий | Прямое подключение | Через розетку |
|---|---|---|
| Надежность | Высокая | Средняя |
| Безопасность | Максимальная | Риск перегрева |
| Сложность монтажа | Выше | Ниже |
| Возможность замены | Сложнее | Легко |
| Рекомендация | Для мощной техники | Для маломощных приборов |
Эксплуатация после завершения работ
После установки технику следует использовать согласно инструкции производителя. Рекомендуется проводить проверку затяжки контактов в клеммниках один раз в год. Срок службы качественной медной проводки составляет до 30 лет. Полноценную готовку с максимальной нагрузкой на все конфорки можно начинать сразу после успешного тестирования режимов.
Альтернативные схемы подключения

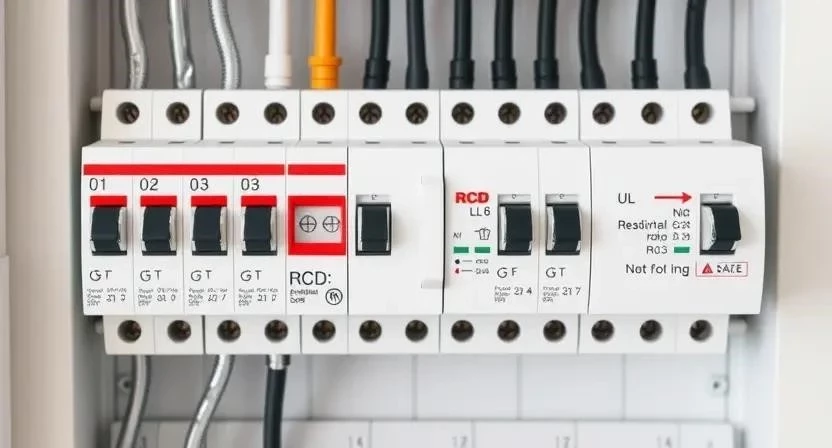

Вместо прямого соединения кабеля с прибором иногда используют силовые розетки, однако это допустимо только при их соответствии мощности техники. Установка отдельного УЗО значительно повышает безопасность, мгновенно отключая питание при утечке тока. Использование переходников категорически не рекомендуется.
- Риск плавления дешевых переходников
- Потеря мощности при использовании удлинителей
- Повышенная защита при установке УЗО
- Удобство демонтажа при использовании розеток
- Опасность искрения в неплотных соединениях
- Необходимость подбора розетки под конкретный ампераж
- Снижение пожаробезопасности при использовании Т-образных разветвителей
Ответы на часто задаваемые вопросы
Можно ли подключать духовку и панель в одну розетку?
Только если суммарная мощность приборов не превышает допустимую нагрузку розетки и кабеля, но рекомендуется раздельный монтаж.
Какой кабель выбрать для варочной панели?
Оптимальным выбором будет медный кабель ВВГнг-Ls с сечением 2.5 или 4 мм².
Зачем нужно УЗО в схеме подключения?
Оно защищает человека от поражения электрическим током при возникновении утечки на корпус прибора.
Что делать, если выбивает автомат при включении обеих техники?
Это означает перегрузку сети. Необходимо увеличить номинал автомата (если позволяет кабель) или разделить приборы на разные линии.
Нужно ли заземление для современной духовки?
Да, заземление обязательно для защиты от статического электричества и коротких замыканий.
Можно ли использовать алюминиевые провода?
Нет, алюминий не подходит для мощной кухонной техники из-за хрупкости и высокого нагрева.
Как проверить работоспособность без установки в мебель?
Подключить приборы к сети временно, проверить подачу питания и работу всех функций, затем обесточить перед монтажом.
Чем опасен монтаж без заземления?
При любой неисправности металлический корпус прибора может оказаться под напряжением, что приведет к удару током.
