Монтаж электропроводки в стенах требует строгого соблюдения технических норм для обеспечения пожарной и электрической безопасности здания. Сложность процесса напрямую зависит от материала стен: работа с кирпичом проходит быстрее, тогда как бетон требует использования мощного профессионального оборудования. В среднем на прокладку кабеля в одной комнате уходит от 2 до 5 рабочих дней. Чтобы понять, как правильно прокладывать кабель в штробах, необходимо учитывать требования ПУЭ и СНиП, которые регламентируют глубину и направление трасс.
Подготовительный этап и оценка работ
Перед началом работ важно оценить тип перегородок. Бетонные стены требуют большего времени и усилий, чем газобетон или кирпич. Для качественного выполнения электромонтажа своими руками потребуются базовые навыки работы с электроинструментом. Оптимальным временем для штробления считается этап черновой отделки, когда демонтаж старых покрытий уже завершен, но штукатурные работы еще не начались. Это позволяет избежать лишнего загрязнения чистовых поверхностей и упрощает доступ к точкам вывода кабеля.
Перечень необходимых материалов

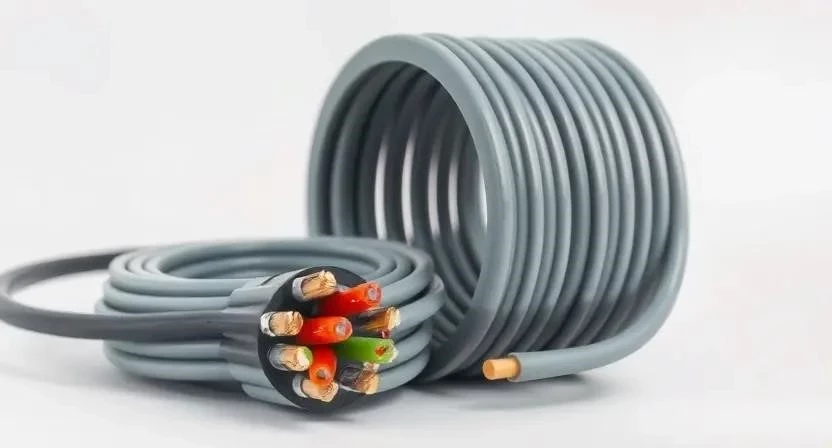

Для качественного монтажа используется специализированный кабель и смеси для заделки. Основным выбором для жилых помещений является кабель ВВГнг, который не поддерживает горение. Для защиты провода в бетонных стенах применяется гофрированная трубка. Фиксация осуществляется с помощью специальных клипс или строительных смесей.
- Кабель ВВГнг 3х2.5 для розеток;
- Кабель ВВГнг 3х1.5 для освещения;
- Гофрированная труба ПВХ (диаметр 16-20 мм);
- Гипсовая штукатурка для финишного слоя;
- Алебастр для быстрой фиксации кабеля;
- Шпатлевка для заделки мелких трещин;
- Пластиковые фиксаторы (клипсы);
- Грунтовка глубокого проникновения.
| Название материала | Расход на 10 м штробы | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 11 м | 80 руб/м | 880 руб |
| Гофра ПВХ | 11 м | 15 руб/м | 165 руб |
| Гипс/Штукатурка | 5-8 кг | 40 руб/кг | 320 руб |
| Алебастр | 2-3 кг | 30 руб/кг | 90 руб |
| Фиксаторы | 20 шт | 5 руб/шт | 100 руб |

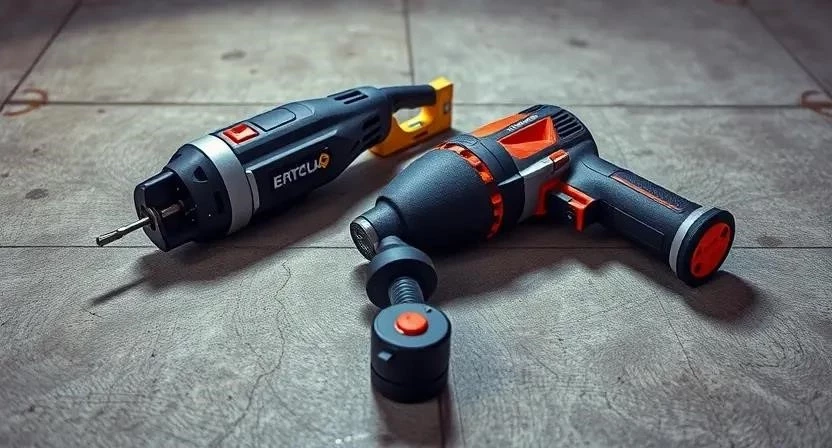

Оборудование для штробления
Выбор инструмента влияет на скорость работы и количество пыли в помещении. Профессиональный штроборез позволяет делать ровные параллельные резы, что значительно облегчает выбивание основания. Для работы в бетоне обязателен перфоратор с соответствующими насадками. Дорогостоящее оборудование, такое как промышленный пылесос, целесообразно брать в аренду на срок выполнения работ.
- Штроборез с системой пылеудаления;
- Перфоратор с лопаткой для штробления;
- Строительный уровень (пузырьковый или лазерный);
- Рулетка измерительная;
- Маркер или карандаш;
- Промышленный пылесос;
- Защитные очки и респиратор.
| Инструмент | Назначение | Статус (Покупка/Аренда) |
|---|---|---|
| Штроборез | Прорезание параллельных линий | Аренда |
| Перфоратор | Выбивание бетонного основания | Покупка/Аренда |
| Пылесос | Сбор строительной пыли | Аренда |
| Уровень | Контроль вертикали и горизонтали | Покупка |
| Респиратор | Защита органов дыхания | Покупка |
Организация рабочего пространства
Подготовка помещения начинается с полной очистки пространства от лишних предметов. Пол и оставшаяся мебель укрываются плотной полиэтиленовой пленкой, чтобы пыль не проникла в труднодоступные места. Организация системы сбора пыли через пылесос является обязательным условием для сохранения здоровья и чистоты. Весь строительный мусор выносится из помещения сразу после заполнения мешков, чтобы обеспечить свободный проход и безопасность.
Разметка и подготовка стен
Трассы прокладываются строго согласно нормам ПУЭ: вертикально и горизонтально, без диагональных линий. Перед началом резки стены проверяются на наличие скрытых коммуникаций (труб водоснабжения, газовых магистралей). Определяются точные точки выхода кабеля для розеток и выключателей. Также проводится проверка плоскости стен, чтобы глубина штробы была равномерной по всей длине трассы.
Технология прокладки кабеля по этапам
Процесс создания штроб требует последовательности действий для достижения высокого качества монтажа. Из личного опыта: при работе в монолитном бетоне обязательно используйте два алмазных диска на штроборезе, иначе края штробы будут рваными, что увеличит расход штукатурки.
- Нанесение финальной разметки с помощью уровня и маркера (30-60 мин).
- Прорезание двух параллельных линий штроборезом на заданную глубину (2-4 часа).
- Выбивание основания между прорезами с помощью перфоратора или зубила (3-6 часов).
- Тщательная очистка штробы от бетонной крошки и пыли пылесосом (1 час).
- Укладка кабеля в гофру (для бетона) или непосредственно в штробу (1-2 часа).
- Фиксация кабеля клипсами или точечно раствором алебастра (2 часа).
- Проверка целостности изоляции кабеля с помощью мультиметра (30 мин).
- Первичное заполнение штробы гипсовым раствором (2-3 часа).
- Финишное выравнивание поверхности штукатуркой в один уровень со стеной (2 часа).
- Просушка раствора и последующая шлифовка поверхности (от 24 часов).
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Разметка | 40 мин | Строго по вертикали/горизонтали |
| Резка | 3 часа | С подключенным пылесосом |
| Выбивание | 4 часа | Соблюдение глубины штробы |
| Монтаж кабеля | 2 часа | Без натяжения провода |
| Заделка | 3 часа | Послойное нанесение смеси |
Технические особенности монтажа
Соблюдение геометрии линий исключает ошибки при последующем монтаже мебели или оборудования. В несущих стенах глубина штробы ограничена, чтобы не нарушить структурную целостность здания. Температурный режим при заделке должен быть положительным, иначе раствор может потрескаться. Важный нюанс из практики: никогда не используйте цементный раствор для заделки штроб под кабель, так как он дает сильную усадку и может привести к появлению трещин на обоях. Только гипс или специализированные смеси.
Типичные ошибки при штроблении
Ошибки в электромонтаже могут привести к дорогостоящему переделке или аварийным ситуациям. Однажды я столкнулся с тем, что кабель был уложен слишком мелко, и при финишном шпаклевании он начал «выпирать» через слой отделки, что потребовало расширения штробы по всей длине.
- Прокладка горизонтальных штроб в несущих стенах (нарушение прочности) — исправить невозможно, требуется перенос трассы.
- Недостаточная глубина штробы (кабель выступает над поверхностью) — требуется углубление штробы перфоратором.
- Отсутствие фиксации провода (кабель «гуляет» в штробе) — использование алебастра для точечного закрепления.
- Игнорирование гофры в бетонных стенах (риск повреждения изоляции при усадке дома) — замена кабеля на защищенный.
- Прокладка кабеля под углом (диагонали) — переделка трассы согласно нормам ПУЭ.
Смета на электромонтажные работы
Стоимость работ складывается из затрат на материалы и оплаты услуг специалиста. При самостоятельном выполнении экономия достигается за счет отсутствия оплаты труда, но увеличиваются затраты на аренду профессионального инструмента.
| Статья расходов | Своими руками (материалы + аренда) | С мастером (материалы + работа) | Экономия |
|---|---|---|---|
| Материалы (на 10 м) | 1500 руб | 1500 руб | 0 руб |
| Аренда инструмента | 2000 руб | 0 руб (свой инструмент) | -2000 руб |
| Работа мастера | 0 руб | 5000 руб (500р/м) | 5000 руб |
| 3500 руб | 6500 руб | 3000 руб |
Завершающий этап и эксплуатация
Полное высыхание штукатурного раствора в штробе занимает от 3 до 7 дней в зависимости от глубины и влажности. Перед нанесением финишной отделки обязательно проводится проверка всех электроцепей на целостность и отсутствие короткого замыкания. Рекомендую перед заделкой сфотографировать все стены с приложенной рулеткой: это позволит в будущем точно знать, где проходит провод, чтобы не просверлить его при навеске полки или картины. Скрытая проводка не требует специального ухода, но требует строгого соблюдения расчетных нагрузок на сечение кабеля.
Другие способы прокладки проводки
Существуют альтернативы штроблению, которые выбирают в зависимости от дизайна и бюджета. Монтаж в пластиковых кабель-каналах является самым быстрым, но эстетически наименее привлекательным вариантом. Прокладка по потолку под натяжной конструкцией позволяет избежать грязных работ в стенах и дает максимальную гибкость в расположении точек освещения. Открытая проводка в стиле лофт с использованием винтажных проводов и медных трубок превращает коммуникации в элемент декора, хотя и требует идеальной аккуратности монтажа.
Ответы на часто задаваемые вопросы
Можно ли штробить несущие стены?
Допускается только вертикальное штробление. Горизонтальные прорези в несущих конструкциях запрещены, так как это ослабляет стену.
Какая минимальная глубина штробы?
Глубина должна быть такой, чтобы кабель был полностью утоплен в стену, а слой раствора над ним составлял не менее 10 мм.
Нужна ли гофра в кирпичных стенах?
В кирпиче гофра не обязательна, но ее использование упрощает замену кабеля в будущем.
Чем лучше заделывать штробы в бетоне?
Наилучшим вариантом является гипсовая штукатурка или алебастр для быстрой фиксации.
Как избежать трещин над штробой после заделки?
Необходимо использовать качественную грунтовку и заделывать штробу в несколько слоев с соблюдением технологии просушки.
Можно ли прокладывать разные кабели в одной штробе?
Силовые и слаботочные кабели (интернет, ТВ) должны прокладываться в разных штробах с расстоянием не менее 10-15 см для исключения наводок.
Как проверить кабель перед заделкой?
С помощью мультиметра или контрольной лампы проверяется отсутствие короткого замыкания и целостность каждой жилы.
