Нормы и правила монтажа электропроводки в квартире

Внутренняя открытая проводка

Такой вид электропроводки редко используются в домах, квартирах. Однако она является основным видом электропроводки в деревянных пожароопасных домах, банях, гаражах и арендных офисах. В офисах и других арендуемых помещениях удобно перепланировать открытую проводку под свои нужды.

Открытую проводку популярно проводить в кабельных каналах, которые разводятся по различным точкам потребления электроэнергии. Единственный недостаток кабельных каналов — это видимость и подчеркивание неровности поверхностей, по которым они проложены. Открытую проводку проводят горизонтально или вертикально.

Открытая электропроводка в стиле ретро

При горизонтальной укладке электропроводки, отступают от потолка на 20 см. Если тянут две пары проводов, тогда выдерживают расстояние в 10 см. Если открытая электропроводка проводится в кабельных каналах, тогда размер канала выбирается в зависимости от сечения проводов и их числа.

Иногда вместо кабельных каналов используют пластиковые плинтусы, имеющие специальную полость для укладки электропроводки с крышкой. Для монтажа открытой проводки под старину используют фарфоровые изоляторы. Однако реализовать такую проводку под старину нелегко, так как найти необходимые изоляторы и специальный витой медный провод со специфической изоляцией нелегко, что отображается на не маленькой стоимости монтажа.

Это интересно: Фотообои на кухню, расширяющие пространство

Какие элементы необходимо подобрать

Согласно конструкции, в электропроводке содержится несколько видов комплектующих: кабеля, коробки распределения, выключатели, розетки, освещение, приборы для экстренного отключения, механизмы учета, каналы.

то такое кабель и что такое провод

Под кабелем понимают систему с изолированными проводами, помещенными в защищенную оболочку, чтобы предупредить неблагоприятное влияние окружающих факторов. Кабели прокладываются как под землей, так и под водой и даже в стенах, при учете назначения. Имеют отличную защиту и изоляцию, чем у проводов, поэтому чаще применяются для установки электропроводки

Провода – это проводник с одной или несколькими жилами, который выпускается с изоляцией и без нее. Применяются только в помещениях. Ярким представителем являются простые шнуры от бытовых приборов.

Алюминий vs медь

Данные материалы отличаются хорошей проводимостью: у меди с сечением 1 мм2 сопротивление 17,5 Ом, а у алюминия – 28,05 Ом. Но физические и химические характеристики отличаются:

  • Оба металла имеют достаточную химическую активность, и легко окисляются в воздухе. Но образованная пленка на алюминиевой жиле приводит к худшей проводимости.
  • Говоря о механических параметрах, то у алюминия хуже, чем у меди. Просто согните и разогните, и металл он сломается.

  • У меди плотность тока: 10А для открытой и 6А для закрытой системы. У алюминия почти в 2 раза меньше.
  • Алюминий под внешним влиянием может легко сжаться, то есть говоря электрическим языком «течет». Спустя время контакт становится более слабым, появления искрение, а образованные зазоры образуют электродугу.
  • Единственное положительное отличие алюминия – это небольшая стоимость.

Про контакт меди и алюминия

Чаще всего пожары появляются из-за соединения медных и алюминиевых жил. Это несет опасность, так как:

  • при прохождении электротока нагреваются, при этом оба металла имеют разное температурное расширение;
  • разные электрохимические свойства алюминия и меди приводят к образованию оксидных пленок. А как было сказано ранее, у первого металла это приводит к плохой проводимости.

Если все же необходимо сделать контакт, то лучше использовать стальные качественные клеммы хорошего производства.

Моножильный vs многожильный провод

Многие спорят, что лучше подходят для электропроводки: моно- или многожильные кабеля. Поэтому стоит рассмотреть их особенности.

Стационарная проводка отлично прокладывается кабелем с одной жилой, так как имеется высокий уровень прочности на разрыв. Контактирующая площадь многопроволочных элементов отличается от однопроволочных. Так, первый вариант более подвержен влиянию воздуха и влажности. То есть происходит нарастание пленок оксида, разрушающих соединение.

Применять провода с большим количеством жил целесообразно при подключении светильников с периодической заменой лампочек. Соединяются элементы только после надевания и обжатия специализированных наконечников.

Скрытая проводка на потолке

На потолке, где перекрытием являются плиты, электропровод выполняется без штробления. Эти плиты внутри полые, поэтому провести данную процедуру, практически, невозможно. Для создания идеально ровного потолка, проводку проводить лучше внутри плит. Однако в этом случае существуют некоторые сложности, так как заранее не известно, какое направление будет для провода.

Если намечено потолок не закрывать подвесным покрытием, то по нему рекомендуется проложить провод, а распределительные коробки смонтировать на стене.

Лучше всего проводку на потолке осуществлять с использованием кабель-канала для защиты ее от влаги при оштукатуривании. Проводу, уложенному в штробу, увлажнение не грозит. Дело в том, что она не заполняется смесью полностью, да и в штукатурном слое для замазки штробы содержится совсем мало воды.

Неправильное снятие изоляции с многопроволочных жил

Очень часто начинающие электрики допускают ошибки при снятии изоляции с провода. Многие снимают изоляцию с многопроволочной жилы, проводя ножом по окружности (круговым движением), тем самым срезая верхние тонкие проволочки и уменьшая этим сечение проводника. Чтобы этого избежать, лучше всего снимать изоляцию, проводя ножом по диагонали вдоль провода, как будто затачиваем карандаш. Конечно, без должной сноровки можно и таким образом повредить жилу, однако вероятность все же меньше.

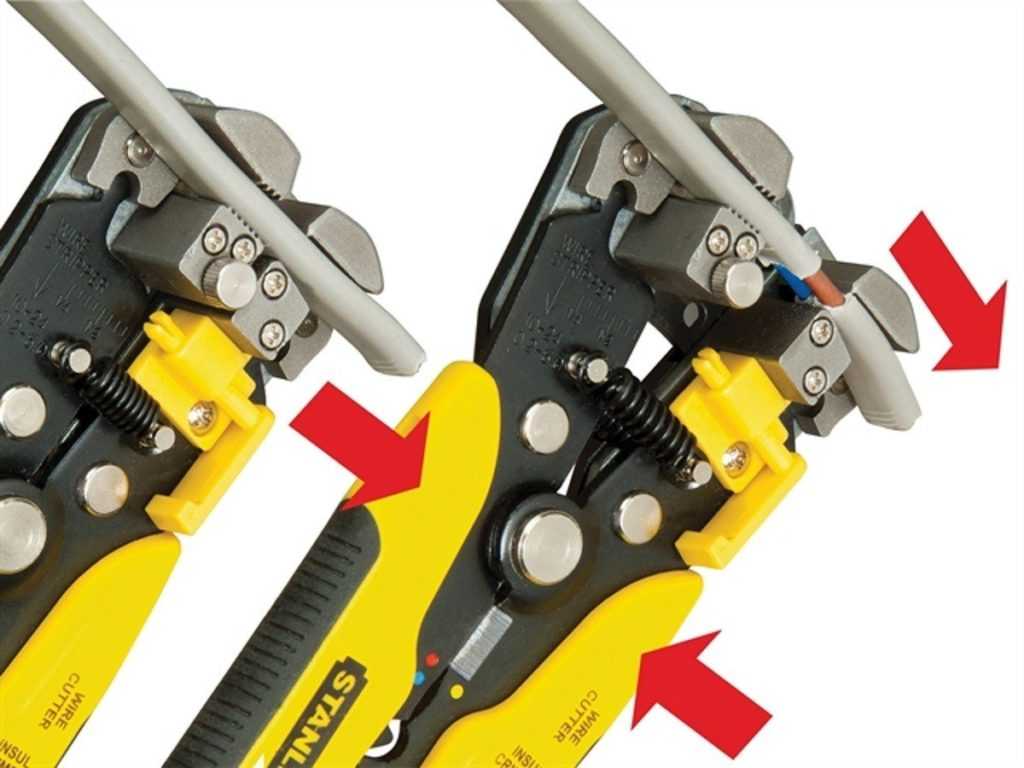

Если приходится зачищать большие объемы проводки, тогда рекомендуем приобрести стриппер, который позволяет снимать изоляцию с проводов разного сечения. Конечно, опытные электрики скажут, что все это ненужная трата денег и лучше острого ножа ничего нет — это их право, мы никого переубеждать не будем. Но все же если есть специальные «профильные» устройства для этой цели, то стоит задуматься об их применении.

Плюсы и минусы использования в электромонтаже

Некоторые высказываются против использования распределительных коробок в жилых и общественных зданиях. Считают, чем меньше промежуточных соединений в электрической цепи, тем она безопаснее. Но если проводка выбрана с учетом токовой нагрузки, выполнено в соответствии со всеми действующими правилами, то электрическая цепь тоже может считаться надежной.

Автономная линия к каждой розетке не гарантирует абсолютной безопасности и вызовет существенное увеличение расходов на кабельную продукцию.

Нельзя выделить минусы или плюсы распределительных коробок в зависимости от вида и исполнения. Если в конкретном помещении или электроустановке коробки по назначению, исполнению и степени защиты выбраны в соответствии с ПУЭ, имеют сертификат соответствия, то они будут обеспечивать надежное и безопасное функционирование электрической цепи.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Материалы и оборудование для скрытой электропроводки

Над выбором кабеля думать долго не нужно: подойдет обычный, марки ВВГнг. Если позволяет бюджет, вместо него можно использовать провод NYM. И тот, и другой характеризуются продолжительным сроком эксплуатации, имеют высокую прочность, благодаря чему выдерживают мокрую заделку в штробах.

Сечение кабеля должно соответствовать стандарту:

  • линии для устройств освещения — 1,5 кв. мм;
  • подключение розеток — 2,5 кв. мм;
  • электрическая плита — 4 кв. мм.

Выбор сечения кабеля для открытой и скрытой проводки

Можно взять любые распределительные щиты. Подойдут даже изделия, которые формально используются при обустройстве открытой проводки. Аналогичная ситуация с выключателями и розетками. Тем не менее, специальные приборы для скрытого монтажа занимают намного меньше места, смотрятся миниатюрно и не нарушают целостности интерьера. Однако в таком случае придется устанавливать подрозетники и распаячные коробки. Существуют компоненты для сплошных и полых стен.

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

  • установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
  • все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
  • допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
  • для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
  • запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
  • каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
  • необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
  • проводники соединяются только в распределительных блоках или в специальных коробках;
  • для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

Работа под напряжением

Это наиболее частая ошибка, которую допускают как начинающие, так и опытные электрики (опытные даже чаще). Например, разболталась розетка и человек решает подтянуть винты, не отключая питание

При неосторожном движении может произойти поражение электрическим током.  Кстати такое же может получится и при замене обычной лампочки, если перед этим электрики сделали разрыв в выключателе на ноль, а не на фазу

Таким образом, даже при отключенном выключателе будет оставаться напряжение в люстре.

Чтобы избежать этой ошибки, всегда отключайте питание в квартире. Сделать это можно с помощью соответствующего автомата. Если у вас несколько фаз и вы знаете, какие розетки и выключатели на какой фазе, тогда выключайте соответствующий автомат. Если не знаете, тогда отключайте все автоматы.

Монтаж электропроводки

Монтаж электропроводки может выполняться как внутри помещений, так и снаружи. Правила монтажа несколько отличаются поэтому давайте рассмотрим их отдельно.

Внутренняя электропроводка

Внутренней электропроводкой называется вся проводка, проложенная внутри зданий и сооружений. К ней относится в том числе проводка проложенная в подвалах и на чердаках.

  • Прежде всего следует знать, что согласно п.7.1.34 ПУЭ вся проводка внутри помещений должна быть медной. СНиП допускал применение алюминиевой проводки раньше, но с 2001 года стандарты изменились.
  • Вторым важным параметром является сечение проводки. Оно рассчитывается в зависимости от нагрузок, но табл.7.1.1 ПУЭ устанавливает и минимально допустимое сечение проводов (см. Выполняем расчет сечения провода по мощности). Так для групповых линий оно составляет 1,5 мм2, а для вводного кабеля от этажного щитка составляет 2,5 мм2.
  • Согласно п.7.1.36 ПУЭ вся проводка внутри помещений для однофазной сети должна быть трехпроводной. Из которых одна жила является фазной, вторая нулевой и третья защитной.

На фото представлены негласные нормы монтажа электропроводки

  • Перед тем как правильно сделать электропроводку на кухне вы должны правильно распределить нагрузки по группам. При этом тип электропроводки для кухни согласно п.7.1.39 ПУЭ должен быть таким же, как и в жилых комнатах.
  • В ваннах, санузлах и подобных помещениях электропроводку можно монтировать скрытым способом. При этом следует помнить, что применение стальных труб или гофр для защиты от механических повреждений в таких помещениях не допускается.
  • Что касается негласных правил, то для внутренней электропроводки они тоже существуют. Прежде всего это прокладка групповых линий. Обычно их монтируют на расстоянии 20 см от потолка. Это не касается групповых линий, проложенных в стяжке.
  • Ответвления к розеткам и выключателям не должны иметь углов отличных от 90⁰. В противном случае во время ремонта помещений легко повредить скрытую проводку.

Наружная электропроводка

Наружной электропроводкой называется вся проводка, проложенная вне помещений. Сюда относятся и электроприемники подключенные к групповым внутренним сетям.

Правила монтажа наружной проводки

Итак:

  • Если вы собрались монтировать наружную электропроводку своими руками, то прежде всего вы должны знать, что по крышам зданий электропроводку монтировать не допускается. Допускается делать ввод в здание через крышу и то через стальные трубы, которые обеспечивают высоту не менее 2,5 метров от крыши.
  • Строго нормируется и провес проводов над дорогами. Он должен быть в нижней точке не меньше 6,5 метров. Не над проезжей частью он должен быть не меньше 3,5 метров.
  • Что касается непосредственно монтажа, то запрещена прокладка провода в стальных трубах под землей. Если же стальные трубы или гофры применяются для монтажа по фасадам зданий, то должны быть приняты меры, препятствующие скоплении внутри влаги, в том числе и конденсата.
  • Что касается монтажа проводки по фасадам зданий, то здесь существует целый перечень ограничений. Все они сведены в п.2.1.75 ПУЭ в таблицу.
  • Из негласных правил монтажа наружной проводки можно отметить только стремление к минимизации контактных соединений вне помещений. При этом те контактные соединения, которые выполнены вне зданий, должны быть смонтированы в специальных коробах с защитой не менее IP А доступ к этим соединениям должен быть максимально облегчен.

Способы, как спрятать провода от техники

Теперь разберем все доступные варианты как спрятать провода от бытовой техники с глаз долой.

Разрезаем обои

Один из самых неочевидных способов спрятать провода — просто скрыть их теми же самыми обоями, которыми задекорированы ваши стены. Вы можете сделать ровный надрез на них, аккуратно отслоить их от основания стены, а затем в этом месте сделать тонкие штробы, в которые и уложите все провода. Потом достаточно просто замазать их штукатуркой и затем приклеить обои на место. Вариант несколько пыльный, сложный и шумный, но зато он позволит надежно и тщательно спрятать любые провода от техники. Особенно актуален этот вариант для роутеров на стенах и телевизоров.

Используем кабель-каналы

Этот способ выбирают многие, так как он прост и доступен. В этом случае вы скроете все болтающиеся провода под специальной накладкой — кабель-каналом. Его можно подобрать в тон интерьеру, и он уже не будет так бросаться в глаза, как те же самые провода. Купить кабель-каналы можно в абсолютно любом строительном магазине. Недорогой и в общем-то даже стильный вариант.

Покупаем органайзер

Это решение понравится тем, кому нужно спрятать множество проводов где-нибудь на компьютерном столе. Это провода от самого ПК, от роутера, принтера и прочих IT-прелестей. Увы, пока что еще не изобретена исключительно беспроводная техника, работающая только на аккумуляторах. Чтобы скрыть все эти провода от компьютерной техники, просто купите специальный органайзер, где есть место и для розеток, и для проводов. Он фиксируется на полу или за/под столом в зависимости от формы и модели. А для зарядников можно установить специальные держатели, из которых будут торчать только нужные отрезки кабелей с разъемами. Такая методика организации проводов позволит расчистить свободное пространство на рабочем столе.

Используем плинтуса

Простой и, как и кабель-каналы, распространенный способ. В этом случае провода прокладываются внутри напольных плинтусов в специальных каналах, закрытых декоративными планками. Этот вариант подойдет для тонких или небольшого числа толстых проводов, которые нужно проложить незаметно вдоль стен. Очень удобный вариант, так как позволит в любой момент добраться до кабеля.

Кстати, в потолочных плинтусах также могут быть кабель-каналы. Поэтому вариант с плинтусами допустим и при необходимости прокладки кабелей под потолком.

Применяем специальные скобы

Этот вариант не дает возможности убрать провода с глаз долой, однако он позволит просто аккуратно зафиксировать их на одном месте, и стена будет смотреться намного опрятнее. Да и под ногами никакие кабели уже не будут путаться. Просто закрепите провода на стене, используя специальные пластиковые скобы. Они продаются упаковками в строительных магазинах и могут иметь разный диаметр под разные по толщине провода.

Включаем фантазию

А этот вариант — самый обширный и точно понравится людям творческим. Здесь нужно просто включить свою фантазию и постараться обыграть провода так, чтобы они стали частью интерьера или декора помещения. Вот несколько примеров, как можно украсить провода.

  • Оплести шнуры искусственной зеленью.
  • Установить панно.
  • Заставить книгами.
  • Сделать фигурный узор из провода на стене.
  • Заставить комнатными растениями.
  • Создать интересный рисунок, в котором «зашифровать» провода.

Способов, которые позволят оригинально и просто спрятать провода, даже если уже сделан ремонт, много. Главное — выбрать тот, который подойдет вам больше всего, и использовать его или же усовершенствовать и адаптировать под свои условия. Надеемся, что эта статья была полезной для вас и помогла принять подходящее решение.

Правила ввода электричества в дом

Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.

Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.

Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета

Требования к вводу:

  • при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
  • высота натянутого между опорами провода – не менее 2 м над землей;
  • если провод пересекает строительные конструкции, его монтируют в защитную трубу;
  • минимальное расстояние от земли для точки подключения здания – 2,75 м;
  • если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.

Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.


Кабель для внешней ретро-проводки.

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Условия монтажа открытой проводки

Общие требования к электропроводке открытого типа изложены в ПУЭ 7 (гл. 2.1). Их соблюдение гарантирует безопасную эксплуатацию:

  • нельзя размещать пучки кабеля вблизи отопительных приборов, так как при длительном воздействии повышенных температур изоляция разрушается;
  • жилы не должны проходить вблизи труб, допустимое расстояние до трубопровода с горючей жидкостью, газом ≥ 400 мм, с негорючим веществом ≥ 100 мм;
  • в местах стыковки устанавливают распределительные коробки, их размещают в легкодоступных зонах;
  • в санузлах, других помещениях с повышенной влажностью прокладывают кабель с двумя-тремя слоями изоляции;
  • в помещении с подвесным потолком кабель крепят к стенам;
  • минимальное расстояние от проема, угла 150 мм.

Линии располагают только вертикально или горизонтальноВажно! Запрещено прокладывать провода по диагонали, все повороты выполняют под углом 90° с радиусом изгиба не менее 3 см. Вам это будет интересно Укладка кабеля

Вам это будет интересно Укладка кабеля

По действующим требованиям выключатели можно устанавливать на высоте 60 см, а розетки в 20 см от линии пола.

Некоторые особенности применения

Тонкостенные медные трубы сечением 15мм для электропроводки требуют от мастера наличия специального оборудования для сварки.

При выборе трубы необходимо обратить внимание и на то, какова структура самого кабеля

  1. Если это открытая алюминиевая поверхность провода, использовать стальную или медную трубу нельзя ни в коем случае! Ведь при проводке в металлической трубе кабель будет контактировать с ее внутренней поверхностью, а благодаря высокой степени проводимости стали такая разводка превращается в открытую угрозу для всех, кто будет располагаться в помещении.
  2. Запрещена к использованию и сама по причине, указанной выше. Помимо большого количества ограничений, стальная труба довольно сложна в процессе монтажа.

Ведь в таком случае невозможно допущение сильных изгибов, необходимо применение специального оборудования, да и стоимость стального аналога не намного ниже, чем стоимость пластиковых труб.

Исправить проблему с монтажом поможет алюминиевая деталь. Ведь ее пластичность намного выше, да и в покраске она не нуждается, даже если монтаж производится на открытом участке, который подвержен воздействию внешней среды.

Кроме того, здесь уместны и медные аналоги, которые в дополнение к достоинствам алюминиевых образцов отличаются более высокой степенью надежности.

Но опять же — и алюминиевые, и медные трубы сильно проигрывают пластиковым аналогам. Во-первых, это более высокая цена, тем более, если речь идет о таком материале, как медь, во-вторых, все вышеперечисленные материалы являются отличными проводниками, и электропроводка в таких элементах является самой что ни на есть небезопасной.

Это интересно: Электропроводка в ванной своими руками (видео)

Достоинства и недостатки открытой проводки

К достоинствам можно отнести следующие моменты:

  • Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
  • Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
  • Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
  • Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

  • Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
  • Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Способы укладки проводки

Перед тем как сделать безопасную проводку по деревянному потолку, стоит изучить особенности выполнения скрытой и открытой прокладки. При использовании открытого монтажа применяются те же методы, что и при укладке по бетонному потолку. Крепление проводов по фарфоровым изоляторам используется очень редко, если интерьер выполняется в ретро стиле.

Скрытая проводка

Скрытый монтаж электрики по потолку делается с применением металлических рукавов и труб.

Нюансы монтажа скрытых систем электроснабжения:

  1. С внутренней стороны все коммуникации для прокладки должны быть окрашены или иметь оцинкованное покрытие.
  2. Никаких зазубрин и заусениц в начальной и конечной части трубопровода быть не должно. Для этого на края элементов надеваются пластиковые заглушки.
  3. Для монтажа идеально подходят медные рукава. Медь хорошо противостоит воздействию влаги, выдерживает разряд электрической дуги, которая появляется при коротком замыкании. Трубы из меди легко гнутся под нужным углом.

Скрытые системы электроснабжения прокладываются в конструкции деревянного потолка за навесной конструкцией из гипсокартона или в слое штукатурки. В последнем случае кабели крепятся по асбестовой полосе или стальной ленте. Для фиксации кабелей применяют гвоздевые скобы или хомуты. Если прокладка осуществляется в штробы на штукатурном слое, то проводку крепят быстросохнущим раствором, в который добавляют алебастр.

При укладке за подвесным гипсокартонным потолком штробить каналы не нужно, потому что ГКЛ крепится на каркас из профилей. В этом случае укладка кабелей осуществляется внутри стальных или медных водо-, газопроводных труб. Они позволяют локализовать возгорание в случае замыкания.

Диаметр труб подбирается с учетом количества и сечения кабелей, которые нужно проложить. Потом трубы нарезают на куски нужной длины и делают на их концах резьбу, удаляют заусеницы и зазубрины, чтобы не повредить изоляционный слой кабелей. Для соединения отрезков труб используют муфты или уголки. Медные трубы сгибают трубогибами.

Открытая проводка

Открытая проводка по деревянному потолку монтируется намного проще и лишена многих недостатков скрытых систем электроснабжения. Единственный недостаток открытой прокладки кроется в непрезентабельном внешнем виде. Обычно используется прокладка проводов в гофре или пластиковом канале.

При этом есть некоторые различия между укладкой в канал и гофру:

  1. При применении гофрированных труб очень сложно проложить их идеально ровно. При монтаже часто появляются искривленные и провисшие участки.
  2. Даже если увеличить количество точек крепления гофры, проблема провисания и кривизны полностью не решится. Кроме этого, большее число точек крепления повышает стоимость монтажных работ.
  3. На гофрированной поверхности быстро собирается пыль, которую удалить не так легко.
  4. Через гофрированные трубы сложно протянуть пучок проводов, потому что они будут зацепляться за ребристую поверхность трубы.
  5. В пластиковых каналах намного проще проложить нужное количество кабелей.
  6. Внешне каналы из пластика смотрятся лучше, чем гофра. В продаже есть каналы, имитирующие деревянные конструкции, поэтому подобрать изделие, которое гармонично впишется в интерьер деревянного дома, несложно.

Для фиксации к потолку гофрированных или металлических рукавов используются клипсы или хомуты. Для протяжки кабеля через закрепленные рукава или трубы применяется стальная проволока.

Укладка проводов в пластиковый канал осуществляется намного проще. Сначала к потолочной поверхности при помощи саморезов или шурупов крепят канал, потом в него укладывают кабели и закрывают пластиковой крышкой со специальной защелкой. В месте изгиба пластиковые элементы подрезают под нужным углом. Также в продаже есть специальные изделия из пластика для формирования разветвлений и изгибов.

Есть еще один вариант открытой укладки проводки – монтаж систем электроснабжения на асбестовую подложку. При этом подкладочный слой должен выступать с каждой стороны кабеля на 10 мм. Однако этот вариант прокладки смотрится хуже, ведь на виду провода и подкладка.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

  • силовые провода
  • информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека. Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Заключение

Исходя из вышесказанного, можно сделать вывод, что для того, чтобы электропроводка была надежной, безопасной и полностью обеспечивала потребности потребителя в электроснабжении, необходимо избегать ошибок и подходить со всей ответственностью к монтажу проводки на всех этапах.

Также следует помнить о том, что заказ услуги монтажа проводки у электриков не гарантирует того, что электропроводка будет монтирована без допущения ошибок.

В заключении следует упомянуть, что электромонтажные работы должны выполняться с соблюдением мер безопасности, в частности в отношении поражения электрическим током. Несоблюдение мер безопасности — это ошибка, которая может стоить жизни. Поэтому при организации работ по монтажу электропроводки необходимо в первую очередь принять все необходимые меры безопасности.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок. Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
