Короб для электропроводки: преимущества, виды, монтаж

№3. Виды кабель-каналов по конструкции

Различных кабель-каналов огромное множество, и во многих руководствах по выбору все виды приводятся скопом. Чтобы было удобнее, предлагаем сначала поделить все варианты изделий по типу конструкции, а потом – по особенностям монтажа.

По типу конструкции существующий ассортимент кабель-каналов можно поделить на такие типы:

  • гладкие, со сплошным корпусом без отверстий, — достаточно популярный вариант. Материал изготовления – пластик или металл. Отлично подходят для монтажа на стены и потолок. Так как конструкция герметичная, то внутри должно быть достаточно свободного пространства, чтобы провода не нагревали сами себя и не провоцировали пожар;
  • перфорированные кабель-каналы меньше весят и стоят дешевле, но это не основные их преимущества. Отверстия обеспечивают эффективную вентиляцию, так что риск перегрева кабелей сводится к минимуму. Дополнительное удобство – зубцы в некоторых местах можно выломать и получить достаточное отверстие для вывода провода к розетке или выключателю, что очень удобно. Минус – невысокая эстетичность: такой канал не скрывает проводку полностью, поэтому в жилых помещениях используется редко. Если материал стены легко горит, то лучше использовать гладкий канал;
  • гибкие кабель-каналы – альтернатива более привычным жестким изделиям. Последние хорошо подходят, если поверхность имеет правильную геометрию. Если же в помещении множество нестандартных архитектурных элементов, есть округлые поверхности, то лучше использовать гибкие кабель-каналы. Они бывают нескольких типов: трубчатые, резиновые и гибкие цепи (т.н. траки). Еще один вариант – гладкие трубки, изготовленные из мягкого пластика. Резиновые и пластиковые каналы хорошо защищают кабель от любых повреждений, потому могут использоваться даже в помещениях с высокой влажностью, исключением будут разве что бани и сауны. Трубчатые каналы делают из металла, свитого в спираль. Такие изделия могут изгибаться в разные стороны. Гибкие цепи, как правило, изгибаются в одной плоскости и могут быть изготовлены из металла или пластика. Часто траки используются в производственных условиях для подключения оборудования. Кабельные траки могут быть закрытого и открытого типа. Первые используются, когда кабель нуждается в защите от влаги, пыли и прочих негативных воздействий окружающей среды. Если в месте прокладки нет источника опасного воздействия на провод, то может взять гибкий трак открытого типа – он дешевле и легче. Отдельно отметим гибкий канал с функцией трехмерного кругового вращения, отдельные элементы при необходимости могут быть из него удалены или же, наоборот, добавлены. Это достаточно дорогие изделия, которые пока нашли применение при создании роботизированных механизмов. Впрочем, даже самые обычные гибкие каналы стоят дороже аналогических жестких вариантов, поэтому их используют только в местах со сложным рельефом поверхности;
  • проволочные каналы позволяют проводам эффективно вентилироваться и предоставляют максимально простой доступ к кабелям. Это самые дешевые кабель-каналы, они нашли широкое применение в производственных и складских помещениях;
  • лестничные каналы получают усиленную конструкцию, используются при прокладке тяжелых кабелей, изготавливаются только из металла. В частном строительстве не используются;
  • прозрачные каналы – это больше дизайнерское решение, чем конструктивное. Это канал с треугольным сечением, предназначенный для установки на стыке пола и стен, потолка и стен, стен и навесных шкафов. Самая длинная сторона в таких каналах (гипотенуза) выполнена из прозрачного или полупрозрачного пластика. Это изделия предназначены либо только для установки подсветки из светодиодной ленты, либо для одновременной прокладки кабеля и подсветки.

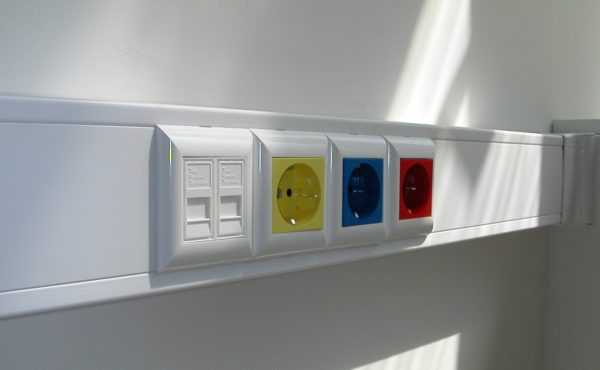

Монтирование кабель-канала с розеткой

Кабель-канал для установки розеток делает более удобной систему прокладывания проводов и присоединения электророзеток. Безопасность таких устройств будет обеспечена в достаточной степени, ведь все детали схемы выполнены из специального поливинилхлорида.

Особенно удачным будет приобретение каналов, если нет возможности проштробить нужного размера ниши в стене. Такое случается при особой конструкции стен или при уже готовом ремонте в доме. Кабель-каналы позволят спрятать всю проводку, главное — выбрать их в тон основному помещению. Чаще всего пользователи предпочитают изделия белого цвета или под дерево.

Настенное устройство состоит из следующих элементов:

  • планки, несущей основной функционал;
  • крышки, выполняющей защитную и декоративную функцию.

Порядок монтажа

Инструкция по применению устройства и его установке следующая:

Обесточить проводку. Для этого в щитке на площадке или в доме следует перевести переключатели (автоматы) в положение «Выкл». Если нет уверенности в принадлежности автомата, стоит проверить напряжение в сети после отключения индикаторной отверткой либо выключить все автоматы.
Зафиксировать розетку в рамке. Основную (рабочую) часть розетки нужно защелкнуть в рамке с обратной стороны.
Вывести провод в кабель-канал

Важно расположить его так, чтобы провод не гнулся, исключить заломы.
Освободить кончики проводов от изоляции на 1 см, сам кабель разъединить на «волокна» примерно на 3 см.

https://youtube.com/watch?v=h7vHQ9-KKug

  1. Установка розетки в кабель-канал начинается с крепления рамки. После этого действия крышка канала должна быть частично заведена под рамку. Здесь могут возникнуть проблемы: рамка всегда цельная, без отверстий для кабель-канала. Это нужно для эффективного размещения блока розеток без зазоров. С внешней стороны рамки есть 2 заглушки, их надо удалить для решения вопроса.
  2. Подключить провода. Сделать это надо в соответствии со схемой — фаза, ноль, заземление. Вначале подключают провод «земля» — зелено-желтого цвета, а затем в произвольном порядке фазу и ноль.
  3. Зафиксировать розетку. Для этого просто надо надеть рамку на кабель-канал, и фиксаторы попадут в нужные пазы.
  4. Установить крышку короба, чтобы она частично зашла под рамку. Можно включать электроэнергию.

Таким же образом можно подключать устройства любого вида, размера — выключатели, интернет-розетки и т. д.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Процесс монтажа

После проведения тщательной процедуры планирования, подготовительных работ, можно осуществить монтаж открытой электропроводки. Чаще всего подобную процедуру проводят с применением кабель-каналов. Это простой, относительно недорогой и надежный способ монтажа. Кабель-каналы можно вписать в различный тип интерьера.

После этого от перечисленных элементов системы чертят прямые линии. Далее по разметке прикладывают нижнюю часть кабель-канала. В пластике просверливают небольшие отверстия, намечая места для креплений. Далее кабель-канал снимают со стены и просверливают при помощи дрели или перфоратора места для дюбелей.

Рассмотрев особенности монтажа открытой электропроводки, можно выполнить всю работу самостоятельно.

Кабель-канал: преимущества

Кабель-каналы представляют из себя специальные электромонтажные короба, в которые производится укладка слаботочных или силовых кабелей. Универсальность конструкции в том, что установить ее можно как на потолке, полу, так и на стене. Можно встретить короба, в которых внутренняя часть разделена на секции, что является весьма удобным в процессе укладки проводов. Среди преимуществ такого варианта монтажа следует выделить:

  • Свободный доступ к коммуникациям. Это дает возможность без проблем провести ремонт или модернизацию, если возникнет такая необходимость.
  • Привлекательный внешний вид. Такие кабель-каналы можно установить в любом помещении, и они отлично «вольются» в интерьер.
  • Высокая степень защиты. Короб препятствует проникновению влаги, что предупреждает возникновение замыкания.
  • Огнеустойчивость. Если произойдет воспламенение проводки, короб сдержит пламя.
  • Гибкость. Благодаря этой характеристике арматуру можно проложить на наклонных, изогнутых, полукруглых поверхностях.

Отдавая предпочтение коробам, важно уметь правильно рассчитать их размеры. Они зависят от того, какое количество кабелей планируется прокладывать.

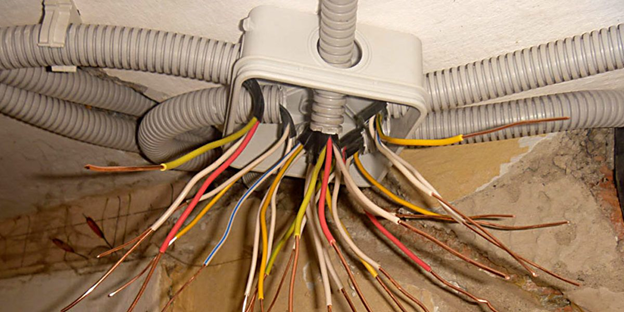

Особенности гофры

Это еще один популярный способ скрыть провода при прокладке слаботочных сетей и проводки. Изделие – отличный диэлектрик, выступает в качестве изолирующего слоя и защищает провода от воздействия – термического и механического.

Гофротрубы для электропроводки пользуются действительно повышенным спросом ввиду их неоспоримых преимуществ и отличных характеристик. Среди основных достоинств следует выделить:

  • Длительный срок эксплуатации. Если гофра установлена правильно, а также отношение к конструкции бережное, прослужить гофрированные изоляционные системы способны не менее 50 лет, при этом совершенно все свойства материала сохранятся.
  • Небольшой вес. Это в значительной степени облегчает процесс транспортировки, а также монтажные работы.
  • Защита от влаги. Правда, о ней следует позаботиться дополнительно: установить резиновые уплотнительные прокладки в местах соединения деталей.
  • Термоустойчивость. Как и в случае с коробами, гофра изготавливается из материала, который является негорючим.

Также стоит отметить, что материалы, из которых изготавливаются гофротрубы, являются абсолютно экологически чистыми, не окисляются и не подвержены коррозийным явлениям. Широкий температурный режим работы – еще одно несомненное преимущество этих изделий. Им не страшны морозы до -20 градусов и жара до +60.

Гофра или кабель-канал: что выбрать?

Невозможно однозначно ответить на вопрос – что лучше: кабель-канал или гофра? Дело в том, что данные приспособления оба предназначены для максимальной защиты проводов от всевозможных повреждений, и у каждого при этом есть свои преимущества и недостатки. Главный «плюс» гофры перед коробом – более широкий спектр применения. Так, если короба в основном используются для внутренних монтажных работ, то гофру широко применяют для наружной прокладки электропроводки. Ее используют, укладывая кабель в траншею, при подводе электроэнергии к дому в качестве внешнего настенного крепления. Применяется гофра и для укладки проводки под навесными потолками.

Иногда производители в качестве дополнительного компонента в состав гофры добавляют специальное вещество, которое служит для выполнения противопожарной функции. Также, ввиду использования разнообразных материалов для создания гофры, можно выбрать наиболее подходящий вариант с улучшенными свойствами. К примеру, металлическая гофра способна выдерживать большое механическое воздействие, является самой прочной и износоустойчивой.

Заключение

Оба изделия – и кабельканал, и гофра – имеют отличные показатели гибкости, но у гофры они немного лучше. Используя последнюю, можно обойтись без применения дополнительных элементов монтажа, которые необходимы при обустройстве кабель-каналов на неровных поверхностях.

Что касается преимущества кабель-канала перед гофрой, то оно заключается в том, что на коробах можно разместить розетки и выключатели. Однако кабель-канал никак не уложить вглубь стенки, его используют только для наружного монтажа. В то время, как гофру без проблем можно скрыть от взгляда.

Объективно оценивая эти два средства монтажа, стоит сказать, что каждый из них подойдет в конкретном случае, выбирая, стоит учитывать характер и место применения.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование Особенности Сферы применения
Мини Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
Гибкие Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкой Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Этапы монтажа

Установка трасс для проводов состоит из комплекса мероприятий. Они требуют ответственного подхода. Помимо монтажа, следует выполнить ряд подготовительных задач. Далее подробно остановимся на каждом из этапов.

Схема электропроводки

Сначала делается схема электрической проводки в помещении. Её можно составить своими руками, имея понятие об электричестве. В противном случае понадобится воспользоваться помощью специалистов.

Чертеж прохождения кабель-канала

Следующим шагом станет выполнение чертежа прокладки кабельных лотков с учетом месторасположения всех распределительных коробок, выключателей и розеток. Для этого лучше использовать программу с возможностью вывода трехмерного изображения.

Покупка электротехнического короба с аксессуарами

Далее нужно подсчитать требуемое количество аксессуаров. Они необходимы для эстетичного вида стыковых соединений. Для исключения дальнейших проблем с монтажом, следует приобретать аксессуары и кабельные трассы одной марки.

Разметка трассы кабель-канала

По ранее подготовленному чертежу переносят разметку прокладки электротехнических лотков на стены. Для выдерживания горизонтали и вертикали следует воспользоваться отвесом и уровнем. При наличии лазерного нивелира достаточно использовать его.

Подготовка кабель-канала к монтажу

На указанном этапе понадобится подготовить соответствующие длины кабельных каналов. Рекомендуется осуществлять резку по мере установки коробов. Также необходимо иметь в виду, что мини кабельные трассы не комплектуются продольными соединительными аксессуарами. Для получения красивого соединения необходимо:

  1. Использовать два короба, один из них смонтировать цельным.
  2. Второй отрезать на требуемую длину вместе с защитной крышкой.
  3. Сначала устанавливается отрезанная крышка на цельный короб, а затем защелкивается неповрежденная крышка.

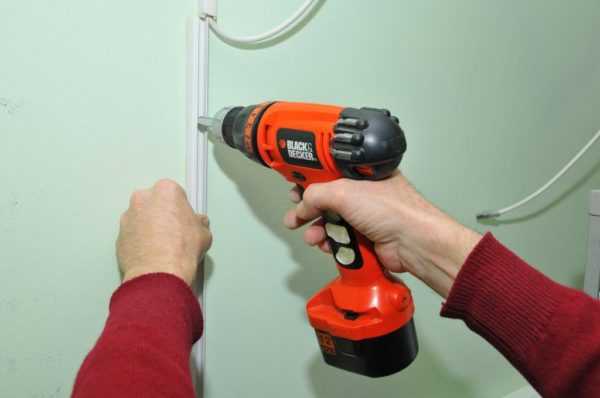

Фиксация кабель-канала по размеченной трассе

Крепление к стене электротехнического лотка может быть выполнено жидкими гвоздями, саморезами по дереву или металлу, дюбель-гвоздями. Рекомендуется вкручивать крепеж в шахматном порядке. При использовании жидких гвоздей, следует наносить клей на тыльную часть короба в виде зигзага.

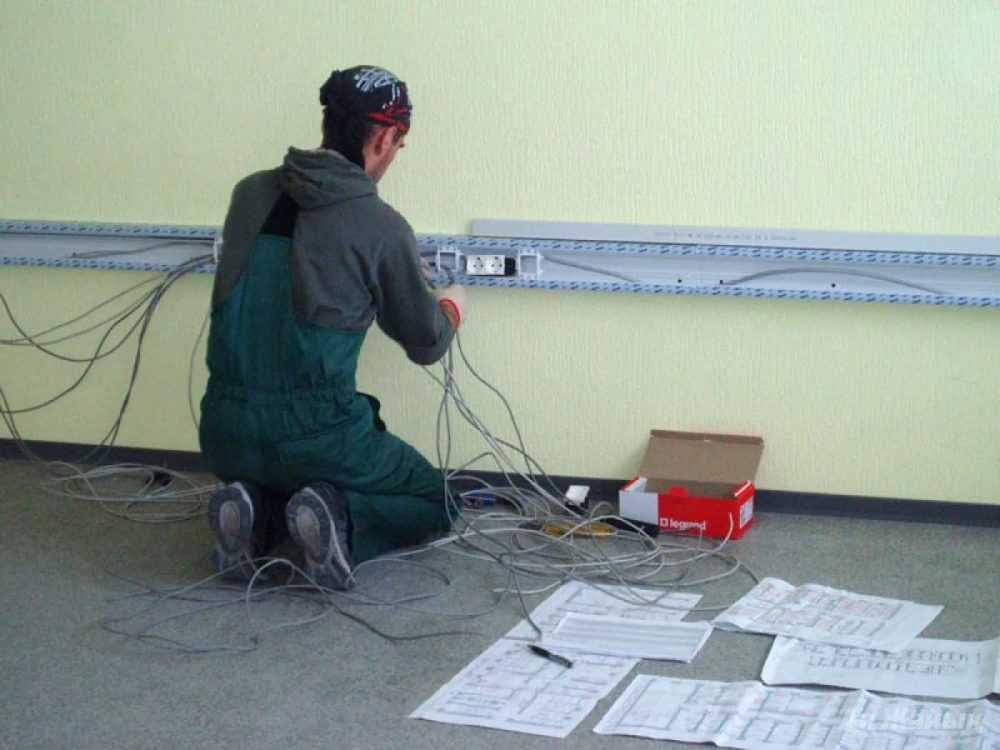

Прокладка и закрепление кабелей в канале

При укладке проводов в кабель-канал понадобится придерживаться следующих правил:

  1. Силовая проводка должна размещаться без скручивания между собой.
  2. Укладывать телефонные, компьютерные и телевизионные кабельные линии необходимо отдельно от силовой электрической проводки.
  3. Фиксация проложенных в коробе проводов выполняется распорками и хомутами.

Установка электрических элементов

Остается выполнить подключение выключателей и розеток, закрепив устройства в подготовленных местах.

Закрытие крышки

Защелкнуть защитные кожуха по всей длине смонтированной кабельной трассы.

Источники

  • https://chudoogorod.ru/prochee-dacha/dlya-chego-nuzhen-kabel-kanal.html
  • https://www.elektro.ru/articles/detail/vidy-kabel-kanalov-i-ikh-kharakteristika/
  • https://aqua-rmnt.com/ehlektrosnabzhenie/koroba-dlya-elektroprovodki-plastikovyie.html
  • https://stroychik.ru/elektrika/kabel-kanaly
  • https://srbu.ru/elektrika-v-dome-i-kvartire/461-kabel-kanaly-vidy-i-razmery.html
  • https://220.guru/electroprovodka/provoda-kabeli/montazh-plastikovogo-koroba.html

Опубликовано: 08.02.2021

Общие правила разметки

Правильно выполненная разметка четко указывает, как крепить кабель-канал к стене с учетом всех исполнительных элементов электропроводки. Для нанесения разметочных линий необходимо подготовить:

  • линейку и карандаш;
  • строительный уровень пузырькового или другого типа;
  • отбивочный шнур, называемый также мелованной нитью, с пигментом.

Последовательность нанесения разметки следующая:

  1. В соответствии с архитектурой помещения и схемой электропроводки от распределительного щита определяются точки размещения розеток, выключателей, монтажных коробок. Линейкой вымеряются оптимальные размеры их удаления от стыков пола со стенками, углов и т.п. Карандашом на стенах делаются соответствующие метки.
  2. Во всех местах, где предполагается прокладка кабельной трассы, отбивочным шнуром наносятся прямые линии.
  3. Строительным уровнем контролируется соблюдение вертикальности и горизонтальности проложенных линий.

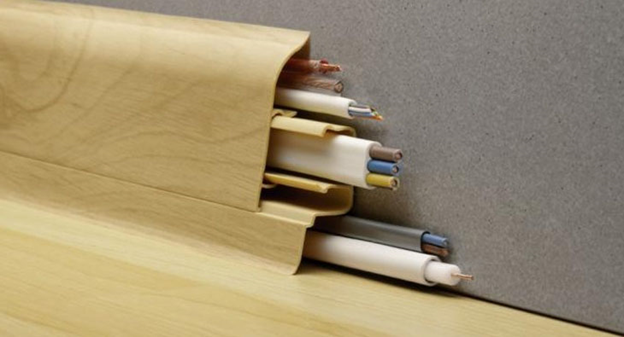

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

кабель канал пвх

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Это интересно: Фото керамического плинтуса, из МДФ (видео)

Достоинства и недостатки кабель-каналов, изготовленных из различных материалов

  1. При использовании алюминия.

Используются при устройстве электрических сетей предприятий, а также дизайнерами при создании стиля Hi-Tech, в жилых и административных помещениях.

Достоинства:

  • Ударопрочность;
  • Служат экраном, обеспечивающим защиту оборудования от воздействия электромагнитного поля;
  • Стойкость по отношению к солнечному свету;
  • Огнеупорность;
  • Способны выдерживать высокие температуры без деформации конструкции.

Недостатки:

  • Относительно высокая стоимость;
  • Сложность выполнения монтажных работ.
  1. При использовании оцинкованной стали.

Изготавливаются из листового проката и используются в различных классах помещений, как на промышленных предприятиях, так и в административно-бытовых зданиях.

Достоинства:

  • Не горючесть и пожаробезопасность;
  • Одновременно защищают проложенные в них провода от механических повреждений и экранируют воздействие электромагнитного поля на оборудование, установленное в помещении, где выполняется электрическая проводка;
  • Легкость выполнения монтажных работ;
  • Разнообразие цветовых решений;
  • Удобная эксплуатация, позволяющая выполнять перепрокладку проводов, без специального инструмента и оборудования.

Недостатки:

Относительно высокая стоимость.

  1. При использовании пластика.

Пластиковые кабель-каналы наиболее известны среди пользователей. Выпускаются различного сечения (короб, треугольник, круг) и расцветки.

Достоинства:

  • Простота выполнения монтажа;
  • Легкость изделия (малый удельный вес);
  • Стойкость к коррозии (не подвержены окислению и гниению);
  • Способны выдерживать перепады температуры;
  • Низкая стоимость.

Недостатки:

  • Под воздействием высоких температур деформируются;
  • При горении выделяют вредные, для окружающих, вещества.

Как правильно выбрать пластиковый короб

Итак, мы уже поняли, что все короба отличаются друг от друга. Какими принципами нужно руководствоваться, выбирая то или иное решение? Об этом мы поговорим в этой главе

Размеры пластиковых коробов

В таком коробе умещается много проводов

Согласно ГОСТ от 2007 года № 61084-1, минимальная длина выпускаемой секции должна составлять 2 м. Производитель обязан указывать в маркировке площадь сечения внутренней части, чтобы потребитель точно знал полезное внутреннее пространство. Ширина короба подбирается в зависимости от количества проводов и их сечения.

Типоразмеров кабель-каналов существует множество, вот некоторые из них:

  • Настенные мини короба выпускаются от 10*10 мм до 80*60 мм. Естественно, самые маленькие рассчитаны на размещение одного или нескольких очень тонких проводов.
  • Напольные короба могут быть 160*65 мм; 50*12 мм; 92*20 мм и 75*17 мм.
  • Пластиковые короба магистрального типа могут быть маленькими 20*10 мм и большими – 100*60 мм, есть и промежуточные значения.

Кабель-канал плинтусный

  • Плинтусные варианты имеют неправильную форму, так что подобрать внутреннюю площадь тут несколько сложнее. Ориентироваться стоит на ширину крышки и глубину внутреннего паза. Также стоит помнить, что кабеля могут быть пропущены над и под внутренним коробом.
  • Угловые системы треугольного типа имеют намного меньше полезной площади, чем прямоугольные с такими же размерами стенок. Оптимальным вариантом будет 40*40 – тут вполне может уместиться до 3-х проводов

Гофра для прокладки электропроводки

Гибкие гофрированные шланги, которые также относятся к этому классу изделий, бывают следующих диаметров: 50, 25, 20 и 16 мм – учитывается расстояние между внутренними стенками. Самый маленький вариант используется под телефонные кабели, 20 мм идеально подходит для прокладки проводов к электроточкам в помещения, 25 мм используется между электрическими щитками, 50 мм – применяется в промышленной деятельности.

Видео – Крепление коробов

https://youtube.com/watch?v=videoseries

Очень важной характеристикой пластикового короба является толщина его стенок. От этого зависит не только прочность, но и гибкость изделия. Варианты по ТУ – от 0,7 мм до 2,4 мм

Если выбираете кабель-канал на стену, то можно купить модель подешевле, но вот для того же плинтуса и напольного короба нужно что-то попрочнее, так как возможны повреждения

Варианты по ТУ – от 0,7 мм до 2,4 мм. Если выбираете кабель-канал на стену, то можно купить модель подешевле, но вот для того же плинтуса и напольного короба нужно что-то попрочнее, так как возможны повреждения.

Несколько советов по монтажу каналов

При монтаже каналов для прокладки проводов, должна соблюдаться инструкция по проведению работ.

При этом:

  • Необходимо тщательно выровнять стену, потолок. Подготовить их для крепления пластиковых коробов.
  • Для соединения кабельных каналов в углах, следует сделать срезы под углом 45°.
  • Крепиться кабель должен ровно, в горизонтальной и вертикальной плоскости.
  • Перед креплением конструкции делается разметка поверхностей.
  • Укладывать кабель канал следует начинать с угла.

Какие использовать монтажные коробки для открытой электропроводки, каждый выбирает самостоятельно. Все зависит от типа поверхности, на которую они крепятся, возможностей владельца, интерьера помещения.

Открытая проводка в ретростиле

Ретро-способ

Это она теперь так красиво называется, а раньше была единственным вариантом открытой проводки. Ее использовали не только в бане, но и в жилых помещениях. Провода фиксировались на фарфоровых роликах-изоляторах.

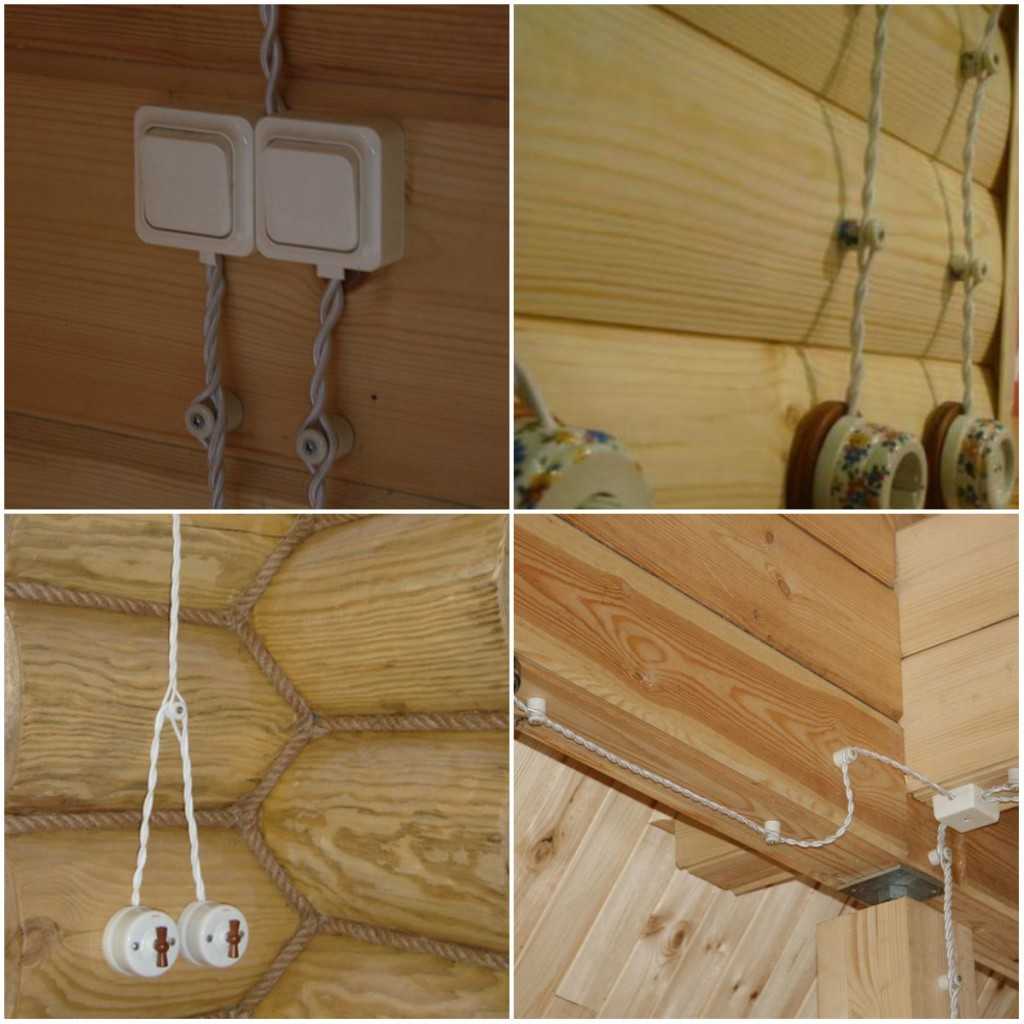

Ретро-проводка в деревянной бане

Для такой проводки электрические провода должны быть только одножильными, чашечки фиксируются на расстоянии не более десяти сантиметров плюс по одной на каждом повороте. Провода надо было скручивать, а это долгое и утомительное занятие. Кроме того, белая изоляция в течение непродолжительного времени становилась пыльной и грязной, в ней очень часто поселялись на постоянное место жительства различные жучки-паучки.

Электропроводка в ретро-стиле

Сегодня открытую проводку описанным методом монтируют только большие любители старины, не знающие, какой вид она будет иметь через несколько лет.

Открытая проводка в ретростиле

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
