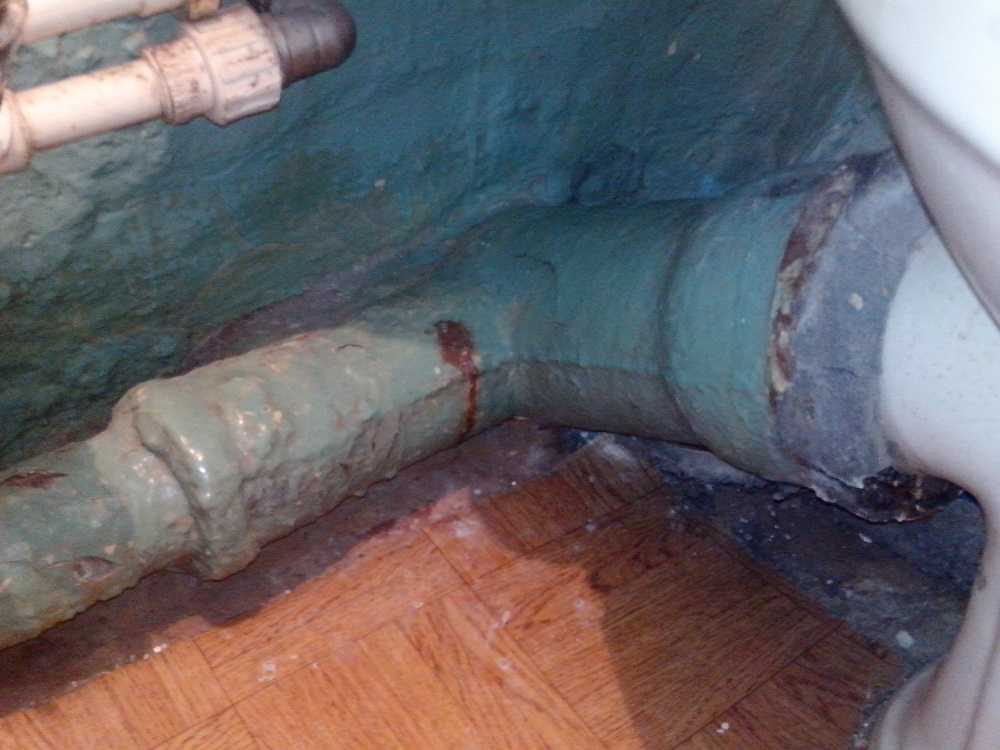

Чугунная канализация

Подготовительный этап и необходимые инструменты

Перед тем как сделать врезку, необходимо выполнить ряд подготовительных работ. В многоквартирных домах канализационные трубы проходят в технологических шахтах. Чтобы добраться до них, необходимо разобрать часть кладки стены и подготовить место для проведения работ. Чем лучше будет выполнен этот этап, тем легче будет работать. Для обустройства врезки потребуются следующие инструменты и материалы:

• болгарка с отрезным кругом по металлу;
• набор слесарного инструмента;
• перфоратор или дрель;
• фитинги, тройники, отводы, адаптеры;
• герметизирующие мастики, хомуты.

Перед началом работ необходимо подготовить чертеж (схему) монтируемого участка с указанием точных размеров. Любые неточности, допущенные при монтаже, могут привести к тому, что объем выполняемых операций может увеличиться. В многоэтажных домах будет нелишним оповестить соседей о проводимых работах и попросить в этот период не пользоваться канализацией.

Отличительные свойства труб из ПВХ и полипропилена

Главные отличия труб ПВХ — это повышенная жёсткость и невозможность использования их при транспортировке горячей (более +60°C) жидкости. Трубы из полипропилена более стойкие к высоким температурам, а потому годятся для транспортировки как холодной, так и горячей воды.

Эти качественные характеристики обуславливают различия в сферах их применения.

Применение труб ПВХ

Сфера применения	Качественные характеристики применяемых труб ПВХ
Система холодного водоснабжения в многоквартирных и частных домах.	Используются напорные трубы из непластифицированного ПВХ серого цвета, так как они прочные, жёсткие и долговечные, выдерживают сильный напор воды. Толщина стенок — до 3,2 мм, а диаметр — от 50 до 160 мм.
Отдельные участки холодного водоснабжения или внутренней канализации.	Используются трубы из пластифицированного ПВХ серого цвета, они менее прочные с толщиной стенок от 1 до 2 мм и диаметром от 30 до 50 мм.
Система слива из посудомоечной или стиральной машины.	Применяются гофрированные трубы ПВХ серого цвета — самые простые и дешевые, не долговечные, но их легко можно заменить.
Защита электрических проводов во внутренней и внешней электросети.	Применяются гофрированные трубы из ПВХ, при их производстве добавляется самозатухающая добавка (антиперен), которая обеспечивает пожаробезопасность. Они очень гибкие и прочные, что дает возможность прокладки в них электрокабеля внутри деревянных или бетонных стен, во влажных помещениях или в бассейнах.
Внешняя канализационная система.	Используются жёсткие трубы ПВХ оранжевого цвета с толщиной стенок 3 мм и диаметром от 100 до 500 мм. Эти трубы легко выдерживают погодные перепады температур и нагрузку почвы на небольшой глубине.
Внешняя канализационная система на глубине до 15 м.	Применяются гофрированные многослойные трубы ПВХ оранжевого цвета. За счет большого количества ребер жесткости они выдерживают нагрузку почвы на глубине до 15м.
Септики и дренажные колодцы.	Используются трубы ПВХ самого большого диаметра оранжевого цвета.

Применение полипропиленовых труб

Сфера применения	Качественные характеристики применяемых полипропиленовых труб (ПП труб)
Система внутреннего холодного и горячего водоснабжения в квартирах и домах.	Используются ПП трубы белого цвета, они легко соединяются сваркой или через фитинги, выдерживают большое давление и самые дешевые из ПП труб.
Система централизованного и индивидуального отопления.	Используются ПП трубы серого цвета, они обладают химической и термической устойчивостью и герметичностью.
Дренажная и поливочная система на улице.	Применяются ПП трубы черного цвета, обладающие самой большой устойчивостью к воздействию ультрафиолета, рассыханию и воздействию агрессивных погодных условий.
Система летнего полива на приусадебном участке.	Используются ПП трубы зеленого цвета — самые неустойчивые к внутреннему давлению воды, но самые дешевые.
Система внутреннего подогрева полов.	Для устойчивости к высокой температуре и давлению воды применяются армированные алюминием или стекловолокном трехслойные ПП трубы.

При производстве пластмассовых труб на них обязательно с помощью лазера наносят информационную строку с техническими характеристиками для удобства использования и монтажа.

Выбор между трубами из ПВХ и полипропилена полностью зависит от сферы их применения и может основываться на качественных характеристиках, приведенных выше.

Чугунный трубопровод для отопления

В системах отопления широко используются чугунные ребристые трубы. Специальные ребра увеличивают теплообмен и эффективность системы отопления. Также ребристая чугунная труба применяется для экономайзеров. Экономайзерная деталь иногда используются как отдельный элемент системы отопления, однако чаще всего ее применяют в стационарных котлах. Экономайзерная труба служит в составе регистров – главных приборов отопления.

Чугунная труба для отопления имеет следующие достоинства:

• Компактность;
• Легкость монтажа;
• Устойчивость к коррозии;
• Небольшая стоимость;
• Длительный срок использования.

Чугунные ребристые трубы

Также чугунная труба для отопления имеет некоторые недостатки:

• Большой вес;
• Низкая механическая прочность ребристой поверхности;
• Склонность к засорению пылью.

На концах ребристого трубопровода имеются специальные фланцы или резьба, с помощью которых производится соединение с прочими элементами системы отопления. Это значительно упрощает процесс подключения отопительной системы.

Определение диаметра труб

Многие зарубежные элементы канализации маркируются в дюймах, поэтому не всегда понятно что выбрать, если например, размер трубопровода известен в миллиметрах, а фитинги или крепления в дюймах. Известно, что 1 дюйм = 25,4 мм, таким образом получается, что труба диаметром 2 дюйма будет равна 50,8 мм.

Иногда, некоторые элементы коммуникаций, такие как: хомуты, штуцера, муфты и прочее, обозначаются дробными значениями – 1/8 дюйма и т.д. Для перевода одной величины в другую можно воспользоваться таблицей приведенной ниже.

Дюймы	мм.	Дюйм	мм	Дюймы	мм	Дюймы	мм	Дюймы	мм
		1	25,4	2	50,8	3	76,2	4	101,6
1/8	3,2	1 1/8	28,6	2 1/8	54	3 1/8	79,4	4 1/8	104,8
1/4	6,4	1 1/4	31,8	2 1/4	57,2	3 1/4	82,6	4 1/4	108,8
3/8	9,5	1 3/8	34,9	2 3/8	60,3	3 3/8	85,7	4 3/8	111,1
1/2	12,7	1 1/2	38,1	2 1/2	63,5	3 1/2	88,9	4 1/2	114,3
5/8	15,9	1 5/8	41,3	2 5/8	66,7	3 5/8	92,1	4 5/8	117,5
3/4	19	1 3/4	44,4	2 3/4	69,8	3 3/4	95,2	4 3/4	120,6
7/8	22,2	1 7/8	47,6	2 7/8	73	3 7/8	98,4	4 7/8	123,8

Создать эффективную канализационную систему с оптимальной пропускной способностью можно если придерживаться расчетных размеров: длина, диаметр и т.п. Перед началом работ необходимо сделать схему системы, что позволит вам рассчитать не только количество материала, но и их размер.

Видео: Диаметры труб: 1/4, 3/8, 1/2, 3/4 и т. д. Дюймы и миллиметры

Материал используемый для производства канализационных труб

Теперь рассмотрим материал изготовления, чтобы оценит насколько тот или иной соответствует всем предъявляемым требованиям. Сегодня рынок предлагает большой ассортимент трубной продукции для канализационных систем:

1. керамические;
2. металлические;
3. асбестоцементные;
4. бетонные;
5. из поливинилхлорида (ПВХ);
6. из полипропилена.

И несмотря на большой выбор продукции, самыми популярными и чаще используемыми являются только три: чугунные трубы, ПВХ и полипропиленовые. Остальные виды реже, но все же используются.

Металлические

По металлическими трубами подразумеваются чугунные и стальные.

Стальные

Стальные изделия соответствуют практически всем требованиям и имеют массу преимуществ:

• прочные;
• выдерживают высокую температуру;
• просты в обработке;
• невысокая стоимость.

Однако, несмотря на это, они обладают недостатками, которые делают их использование в частном домостроении нерентабельным. Вот только часть из них:

• большая масса;
• коррозия.

Основная сфера их применения – нефтехимическая и химическая промышленность, где они собственно и успешно используются для транспортировки отходов и пр.

Чугунные

По сравнения с предыдущими, трубы из чугуна коррозии боятся меньше, но и стоимость этого варианта будет выше. Чаще всего используются при установке стояка в квартирах высотных домов, а так же для отвода стоков в место сбора.

Преимущества:

• высокая прочность;
• долгий срок службы – более 80 лет, причем это теория, а проверенные временем данные;
• хорошие пластические свойства;
• стойкие к большим нагрузкам.

Минусы которые значительно ограничивают его использование:

• шероховатая внутренняя поверхность затрудняет транспортировку стоков;
• большой вес;
• необходимость использовать дополнительные материалы для герметизации стыков;
• цена.

Керамические

Основная сфера применения керамических труб – наружная канализация. По ним транспортируются бытовые, производственные и дождевые стоки. Они устойчивы к химическим средствам и коррозии, не боятся огня, прочные и долговечные.

Однако, сложный монтаж, хрупкость и ряд других минусов привели к вытеснению этого материала другими, более современными и практичными. Более подробно о них можно узнать из этой статьи: Керамические трубы.

Бетонные

Труба из железобетона используется в гидротехническом, гражданском и промышленном строительстве, для транспортировке неагрессивных стоков самотечным способом. При их производстве используются тяжелые бетоны следующих марок: W6, F200, В25, М350.

Основные достоинства:

• прочность на сжатие и  растяжение;
• водонепроницаемость;
• не боится низких температур;
• невысокая цена – по сравнению с трубами из стали;
• химическая стойкость;
• не подвержены гниению и коррозии.

Глубина заложения железобетонных изделий варьируется от 2 до 6 метров.

Асбоцементные

Асбестоцементная канализация – продукция российских производителей. Считается самой дешевой из всех видов. Асбестоцемент одна из разновидностей армированного бетона, где роль арматуры играет равномерно распределенные волокна асбеста.

Этот материал прочный на растяжение, поэтому может применяться и для напорных систем. Не боится коррозии, а при воздействии на него воды уплотняется и становится прочнее.

ПВХ

По заверениям специалистов – трубы из поливинилхлорида достаточно прочные и долговечные, не боятся УФ излучения. Отличаются доступной ценой, простотой монтажа и практически идеально гладкой внутренней поверхностью стенок.

Минусы:

• При повышении температуры выше 70° – деформируются.
• При пониженной температуре становятся хрупкими.
• Боятся огня, при горении выделяет опасный газ.

ПВХ трубы, в зависимости от их прочности, делятся на несколько классов:

1. легкие – SN2;
2. средние – SN4;
3. тяжелые – SN8.

Допустимый температурный режим проходящей жидкости не должен превышать 40° C, от высокой температуры сокращается срок эксплуатации.

Полипропиленовые

На сегодняшний день именно этот материал считается самым оптимальным для сооружения канализационного трубопровода внутри здания. К такому выводу можно придти оценив достоинства полипропиленовых труб:

• высокая прочность;
• долгий срок службы;
• устойчивость к агрессивным воздействиям;
• простой монтаж;
• идеально гладкая внутренняя поверхность;
• низкая стоимость.

Преимущества труб из ПВХ

Конкурентами пластиковых труб являются изделия из чугуна, асбестоцемента, керамики и пр. Все они по своему хороши и обладают определенными достоинствами.

И все же именно пвх труба пользуется большим спросом. Они обладают плюсами которые присущи только им и недоступны другим аналогам.

Из преимуществ можно выделить:

1. Устойчивость к коррозии;
2. Антибактериальные свойства;
3. Небольшая вероятность засора;
4. Долговечность;
5. Небольшой вес;
6. Простой монтаж;
7. Низкая стоимость.

Устойчивость к коррозии

Так как по трубопроводу транспортируется жидкость, то антикоррозийные свойства играют не последнюю роль. В отличии от металла пластик не подвержен окислению и образованию ржавчины. Металлическую трубу покрываются несколькими защитными слоями от коррозии.

Однако со временем эти слои повреждаются и трубы начинают ржаветь. Это грозит ремонтом или даже полной заменой трубопровода. Поливинилхлорид не нуждается в дополнительной обработке защитными средствами.

Антибактериальные свойства

Еще одно преимущество пластика это его устойчивость перед размножением микроорганизмов. Через трубы ежедневно проходит не чистая вода, а стоки с наличием в них органических веществ. Такая среда является отличным местом для размножения бактерий.

В процессе своей жизнедеятельности бактерии выделяют вещества которые отрицательно влияют на поверхность труб из других материалов. На пластике бактерии практически не размножаются, и даже если это происходит он все равно сохраняет свои первоначальные свойства. Связано это с тем, что поливинилхлорид не подвержен воздействию на него кислот и щелочей.

Небольшая вероятность засора

Практически все канализационные трубы производятся с гладкой внутренней поверхностью. Однако со временем на их стенках могут появиться шероховатости и неровности. Часто это происходит из-за того, что в стоках присутствует мусор или используется бытовая химия.

Через какое то время начинает появляться осадок и они «зарастают», то-есть образуется засор. Пластиковые трубы имеют гладкую поверхность которая не восприимчива к химии.

И даже если засор все таки образовался, его можно смело растворять любым средством не боясь повредить трубу.

Долговечность

С учетом вышеописанных достоинств, можно сделать вывод, что трубы из ПВХ прослужат дольше аналогичных сделанных из других материалов. Срок эксплуатации в среднем составляет более 30 лет. Как показывает практика этот срок намного больше.

Небольшой вес

Пластик сам по себе легкий материал и пластиковые трубы имеют те же свойства. Для их перевозки не требуется большегрузный транспорт. А погрузочно — разгрузочные работы может спокойно провести один человек, если отрезки длинные то два.

Простой монтаж

Исходя из того, что вес изделий небольшой, а сами они снабжены простой системой крепежа, справиться с монтажом канализации сможет даже неподготовленный человек.

Низкая стоимость

ПВХ труба стоит дешевле своих аналогов, например из металла, процентов на 30 — 35. Связано это с тем, что при их производстве чаще всего используется так называемое вторсырье.

Недостатком считается слабая морозостойкость. Они плохо переносят мороз ниже 15º С, однако при температуре до -10º С пластик намного практичнее металла.

Этими преимуществами обладают все трубы ПВХ как для наружной так и для внутренней канализации. Однако наружные имеют еще несколько особенностей, о которых пойдет речь ниже.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации,
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
• поливинилхлорид (ПВХ),
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Характеристики изделий из ПВХ

Производители предлагают три варианта исполнения труб из полипропилена.

• безнапорные изделия — для провода жидкостей самостоятельного течения без применения насосных устройств;
• напорные трубы – могут выдерживать давление на внутреннюю оболочку в пределах 10 атмосфер;
• гофрированные изделия – движение потоков жидкой среды проходит под определенным напором. Гибкость изделию придает гофрированная оболочка. Это отличное изделие для устройства сетей со сложной геометрией, доступ к которым ограничен.

Для правильного выбора и долгой безаварийной эксплуатации необходимо придерживаться технических параметров труб.

• при выборе размер внутреннего и наружного сечения должен соответствовать области применения и объему проведения сточных масс. Производители выпускают трубы различных диаметров. Для устройства безнапорной сети рекомендуется использовать ПВХ с диаметром наружного сечения в пределах – 50-1200 миллиметров. Длина шага составляет 12 метров.
• Необходимо подбирать трубы с запасом прочности, то есть толщина оболочки должна быть несколько больше от технических расчетов. Производители предлагают ПВХ с минимальной толщиной 1,3 миллиметров. Максимальный размер наружного сечения может составлять 36,7 миллиметров;
• трубы имеют ограничение до 45° по температуре проводимого потока.
• Ограничение по рабочему давлению составляет до 0,160 мегапаскаль.

Для устройства частной канализации небольшого индивидуального дома или внутриквартирной разводки можно использовать изделия с сечением 50 миллиметров. Для унитаза следует использовать ПВХ с диаметром 110 миллиметров.

ПВХ с сечением 160 миллиметров используются для организации системы отведения ассенизаторских стоков бытового назначения или в небольших производственных процессах.

Трубы с диаметром 200 миллиметров применяются для отводов стоковых потоков крупных производственных объектов, в сельскохозяйственных организациях для отвода фекальных масс с ферм.

Область применения ВШЧГ

После появления пластика и иных современных материалов при проектировании трубопровода есть смысл рассматривать трубы ВШГЧ, которые намного превосходят по своим эксплуатационным параметрам другие варианты исполнения. Область применения ВШГЧ:

1. Прокладка водопровода для подачи питьевой и технической воды.
2. Прокладка канализаций в частном строительстве и на промышленных объектах.
3. На буровых установках.
4. Создание центральных магистралей, работающих под давлением. Некоторые разновидности ВЧШГ могут выдерживать давление до 1,8 МПа.
5. При прокладке нефтепровода. Тот момент, что поверхность не восприимчива к воздействию нефтепродуктов и химикатов, позволяет использовать ВЧШГ в случае высокой агрессивности среды.
6. В некоторых случаях используют рассматриваемый трубы при прокладке газопровода.

Самые прочные водонапорные трубы относятся к классу Б, производятся с учетом ГОСТа 5525-61. Проведенные тесты и установленные нормы определяют то, что они могут прослужить на протяжении более 100 лет. За счет внутренней и наружной защиты поверхность подвержена меньшему воздействию, за многие годы эксплуатации основные свойства остаются неизменными, прорыв возможен только при существенно увеличении давления в системе или допущения ошибок во время проведения монтажных работ. Кроме этого не стоит забывать о малой пластичности чугуна: при замерзании жидкости она расширяется, создаваемое давление может нарушить целостность системы. Поэтому прокладывая чугунные трубы всегда учитывается уровень промерзания грунта или проводится качественная теплоизоляция.

Как резать чугунные трубы

Иногда приходится выполнять резку чугунных труб. Чтобы это выполнить при ремонте или монтаже, вам потребуется придерживаться определенного алгоритма. Чтобы все работы выполнить максимально точно, вам нужно обзавестись с защитными очками, маркером, ножовочным станком и лезвиями, либо пилой с цепным зажимом. Процедура проведения резки следующая:

Сначала давайте рассмотрим, как выполняется резка при помощи пилы с цепным зажимом. Сначала обозначаете маркером или мелом линию разреза

Крайне важно, чтобы все линии были ровные.
Трубу оборачиваете цепью. Старайтесь делать это тоже ровно

Нужно, чтобы на поверхности трубы было расположено максимально большое количество дисков.
Теперь необходимо нажать на ручки так, чтобы колесики пилы врезались в поверхность трубы
Обратите внимание на то, что, скорее всего, придется сделать это не один раз, чтобы разрезать полностью трубу. Также возможно, что ее придется немного вращать.
Аналогично выполняете резку во всех местах, которые были заранее отмечены.

Можно использовать ножовочный станок. Для этого:

1. Размещаете лезвие (длинное) в агрегате и фиксируете его. Как правило, в лезвиях имеются карбидные или алмазные включения, которые позволяют легко резать твердые металлы.
2. Обозначаете места, в которых необходимо разрезать трубу. Делайте линии ровными, а трубу крепко зафиксируйте на месте. Попросите, чтобы кто-нибудь поддержал ее во время резки.
3. Разрежьте при помощи ножовочного станка. Если это чугунная труба 100 мм, то ее распилить окажется несложно. Ведь у нее толщина стенок всего 4 мм (у 150-й на 1 мм больше, поэтому и сил придется приложить немало).

Характеристики внешней ПВХ-канализации

Видео описание

Трубы ПВХ для наружной канализации — изделия нового поколения, благодаря своим свойствам вытесняющие из бытовых систем трубы, изготовленные из других материалов. Они исправно выполняют свою работу; рассчитаны на температуру до 60°C и давление до 10 МПа. На практике используют два вида изделий, которые следует различать:

Диаметр и жесткость

Важные параметры, определяющие свойства водоотводной системы. Производители предлагают изделия для наружной канализации двух видов:

• Однослойные (гладкие), диаметром 110-160 мм, в основном используется в частном строительстве.
• Трехслойные (гофрированные), от 110 до 630 мм.

По жесткости (прочности) трубы внешней канализации подразделяются на:

Класс SN8. Имеют максимально толстые стенки и размещаются на глубине до 8 м.

Класс SN4. Укладываются на глубину 2-6 м.

Класс SN2. Укладываются на глубину 0,8-2 м, преимущественно задействованы в частном секторе.

При проектировании учитывается прочность изделийИсточник aliansgk.ru

Способы монтажа

Монтаж ПВХ труб проводится одним из способов:

• Соединение в раструб. Не требует спецоборудования. Изделия подбираются по диаметру. Гладкий конец одной трубы вставляется в раструб другой. Соединение герметизируется резиновым уплотнителем.
• Холодная сварка (склейка). Используется специальный клей, оборудование не требуется.
• Фланцевое соединение (разъемное). Трубы монтируются при помощи фитингов (соединительных элементов различной конфигурации, создающих повороты и дополнительные ветки); при необходимости узел можно разобрать.
• Муфтовое соединение. Используется, если необходимо соединить изделия из ПВХ и другого материала, часто при ремонте.

Трубы, имеющие раструб, подходят для сборки самотечной системы; напорную систему монтируют из изделий без раструба.

Наружная канализация: последовательность работ

Подготовка траншеи под канализацию. Ее глубина зависит от глубины промерзания грунта, залегания грунтовых вод и других особенностей участка. Согласно СНиП П-Г.3-62 укладку проводят на 0,5 м ниже отметки промерзания. Для труб диаметром 110 мм закладывается ширина траншеи 0,6 м.

Проверка угла уклона — важная часть монтажаИсточник oxu.az

• Монтаж трубопровода. Начинается от фундамента дома; трубы соединяются подходящим способом и прокладываются с уклоном. Если канализация закладывается неглубоко, трубопровод утепляют. На выходе из строения труба утепляется обязательно.
• Проверяется угол уклона, затем траншею засыпают.

Устройство обратного клапана

Неправильный монтаж и нарушение правил эксплуатации системы водоотведения приводит к аварийной ситуации — засору. Содержимое труб может двинуться обратно со всеми вытекающими последствиями на 1 этаже. Установка канализационного обратного клапана помогает избежать драматического развития событий.

Обратный клапан позволяет жидкости течь лишь наружу; обратный поток сточных вод надежно перекрывается. Клапан диаметром 110 мм монтируется на общую трубу, диаметром 50 мм — на каждую сливную трубу ПВХ.

Клапаны производят из чугуна, латуни или стали. Из-за широкого распространения ПВХ труб увеличился спрос на дешевые и прочные клапаны из ПВХ. По конструкции обратные клапаны бывают:

• ПВХ клапан. Монтируется как на горизонтальные, так и на вертикальные трубы. Внутри имеется возвратно-поступательная запорная деталь — пластина, закрепленная под небольшим углом. Она отгибается под напором выходящей жидкости, а обратный поток ее прижимает, перекрывая возвратное движение.
• Шаровой клапан. Запорным механизмом служит металлический шар. Если возникает обратное давление, он прижимается к отверстию и перекрывает течение.

Шаровой обратный клапан в разрезеИсточник aglant.ru

Видео описание

На российском рынке можно найти продукцию как зарубежных, так и местных компаний. Число отечественных производителей труб растет благодаря постоянному росту спроса. Предприятия осваивают новейшие технологии и выпускают изделия отличного качества (подтвержденного сертификатом) по доступной цене.

При проектировании наружных коммуникаций трубам уделяется повышенное внимание; от них напрямую зависит эффективность системы. Для монтажа внешней канализации в загородном жилье самым практичным материалом признаны трубы ПВХ диаметром 110 мм и жесткостью SN4

Они надежны при постоянной нагрузке (выдерживают большие объемы сточных вод); их можно расположить, не боясь внешних нагрузок (перед гаражом, под садовой дорожкой).

Зачеканка

Такой метод применяется давно. Он используется при монтаже чугунного трубопровода. В данном случае не применяют резиновые уплотнители. Стыки участков коммуникаций герметизируют посредством пакли (подмотка изо льна). Для упрочнения используется цементный раствор. Этот метод применяется в случае, когда неплотность между стенками чугунных и пластиковых труб составляет 3-5 мм. Инструкция по монтажу коммуникаций с помощью метода зачеканки:

1. На пластиковую трубу наносится сантехническая паста, сверху наматывается пакля. Глубина зачеканки составляет 2/3 от длины раструба.
2. Изделие заводят в чугунный трубопровод до упора.
3. Утрамбовывают паклю, используя узкий шпатель, отвертку.
4. Оставшуюся 1/3 часть раструба заполняют полимерцементным раствором. В домашних условиях его готовят из цемента, воды и клея ПВА.

Преимуществом этого метода является высокая степень надежности. Если резиновый переходник эксплуатируется на протяжении 8-10 лет, то благодаря методу зачеканки стык трубопровода будет служить намного дольше. У него есть и недостатки. Так, отмечают необходимость выждать 1-2 дня, пока цементный раствор застынет. На протяжении этого периода пользоваться трубопроводом нельзя. Это приведет к деформации шовного соединения, что в будущем станет причиной разрушения полимерцементного слоя, и появлению течи.
