Как работает цифровая антенна для телевизора: объясняю просто
Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.
Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.
Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.
В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.
Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.
Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.
Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.
За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.
Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.
Какие технические характеристики антенны определяют качество приема ТВ сигнала
Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.
Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.
Наша задача — повторить эту ориентацию для собственного телевизора.
Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.
Заходим на сайт, выбираем необходимые сведения.
Нас, в первую очередь, должны интересовать 3 характеристики:
- номер канала и его частота, для которой будем создавать антенну по строгим размерам;
- радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
- направление поляризации.
Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.
Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.
Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.
На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.
Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.
Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.
Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.
Усилитель сигнала антенны: причины плохого сигнала и возможное решение проблем
усилитель сигнала требуется не всегда. А кроме того, необходимо предварительно точно узнать, какие причины вызвали плохое качество приема телепрограмм.
Предполагаемые причины ослабления сигнала
Этот вопрос мы ранее уже частично затрагивали, когда шла речь о выборе комнатной антенны. Но в связи с вопросом о нужности покупки усилителя сигнала следует еще раз вернуться к нему. Некоторые потребители после покупки хорошего телевизора в свой загородный дом (речь идет именно о нем, а не о даче в привычном многим варианте) сталкиваются с тем, что даже при наличии внешней антенны сигнал оказывается слабым. Но попытки обвинить в этом продавцов техники или производителей зачастую напрасны. Причины дефекта могут быть совершенно иными. Чаще всего это может быть вызвано:
далеким расположением ретранслятора;
проблемами с кабельным соединением (Причина здесь может быть совсем проста. Для удлинения кабеля от антенны к телевизору иногда вместо спайки используют обычное скручивание. А такой метод неприемлем, если вы хотите получать стабильный, качественный сигнал. Если не получается сделать спайку, то тогда лучше потратиться на покупку более длинного цельного кабеля
Кроме того, следует обратить внимание на срок эксплуатации кабеля. Если он старый, то, возможно, причина плохого сигнала в износе);
наличием естественных или искусственных помех (В первом случае речь идет об особенностях рельефа местности, когда дом расположен в низине или неподалеку от возвышений или гор
Во втором же случае следует учитывать расположение различных построек и устройств, созданных человеком. Нередко они создают серьезные помехи для поступающего сигнала).
Если возникли схожие ситуации (кроме кабеля), то возможным решением проблемы может стать как раз установка усилителя телевизионной антенны.
Что делать и в чем поможет усилитель?
Усилитель, безусловно, сможет решить многие подобные сложности и значительно повысить качество изображения, а в ряде случаев даже помочь поймать еще несколько каналов. Если это вас устраивает, то стоит потратить некоторую сумму на покупку антенного усилителя, как дополнительного устройства. Следует также иметь в виду, что выпускаются антенные усилители для телевизоров со встроенным усилителем.
В последнем случае речь идет об активной антенне. Активная антенна призвана осуществлять выполнение двух функций: улавливания сигнала и его усиления. Впрочем, она не лишена и недостатков. Если ваш дом расположен в ветренном крае, то использовать такую антенну не рекомендуется. В условиях частых ветров активная антенна быстро теряет свои качества и выходит из строя. Замена же поврежденных деталей проблематична из-за высокого расположения устройства.
Критерии выбора
По питанию
Усилитель подключается к сети по одной из трех схем:
- Через антенное гнездо. Многие цифровые ресиверы и ТВ-приемники имеют функцию подачи питания по коаксиальному кабелю на усилитель. Для корректной работы просто активируйте эту функцию в настройках телевизора или приставки.
- От внешнего блока питания. Напряжение подается по тому же коаксиальному кабелю, по которому поступает сигнал. Адаптер идет в комплекте.
- От встроенного адаптера. Такие приборы работают от сети 220 Вольт.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопрос
Помните: нельзя использовать более одного типа питания одновременно. В лучшем случае усилитель перестанет работать и прием телепрограмм прекратится. В худшем же этот блок выйдет из строя. Если вы используете внешний адаптер, не забудьте в отключить в настройках ресивера или телевизора подачу мощности на антенное гнездо.
По частотному диапазону
В зависимости от частот, которые используются в работе, усилители бывают трех типов:
-
Широкополосные. Усиливают телесигнал в большом диапазоне частот. Однако при этом качество их усиления страдает. Ни одно устройство не может быть универсальным, равномерное усиление на всем диапазоне невозможно, неизбежны проседания в качестве.
-
- Диапазонные.
Рассчитаны на работу с вещанием конкретной области частот и длины волны. Например, для просмотра 20 каналов федерального цифрового вещания подходят устройства, работающие с дециметровым диапазоном: именно там и вещает ЦЭТВ. Никаких посторонних шумов такой прибор не пропустит.
- Многодиапазонные.
Это набор усилительных блоков, конструктивно связанных в единую систему. Каждый компонент предназначен для работы со своей областью вещания. Не пытаются охватить весь диапазон, но могут усиливать телесигнал в ДМВ («цифра») и МВ (аналоговые передачи). Конструкция дает возможность отдельной настройки коэффициента усиления по каждому диапазону.
По месту установки
По месту установки усилители относятся к одной из двух групп:
- Встроенные.
Являются частью единого устройства – активной антенны. Внешне выглядят как печатная плата внутри общего кожуха. Их достоинство в том, что они изначально разработаны для использования с конкретной моделью телевизионной антенны. Недостаток же в том, что длинный кабель и соединения на пути от усилителя к ресиверу или телевизору ведут к ослаблению и снижению уровня сигнала. Находясь снаружи, платы усиления подвергаются воздействию ветра, осадков, на них накапливается конденсат при перепадах температуры.
- Внешние.
Используются с пассивными антеннами наружного размещения. Внешне могут выглядеть по-разному: от отдельного устройства, по размерам напоминающего приставку к телевизору, до небольшого блока, врезающегося напрямую в кабель. Вне зависимости от дизайна внешние усилители антенн для цифрового ТВ должны подключаться до входа в приемное устройство.
Почему ухудшается телесигнал
Перечислить все причины в рамках данной статьи не получится, поэтому стоит ограничиться лишь самыми распространёнными из них:
- Проблемы на линии провайдера. Как правило, компании, предоставляющие подобные услуги, регулярно проводят профилактические и ремонтные работы, которые приводя к временному ухудшению эфира, возникновению шумов и помех. То же самое касается и отдельно взятых ТВ каналов.
- Неисправность оборудования. Если пользователь получает аналоговый сигнал от антенны, то он должен быть готов к постоянным помехам и снижению качества изображения. Такие антенны обычно висят на улице и подвергаются воздействию внешних природных факторов, что отрицательно сказывается на их сроке эксплуатации. Выйти из строя также может и TV приставка, которая стоит рядом с телевизором.
- Проблема с кабелем или телевизором. К примеру, поломаться может провод, по которому протекает сигнал, или разъём в телевизоре. В такой ситуации сигнал не полностью пропадает, а лишь ухудшается.
- Проблемы с интернетом. У многих людей работа ТВ напрямую зависит от работы домашнего интернета. Если Wi-Fi роутер выдаёт слабый сигнал, то скорость передачи данных по сети уменьшается. Таким образом, интернет работает медленнее, а телесигнал теряется или становится слабее.
- Посторонние шумы. Если рядом с телевизором включить другие устройства, к примеру, микроволновую печь, то сигнал ТВ может ухудшиться, т.к. прибор работает на другой частоте, создавая помехи для TV.

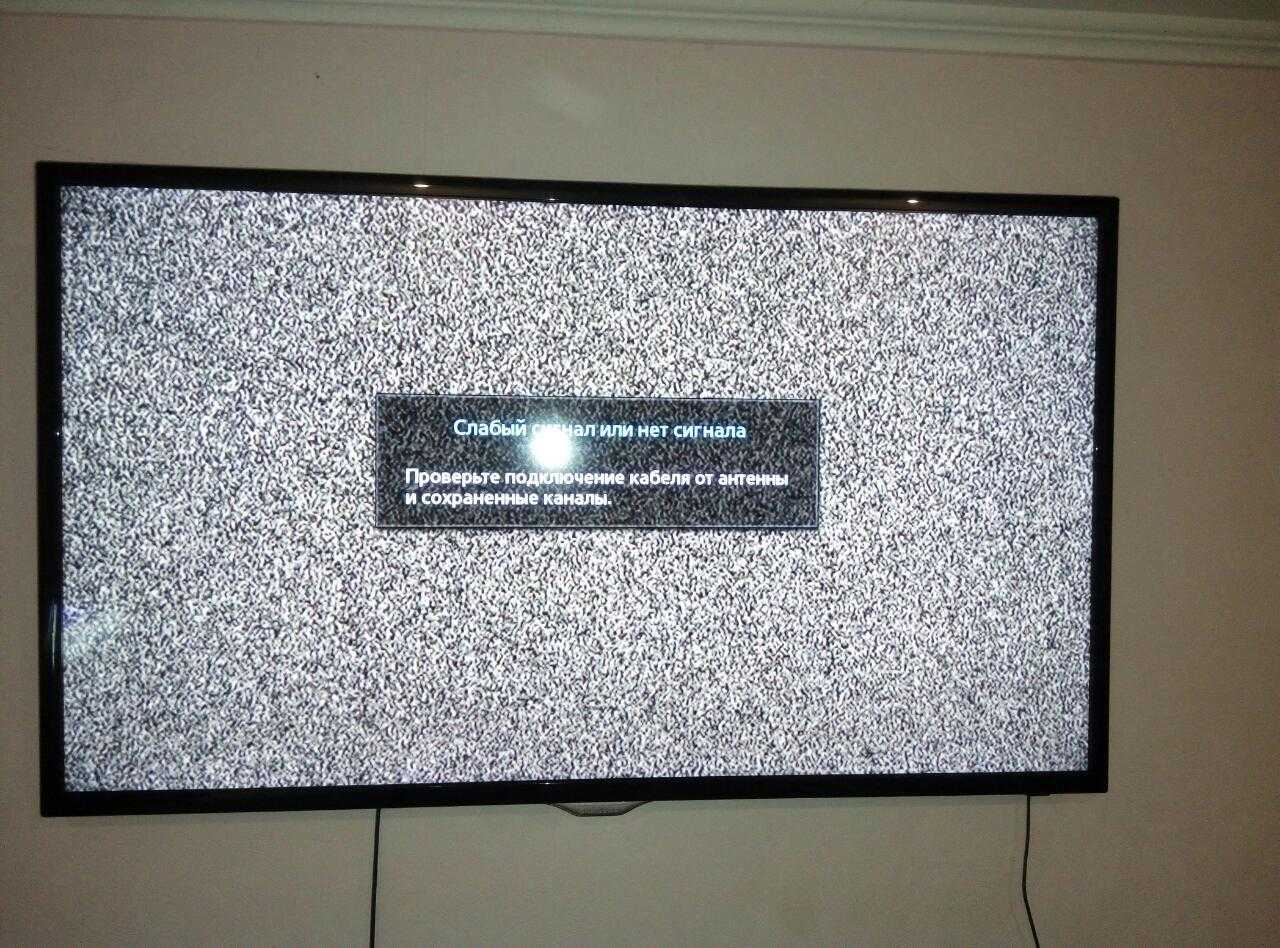

Сообщение об отсутствии ТВ сигнала может выглядеть так:
Двойной и тройной квадрат
В отличии от предыдущего варианта сборка антенны в форме двойного и тройного квадрата потребует значительно больших усилий. Но такое устройство позволит принимать даже слабые телевизионные сигналы, главное обеспечить точную ориентацию на ретранслятор. При этом качество не зависит от расстояния до источника, главное соблюсти габаритные размеры. Для ее изготовления вам понадобятся: металлические трубки (медная, латунная, алюминиевая) или прутки, диэлектрический пруток, деревянное основание для несущей конструкции, соединительные провода.
В зависимости от диаметра трубок антенна сможет принимать различное количество каналов в определенном диапазоне частот:
- 10 – 20мм подходит для приема в метровом диапазоне, может ловить от 1 до 5каналов.
- 8 – 15мм подходит для приема в метровом диапазоне, может ловить от 6 до 12 каналов.
- 3 – 6мм подходит для каналов в дециметровом диапазоне.
Рис. 7: схема антенны двойной и тройной квадрат Как видите на рисунке, конструктивно двойной и тройной квадрат представляет собой две и три рамки правильной формы, отличающиеся размерами. В зависимости от габаритных размеров будет меняться и длина принимаемой волны.
Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм
| Длина волны | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| В | 1450 | 1220 | 930 | 840 | 770 | 410 | 390 | 370 | 360 | 345 | 330 | 320 |
| Р | 1630 | 1370 | 1050 | 950 | 870 | 460 | 440 | 420 | 405 | 390 | 375 | 360 |
| А | 900 | 760 | 580 | 530 | 480 | 250 | 240 | 230 | 220 | 210 | 210 | 200 |
| Ш | 1500 | 1260 | 970 | 880 | 800 | 430 | 410 | 390 | 375 | 360 | 350 | 335 |
Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм
| Каналы, шт | В | Р | А | Ш |
| 21-26 | 158 | 170 | 91 | 152 |
| 27 – 32 | 144 | 155 | 83 | 139 |
| 33 – 40 | 131 | 141 | 75 | 126 |
| 41 – 49 | 117 | 126 | 68 | 113 |
| 50 – 60 | 105 | 113 | 60 | 101 |
Для тройного квадрата размеры приведены в таблице ниже
Таблица: зависимость размеров от принимаемой волны метрового диапазона, мм
| Каналы | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Д | 1255 | 1060 | 825 | 750 | 688 | 370 | 354 | 340 | 325 | 312 | 300 | 290 |
| В | 1485 | 1260 | 975 | 890 | 812 | 438 | 418 | 400 | 385 | 370 | 357 | 345 |
| Р | 1810 | 1530 | 1190 | 1080 | 990 | 532 | 510 | 488 | 470 | 450 | 435 | 420 |
| А | 630 | 532 | 412 | 375 | 345 | 185 | 177 | 170 | 163 | 157 | 150 | 145 |
| Б | 915 | 775 | 600 | 545 | 500 | 270 | 258 | 246 | 237 | 228 | 220 | 210 |
| Ш | 1500 | 1260 | 970 | 880 | 800 | 430 | 410 | 390 | 375 | 360 | 350 | 335 |
Таблица: зависимость размеров от принимаемой волны дециметрового диапазона, мм
| Каналы, шт | Д | В | Р | А | Б | Ш |
| 21-26 | 134 | 158 | 193 | 67 | 98 | 152 |
| 27 – 32 | 122 | 144 | 176 | 61 | 89 | 139 |
| 33 – 40 | 110 | 131 | 160 | 55 | 80 | 126 |
| 41 – 49 | 99 | 117 | 143 | 50 | 72 | 112 |
| 50 – 60 | 89 | 105 | 129 | 45 | 65 | 102 |
Приведенный на рисунке короткозамкнутый мостик предназначен для подключения симметричной рамки к несимметричному кабелю и выступает в роли согласующего блока.
Процесс изготовления состоит из таких этапов:
- Согните трубку в форме квадратов в соответствии с приведенными размерами;
- Соедините их вверху стрелой из проводникового материала, а внизу стрелой из диэлектрического материала;
- Установите наружную антенну на деревянное основание;
- Разделайте кабель и отделите оплетку в отдельный вывод;
- Подключите кабель к антенне, а второй конец заделайте под антенный штекер для передачи телевизионного вещания к телевизору.
Антенна готова, этот вариант подходит для наружного размещения, поэтому лучше всего устанавливать его на крыше или отдельно стоящей опоре.
Усилитель для антенны, как правильно выбрать
Большую ошибку допускают пользователи стремящиеся купить самый мощный усилитель, а именно так часто и бывает «Дайте мне самый мощный усилитель» говорят продавцу, желающие добиться, хорошего качества телевизионного сигнала и…. разочаровываются.
Почему такой подход не правильный? Дело в том, что чрезмерно сильный сигнал это плохо, это как раз тот случай, когда масло в каше может оказаться лишним. Чрезмерно сильный сигнал может привести к обратному эффекту, сильные помехи для аналогового ТВ, для цифрового- кубики, заикание и даже полное отсутствие изображения.
Дело ещё и в том, что вместе с полезным сигналом усиливаются и различные помехи, к тому же часто сильные усилители имеют большой процент собственных шумов, что тоже сказывается на качестве.
Поэтому, мощность усилителя нужно подбирать, если вы не знаете какой номер усилителя лучше всего идёт в вашей местности, поинтересуйтесь у соседей которым удалось добиться хорошего приёма сигнала. Часто и местные продавцы, торгующие антенным оборудованием, об этом осведомлены тоже, поинтересуйтесь у них.
Производители усилителей ТВ сигнала
Сегодня на российском рынке представлен выбор разнообразного оборудования спутникового, кабельного и эфирного телевидения, в том числе и антенные усилители. Антенные усилители телевизионного сигнала производят такие компании как, «Алкад», «ГАЛ», «Терра», «Люксмен» и многие другие.
Модели антенных усилителей TERRA для многоквартирных домов имеют средний показатель мощности. Они предназначены для обработки, усиления и последующего распределения ТВ сигнала эфирного или кабельного телевидения в локальных сетях.
Усилитель TERRA HA123 оснащен пассивным обратным каналом и выходным каскадом с двухтактным режимом работы. Помимо этого, устройство обладает регуляторами усиления сигнала для различных диапазонов и возможность изменения угла наклона в зависимости от его частотных параметров.
Антенный усилитель ПЧ RTM LAS18F/DC предназначен для спутникового телевидения. Устройство используется для уменьшения потерь телевизионного сигнала в кабели между тюнером и спутниковым конвертором.
Отличительной чертой данного оборудования является оптимизация качества получаемого сигнала при максимальном расстоянии прокладки кабеля (до 30 метров).
Усилитель телевизионного сигнала Planar 21-69 FT используется для увеличения уровня ТВ сигнала только в дециметровом диапазоне, при этом коэффициент усиления составляет 20 дБ. Устройство имеет два способа установки: в непосредственно близости от основного усилителя и с отдельным блоком питания в 12В.
Испанская компания «IKUSI» производит надежные антенные усилители телевизионного сигнала. Например, модель Ikusi ATP-961 – это широкополосный усилитель абонентского типа, он предназначен для работы со спутниковым и эфирным диапазонами частот в раздельном порядке. Это устройство обладает вторым классом защиты, поэтому усилитель отличается долговечностью работы и безопасностью использования.
FM-антенна своими руками
Приветствую читателей и подписчиков. В х и письмах поступают многочисленные просьбы рассказать о том, как самому изготовить FM антенну и привести пример такой конструкции с подробной инструкцией по изготовлению простой FM антенны. В связи с этим публикуем данную статью. Здесь описывается три простых конструкции антенн для FM диапазона.
Изготовление FM-антенны своими руками с использованием конструкции в паре с радиоприёмником увеличивает на 60—100% мощность радиосигнала на FM-частотах (88 — 108 МГц).
Увеличение чувствительности и качества приёма достигается вертикальной установкой антенны под диапазон распространения радиоволн передающих антенн. Рассмотрим конструкцию трёх простых антенн. Время изготовления — от получаса до трёх часов.
Для конструкции потребуются недорогие или бывшие в употреблении материалы.
FM-антенна фольгированный квадрат
Необходимые материалы и инструменты:
- Высушенная доска, ДВП, диэлектрический материал.
- Металлическая фольга.
- Отрезок экранированного кабеля с сопротивлением 50—75 Ом.
- Штекер для подсоединения к радиоприёмнику.
- Паяльник, флюс, припой.
Сам процесс изготовления данной патч FM антенны не сложен и занимает минимум времени. Изготавливается квадратная рамка из цельного куска фольги с указанными на рисунке размерами и вырезом шириной 15 мм в нижней части рамки. Готовая рамка закрепляется при помощи клея на плоском основании из дерева, ДВП, или любого диэлектрического материала.
К нижнему краю квадрата, справа или слева от выреза, припаивается центральная жила коаксиального кабеля. На рисунке все размеры указанны в миллиметрах, жесткой привязки к размерам нет, в скобках указан минимально допустимый размер, без скобок максимальный. Расстояние между пайками кабеля (оплетка и центральная жила) варьируется от 25 до 40 мм.
Обозначения: 1 – диэлектрический материал; 2 – фольга;
Рассмотренная конструкция самодельной FM-антенны устанавливается внутри помещения, или на улице. Настройка сигнала производится перемещением антенны в вертикальном направлении с поворотом вокруг своей оси.
Трубная FM антенна
Основу конструкции антенны составляют внутредомовые водопроводные или отопительные трубы
Необходимые материалы:
- Сердечник из феррита от строчного трансформатора старого лампового телевизора.
- Клей, липкая, изоляционная лента.
- Латунная или медная фольга.
- Монтажный медный провод 1,5 м сечением 0,25 кв. мм.
- Соединительные штыри для подключения антенны к приёмнику.
Для изготовления обмотки на сердечник из феррита в два слоя укладывается изолента или бумага. Одиночный слой фольги, уложенный поверх бумаги с перекрытием витка в 1 см, изолируется на участке перехлёста изолентой для исключения контакта двух сторон витка. На подготовленный экран наматывается 25 оборотов провода с отводами на 7, 12 и 25 витке.
Полученный контур связи обматывается экраном по аналогии с п.1, с последующим соединением экранов между собой. Концы провода вводятся в соединительные штырьки. Соединение вывода 7 витка с экранами подключается к гнезду «заземление» радиоприёмника, остальные выводы — к клемме «Антенна».
Настройка приёма производится подбором подключений обмоток контура связи.
Надёжное заземление такой FM-антенны с применением внутридомовых труб отопления, позволяет принимать передачи во время грозы без риска повреждения оборудования. Вертикальный монтаж труб в высотном доме усиливает в 1.5—2 раза мощность радиосигнала.
Всенаправленная FM-антенна из коаксиального кабеля
Антенна применяется для усиления радиосигнала в зоне неуверенного приёма.
Необходимые материалы:
- Отрезок телевизионного кабеля от 1,5 м и более.
- Пластиковая трубка длиной 1,5 м, диаметром 20 мм.
- Деревянная мачта.
На расстоянии 750 мм от начала провода делается надрез с дальнейшим удалением пластиковой изоляции и сохранением целостности экранной оплётки. После разминания и ослабления оплётки, необходимо без повреждения медной жилы вывернуть экран по направлению к месту надреза изоляции.
Нахождение экрана в противоположной стороне от центрального провода согласовывает волновое сопротивление антенны. Необходимо установить и закрепить любым способом антенну внутри пластиковой трубки с дальнейшим прикреплением конструкции к деревянной мачте.
Настройка сигнала производится после подсоединения антенну к приёмнику и регулировкой в вертикальном направлении необходимой высоты установки мачты.
Настройка приёма такой всенаправленной самодельной FM-антенны производится без вращения конструкции вокруг собственной оси. Применение в схеме экранированного кабеля устраняет влияние помех, возникающих при работе бытовой техники, на качество приёма.
Комнатные антенны
Комнатные антенны для зон уверенного приёма в черте города
Комнатная антенна Сириус 2.0 без усилителя. Предназначена для использования в зоне устойчивого сигнала. Это населённые пункты в которых находятся передающие вышки и на небольшом расстоянии от них, 5-15 км. При прямой видимости. Коэффициент усиления сигнала 5 дБ. Подобные антенны могут исполнятся и с усилителем, но это не делает их пригодными для сложных условий приёма сигнала.
Комнатная антенна с усилителем DVS-Z2. Хотя у этой антенны и большой коэффициент усиления, до 32 дБ (из -за усилителя) но толку от него будет немного. Также рекомендую применять её в зонах уверенного приёма и на небольших расстояниях от вышки 5-15 км. При прямой видимости. Хорошо применять такую антенну в городе, для приёма отражённого сигнала, усилитель в этом может оказаться полезным. А питается он через антенный штекер напряжением 5 вольт.
Следующая группа комнатных антенн
Они обладают примерно одинаковыми характеристиками. Это пассивные (без усилителя) антенны. Коэффициент усиления сигнала 4-7 дБ. Но они будут несколько эффективнее антенн предоставленных выше.
Комнатные пассивные антенны
Это не плохие антенны, их можно успешно применять для приёма Цифрового телевидения в зонах как уверенного сигнала так и на некотором удалении от телевышек. Например, я принимаю сигнал на антенны подобного рода с расстояния примерно 20 км. причём с первого этажа, но не всем так везёт!
Всё это зависит от многих факторов. Мощность передатчика, рельеф местности, загромождённость высотными строениями…. В общем, если совсем рядом ничего такого нет на пути от вас к телевышке, то эти антенны вполне могут справиться.
Примеры некоторых дачных антенн
- ASP-8 «Мозаика». Используется только в качестве принимающего устройства ТВ сигналов. Диапазон работы находится от 48000 Гц до 790000 Гц. Эти частоты позволяют ловить каналы с 1 по 60. Антенна обладает усиливающими характеристика – способна усиливать сигнал до 13,7 дБ. Продается такая антенна только в отдельном виде без блока питания и блока усиления. Их нужно приобретать отдельно. Конструкция состоит из восьми v-образных вибраторов, на которые возможно крепление усилителя. Такая особенность делает из антенны типа ASP-8 «Мозаика» эффективное принимающее устройство, способное хорошо работать в зонах с отраженным или неустойчивым приемом.
ASP-8 «Мозаика» Работа такого устройства эффективна и на затененных участках. Антенна может применяться на достаточно отдаленных местностях от передатчика сигнала, если к ней установить дополнительный усилитель. Все зависит от его мощности. Возможно размещение антенны аж на 100 километров от излучателя сигнала. Кабель от самой антенны к телевизору может достигать длины в 70 метров. Высота установки антенны (высота мачты) может варьироваться в зависимости от потребностей.
- Антенна принимающего типа АТКТ-2.1.2,4. Продается только в разобранном виде, из-за чего ее приходится собирать на месте монтажа, следуя инструкция, которые имеются в паспорте оборудования. Оригинальное устройство имеет в своем составе директоры, изготовленные цельнопрокатных трубок (возможно и не цельнопрокатных, а соединенных швами). АТКТ-2.1.2,4 Если труба со швами, тогда ее нужно устанавливать так, чтобы шов смотрел вниз. Делается это с целью избегания попадания влаги во внутрь трубы, так как она не литая, а полая. После окончания сборки антенны в одно целое, ее лакируют, не затрагивая места маркировки, которое можно закрыть пленкой из целлофана. Мачту, на которую устанавливается антенна, необходимо заземлить. Сама антенна не должна иметь электрического контакта с мачтой. Устройство типа АТКТ-2.1.2,4 может фиксироваться в заданном направлении с целью обеспечения максимального качества принимаемого сигнала.
- Антенна Дельта Н-181. Такое устройство эффективно только в местности, где с приемом сигнала нет проблем. Это связано с отсутствием у антенны усилителя. Стандартное усиление увеличивает сигнал до 8-11 дБ, что позволяет принимать каналы в диапазоне с 21 по 60. Длина антенны составляет 70 сантиметров. Установка ее рекомендуется на мачту, изготовленную из труб, диаметр которых 4-5 см. Инструкция также предполагает заземление мачты. Дельта Н-181
- Дельта Н-441 обладает коэффициентом усиления от 6 до 11 дБ. При этом коэффициент защитного действия от 8 до 10 дБ. Может принимать каналы с 6 по 21 и с 21 по 69. Все элементы конструкции, включатся элементы для ее крепления, выполнены из стали. Свою очередь они должны быть покрыты краской порошкового типа (эпоксидно-полиэфирной), толщина слоя которой от 70 до 100 мкм. Как и для ранее описанных типов антенн, рекомендуется использование трубных мачт из метала, диметром 4-5 сантиметров. Дельта Н-441
Не спешите покупать антенный усилитель
Слабый сигнал, от которого изображение на экране телевизора превращается в кашу, может быть вызван самыми разными причинами: от плохой погоды до старого антенного провода. Но первое, что приходит в голову большинству – поставить усилитель сигнала. Он ведь поможет, разве нет? Не совсем. Почему и для чего усилитель действительно необходим – читайте в нашей статье!
Ситуация 1: Много шума – мало сигнала
Возьмём для примера ситуацию, когда вы пытаетесь поймать на слабую антенну, скажем, комнатную, далёкий сигнал в сельской местности. Понятно, что толку с этого не будет. Но что, если подключить усилитель, да помощнее? Как это ни парадоксально, ситуация не изменится. А причина в том, что вместе с полезным сигналом, усилитель повышает уровень шумов, с которыми нужные волны перемешаны как рассыпанные конфеты с мусором. Схема телевизора не способна выделить полезный сигнал и изображение портится.
Таким образом, для улучшения работы плохой антенны усилитель вам не подойдёт – можно даже не пытаться.
Ситуация 2: хороший сигнал – много телевизоров
Совсем другое дело, когда изначально сигнал приходит хороший (с хорошим соотношением сигнал/шум), но телевизоров, которые нужно запитать так много, что мощности, выдаваемой антенной, не хватает на них всех. Напряжение сигнала падает до уровня шумов, неизбежно проникающих в антенный провод снаружи и снова получается “снег” на экране (или замораживание картинки на цифровых каналах).
Здесь усилитель будет очень кстати: лучше всего поставить усилитель, совмещённый с разветвителем, который своим усилением скомпенсирует потери на дополнительные телевизоры и длинные провода.
Ситуация 3: хороший сигнал, короткий провод и мощный усилитель
Это случай, когда усилитель не только не улучшает, но ухудшает ситуацию. Повышая уровень и без того сильного сигнала до неприлично высокого уровня, усилитель перегружает чувствительный вход телеприёмника, из-за чего появляются искажения. Как говорится, “много поту, да мало проку”. В этой ситуации лучше не подключать усилитель вовсе.
Заключение и полезный совет
Как можно увидеть, усилитель телесигнала – вещь полезная, однако не всегда. Имейте в виду, что чем ближе усилитель будет стоять к источнику сигнала (например, к антенне), тем меньше шумов окажутся усиленными вместе с нужным сигналом. А значит и результат станет гораздо лучше!
Правила выбора усилителя сигнала
Выбирая антенный усилитель, нужно внимательно изучить следующие моменты:
- удалённость от ретранслятора (оптимальное значение 10 – 150 км);
- частотный диапазон;
- величину телесигнала на выходе устройства (желательно – 100дБ на мкВ);
- коэффициент усиления (не должен быть меньше 40 дБ);
- вид техники, которая нуждается в усилении сигнала;
- уровень производимого шума (не должен быть больше 3 дБ);
- требуемая для работы сила тока (обычно, это от 30 до 60 А);
- месторасположение (вблизи прибора или на приёмнике).

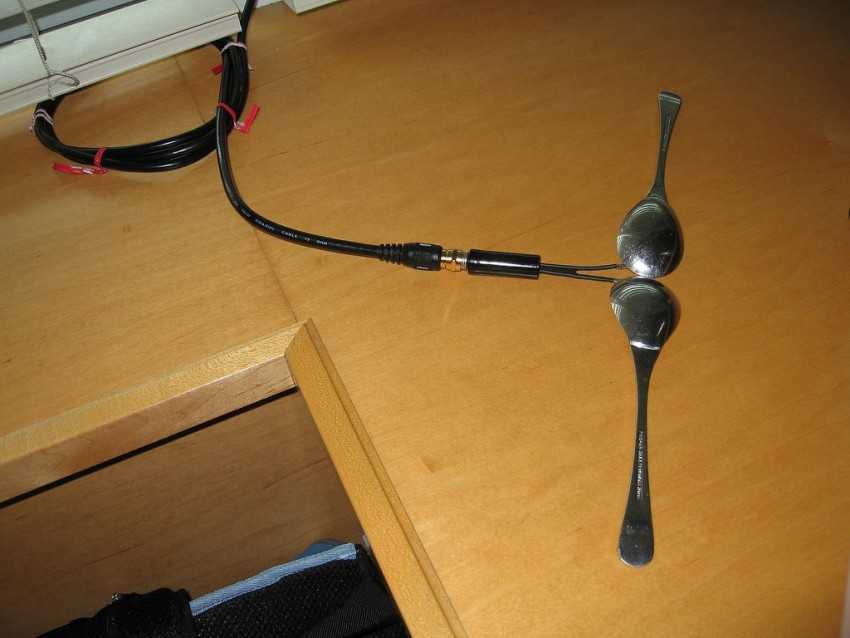

Как видно на фото антенного усилителя, аппарат даже самой простой конструкции значительно увеличит уровень принимаемого сигнала.
