Самостоятельное изготовление dvb-t2-антенны для цифрового тв

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

  1. Трансформатор.
  2. Фольга.
  3. Клей.
  4. Нож.
  5. Рулетка.
  6. Картон.
  7. Степлер.
  8. Маркер.

Инструкция:

  1. Вырезать ее.
  2. Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
  3. Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
  4. В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.
  5. Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
  6. Подключить устройство трансформатору.
  7. Вставить кабель в разъем.

Прибор готов к работе.

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

  • банки алюминиевые из-под любого напитка, но одинакового объема;
  • антенный провод, длина определяется индивидуально;
  • штекеры;
  • изоляция или скотч;
  • деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

  1. Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
  2. Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
  3. Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Телеантенна для дачи своими руками. Как сделать тв антенну для дачи своими руками

Счастливым обладателям загородного дома или дачи не раз приходилось сталкиваться с проблемой: в отдаленных от города районах просто нет связи, чтобы можно было воспользоваться мобильным телефоном или посмотреть телевизор. Если современные мобильные телефоны уже оснащены мощными скрытыми антеннами для приема сигнала, то с сигналом для просмотра телевизора сложнее. Единственное решение – это внешняя антенна. Причем не обязательно бежать в магазин покупать дорогую аппаратуру – антенну для дачи (по сигналу GSM) можно легко сделать своими руками!

Если на вашей даче уже есть слабый сигнал и ваш телевизор слабо ловит 1-2 канала, то улучшить качество приема можно за считанные минуты. Для начала следует понять, что станции, направляющие сигнал находятся на удаленном от вашей дачи расстоянии. И ваш телевизор сейчас принимает случайный сигнал, который не был направлен конкретному приемнику. Для того, чтобы сигнал стал качественнее, необходима антенна (приемник), которая передаст сигнал непосредственно телевизору.

Антенну можно сделать как из старой антенны, так и из совершенно непригодных на первый взгляд вещей – подручных материалов.

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого столетия, Харченко сконструировал антенну, составляющую двойной квадрат из проволоки. Незамкнутыми углами квадраты соединяются между собой. В этом же месте подключаются к телевизионному кабелю. В свою очередь, на задней части конструкции устанавливается решетка из такого материала, который может провести ток.

Бабочка — одно из названий антенны

В простонародьи, данная конструкция имеет и другие названия. Часто ее называют:

  • Зигзагообразная антенна Харченко;
  • Восьмерка;
  • Бабочка;
  • Биквадратная антенна телевизора.

В настоящее время, успешно используется антенна Харченко не только для аналогового телевидения, но и для цифрового. Это связано с активным переходом телевидения на новый формат – цифровой. Он ведется на частотах дмв расчета на каналах 21-69 способом мультиплекса. А поэтому и конструкция должна быть подходящей.

Поскольку не все телевизоры оснащены встроенной антенной, то сообразительные хозяева изготавливают самодельные антенны Харченко для цифрового ТВ, их еще называют – домашние самоделки. Такие приборы работают не хуже купленных на рынке.

В данном

Действительно, такое устройство обладает преимуществами, которые сложно опровергнуть:

  • сборка такой конструкции требует минимум деталей и навыков;
  • можно собрать даже школьнику средних классов;
  • монтаж занимает около получаса;
  • бюджетность;
  • бессбойное функционирование устройства.

Далее, будет подробно рассказано о монтаже в домашних условиях.

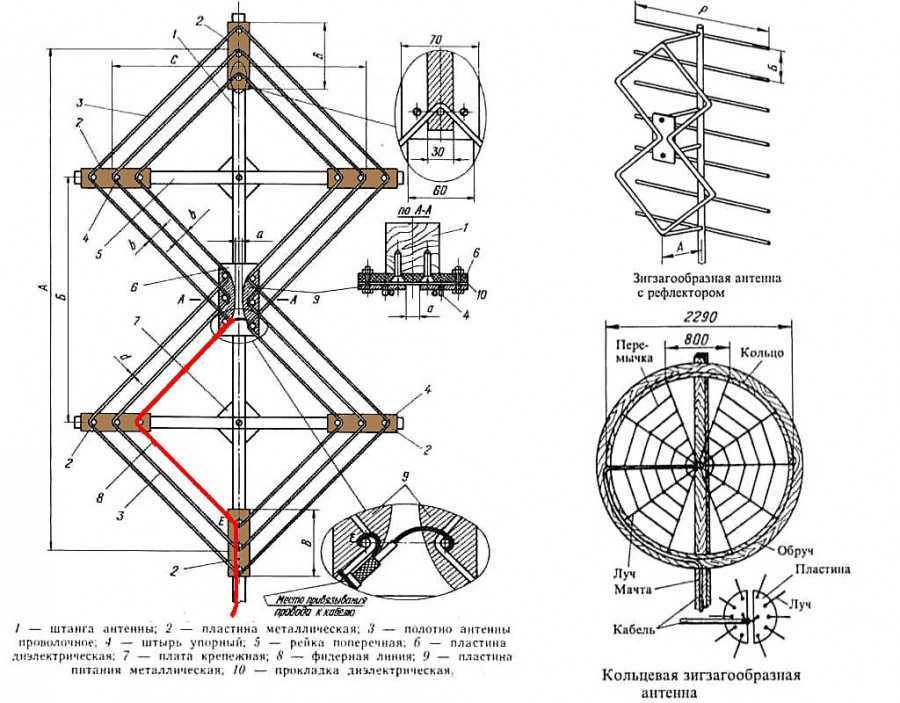

Важно! Если вы до сих пор не знаете, как выглядит этот прибор, рекомендуется просмотреть чертеж ТВ-антенны Харченко заранее в интернете, просто открыв картинки. Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена

Монтаж любого прибора можно разделить на этапы. Они являются основными составляющими в работе – так можно точно понимать, какая часть плана уже выполнена.

Поэтому, сборку антенны этого вида делят на такие стадии:

  • подготовительная работа;
  • сборка;
  • испытание.

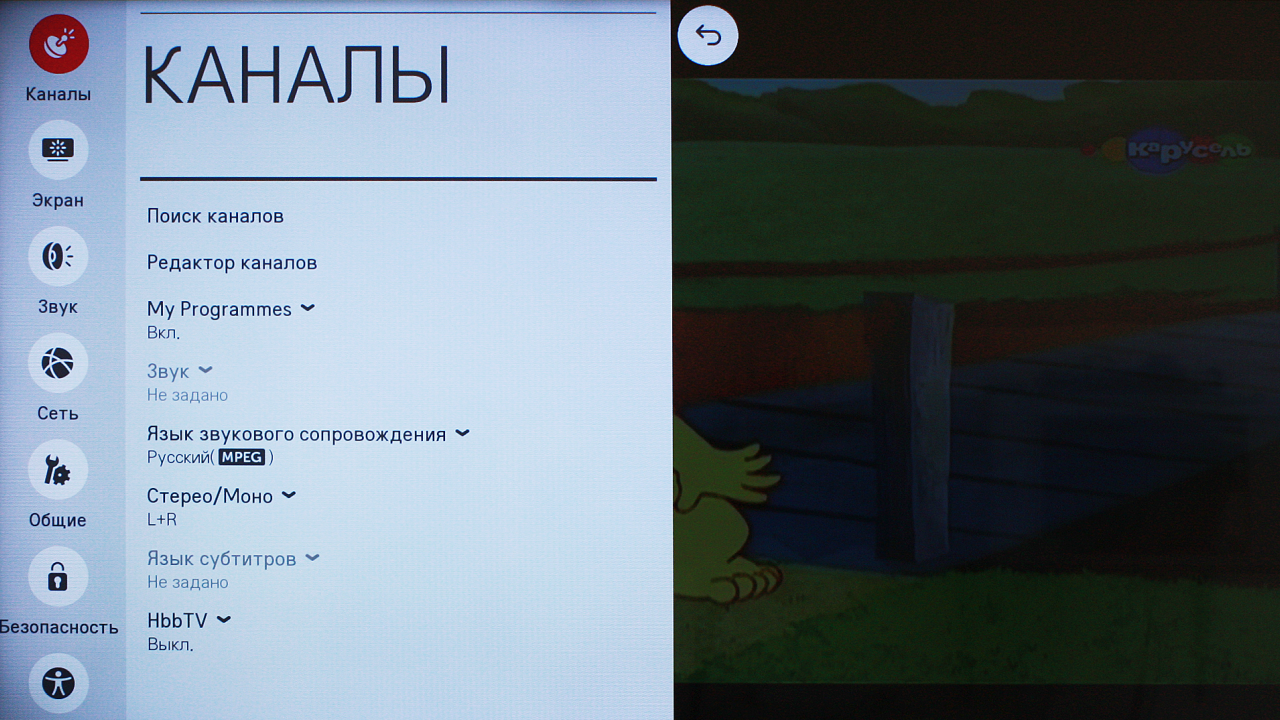

Настройка и поиск каналов

Сегодня цифровое телевидение предлагает нам целых 22 телевизионных канала в двух пакетах, а в некоторых столичных районах их даже больше. Настроить их в своём телевизоре или приставке будет достаточно просто.

В DTV-эфире на 1 частоте вещается не один канал, как когда-то было в аналоговом эфире, а до 10 каналов в одном пакете или мультиплексе. Например, на частоте 43 можно принимать 10 TV-каналов и 3 радиостанции. Поэтому настройка цифрового вещания задействует всего 2 частоты. Однако частотный параметр каналов будет разным для различных районов.

Если вы используете антенну, созданную своими руками, в зоне хорошего уровня сигнала, то особых рекомендаций по настройке каналов нет. Вы просто включаете в своём телевизоре функцию «Автоматический поиск каналов» и приёмник находит все доступные каналы в цифровом и аналоговом эфире.

Если зона вашего местонахождения не слишком благоприятная для ТВ-эфира, и автопоиск не дал результатов, тогда нужно выполнить такие действия:

Проверьте, в какую сторону смотрит ваша антенна. Она должна быть повёрнута в сторону телевизионной вышки или направлена на ближайший высотный дом

Если вы не знаете, в какой стороне стоит вещательная база, обратите внимание на антенны соседей (но не смотрите на спутниковые тарелки, которые ловят сигнал от спутников). В настройке каналов установите ограничение: искать только цифровые каналы (или DTV)

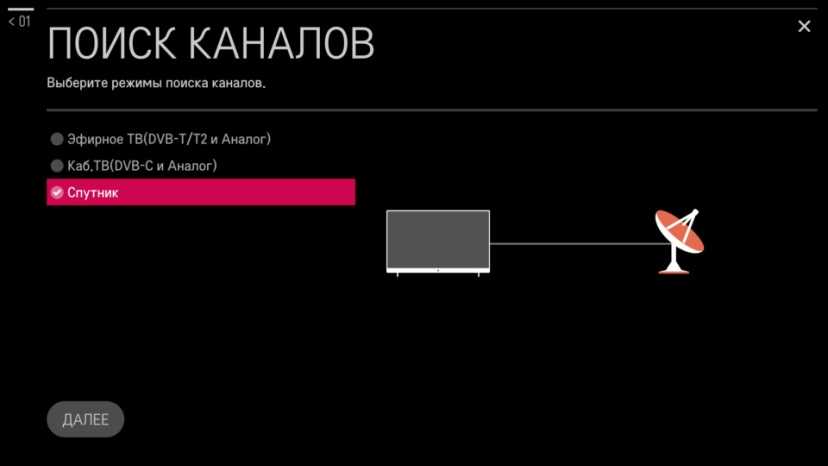

Хорошо, если вы знаете параметр частоты, тогда можно зайти в режим ручной настройки каналов, с пульта набрать номер канала, на котором ведётся трансляция пакета, и на дисплее должна появиться шкала уровня сигнала в процентах. Меняйте положение антенного прибора и смотрите, как будет меняться стабильность данного показателя.

Когда вы получите наилучший уровень сигнала, запустите поиск цифровых каналов и сохраните настройки. Тот же алгоритм действий произведите для поиска второго мультиплекса. Если ситуация совсем печальная и ни один способ не дал результатов, возможно, потребуется сделать конструкцию вашей антенны помощнее или дополнить её усилителем.

Антенны бывают разных форм и размеров, каждая из которых предназначена для конкретной ситуации. Некоторые представляют собой узконаправленные устройства, в то время как другие предназначены для широкого радиомониторинга, с различными возможностями диапазона.

В антенне нет решения «единого размера для всех». Хорошо спроектированные антенны настроены на определённые частотные диапазоны и предназначены для индивидуальных географических задач. Только экспериментальный подход будет эффективным и увеличит ваши шансы на успех.

Источник

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

  • Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
  • Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
  • Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора — от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Принцип сборки

Подобранная по длине заготовка делится на две равные трубки, которые обжимаются с одной из сторон. Трубки фиксируются на расстоянии в 6-7 см друг от друга, а их окончания хомутами крепятся к текстолитовой заготовке. Полученную конструкцию закрепляют с помощью штанги в вертикальном положении.

Для подключения кабеля необходимо проложить петлю, рассчитанную на сопротивление в 75 Ом. Средние жилы кабеля зачищаются и скручиваются со сплющенными окончаниями трубок, а соединение оплетки происходит с помощью медного провода. Соединение остальной части петли и кабеля, идущего на выход к телевизионному устройству, происходит по тому же принципу.

Материалы и расчёт

Основная разница антенн для конкретных частот и всеволновых конструкций заключается в том, что последняя не может работать со слабым сигналом. Остальные модели не охватывают полностью все частоты ЦТВ.

Расчет оборудования производится по такой схеме:

  1. Определить длину волны.
  2. Выбрать максимальный показатель.
  3. Найти полудлину.

В Москве работает 3 мультиплекса на 546, 498 и 578 МГц.

Для точного расчета пользуются формулой: ƛ = 300/частота (МГц). Любой мультиплекс дает волну:

  • 300/546 = 0.55 м;
  • 300/498 = 0.60 м;
  • 300/578 = 0.52 м.

Второй мультиплекс дает максимальную длину, ее нужно использовать при расчетах.

Для упрощения задачи все цифры допустимо округлять к большему значению.

Еще необходимо определить активную зону, она принимает сигнал. Волны синусоидные, поэтому сечение составит половину значения от длины, а полудлина – ¼. На основании таких характеристик получается формула 0,6/4=0,15 м для ЦТВ.

Сборка выполняется из разных материалов, исходя из конкретной конструкции. Основное условие – применение провода в диаметре 3 мм. Материал исключительно медный или алюминиевый, у которого сопротивление будет 75 Ом и сечение от 6 мм с оболочкой. Конструкции своими руками делаются из кабеля от 2 м. Кроме того, подготавливается:

  • паяльник;
  • нож;
  • плоскогубцы;
  • изолента;
  • герметик;

Остальные материалы выбирают исходя из вида антенны, о которых и пойдет речь далее.

Выводы и полезное видео по теме

Пошаговый инструктаж по изготовлению телеантенны из алюминиевых банок:

Расчет, сборка антенны цифрового вещания по Харченко:

Самодельная конструкция позволит сэкономить бюджет, ведь примитивный уловитель сигнала можно соорудить из подручных средств. Работы по изготовлению не занимают много времени.

При соблюдении ряда норм, технологии сборки и подключения, получится сделать эффективное устройство для замены штатной телеантенны.

У вас на даче установлена самодельная антенна? Поделитесь, пожалуйста, с другими пользователями уникальным фото своей самоделки, расскажите, какие подручные материалы вам понадобились и сколько времени у вас ушло на сборку.

А может вы собрали телеантенну по одной из рассмотренных в этом материале схеме? Расскажите о своем опыте использования этой модели, добавляйте фото в блоке комментариев.

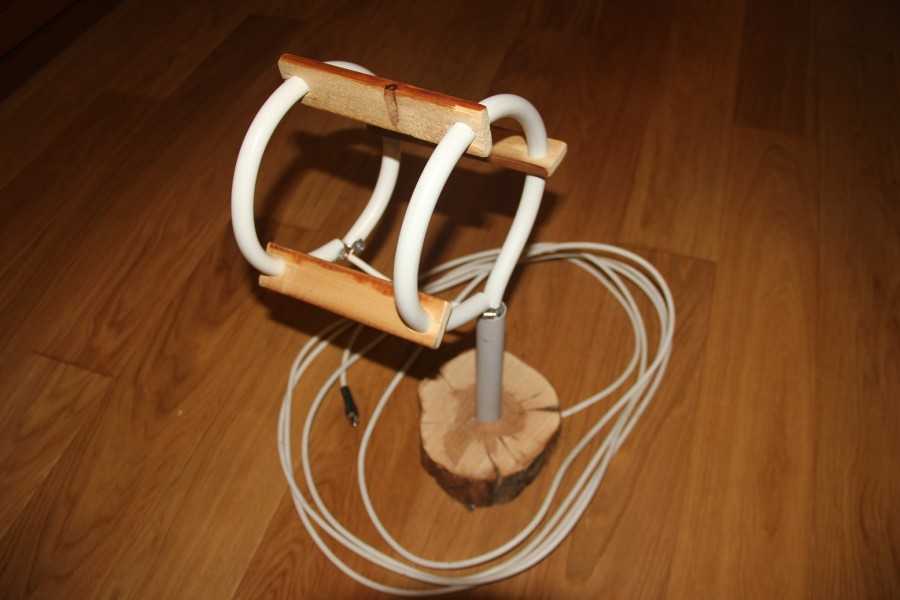

Если возникла необходимость подключить к только что купленной ТВ приставки цифрового телевидения DVB-T2 какой-нибудь простой антенны, которая бы уверенно принимала телеканалы то можно сделать буквально за 5 минут комнатную ТВ антенну из небольшого куска телевизионного кабеля и при этом она будет выглядеть достаточно пристойно. Если Вы помните у нас на сайте мы выкладывали как сделать антенну биквадрат но эта антенна даже ещё проще и делается практически из ничего.

Чтобы сделать комнатную ТВ-антенну нам понадобится:

  • Телевизионный кабель 75 Ом;
  • Антенный штекер;
  • Белый скотч или изолента;
  • Нож.

Как сделать ТВ-антенну из кабеля, пошаговая инструкция:

Для создания антенны для приёмников цифрового телевидения Т2 берём обычный коаксиальный 75-омный ТВ кабель, отрезаем от него кусок длиной 50 см, этого будет достаточно для комнатной антенны.

На одном из концов этого куска кабеля отмеряем 5 см, надрезаем и удаляем верхнюю пластиковую изоляцию, затем и внутреннюю межслойную изоляцию, оставив лишь оплётку и центральную жилу.

Затем скручиваем оплётку вместе с центральной жилой.

Далее нужно отмерить от места скрутки 22 см, и удалим начиная от этого места участок в 2 см внешней изоляции вместе с оплёткой экрана, оставив лишь межслойный изолятор и внутреннюю жилу.

Затем от этого места в другую сторону отступаем снова 22 см и на этом месте на участке кабеля в 1 см убираем только внешнюю изоляцию, обнажив экран, стараясь при этом его не повредить.

Теперь конец со скрученными жилами вместе накручиваем на оголённое место в 1 см с экранирующей оплёткой.

Выравниваем созданную петлю в по возможности формируя красивый и ровный круг.

Место скрутки можно для эстетики и изоляции обмотать белой изолентой, плюс она будет помогать лучше держать форму изгиба.

На другой конец кабеля вкручиваем штекер для подключения к ТВ приставке или телевизору.

Всё, ТВ-антенна для цифрового телевидения DVB-T2 сделанная своими руками за 5 минут готова! Пора её подключать к ТВ приставке и включать поиск каналов.

У меня на эту антенну поймались все телеканалы которые вещаются в моём городе, уровень сигнала при этом очень хороший и устойчивый. Пробовал подключать просто моток кабеля вместо антенны для сравнения, при этом ничего не поймало, даже скручивал концы вместе и был такой же результат. Друзья говорили, что цифровое ТВ можно поймать даже хоть на канцелярскую скрепку, попробовал ради интереса но это тоже не дало никакого результата. Так что считаю, что моя простая антенна сделанная из куска кабеля достаточно эффективная и качественная несмотря на простоту её изготовления и конструкции.

Чтобы получить возможность смотреть на своем телевизоре цифровое телевидение, потребуется соответствующий ресивер, а также антенна для приема сигнала. Такую антенну для цифрового ТВ можно приобрести в специализированных магазинах, либо сделать ее своими руками из телевизионного кабеля. В данной статье мы рассмотрим самые простые и доступные способы изготовления антенн для цифрового ТВ.

Покупать дорогостоящее оборудование для приема телевизионного сигнала не всегда бывает целесообразно. Очень часто, при относительно близком расположении радиовышки и отсутствии помех, самодельные антенны оказывают достойную конкуренцию фабричным моделям, а по некоторым параметрам даже превосходят их.
