Обустройство скважины с кессоном: поэтапный инструктаж + разбор технических нюансов

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит скважинный адаптер. Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней – шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
4. Установка оборудования возможна только в доме.
5. Монтаж адаптера требует специального ключа.

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном.

Если расположить скважину поближе к дому, то:

• уменьшится объем земляных работ;
• потребуется меньше труб;
• понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов.

В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю).

Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться. Специалисты советуют применять трубы ПВХ сечением 12,5 см

Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить.

Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.

Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько видов кессонов:

• из ж/б колец;
• металлические;
• пластиковые;
• кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

Как выбрать и установить насос для скважины

После монтажа на даче нужно выбрать модель погружного насоса. Для начала рассчитывается его производительность и максимальный напор. При этом учитываются такие критерии как:

• Глубина скважины.
• Кокой длины водопровода.
• Сколько в доме этажей.
• Число точек водоразбора.

При монтаже насос опускается в скважину на отметку ниже статического уровня воды. Одновременно с насосом опускаются:

• Пластиковая труба, по ней будет вода поступать наверх.
• Трос нержавеющий, для страховки опускания насоса.
• Кабель, для управления работой насоса электродвигателя.
• Трос фиксируется на оголовке скважины.

Пошаговая установка кессона

Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.

Сооружение приямка: за и против

Если нет возможности тратить внушительные средства на устройство кессона, задача решается двумя путями: сооружается и обустраивается приямок или устанавливается скважинный адаптер.

Наиболее простым решением с точки зрения монтажа является приямок.

Приямок представляет собой вырытое вокруг устья скважины углубление, внутри которого установлена запорная арматура автономной системы водоснабжения

Он представляет собой упрощенный аналог кессона, который одновременно выполняет несколько функций:

• защищает установленное оборудование от холода;
• предохраняет устье скважины от попадания атмосферных осадков и бытовых стоков;
• выступает сооружением, внутри которого удобно размещать комплекс механизмов, обеспечивающих бесперебойную работу насоса.

Из-за недостаточной герметичности конструкции приямок не устраивают на участках с близким к поверхности залеганием грунтовых вод. При отметки их зеркала на глубине более 5 м сооружение приямка является вполне выгодным и оправданным решением.

Приямок чаще всего сооружают из бетонных колец или кирпича, внутри облицовывают утепляющим материалом, а сверху прикрывают люком или бетонной плитой

Единственным недостатком конструкции является недостаточная герметичность. Стыки между бетонными кольцами и кирпичной кладкой могут пропускать верховодку и атмосферные осадки и бытовые стоки. По этой причине не рекомендуется устанавливать в приямок гидробак и систему автоматики.

Рекомендации специалистов по монтажу и настройке системы водоснабжения

Нормальная работа бытовых приборов и сантехники возможна при бесперебойной подаче и достаточном напоре воды. Приведем ряд советов, которые помогут грамотно собрать и настроить систему водоснабжения:

1. Обустраивать водоснабжение на участке лучше в теплое время года, – снижен риск ошибиться с расположением водоносного слоя, так как уровень воды в этот период самый низкий.
2. При необходимости проводить трубопровод через межкомнатные перегородки, стены или другие строительные конструкции, трубу надо заключить в пластиковый или металлический стакан.

Перед началом эксплуатации систему надо проверить на отсутствие протечек и работоспособность.

https://youtube.com/watch?v=U6BUnSt4guM

Каждый владелец загородной недвижимости старается создать наиболее комфортные условия в частном доме. При отсутствии центрального водопровода возникает вопрос о том, как сделать обустройство водоснабжения из скважины.

Из нашей статьи узнаем, как подвести воду к дому своими руками.

Обустройство водозаборной скважины с использованием адаптером

Установка изделия в скважине выполняется в следующей последовательности:

1. В обсадной колонне высверливают отверстие нужного диаметра. При этом необходимо помнить, что место для него выбирается с таким расчетом, чтобы подключаемый водопровод оказался ниже отметки промерзания грунта в данном районе.
2. В образовавшееся отверстие вставляется половина устанавливаемого устройства (изнутри) таким образом, чтобы со стороны внешней стенки колонны выступал патрубок с нарезанной резьбой. К нему стыкуется пластиковая труба для водопровода, проложенного на глубине расположения отверстия.
3. Следующим шагом является подсоединение к трубе, предназначенной для подъёма воды, оставшейся половины питлесс-адаптера, которая, вместе с подключённым к ней глубинным насосом и трубой, аккуратно опускается внутрь скважины.
4. Там обе части устройства стыкуются, для чего предусмотрен специальный замок в их конструкциях. О том, что замок сработал, информирует резкий характерный щелчок.
5. Затем страховочный трос, который закреплён на насосе, и подключённая к нему электропроводка выводятся в оголовок.
6. Выполняется проверка работоспособности собранной системы и герметичность всех её элементом. Затем скважина засыпается.

Видео с пошаговой инструкцией по монтажу скважинного адаптера:

При выполнении указанных работ важно не забывать о том, что часть установленного адаптера, вмонтированная в стенку имеющейся в скважине обсадной колонны, займёт не менее 30 мм просвета скважины. Это заставляет выбирать модель погружного насоса с учётом его геометрических размеров, которые на 40 и более миллиметров должны быть меньше внутреннего диаметра установленной обсадной колонны. Если этого не учесть, то насос просто невозможно будет опустить/поднять

Если этого не учесть, то насос просто невозможно будет опустить/поднять.

Демонтировать глубинный насос, установленный в скважине, можно с использованием специально предназначенной для этого металлической трубы, один из концов которой имеет резьбу. Вкручивая её в специальное гнездо, имеющееся на съёмной части устройства, можно извлечь насос на поверхность.

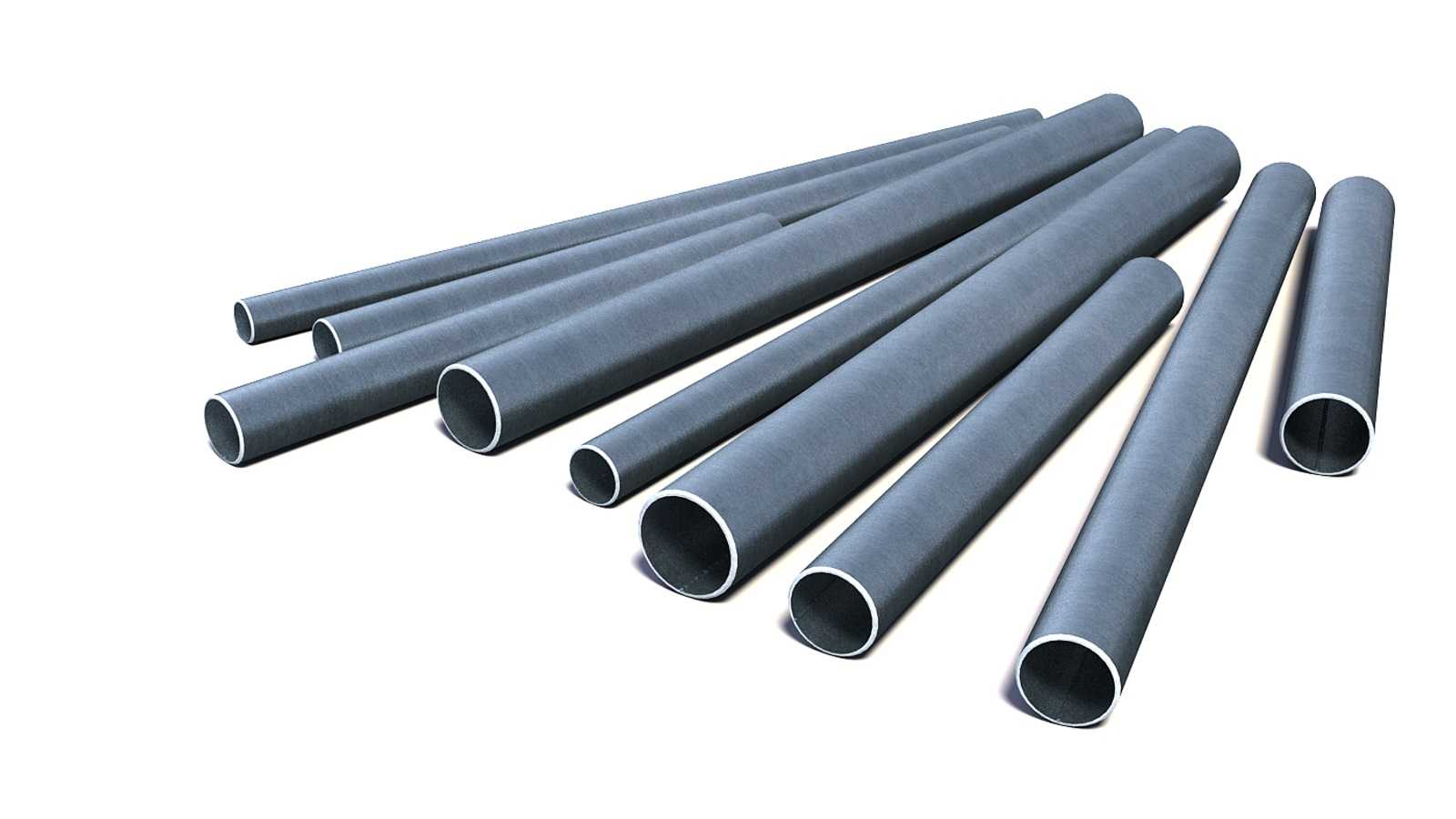

Материалы и инструмент для водопровода

1. Металлопластиковые трубы — самое экономичное решение, чтобы провести воду в дом своими руками;

Медные трубы – самые дорогие, но лучше сопротивляются коррозии, чем стальные;

Стальной трубопровод для того, чтобы завести воду в дом, надежнее металлопластикового, но требует присмотра – трубы нужно раз в год красить, предварительно удаляя ржавчину;

Полипропиленовая магистраль – вариант самый востребованный, так как водоснабжение заводится в дом навсегда, а ПП изделия могут служить более 50 лет без ремонта и обслуживания.

Из инструмента понадобятся обычные гаечные ключи, газовый ключ, подмотка – пакля или ФУМ-лента, труборез (для резки металлопластиковых труб), паяльник (для пайки ПП изделий), сварочный аппарат (для сварки стальных изделий).

Размеры защитного сооружения скважины

Каковы должны быть размеры кессона над скважиной? Это зависит от того, где будет установлено оборудование. Если в доме, габаритов 80х80 см достаточно для того, чтобы монтажник мог «развернуться», опуская насос.

Внутренние размеры кессона, как минимум, должны позволять монтажнику спокойно работать

При размещении насосной станции либо отдельного мембранного бака в кессоне рекомендуем к размерам оборудования прибавить по 50 см с двух сторон (условно спереди и сбоку). Лучше, конечно, если места для обслуживания побольше.

Если говорить о бетонных колодцах: диаметр типовых железобетонных колец — 90, 150 и 200 см. 90 см — минимально возможный размер для кессона без оборудования, 150 см — для сооружения с оборудованием умеренных габаритов.

В круглом двухметровом колодце свободно поместится довольно большая индивидуальная насосная станция или гидроаккумулятор литров на 200. Высота кессона — рост человека или два типовых бетонных кольца.

Среди заводских комплектных кессонов выбор размеров весьма широк, можно найти вариант для скважины с оборудованием различных габаритов

Упомянем также, что в районах с суровыми зимами дно кессона должно располагаться хотя бы на 15 см ниже глубины промерзания грунта. Ещё лучше, если вся его нижняя треть будет размещаться в незамерзающей зоне.

Утепление верхней части необходимо, лучше его делать снаружи, но можно и изнутри. Подойдёт любой не страдающий от влаги теплоизоляционный материал, идеально подойдёт экструдированный пенополистирол.

Строительство приямка своими руками

Земляные работы желательно проводить в межсезонье. В этот период охлажденный влажный грунт имеет более плотную структуру и потому не так осыпается.

Рытье котлована под приямок

Для строительства приямка выкапывают котлован глубиной в 1,5-2 метра. Его размеры должны быть больше на 30-40 см внутреннего сечения сооружаемой конструкции. Дно котлована выравнивают и тщательно утрамбовывают. Чтобы защитить стенки котлована от попадания воды, их стоит на время обложить пленкой.

Самыми популярными и простыми в исполнении являются приямки прямоугольной и круглой формы.

Нужно ли бетонировать дно приямка – спорный вопрос. С одной стороны монолитный «пол» удобен для проведения ремонтных работ и обслуживания скважины. Он исключит проникновение паводковых вод в затрубное пространство в случае затопления сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, способны его изрядно повредить и перекосить.

Самый лучший способ обустройства дна приямка – соорудить «подушку» из щебня и песка толщиной в 10-15 см. В качестве водонепроницаемого слоя можно использовать глину. Образующиеся в результате усадки грунта ямки нужно будет лишь периодически выравнивать.

Возведение стен сооружения

Стены приямка можно соорудить, используя для этого бетонные кольца или оставшихся после демонтажа какой-либо постройки битый кирпич. Для возведения стен нужной толщины кирпич укладывают в один слой.

При желании стенки сооружения можно сделать бетонными. Для этого из старых необрезных досок сколачивают опалубку на расстоянии 7-10 см от стен котлована устанавливают арматурную сетку. А затем полости опалубки заливают бетонным раствором.

Через 5-7 дней, когда раствор приобретет необходимую прочность, приямок перекрывают деревянными балками или досками.

Чтобы снизить вероятность размывания стенок приямка паводковой водой, их снаружи засыпают слоем гравия. С внутренней стороны сооружение лучше выложить слоем утеплителя, например, листами экструдированного пенополистирола.

Оголовок приямка можно прикрыть на выбор:

• бетонной крышкой;
• металлическим люком;
• дощатым щитом, усиленным деревянными брусками.

Крышку приямка делают съемной, что иметь возможность в любой момент провести профилактический осмотр или выполнить ремонтные работы. Например: демонтировать трубу или поднять насос.

Сооружение приямка: за и против

Если нет возможности тратить внушительные средства на устройство кессона, задача решается двумя путями: сооружается и обустраивается приямок или устанавливается скважинный адаптер.

Наиболее простым решением с точки зрения монтажа является приямок.

Он представляет собой упрощенный аналог кессона, который одновременно выполняет несколько функций:

• защищает установленное оборудование от холода;
• предохраняет устье скважины от попадания атмосферных осадков и бытовых стоков;
• выступает сооружением, внутри которого удобно размещать комплекс механизмов, обеспечивающих бесперебойную работу насоса.

Из-за недостаточной герметичности конструкции приямок не устраивают на участках с близким к поверхности залеганием грунтовых вод. При отметки их зеркала на глубине более 5 м сооружение приямка является вполне выгодным и оправданным решением.

Единственным недостатком конструкции является недостаточная герметичность. Стыки между бетонными кольцами и кирпичной кладкой могут пропускать верховодку и атмосферные осадки и бытовые стоки. По этой причине не рекомендуется устанавливать в приямок гидробак и систему автоматики.

Зимний вариант обустройства скважины

Самый трудоёмкий пункт в обустройстве скважины на воду — защита оборудования от промерзания. Россия — северная страна. Зимы у нас длинные и холодные. Если гидросооружение не защитить, работать оно будет только летом. На зиму его нужно консервировать сливая трубы.

Наземное помещение

Если размер участка большой, то можно над скважиной обустроить отдельную постройку. Это может быть модульное строение, утеплённый контейнер или красиво оформленный домик, который станет элементом ландшафтного дизайна.

Недостаток этого способа в отоплении помещения. Неотапливаемое строение будет бесполезно при минусовых температурах — вода в трубах замёрзнет.

Размещение скважины в доме

Обустройство скважины внутри дома снимет все вопросы с обогревом. Можно разместить элементы обвязки в близости от источника, что экономично: труб и кабелей потребуется меньше. Недостатки этого способа в профилактике оборудования. Потребуется ремонт насоса — придётся вытаскивать всю связку из скважины в дом.

Скважина, пробуренная близко к фундаменту может его повредить. Такой вариант обвязки нужно планировать до строительства дома, когда можно сделать все расчёты прочности строения. В готовом доме бурить глубокую скважину не рекомендуем.

Сооружение приямка

Подземный вариант обвязки не нарушает ландшафт дополнительными строениями. Достаточная глубина — гарантия сохранения комфортной для работы оборудования температуры.

Обогревать подземное помещение не нужно.

Выглядит приямок как садовый подземный погреб, на дно которого выходит устье скважины. При строительстве приямка укрепляйте стенки от осыпания, чтобы сделать его герметичным.

Приямки делают из бетона, заливая через опалубку. Вариант из кирпичной кладки менее герметичен, применяют для песчаной почвы.

Обустройство кессоном

Для домов с водоснабжением от скважины кессон хорошо работает зимой. Преимущество сооружения — герметичность. Устанавливают, если грунтовые воды проходят на глубине до 3 метров, и при расположении на этой же глубине глинистых грунтов. Это задерживает влагу возле кессона, защищает скважину от загрязнений, предохраняет оборудование.

Кессон для скважины — герметичное сооружение для защиты оборудования от низких температур.
Ёмкости для кессонов делают из пластика или металла.

Пластиковый кессон

Пластмассовые кессоны стали применять в двухтысячные годы. Делают кессоны из не токсичных пластмасс и стекловолокна.

Плюс пластиковых кессонов в герметичности и легковесности. Установить кессон из ПВХ могут 2- 3 рабочих без подъемного оборудования.

Минус — стенки кессона может продавить грунтом и деформировать.
Залейте в свободное пространство между стенками кессона и котлова бетон. Это утеплит кессон и защитит его от деформации.

Кессон из металла

Железный кессон не покоробит грунтом. Хорошо проваренные швы и метал, покрытый антикоррозийным покрытием — гарантия герметичности. Если металлический кессон не утеплить, на холодной внутренней поверхности будет образовываться иней.

Минус железного кессона — вес. Для постановки в котлован потребуется подъёмный кран.

Обустройство скважины в колодце из бетонных колец

Зимнее обустройство скважины бетонными кольцами делают на участках, где не скапливается дождевая вода.

Минус обустройства скважины с кессоном из бетонных колец — не герметичность стыков, через которых жидкость заполнит колодец, и попортит оборудование.

Обвязка с адаптером

Переходник ставят внутрь обсадной колонны. Это замена теплому помещению.

— переходник, который закрепляет насос ниже точки промерзания, а роль кессона выполняет сама обсадная труба.

Преимущество изобретения – защита скважины от грунтовых вод и цена. Однако, есть недостатки:

1. Монтаж адаптера выполняется в сооружениях с одной колонной.
2. Герметичность дает только металлическая обсадная колонна. Пластиковые трубы не сохраняют герметичность уплотнителей.
3. Адаптер раз в год разбирают и разъединяют соединения, чтобы предупредить «срастание» узлов.

Видео установки адаптера:

Скважинный адаптер для колодца нельзя ставить в областях с продолжительными суровыми зимами.

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

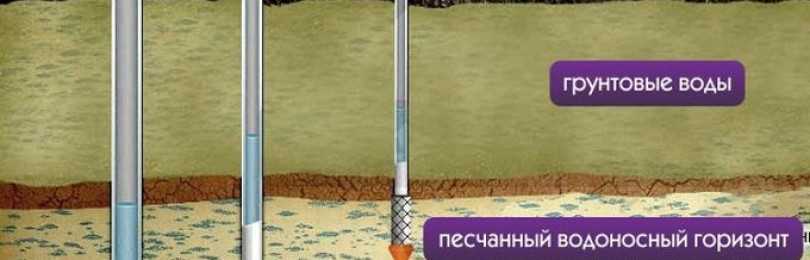

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

• глубину залегания водоносного горизонта;
• состав почвы;
• габаритные размеры оборудования для подбора параметров кессона;
• характеристики источника жидкости;
• потребность в воде;
• эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

Классическая схема водоснабжения от скважины состоит из следующих элементов:

• источник водоснабжения;
• насосная станция или глубинный агрегат центробежного типа;
• металлический или пластиковый кессон;
• обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
• фильтры для очистки воды;
• гидроаккумулятор;
• система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

• агрегат отключается после заполнения ёмкости;
• по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
• при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:

Монтажные работы

Нюансы монтажа насоса в скважину.

Заменяющий кессон скважинный адаптер – это быстроразъемное байонетное соединение. Его стационарная часть фиксируется в отверстии на стенке обсадной трубы. Этот элемент представляет собой патрубок с резьбой и фланцем фигурной формы. Фигурный фланец имеет посадочное гнездо с пазами и отполированной плоскостью. Резьбовой патрубок вставляется в отверстие обсадной трубы изнутри. Плоскость адаптера, прилегающая к стенке трубы, имеет повторяющую ее цилиндрическую поверхность. Снаружи на резьбовую часть надевается ответная шайба, также выполненная с цилиндрической поверхностью. Компенсация разности диаметров и уплотнение соединения достигается установкой по обе стороны стенки трубы толстых резиновых прокладок. Внутренняя надевается до опускания адаптера внутрь скважины. Внешняя – при фиксации.

Подвижная часть адаптера – это отвод, один из выводов которого снабжен фланцем, являющимся ответной частью байонетного соединения, а другой имеет внутреннюю резьбу для подсоединения муфты подающей трубы скважинного насоса. Резьбовой вывод в установленном состоянии смотрит вниз. При этом вверху оказывается глухая монтажная бобышка, с помощью которой выполняется дистанционная установка элемента в посадочное гнездо стационарной части адаптера. Привалочная плоскость фланца подвижного элемента имеет проточку с уплотнительным кольцом для герметизации байонетного соединения. Кольцо лучше зафиксировать в пазу клеем для уплотнений, чтобы оно не потерялось при манипуляциях.

Инструкция по установке скважинного адаптера.

Отверстие для установки скважинного адаптера выполняется дрелью с установленной коронкой. Края отверстия зачищаются шарошкой. На конце припасенного отрезка трубы длиной 2,5-3 м метчиком нарезается наружная резьба по диаметру резьбы в бобышке адаптера. Обе части адаптера соединяются, и через верхний открытый торец обсадной трубы узел опускается внутрь, а его резьбовой вывод продевается в отверстие. Внутреннее уплотняющее кольцо должно быть одето. На просунутый в отверстие резьбовой конец надевается наружное уплотняющее кольцо, шайба с цилиндрической поверхностью, стационарная часть адаптера фиксируется к трубе затягиванием гайки по наружной резьбе. На резьбовом выходе имеется и внутренняя резьба, к которой присоединяется обжимная муфта горизонтального участка трубопровода. Все резьбовые соединения должны паковаться лентой ФУМ или другими уплотняющими материалами.

После установки стационарной части подвижная вынимается на поверхность. К ее нижнему концевику закрепляется обжимная муфта и напорный трубопровод необходимой длины. На другой конец трубы через вторую муфту присоединяется погружной насос с установленным обратным клапаном.

К насосу привязывается страховочный трос из нержавеющей стали и подключается питающий кабель. Узел от развязывания фиксируется хомутом. Насос с трубой, тросом, кабелем и подвижной частью адаптера опускается в скважину. Установленная в бобышку вспомогательная трубка позволяет дистанционно соединить две части адаптера. Чтобы предотвратить прикипание частей адаптера и увеличить долговечность уплотнительного кольца, контактную поверхность подвижной части нужно обработать силиконовой смазкой.

Вспомогательную трубу лучше не выкручивать, а оставить в бобышке. Это облегчит последующее обслуживание адаптера, а также обслуживание или замену насоса.

Верхушка обсадной трубы и вспомогательная монтажная трубка обрезается болгаркой на необходимую высоту, которая при необходимости скрыть размещение скважины может быть ниже уровня грунта. Маскировка оголовка может предотвратить кражу насоса.

На обрезанный и зачищенный конец трубы надевается герметичная крышка скважины. Кабель и трос выводятся через гермовводы. Кабель в гофре опускается в траншею и подвязывается скотчем к горизонтальному трубопроводу.

Зачем нужно обустраивать скважину?

После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.

Какие задачи решает обустройство водозаборной скважины:

• Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
• Защита источника водоснабжения, оборудования и трубопровода от замерзания.
• Формирование условий для подключения и обслуживания оборудования.

Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.

Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.

Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования

Кессон для скважины – обслуживание и эксплуатация

Правильно собранный кессон редко нуждается в обслуживании, в бетонных и кирпичных камерах может понадобиться дополнительное утепление изнутри или гидроизоляция. Для утепления внутренних стенок взамен традиционных пенопласта и Пеноплекса можно использовать такие изделия из пористых материалов, как вспененный полиэтилен – на него не оказывается давление земли и поэтому эффективность довольно высока.

Из-за наличия сварных швов металлические камеры наиболее часто подвержены потере герметичности – в этом случае их изнутри заваривают специальными дорогостоящими электродами, рассчитанными на сварку в среде с повышенной влажностью.

При устройстве скважин для установки рядом с ними насосного оборудования используют кессонные камеры, изготавливаемые из различных материалов. Лучшим вариантом с точки зрения герметичности и теплоизоляции являются современные модели из пластика, обладающие самой высокой стоимостью, бюджетную конструкцию своими руками можно сделать из бетона, кирпича или строительных блочных материалов – пенобетона, керамзитобетона.

Выводы и полезное видео по теме

Обустройство скважины с бетонным кессоном:

Наглядное пособие по монтажу кессона и оборудования для скважины:

Устройство скважины своими руками — процесс ответственный и трудоемкий. Выполнить работы грамотно можно только при наличии определенных знаний и навыков. Но нет ничего невозможного, залог успеха — правильный подход и тщательная подготовка.

Нужно взять на вооружение ключевое правило: в устройстве скважины нет узлов второстепенных. Если какой-то момент является для вас проблемным, доверьте решение вопроса специалистам, чтобы впоследствии не пришлось обустраивать новую скважину.

Расскажите о том, как сооружали кессон над устьем скважины на загородном участке собственными руками. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
