Проводка на кухне своими руками: пошаговая инструкция

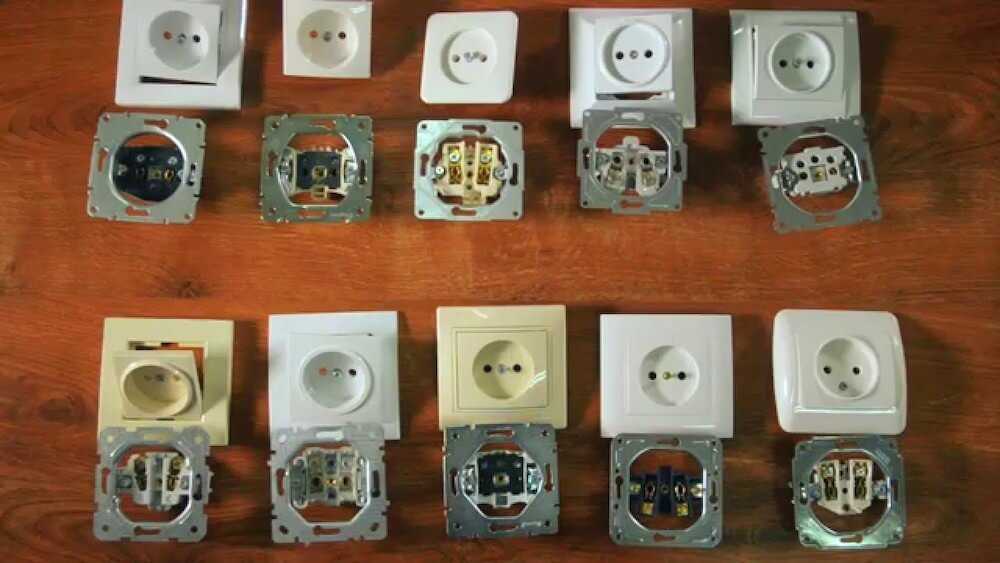

Правила размещения розеток

Никаких специальных нормативных документов по расположению электрических розеток в жилых домах не существует. В ПУЭ есть только одно требование по поводу размещения электророзеток на кухне: минимальное расстояние от штепсельных розеток и выключателей до газопроводов должно быть не менее 0,5 метра. Поэтому в газифицированных домах необходимо придерживаться этого правила.

Требования СП для кухонь в жилых домах:

  • допускается установка сдвоенных розеток на ток 16 А;
  • нельзя размещать розетки над мойками и под ними.

Все остальные параметры размещения электророзеток не нормируются, их определяют индивидуально для каждого конкретного случая. Для этого необходимо заранее определиться с выбором кухонного гарнитура и перечнем используемой бытовой техники.

Возьмите план помещения кухни, нанесите на него контуры кухонных шкафов и продумайте места расположения стационарных бытовых приборов: микроволновой печи, электрочайника, кофемашины и др. От того, насколько тщательно вы все продумаете, зависит дальнейшая функциональность вашей кухни.

При планировании кухни-острова намечают направление прокладки питающего кабеля под напольным покрытием и место расположения основной питающей электророзетки. В нее подключают встраиваемый розеточный блок, о котором речь пойдет ниже. Блоки могут встраиваться как в столешницу острова, так и в боковые стенки его шкафов.

Высота от пола до розеток на кухне зависит от конструктивных особенностей бытовой техники и уровня столешницы. Ниже будут приведены цифры для стандартной высоты столешницы – 850 мм от уровня пола. При других вариантах – нужна корректировка.

Расположение по вертикали

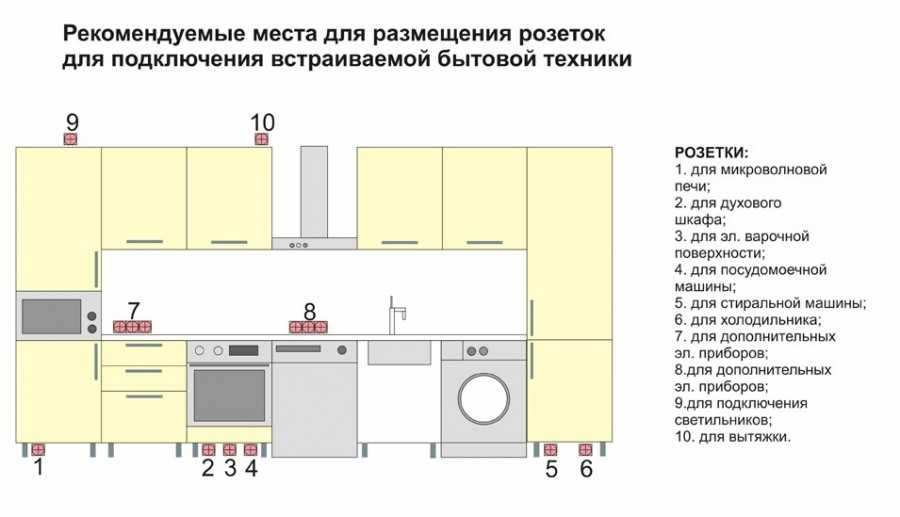

Есть три основных уровня расположения розеток на кухне:

  • первый – на высоте 20-30 см от уровня пола (для варочной панели и напольной бытовой техники: духового шкафа, посудомоечной и стиральной машины, холодильника, пылесоса и др.);
  • второй – на высоте 10-15 см от уровня столешницы (для настольных бытовых приборов: электрочайника, кофемашины, микроволновой печи, мультиварки, тостера и др.);
  • третий – на высоте 2,1-2,3 м от уровня пола (для вытяжки, водоподогревателя и других навесных приборов).

Устанавливать розетки на высоте ниже 20 см от уровня пола – неудобно и не имеет смысла. Располагать их выше 15 см от уровня столешницы – не эстетично. Именно на этой высоте они «не бросаются в глаза», а подключенные к ним провода бытовых приборов ложатся вдоль плинтуса столешницы, становясь незаметными.

Если розетки разместить ниже 10 см от уровня столешницы – некоторые штепсельные вилки могут не поместиться по высоте и их придется вставлять «вверх ногами».

Расположение по горизонтали

Электророзетки для встраиваемой напольной бытовой техники устанавливают за ее корпусом. Это обусловлено конструкцией приборов и удобством обслуживания мест подключения. Иначе установленные разъемы будут мешать выдвижным ящикам в соседних шкафах.

С эстетической точки зрения розетку для холодильника или купольной вытяжки также размещают скрытно — позади прибора. Для вытяжки – на 10-20 см выше ее купола, с тем расчетом, чтобы накладной короб вытяжки закрыл место подключения.

Электророзетку для пылесоса размещают в любом доступном месте, обычно рядом с дверным проемом.

Розетки для настольной бытовой техники объединяют в блоки, в которые могут входить выключатели местного освещения, розетки для кабельного ТВ и др. Блоки располагают не только горизонтально, но и вертикально (угловые). Есть специальные выдвижные блоки розеток, встраиваемые в поверхность столешницы или мебели.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

  • Обычно ремонт состоит из нескольких этапов:
  • перепланировка (если необходимо);
  • сантехнические работы;
  • предмонтаж трасс кондиционирования;
  • строительные работы – штукатурка, монтаж потолков;
  • установка сантехнических изделий – умывальников, душевых кабин, унитазов;
  • разводка электричества;
  • установка дверей, напольных покрытий;
  • поклейка обоев, покраска;
  • монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

  1. Для выполнения схемы нам понадобиться:
  2. тетрадный лист;
  3. линейка;
  4. ручка;
  5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

  • На схеме следует отобразить максимально подробно следующие элементы:
  • Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
  • Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
  • Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
  • Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
  • Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
  • Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

  • в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
  • далее намечаются линии, по которым будет производиться штробление стен;
  • определяются места для распределительных коробок;
  • выбирается место, где будет установлен квартирный электрощит;
  • после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Практика сборки электрощита или о чем не говорят ГОСТы

Строго говоря, сборка электрощитов — это хорошо документированный процесс, в котором всё описано детально от того, как должна выглядеть схема электрощита до усилий затягивания проводов в клеммах. Но знание этих правил ещё не знание как собрать электрощит без лишних потерь времени, усилий и многочисленных переделок. Поэтому перечислим, что нужно учитывать кроме нормативных документов (они понадобятся для сдачи готового объекта энергетикам перед подключением счетчика), и чтения ГОСТов.

  • Подготовительные работы. Монтаж проводов в клеммники щитка занимает от 1-й до 3-х минут на провод. При этом зачистка провода может занять минут 10-ть, если делать эту операцию «на весу» внутри щитка. Размерьте провода, зачистите концы, наиболее жёсткие предварительно согните по шаблону. И быстрее и правильнее монтировать соединения по схеме, не отвлекаясь на мелочи, после которых придётся вспоминать, что и куда прикручивать.
  • Запас длины всех проводов, которые невозможно правильно оценить перед монтажом в щитке. Если Вам кажется, что 20-ть сантиметров лишние – аккуратно уберите их за дин-рейки. Они пригодятся когда-нибудь потом.
  • Сечение проводов должно уменьшаться от ввода питания (входной автомат) к счетчику и далее к защитным автоматам и участку цепи с нагрузкой. Какой кабель выбрать мы говорили в другой статье, но помните, сечение проводов «земля» в щитке должно быть не менее чем у фазного провода от крайнего автомата защиты.
  • Скрутки и витки проводов, находящихся под напряжением недопустимы. Также необходимо развести по разным сторонам щитка силовые и нулевые провода.
  • Обязательно нужно учесть место расположения, при необходимости выбирая негорючий бокс, предназначенный для монтажа в деревянном доме .
  • В любом случае сборка электрощитов начинается с проверки монтажа защитных автоматов . счетчика, входного устройства отключения ( рубильника ) для проверки достаточности места и правильности размещения всех устройств. Установить автомат просто, если есть место, куда его устанавливать. Идеальным вариантом будет пробная сборка без коммутации с разметкой мест установки приборов. При работе это поможет не терять время, понимая, что схема электрощита реализуется правильно.

Прежде чем думать, как собрать электрощит . мы, конечно, подвели к нему кабели от нагрузок (участков цепи), при этом правильно разместив их на входе в щиток.

На фото ниже приведён правильный пример, при котором подключение каждой линии можно обеспечить с любым запасом по размещению проводов внутри щитка.

Самым правильным при формировании схемы электрощита будет выделение отдельных линий для независимых потребителей. Лишние кабеля в данном случае не будут «лишними», это на самом деле страховка от перегрузок и возможность дублирования перегруженных участков. Обычно на этапе проектирования электропроводки сложно детализировать количество и мощность приборов . Поэтому запас прочности в смысле независимых участков электросети не помешает. Конечно, перебарщивать в этом смысле не стоит.

Пожалуй, это все главные правила. Осталось предусмотреть возможность быстрого демонтажа щитка, отключение питания как внутри щитка, так и извне, и разумные меры защиты. После чего сборка электрощита не станет сложной задачей.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Почему важно правильно спроектировать количество и расположение розеток на кухне

Перед тем как делать электропроводку, сформируйте модель вашего гарнитура, а затем, ориентируясь на него, создайте схему расположения розеток. Перед составлением макета обязательна консультация стилиста либо продавца магазина, где вы собираетесь приобрести кухню. Это делается по той причине, что эксперты знают о всех нюансах, которые могут возникнуть при монтаже кухонного гарнитура. Их не могут предусмотреть электрики и обычные покупатели.

Электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Еще лучше, если при составлении схемы размещения розеток вы проконсультируетесь с электриком, который внесет корректировки в схему, если имеются погрешности, учитывая условия технической защищенности и другие общепризнанные нормы. В случае если такая возможность отсутствует, можете сами составить схему, придерживаясь существующих правил проектирования электроприборов в помещениях.

Перед работами вам придется составить небольшой проект или схему.

Основные сведения

Электромонтаж, как и сантехнические работы, выполняется на самых ранних этапах ремонта. В идеале, его необходимо осуществлять до начала черновой отделки. Проектировочные работы и прокладку проводов следует выполнять по определенным правилам:

  • все открытые концы кабелей (скрутки, соединения клеммами и т.д.) должны быть тщательным образом заизолированы посредством соответствующих материалов;
  • монтаж розеток и распределительных коробок необходимо проводить в легкодоступном месте;
  • прокладка проводов должна производиться по строго вертикальным и горизонтальным линиям;
  • выключатели и розетки необходимо располагать не ближе, чем 500 мм от металлического оборудования, водопровода и газопровода.

Правильная разводка на кухне предполагает скрытие проводов в заранее подготовленные для этого каналы в стене. Открытое их размещение недопустимо, этого требуют правила пожарной безопасности. Именно поэтому любые идеи «пропустить» провода, например, по полу, поверх кухонного гарнитура или внутри шкафчиков должны быть отброшены.

Электрический щиток на кухне

Для удобства и дополнительной безопасности электрической системы, лучше всего установить вместо стандартной распределительной коробки небольшой электрический щиток. Его монтаж позволяет произвольно управлять состоянием цепи и обеспечивает аварийную защиту по отдельным группам электрической системы.

При подводе проводки к щитку необходимо установить УЗО – устройство защитного отключения. Его мощность должна соответствовать сумме всех токов в системе. Для однофазной сети достаточно УЗО на 50 ампер. Шлейфы розеток, то есть соединения параллельного типа по 1-5 штук, подключаются с помощью провода типа НГ размером 3на2,5. Для каждого шлейфа следует установить отдельное УЗО на 25 ампер.

Цепи освещения также соединяются параллельно и подключаются через 6-амперный автомат. Если в кухне используется два типа освещения – общее и местное, то для каждой группы рекомендуется устанавливать отдельное УЗО.

Важно! В виду того, что кухня является помещением с повышенной влажностью, электрики рекомендует устанавливать вместо УЗО дифференциальные автоматы с током утечки в 30 ампер и током короткого замыкания – не менее 6 ампер

Совет! Принимая в внимание достаточно высокую влажность в кухне, специалисты рекомендуют вместо стандартных УЗО устанавливать в кухонный щиток дифференциальные автоматы (ток утечки – 10-30 А, ток короткого замыкания – от 6 А и более)

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т.д.

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Распространенные ошибки

Монтировать или заменять проводку в квартире нужно с учетом требований ПУЭ. Начинающие электрики часто совершают такие ошибки:

  1. Неправильный расчет предполагаемой нагрузки. Отклонение мощности электросети в меньшую сторону приводит к частому срабатыванию автоматов.
  2. Формирование большого количества соединений. Желательно, чтобы сеть в помещении была целостной, без распределительных коробок.
  3. Использование материалов и деталей низкого качества. Такие изделия не выдерживают нагрузку, в результате чего перегреваются и расплавляются, что приводит к пожару.
  4. Укладка в одном канале слаботочных и силовых линий. Это способствует возникновению помех в работе телевизора, телефона или интернета. Слаботочные и силовые линии рекомендуется прокладывать в разных штрабах.

Монтаж электрощитка

Чтобы правильно провести проводку в квартире и потом безопасно пользоваться бытовыми приборами на кухне актуально сделать электрощиток, который ставиться вместо классической распределительной коробки. Перед ним монтируется автоматический выключатель или стабилизатор напряжения, мощность которого выбирается выше каждого энергопотребителя в квартире. Туда же проводиться подключение розеток, главное выбрать правильно кабель для подключения. Освещение подключаем через автомат параллельно, чтобы включать и отключать сразу квартиру, а не по отдельности каждую лампочку.

При желании допускается подключение каждого электроприбора на отдельные защитные приборы. Как правило, так подключаются холодильники, которые чувствительны к перепадам напряжения и могут от этого сгореть. Монтируя электричество своими руками не забудьте и про то, что в кухне и ванной поддерживается постоянный высокий уровень влажности и там стена с проводкой герметизируется.

Установку электрощитка доверьте настоящему электрику

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

  • Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
  • Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Основные ошибки

Электрические провода можно сравнить с артериями организма человека. Именно электрика является основой жизнеобеспечения вашего жилья. Поэтому все работы необходимо выполнять в соответствии с установленными правилами ПУЭ. К сожалению, многие «псевдоэлектрики», люди, которые впервые сталкиваются с вопросом прокладки проводки, допускают ряд ошибок, приводящие, в последствие, к появлению серьезных проблем.


12

Независимо от того, будет это внешняя или внутренняя проводка, с заземлением или без, желательно использовать, как минимум, трехжильные медные провода

Важно уделять особенное внимание выбору защитных устройств, осуществлять правильный подбор автоматического включателя, в соответствии с возможными нагрузками и конкретным сечением провода. Рекомендуется электрический щиток укомплектовывать «автоматами», выключателями нагрузки, стабилизаторами сети и реле напряжения. Все клеммы, после подключения, необходимо в процессе эксплуатации поднять хотя бы один раз

Все клеммы, после подключения, необходимо в процессе эксплуатации поднять хотя бы один раз.

3

Грамотно выполненная проводка и правильные расчеты под кухонный гарнитур, с учетом приведенных рекомендаций, обязательно порадует вас своей надежностью, безотказностью и долговечностью. Предусмотренный запас мощности позволит в последующем использовать дополнительные электрические приборы, не переживая за перегрев кабелей и нежелательные срабатывания автоматических выключателей.

Ответственный подход к планированию размещению электрической фурнитуры, сделает эксплуатацию устройств, оборудования и приготовление пищи действительно приятным процессом.

Идеальная электрика для кухни в ЖК «Гулливер». Пермь

Watch this video on YouTube

Правильная электрика на кухне (розетки и свет на кухне)

Watch this video on YouTube

Способы ввода электричества

Если проводку в доме можно проложить самостоятельно, то вводный кабель подключают только представители сетевой компании. Процедура выполняется после проверки заземляющего контура и приборов учета. Работы осуществляют 2 способами.

По воздуху

Такой способ считается более простым и дешевым. В таком случае от опоры ЛЭП протягивают самонесущий изолированный провод (СИП). Такой метод подключения к централизованной сети не всегда можно использовать ввиду ограничения расстояния от дома до столба. Кроме того, воздушный кабель выглядит неэстетично, может повреждаться из-за сильного ветра. При большом расстоянии от столба до дома устанавливают дополнительную опору, иначе кабель провисает.

Ввод электричества по воздуху — самый простой и дешевый способ.

Подземный монтаж

Укладка вводного кабеля в землю — более надежный метод. Провод заглубляют на 80-100 см, защищают пластиковой или стальной трубой. При использовании этого варианта требуется отверстие в фундаменте.
