Электропроводка в деревянном доме: правила проектирования + пошаговый монтаж

Наружная электропроводка

Наружная электропроводка — это кабель, проходящий по воздуху от центральной линии электропередач (ЛЭП) непосредственно к дому

Чему тут нужно уделить особое внимание? Проследите, чтобы кусок кабеля, который пройдет по наружной стене дома к распределительному щитку, находился на достаточно безопасной высоте. Ведь именно этот участок окажется без защиты

Как повысить безопасность этой части кабеля? Вот несколько вариантов:

  • 1. Установить стальную трубу. Монтаж кабеля в такую трубу выполняется по технике пожарной безопасности. Трубу можно использовать, если от наружного соединения через стену к щитку — не более 3 м. Если же на пути кабеля — углы, повороты и т.д, то проложить трубу будет практически невозможно.
  • 2. Установить защиту на входе. Снаружи дома на стене нужно поставить коробку с двухполюсным автоматом. Коробка выполнена так, чтобы в нее не проникала влага и пыль. Автомат защитит электропроводку от перегрузки, выключая подачу электричества при скачках. Место ввода от щитка в этом варианте может быть достаточно удалено. Удобно и практично. И все же, сам кабель, на вводе в дом из бруса, должен проходить через стальную трубу.
  • 3. Установить защиту прямо на столбе, от которого подается напряжение. Этот вариант следует реализовывать при подключении ЛЭП. Инспектор электросети будет контролировать показания счетчика, размещенного снаружи дома, что очень удобно. А автомат электрозащиты устанавливается прямо на ЛЭП на столбе. Выполнить эту работу сможет исключительно профессиональный электрик с соответствующим доступом, и оплачивается она дополнительно.

Требования к наружной проводке деревянного дома

Дерево, как строительный материал, имеет тысячелетнюю историю. Но и на сегодняшний день постройки из древесины актуальны для многих мест на земле. Строительство зданий из этого материала обходится заметно дешевле, чем, например, из камня. Это только одно из достоинств. А что касается минусов, то в основном выделяют один. Будь то бревенчатый сруб, или каркасное строение, такие здания считаются пожароопасными в повышенной мере.

В виду этого, при выборе проводов и электрических устройств для деревянного дома, необходимо применять повышенные требования. Ведь по статистике большинство пожаров в домах, где была применена деревянная отделка, происходит по вине электрика. Из-за ошибки при монтаже. Проигнорированные правила заземления или неверно установленный выключатель может быть причиной возгорания.

Основные требования к электропроводке деревянного дома:

  • При выборе кабелей и их компонентов необходимо учитывать пиковую нагрузку на каждом из участков электрической сети. Поэтому материалы берутся с 25-30% запасом.
  • Расположение проводки должно сводить к минимуму перегрев кабелей и возможность занимания от них огнем окружающих предметов.
  • Рекомендован медный кабель с тремя жилами. Его изоляция должна быть выполнена из негорючих материалов. Запрещается использовать провода с ПВХ оболочкой.
  • Прокладку желательно вести открытым методом. Это облегчает диагностику.
  • Электрощит должен быть идеально изолирован от деревянных материалов.
  • Каждая группа в электрической сети комплектуется отдельным автоматическим выключателем. Крайне нежелательно превышать номинал токов. Это может привести к перегреву проводника.

Безопасность электропроводки для домочадцев регламентируется нормативной документацией. Из всех ПУЭ, СНиП и ГОСТов лучше всего ориентироваться на «Правила устройства электроустановок». Документ написан понятным языком и содержит полную информацию по монтажу электропроводки в частном доме.

Эти знания помогут проконтролировать действия электриков, нанятых для работы в доме. Также они позволят провести самостоятельную диагностику в экстренных случаях и выполнить временный ремонт до прихода специалистов.

Варианты прокладки электропроводки в деревянном доме

Выполнить разводку электрических проводов по деревянному дому можно:

  • открытым способом;
  • по скрытой технологии (внутри стен);
  • с укладкой в специальные кабель-каналы.

В кабель-каналах

Использовать кабель-каналы сейчас в деревянных домах рекомендуют далеко не все профессиональные электрики. Проводка в них не видна и не портит своим видом интерьер.

Однако для линий снабжений электричеством обычные короба и плинтуса из пластика вдоль стен из дерева прокидывать нельзя. Они слишком горючие и все идет к тому, что такой способ будет вообще запрещен нормативами. Если и выбирать кабель-каналы, то только специальные негорючие.

В кабель-каналах прокладывать электропроводку проще всего, нужно лишь правильно подобрать элементы

Наружная

Наружный вариант предполагает укладку проводки в деревянном доме по стенам на керамических изоляторах. Обычно для этого используется витой кабель в двойной оплетке. И все в итоге как на фото, так и в реальности выглядит достаточно красиво.

Однако между проводом и стеной дома должно быть расстояние минимум в 10 мм. В противном случае между ними следует помещать асбестовую либо железную прокладку. А вот это смотреться будет точно не изящно. К такому виду монтажа стоит прибегать только в подсобках, для жилых комнат он не подходит.

Наружная электропроводка выглядит красиво, но в жилых помещениях, особенно если там есть маленькие дети, лучше не использовать

Скрытая

Скрытую электропроводку в деревянном доме разрешается делать только в металлических трубах (медных или стальных). Применять гофры и какие-либо пластиковые каналы здесь запрещено. Они не способны полностью пресечь распространение огня. А в бревенчатых либо брусовых стенах даже малейшая искра внутри может привести к их возгоранию.

Это вариант сложен в исполнении своими руками и дорог. Но зато проводов точно не будет видно, все они будут уложены внутри перегородок и перекрытий.

Прокладку скрытой электропроводки лучше доверить специалистам. Ошибка может стоить очень дорого

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

  • выполнят измерение сопротивления изоляции;
  • прогрузят автоматы;
  • сделают измерение сопротивления заземляющего проводника;
  • проверят петлю «фаза-ноль»;
  • выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, категорически запрещено при скрытой проводке использовать металлические рукава, пластиковые короба и гофру ПВХ. Все изделия в обязательном порядке должны обладать локализационной способностью. На это есть несколько причин:

  • ПВХ изделия не защищают провода от грызунов;
  • даже малейшее повреждение изоляции во время монтажных работ в дальнейшем, при увеличении нагрузки, может спровоцировать перегорание пластика и воспламенение;
  • металлорукав представляет собой спиралевидное изделие, не имеющее локализационных характеристик, а это значит, что даже древесная пыль может легко проникнуть внутрь защиты.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – металлическую трубу и короб из аналогичного материала, специально предназначенные для этих целей. С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.

Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок

Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.

Основные этапы прокладки закрытой электропроводки:

  • Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
  • Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
  • Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
  • Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
  • Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
  • Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
  • Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
  • Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.

После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено

Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие. Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.

Преимущества и недостатки скрытой электропроводки

Жизнь без электричества вряд ли будет комфортной. Электропроводка является принадлежностью практически каждого современного дома. Однако при оснащении деревянного дома нужно учитывать, что использование электричества повышает вероятность возникновения случайного возгорания.

Установка розеток и выключателей

Существуют нормативные документы, требования которых должны выполняться при проведении монтажа проводки. В их число входят:

  • СНиП 3/01/01-85;
  • «Правила устройства электроустановок» (ПУЭ);
  • СНиП III-4-80;
  • ГОСТ Р 50572.1-93;
  • СНиП 2.08.01(6.17).

Выбирая способ монтажа проводки, нужно учесть положительные и отрицательные стороны такого решения.

Как можно скрывать коробку

Для скрытой проводки характерны следующие достоинства:

  • При таком способе монтажа отсутствуют внешние детали, нарушающие дизайн помещения.
  • При расстановке мебели не возникает проблем с определением ее расположения. Заглубленные в деревянную стену розетки и выключатели не мешают расстановке.
  • Поскольку на стене отсутствуют сильно выступающие детали, имеется больше возможностей для оклейки стен обоями.
  • Поскольку скрытый кабель монтируется в специальной трубке, имеется возможность легко провести его замену при необходимости.
  • Упрятанная в стену проводка надежно защищена от случайных механических повреждений.
  • Выступающие части электросети и вспомогательных устройств не собирают пыль.

Металлорукава различных диаметров

Однако, несмотря на положительные стороны, в таком решении имеется немало недостатков. Далее перечислены основные из них:

  • Поскольку провода скрыты, нет возможности контролировать их качество. В то же время микротрещины, не замеченные вовремя, иногда могут стать причиной короткого замыкания.
  • Если со временем придется вносить изменения в схему расположения электропроводки, то для этого придется потратить гораздо больше усилий, чем в том случае, когда производился открытый монтаж.
  • Установку скрытой проводки удобно выполнять в процессе осуществления строительных работ. Однако в дальнейшем это сопровождается значительными трудностями. При этом в уже обжитой квартире придется заново вскрывать стены.
  • Этот способ выполнения работ требует относительно больших затрат. В частности, возникает необходимость в использовании дополнительных специализированных инструментов.

Принимая решение о том, как именно производить установку, нужно учитывать свои предпочтения и конкретную ситуацию.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

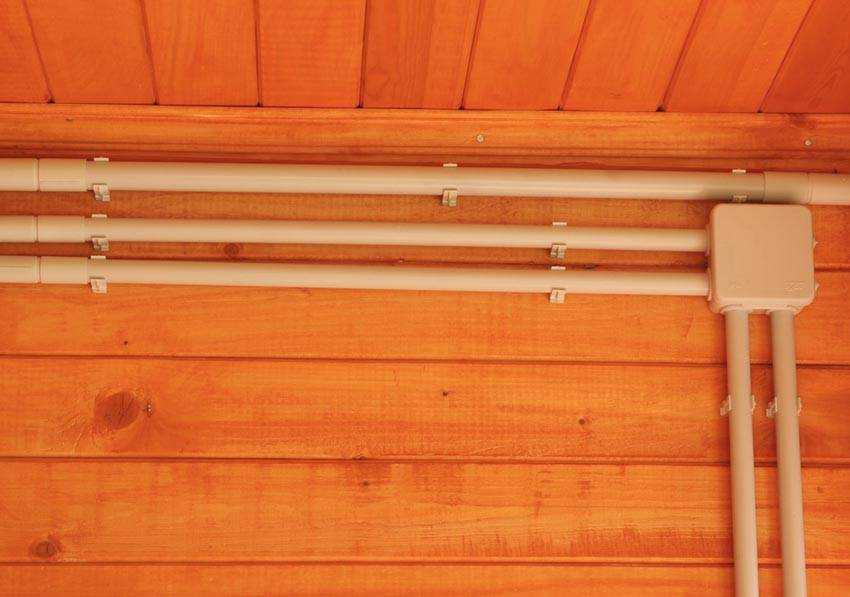

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

№1. Требования к проводке в деревянном доме

Дерево относится к тем видам материалов, которые легко загораются и хорошо горят. Деревянный дом может легко загореться от обычного замыкания в электрической цепи, поэтому процесс монтажа проводки заключается в том, чтобы свести к минимуму вероятность появления короткого замыкания, а в случае его возникновения – минимизировать последствия. К проводке в деревянном доме выдвигаются такие требования:

  • использовать только медные жилы с пожаробезопасной оболочкой;
  • изолировать проводники в негорючий материал;
  • выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможностей;
  • лучше использовать проводку открытого типа;
  • скрытая проводка должна находиться в металлической трубе – использовать металлорукав и даже ПВХ гофру с эффектом самозатухания не рекомендуется;
  • в щитке обязательно должны быть УЗО и автоматический выключатель;
  • лучше использовать качественные материалы от проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может вылиться большими проблемами.

Важные правила монтажа

Сначала нужно купить все необходимые элементы проводки:

  • кабель (хорошие производители: «Кабельный завод», PIMF, Proel, Techlink);
  • розетки (Legrand, «АСД», TP-LINK);
  • выключатели («Сонофф», «АСД», EVOline);
  • автоматы, УЗО (Teksan, TDM, Schneider Electric);
  • приборы для освещения (Yongnuo, EGLO, ArteLamp, Odeon).

Проводить монтаж необходимо в четком соответствии с планом, который вы составили заранее. Точно так же по плану крепят и щиток. В нем устанавливают автоматы, счетчики, УЗО. От щитка провода ведут внутрь дома. Сделать это можно под или над землей

Важно, чтобы проводки в любом случае были изолированными. Если не предусмотреть изоляцию, то электрокабель будет напрямую взаимодействовать с деревом

Нагревание электрокабеля приведет к воспламенению деревянной щепки – это пожар!

Где спрятать:

  • в керамических роликах;
  • трубах из металла;
  • пластиковых каналах.

Закрепить электропровода можно:

  • специальным плинтусом, который имеет желобки под провода;
  • скобами из металла, тогда провода будут видны, что портит внешний вид помещения.

Важно: нельзя протянуть провод из комнаты в комнату просто просверлив дыру в стене и вставив туда изолированный проводок. Необходимо поместить в просверленное отверстие металлическую гильзу, а потом пустить провод

Иначе в случае короткого замыкания или разрыва провода он соприкоснется с деревом, нагреет его и станет причиной пожара.

Прежде чем соединять линии, которые идут из одной комнаты в другую, ознакомьтесь с маркировкой проводков, узнайте, что означают их цвета.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

3 Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, мм Напряжение, В
380 220
Мощность, кВт Ток, А Мощность, кВт Ток, А
120 171,6 260 66,0 300
95 145,2 220 57,2 260
70 118,8 180 47,3 215
50 95,7 145 38,5 175
35 75,9 115 29,7 135
25 59,4 90 25,3 115
16 49,5 75 18,7 85
10 33,0 50 15,4 70
6 26,4 40 10,1 46
4 19,8 30 8,3 38
2,5 16,5 25 5,9 27
1,5 10,5 16 4,1 19

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

  • Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
  • Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
  • При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
  • В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
  • При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.
