Подключение проходного выключателя - 2 ошибки и недостатки. схема подключения с двух и 3-х мест

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Как правильно подключить провода

После
крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6
штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их
соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое
главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы
дергаете за цепочку, разрывается только один проводник. И это должна быть
именно фаза.

В противном
случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет
присутствовать потенциал, и вы попадете под напряжение.

При этом
также играет роль куда на патрон должна приходить эта фаза – на центральный
контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

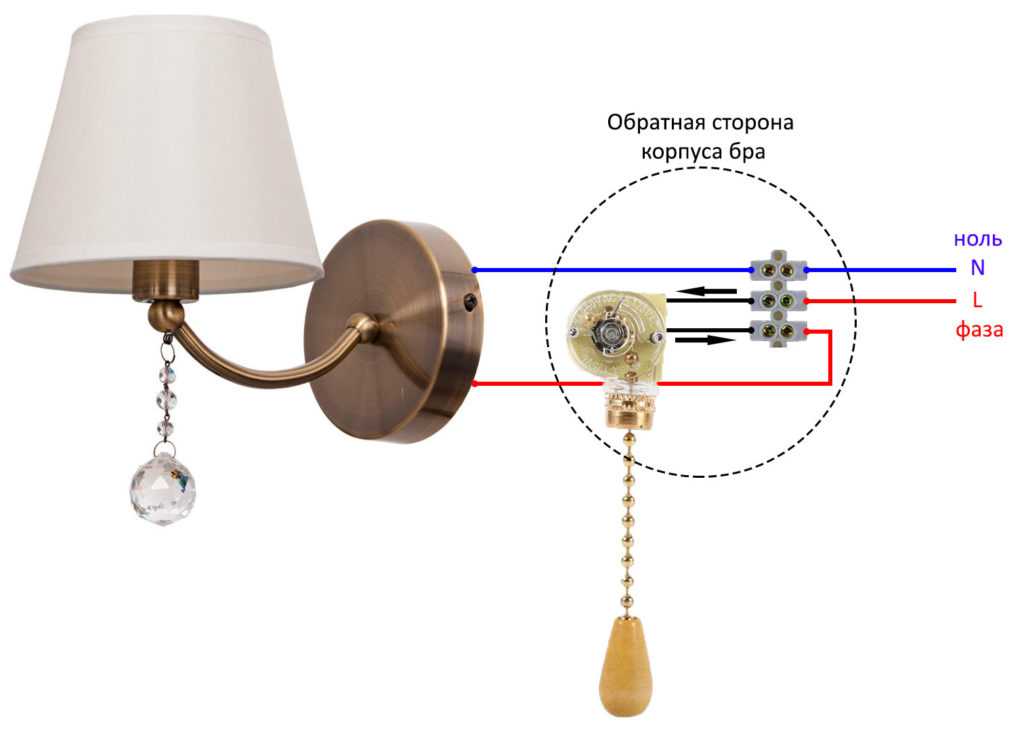

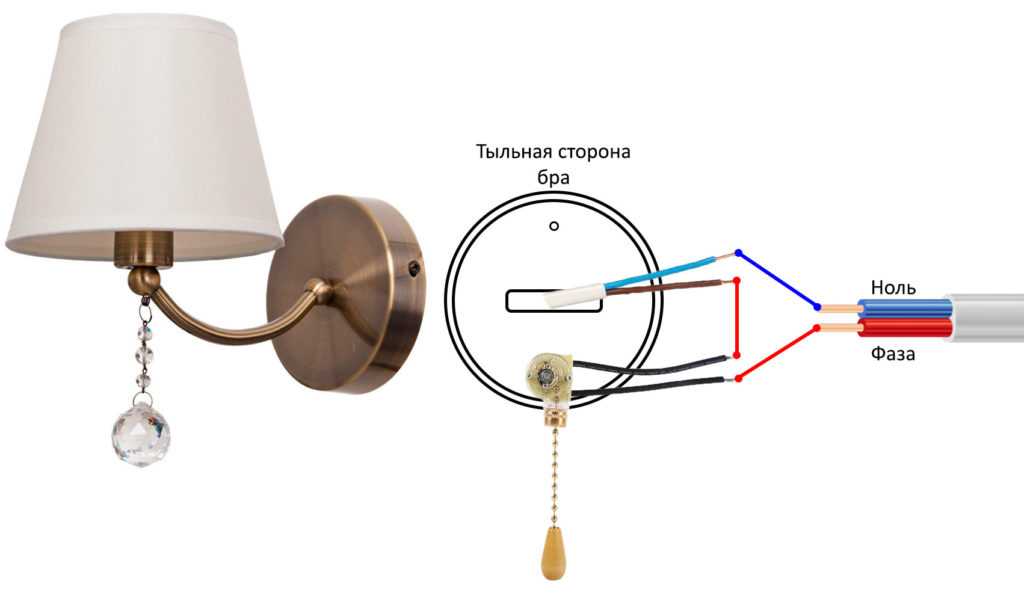

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из
стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из
проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в
принципе и все. Как видите, ничего сложного.

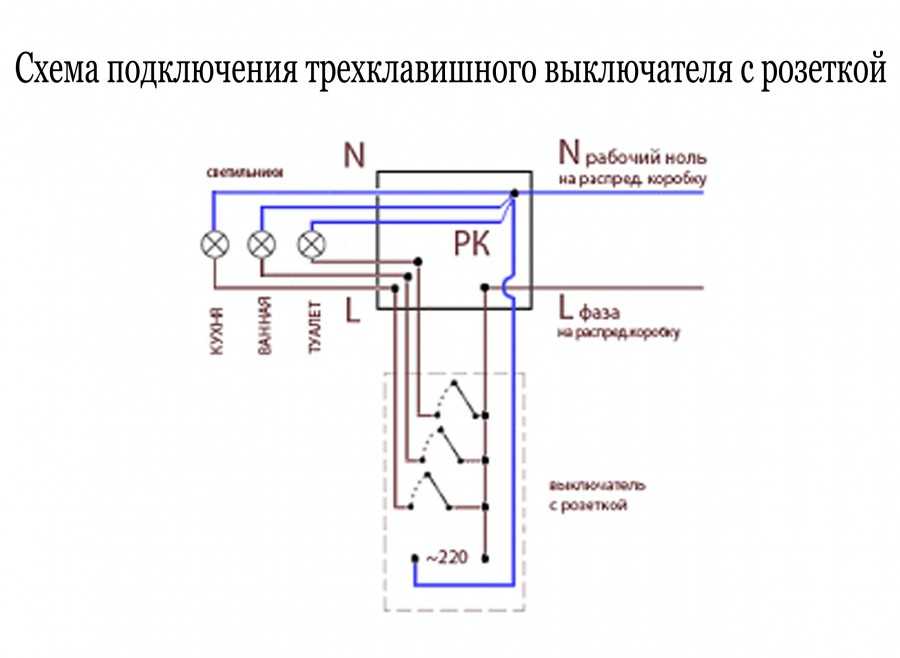

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

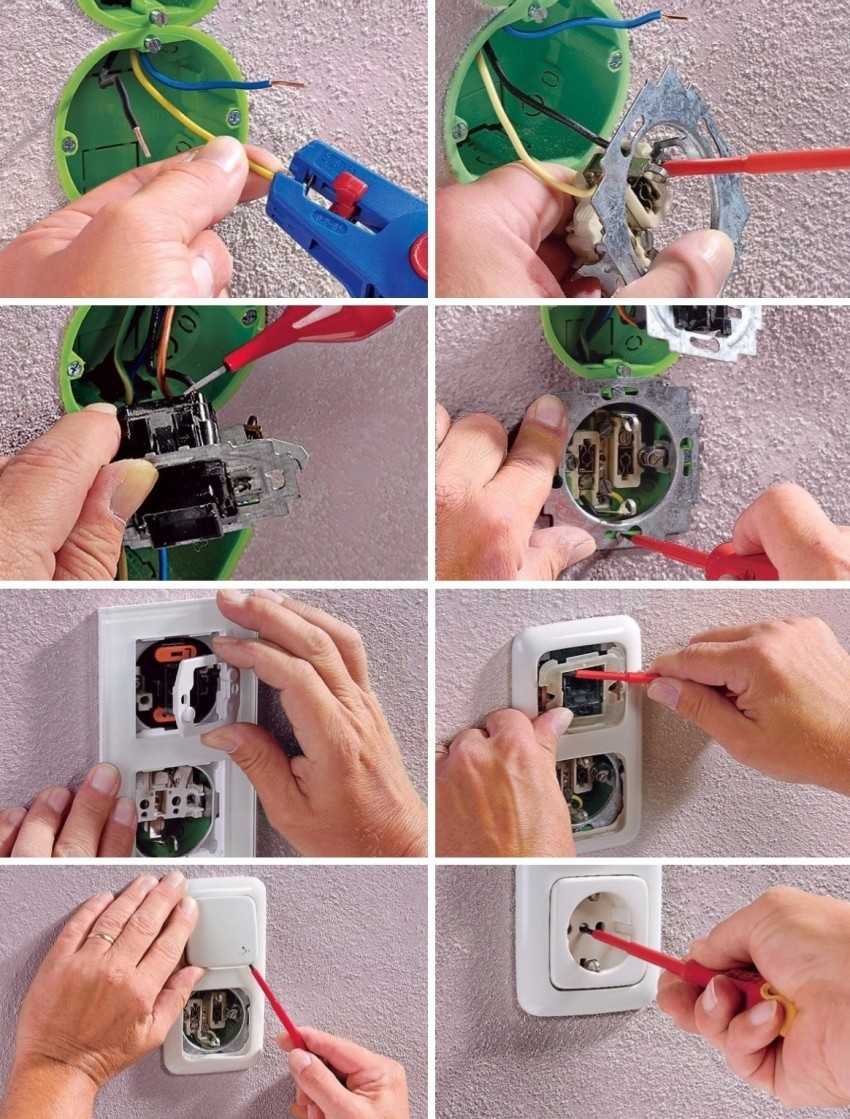

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

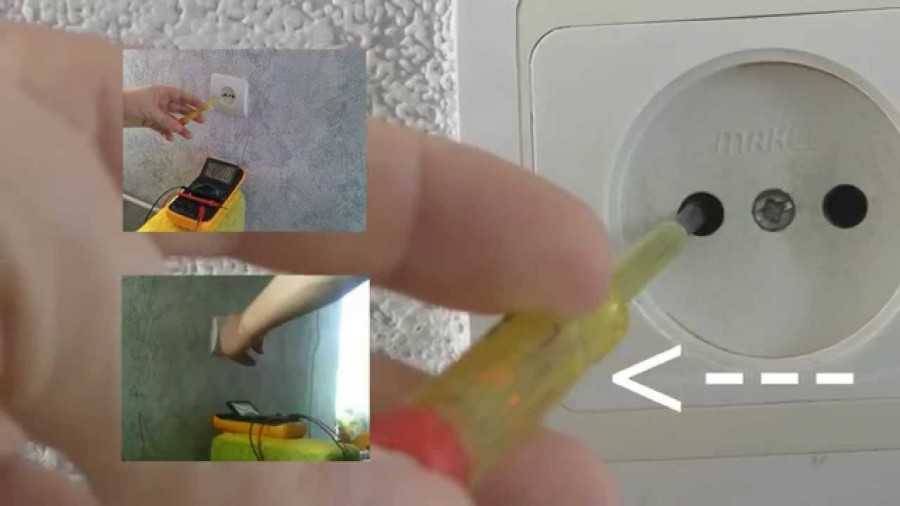

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:
- Должна располагаться вдали от воды или источника влаги.
- Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
- При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.

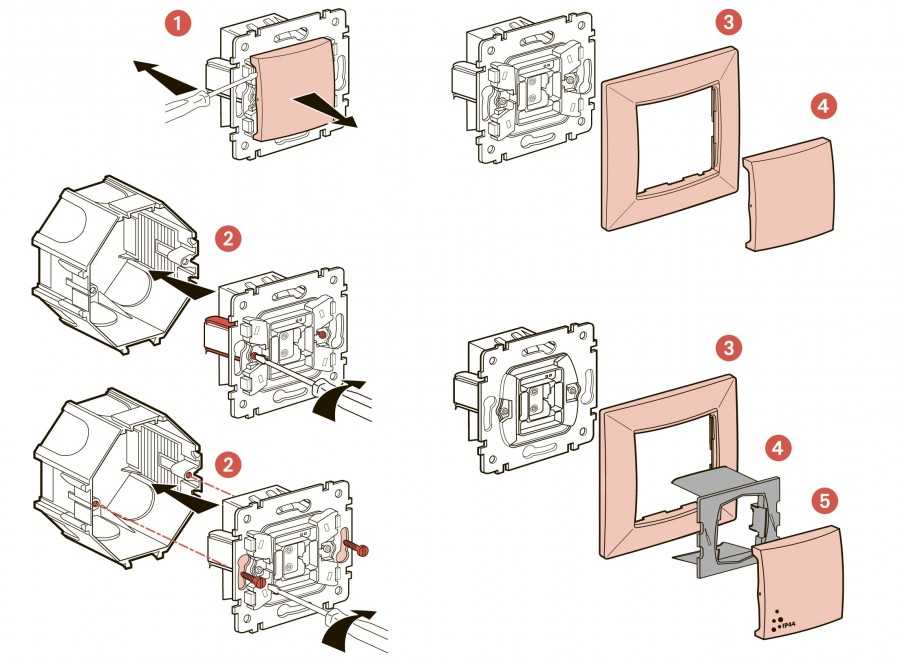

Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:
- Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
- Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
- Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
- Подключаем кабель к потребителю.
- Подключаем кабель к источнику энергии, который должен быть обесточен.
- Проводим изоляцию всех соединений, которые есть.
- Устанавливаем клавишу на место.
- Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Техника безопасности

Особое внимание при работе с электричеством стоит уделять технике безопасности. При ее рассмотрении можно отметить следующие нюансы:

При ее рассмотрении можно отметить следующие нюансы:

Все работы выполняются только с обесточиванием цепи. Не стоит надеяться на свою аккуратность и внимательность.
После обесточивания цепи нужно убедиться в том, что никто не включит ее случайно. Для этого, можно закрыть щиток на ключ, поставить человека, который будет стоять около него.
Несмотря на то, что автомат был выключен, стоит проверить отсутствие тока в цепи. Он может быть по причине того, что автомат неисправен, или что при создании цепи были ответвления, которые прошли не через автомат. Это часто встречается в старых домах.
Несмотря на обесточивание цепи, контактировать с подключенным проводником к цепи питания можно только при помощи отвертки.
Работа может выполняться только при условии нормальной влажности в помещении.
Кабель не может быть проложен в сырых стенах.

Выполнить вышеприведенную работу можно самостоятельно в течение одного или нескольких часов. При выполнении работы, не стоит спешить, так как можно допустить ошибки

Особое внимание нужно уделять соединениям кабеля и стремиться сделать их как можно меньше. Это связано с тем, что именно места соединения считают главной уязвимостью цепи

Подключение

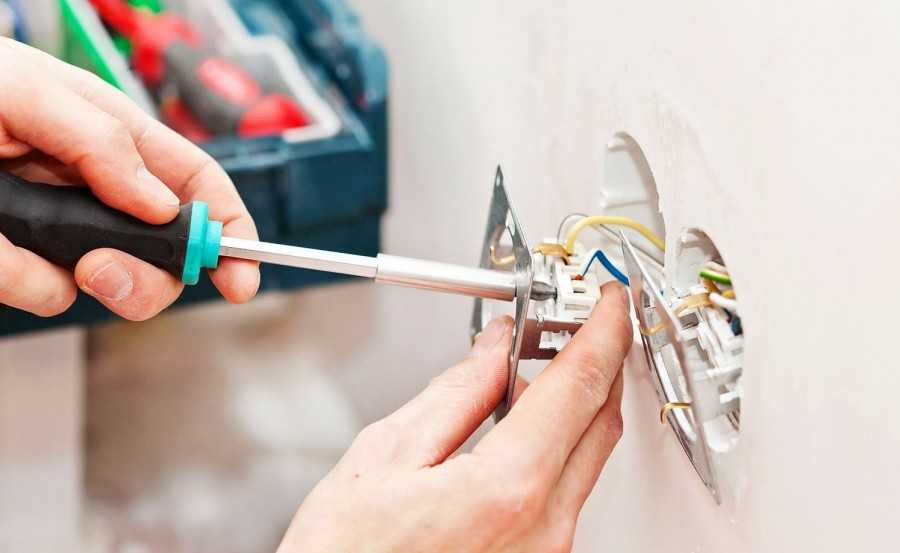

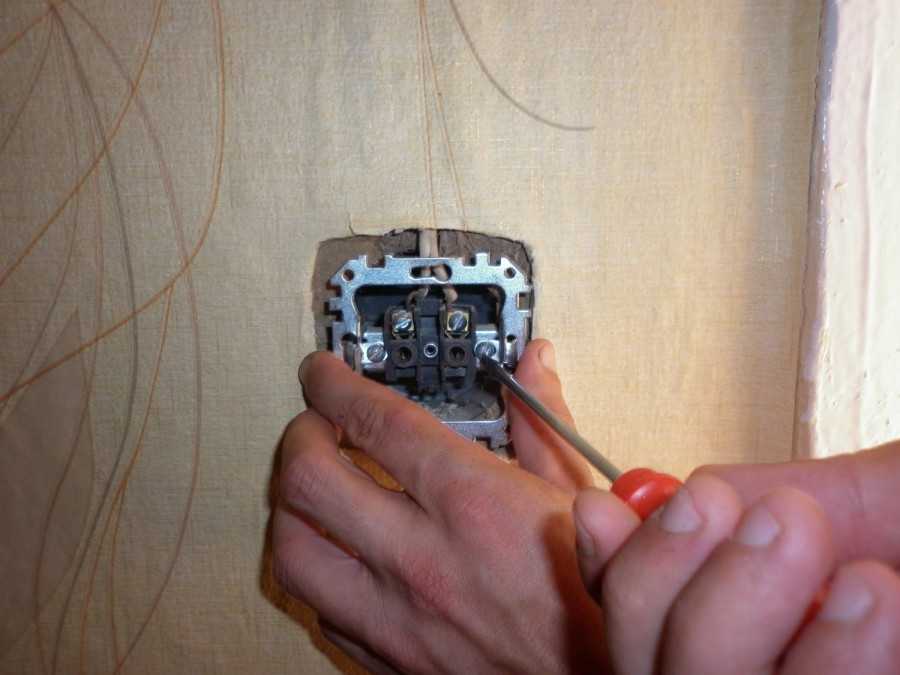

Подготовив монтажное место, можно приступать к подключению. Выключатель 1 клавишный имеет два контактных зажима, где зачищенные провода фиксируются болтами. Каждая из жил должна быть зачищена от изоляции на 5-8 мм

После этого оголенные концы проводов вставляются в зажимы и фиксируются болтами, причем неважно, какой из проводников к какому контакту будет подключен

По окончании подключения следует проверить надежность фиксации, и только после этого, устройство можно монтировать в (на) стену. Выключатель 1 клавишный для открытой проводки просто прикручивается к подрозетнику. У встраиваемых моделей этот процесс немного сложней. После фиксации проводников к контактам рабочего механизма, он помещается в монтажную коробку. «Лапки», при этом должны упираться в ее стенки. Закручивая винты «лапок», последние начнут раздвигаться, все больше упираясь. Когда рабочий механизм будет надежно закреплен, можно прикручивать к нему декоративную рамку и устанавливать клавишу.

Осталось только включить электричество и проверить результаты своей работы.

Перед тем, как будет реализовываться схема подключения выключателя к лампочке, нужно заранее продумать, как будет размещаться электрооборудование. Разметку лучше нанести на стену, чтобы не упустить некоторых мелочей. Теперь вам предстоит произвести коммутацию проводов и монтаж оборудования, причем нужно сделать это так, чтобы все исправно работало. В этой статье, мы поможем разобраться в том, как выполнить подключение и осуществить безопасную дальнейшую эксплуатацию приборов.

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

Монтаж выключателя с одной клавишей: разбор схемы и последовательности

Казалось бы, соединить проводки в выключателе с имеющейся проводкой − дело нехитрое, тем не менее, для этой работы необходим теоретический навык и практика, а чтобы его получить, советуем внимательно изучить этот раздел.

Берегите себя во время работы с электрическими проводами: эта деятельность бывает трагической

Изначально изучите правила работы с электричеством:

Ваши руки должны быть обязательно защищены, для этого используйте специальные прорезиненные перчатки или монтажные рукавицы для электриков.
Вспомните, как нужно вести себя с оголёнными проводами: ни в коем случае не касайтесь их голыми руками.
Убедитесь, что вся проводка обесточена. Для достоверности проверьте наличие напряжения на предполагаемом участке индикаторной отвёрткой и мультиметром.
Не путайте цвет изоляции во время коммутации проводников. Синий − к синему, зелёный − к зелёному и т.д.
Обязательно ознакомьтесь со схемой монтажа относительно конкретного типа выключателя.

Важно соблюдать эти рекомендации постоянно, когда имеете контакт с электрическими работами. Пользоваться подручными средствами для работы запрещено, необходимо иметь: пассатижи, щипцы для среза изоляции, изоленту или термоусадочные трубки, колпачки для скрытия коммутации, отвёртку с индикатором

Схема подключения выключателя с одной клавишей накладного типа

Схема подключения однокнопочного регулятора достаточно простая, так как занимает минимум времени, где отсутствует риск совершить ошибку. Рассмотрим её подробнее.

Схема соединений поможет не ошибиться в реальной работе

От электрического щитка к распределительной коробке приходят две жилы (L − фаза и N − ноль). От выключателя фазный провод приходит в распределительный короб и соединяется с жилой L от щитка. Фаза от выключателя также в распределителе коммутируется с фазой лампочки, а нейтральный проводник от светильника скручивается с нулём от электрощита.

ОБРАТИТЕ ВНИМАНИЕ!

Фаза выключателя обязательно соединяется на разрыв. В противном случае не ждите правильной работы прибора.

Где расположить выключатель: делаем выбор по правилам

Месторасположения переключателя для света стоит проводить по нормативам и стандартам В случае если вы ещё мало знакомы с работой электрической сети, разумеется, не будете знать, почему важно соблюдать рекомендации по месту размещения электроприбора. Принцип расположения зависит от комнаты, в которой требуется выполнить монтаж

Кроме того, есть конкретные нормы, касающиеся именно выключателей:

Устройства регулировки освещения лучше устанавливать возле дверных проёмов, не менее 750 мм от пола и 150 мм от края стенки. Это делается не только для удобства пользования, но и потому, что такое требование записано в технических нормативах.
Располагайте одноклавишный выключатель так, чтобы он находился со стороны ручки при закрытой двери. Кроме того, старайтесь не перекрывать к прибору пространство предметами мебели.
Точки управления светом в ванных, кладовках, уборных комнатах стоит размещать снаружи на высоте не менее 800 мм.
Выключатели в жилых комнатах лучше устанавливать внутри помещения для удобства регулировки источников на аналогичной высоте.
Если необходимо установить кнопочные выключатели для подсветки в гостиной, аквариумов или другого типа декоров, принимается правило размещения в удобном месте.

При установке выключателя рассчитывайте не только на собственный комфорт, но и на безопасностьПОЛЕЗНАЯ ИНФОРМАЦИЯ!

Штробы для проводки от выключателя к распределителю необходимо делать глубиной не менее 1,5 см, чтобы их можно было скрыть под штукатуркой без видимых дефектов.

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.

Два наиболее распространенных типа современных выключателей – одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором

Например, по принципу включения все устройства можно разделить на:

механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
электронные сенсорные, приводимые в действие прикосновением руки;
с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.

Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

В жилых помещения предпочтительнее устанавливать внутренние модели (с подсветкой или без нее), которые не выступают над поверхностью стены и выглядят более эстетично

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.

Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

По способу монтажа выключатели подразделяются на встраиваемые и накладные. Первые применяются при устройстве закрытой проводки, вторые – открытой. Устанавливаются оба варианта по аналогичным схемам

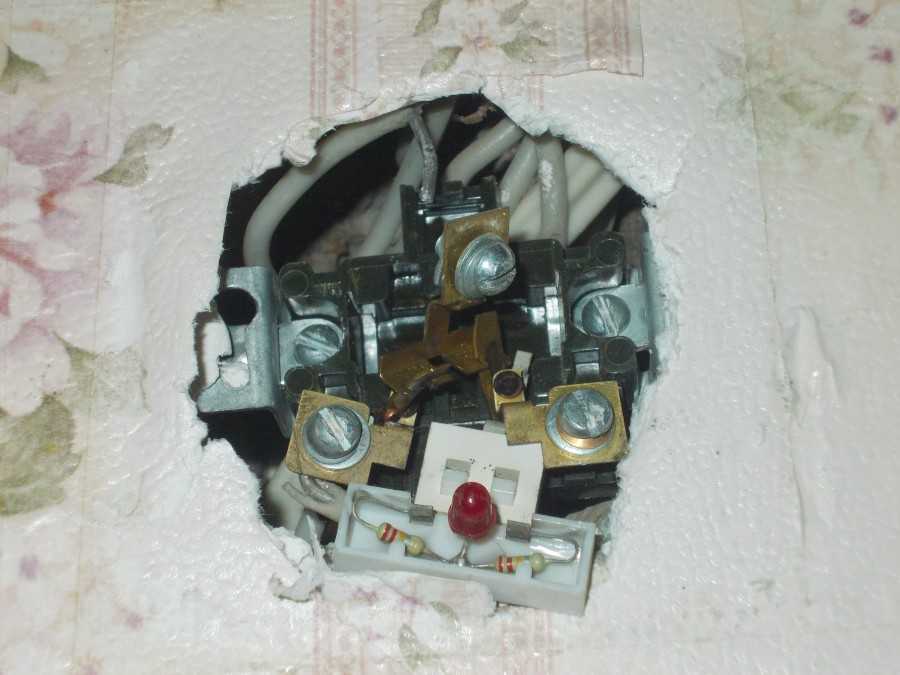

Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту. Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

Выкрутите отвёрткой винты на декоративной панели.
Аккуратно подденьте крышку и снимите её.
Ослабьте винты крепёжных распорок и извлеките механизм из стены.
Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
Не отсоединяя проводов, извлеките выключатель из стены.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.
